PFW1020 Четыре факела

A.  Использование и функция машины сварки сварки на фланце рубного шва PFW1020 :

1. Функция: Model Machine PFW1020 изготавливает на трубных и конечных фланцах в готовые рабочие части, в сварке MAG или MIG;

2.  Рабочие возможности:

1)  Резюме: эта специальная сварочная машина предназначена для выполнения сварки два куска фланца на обоих концах трубы с одним временем, с помощью 2 кусочков сварной горелки, работающей одновременно:

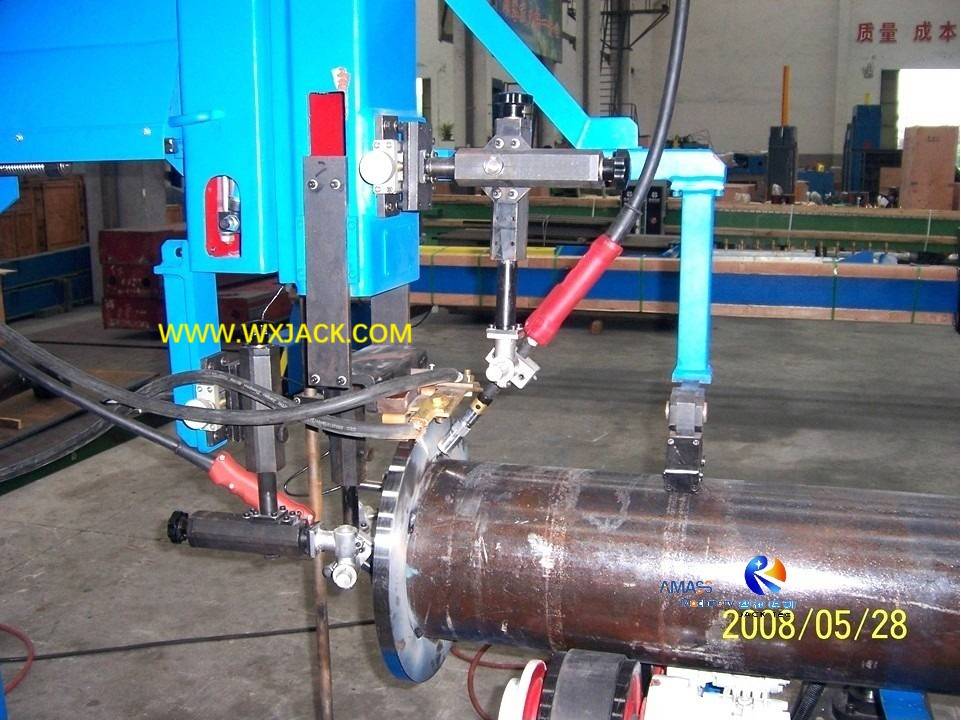

2)  Сварка по окружности фланца труб в Wuxi Jack PFW1020 : ( Рис.1 )

3) Операция сварки: труба и 2 куски фланца заложены на 2 комплекта двигателя моторного сварка. С помощью поворота сварки сварки сварки GMAW могут быть реализованы на трубе и фланце;

3.  Основные рабочие шаги в машине PFW1020 Трубки.

1)  На основании фактической длины трубы четыре набора сварочного факела GMAW могут быть отрегулированы его положением вдоль всего продольного корпуса трубы;

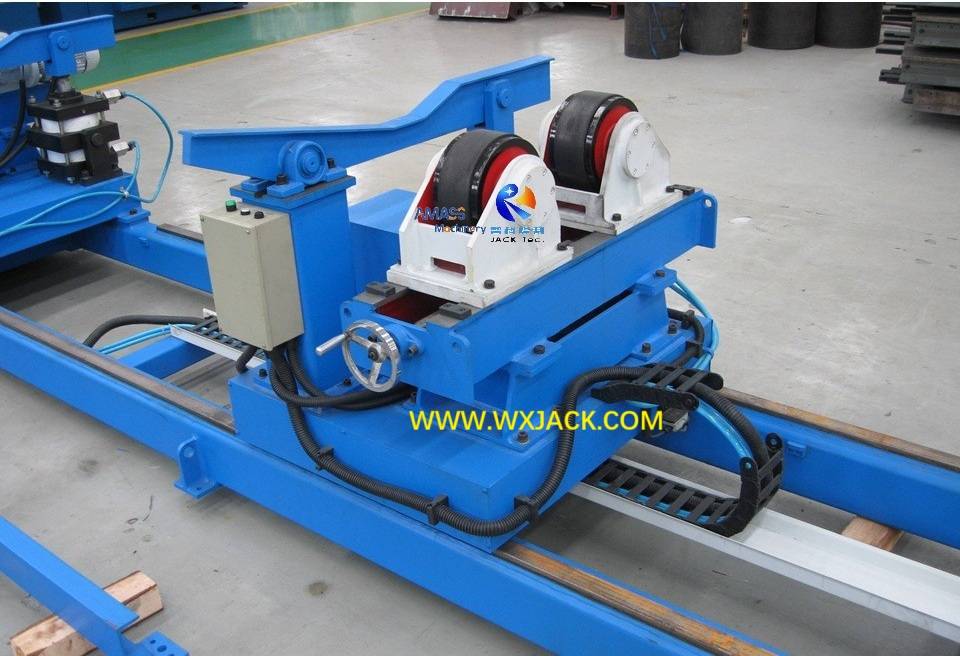

2)  Мотовированный сварки ротатор, служащий в качестве устройства для удержания трубы, в модели Wuxi Jack PFW1020 : ( Рис.2 )

3) Два набора сварки ротатора:

а) поддержка трубы;

б)  повернуть в регулируемой скорости сварки инвертора переменного тока;

в)  отрегулировать продольное положение на основе различной длины труб;

4. Количество сварочных факелов и сварочных швов:

1)  В этом приспособлении для сварочного оборудования используется четыре набора магнитных сварков, для выполнения сварки фланца обоих концов на трубу. Соответственно, у него есть 4 набора подразделений сварки осцилляторов;

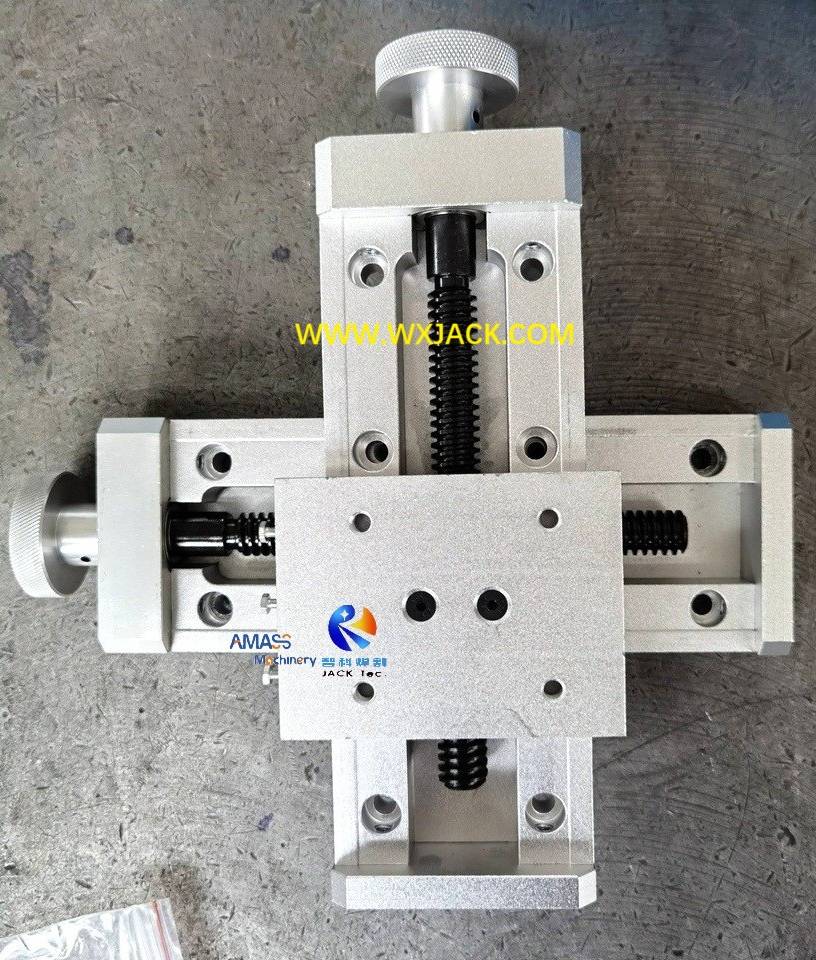

2)  Каждый из сварки факела оснащен 3 размером регулировочной единицы;

3)  Таким образом, во время работы каждая из сварочных факелов может легко регулировать его угловое положение вдоль горизонтального x и вертикальной оси Y, двухмерное положение.

B.  Заготовки, применимые к машине PFW1020 .

1. Технические характеристики заготовки, предназначенные для оборудования для сварки труб PFW1020 :

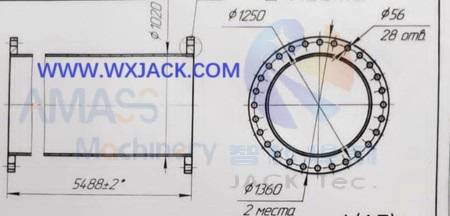

Проектирование рисунка на заготовке по фланце труб, предназначенная для Wuxi Jack PFW1020 Специальное сварочное оборудование: ( Рис.3 )

Как показано в вышеуказанном эскизе:

1)  Макс. Внешний диаметр трубы φ1020 мм;

2) Макс. Внутренний диаметр фланцев для сопряжения - φ1360mm;

3)  Макс. Длина готового фланца труб может быть 5500 мм;

2.  Сварные швы завершены:

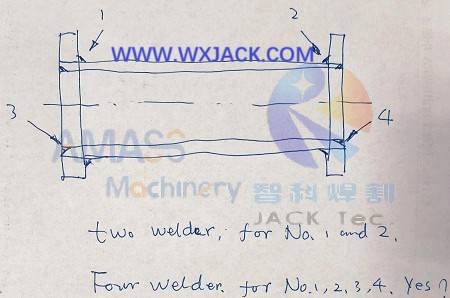

1)  Сварные швы, подтвержденные инженером Wuxi Jack, с эскизом ручной работы, на фланце труб заготовки: ( Рис.4 )

2)  , как показано в приведенном выше эскизе, могут быть получены полностью 4 куска окружных швов на обоих концах трубного фланца, в виде сварки GMAW плоского филе ( MIG или MAG );

3)  На основании толщины стенки трубы и фланца, свартельный ток может быть удобно модулирован для получения удовлетворительной производительности.

C.  Основные конфигурации и технические характеристики оборудования для фланки фланки по окружению Seafe Seafe Seafe Seafe Seafle :

1.  Сварные факелы:

1) В этой машине есть абсолютно 4 куска сварки, и это имя ' PFW1020 Four Torch Gmaw ' Got From;

2) Каждый из сварочной факела может быть вручную скорректирован в 3 размерном направлении, чтобы идеально направить сварки, который включает в себя полностью 4 набора манипуляционных систем;

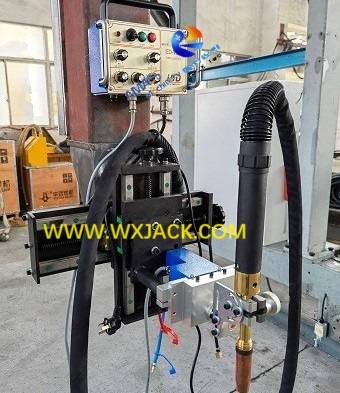

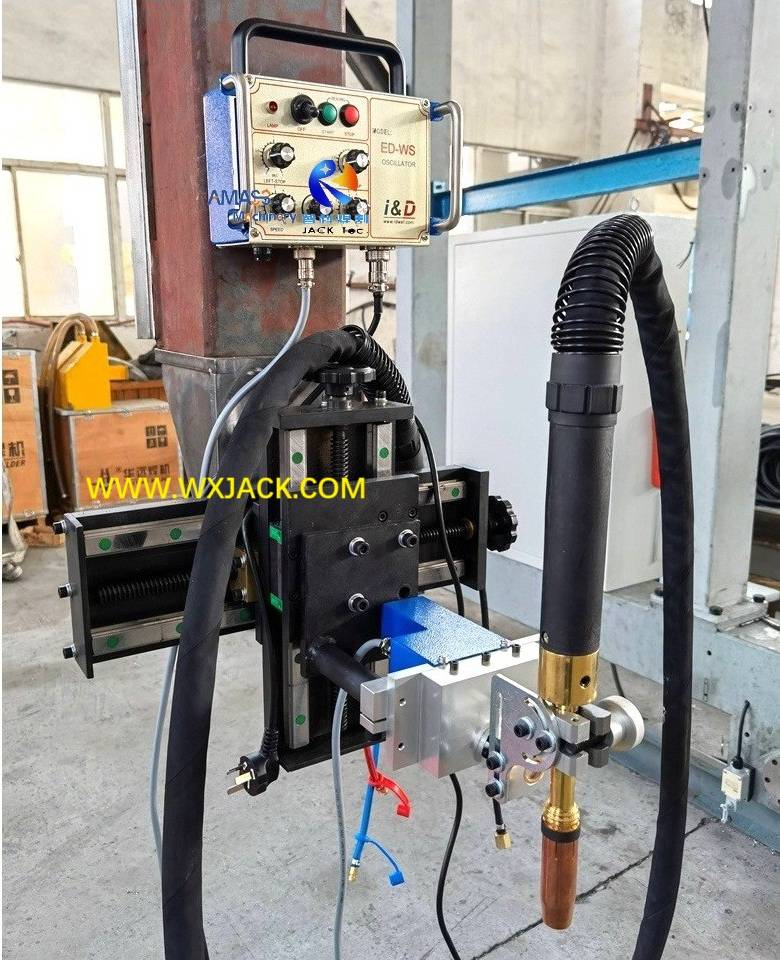

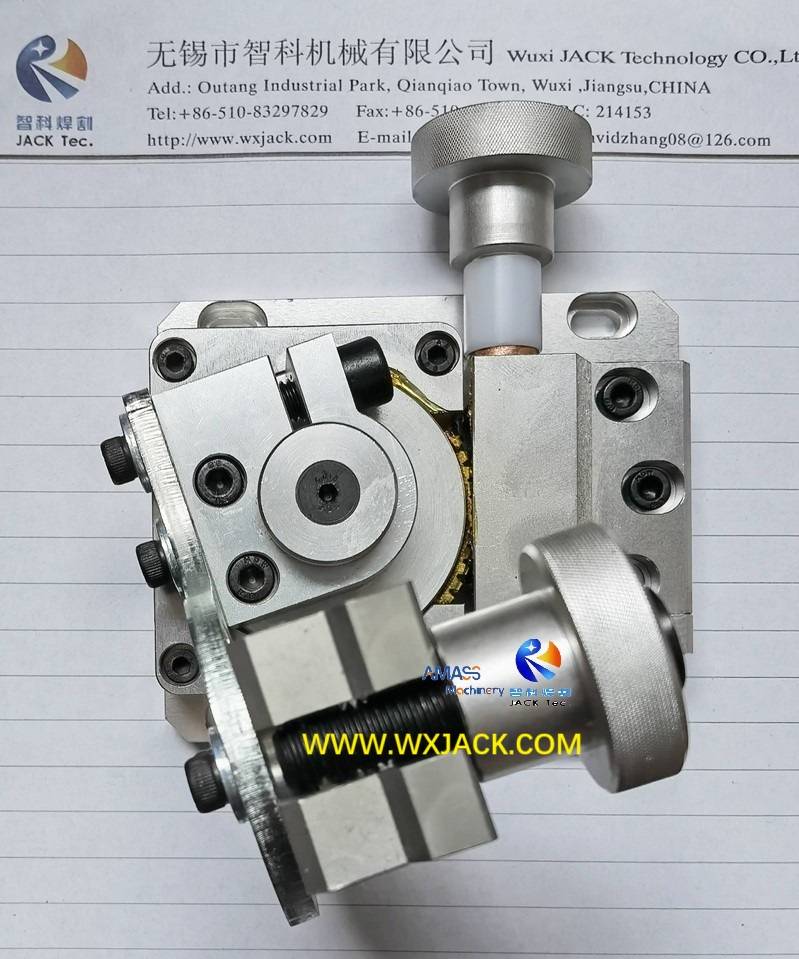

3) Механизм сварки факела в модели Wuxi Jack PFW1020 : ( Рис.5 )

2. Сварка питания GMAW в PFW1020 .

1)  Рекомендуемый бренд: MAG или MIG- китайская модель Huayuan Made NB-500HD ;

2)  Спецификация: сварка машин MIG/ MAW находится в диапазоне 80 ~ 500А , полностью 4 комплекта;

3)  Расположение: 4 набора машин сварки MIG/ Mag расположены в трубе оба конца соответственно: каждый конец 2 наборов;

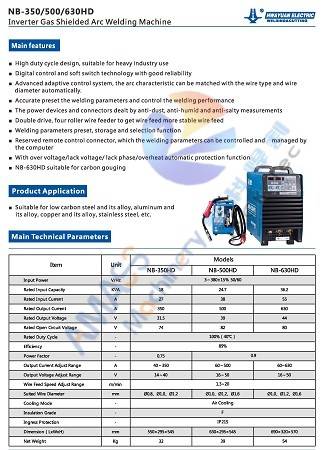

3. Подробный параметр сварщика магнита для PFW1020 Оборудование для фланцевого оборудования для фланцевого фланца круговой трубы: ( Рис.6 )

4. Заготовка для заготовки и вращающихся единиц в компьютере PFW1020 Специальная приготовленная трубная фланца:

1) R Ole: существует два набора двигателя двигателя моторного сварка, поддерживающей и вращающуюся трубу одновременно;

2) Рабочая скорость: вращающаяся скорость сварки поворотных рулонов регулируется инвертором переменного тока, что равна фактической скорости сварки MIG/ MAG и отображается в режиме реального времени;

3) Продольная регулировка: этот вспомогательный блок может регулировать свое продольное положение в соответствии с длиной трубы, с железной дорогой, закрепленной в землю мастерской:

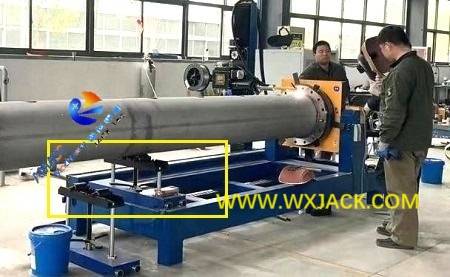

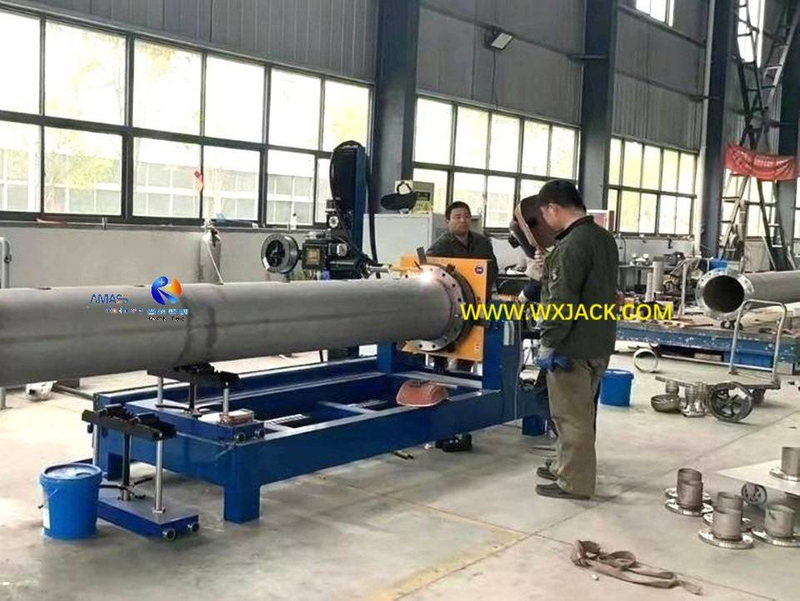

4)  Вращающиеся фланцы труб в Wuxi Jack PFW1020 Модельное сварочное оборудование: ( Рис.7 )

5) Модуляция. Каждый набор сварки ротатора имеет два куска поворотных роликов, которые имеют маховик для регулировки на расстоянии ролика в зависимости от диаметра трубы. В этой машине есть 2 набора вспомогательных подразделений;

5.  Функция сварки Дополнительные единицы:

1)  Это сварочное оборудование оснащено четырьмя наборами генератора модели ED-WLS40 , очень ценным и удобным устройством;

2)  это устройство управления напрямую подключено к поле управления доступом к линии свинга;

3) Блок свинга монтируется на запущенное устройство, регулируя кнопки, установленные в поле управления:

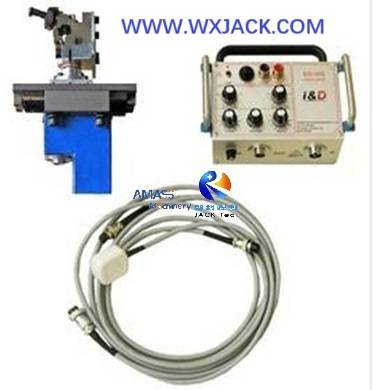

4) Цепь управления замкнутым циклом осциллятора, оснащенная  модельной машиной WUXI PFW1020 : ( Рис.8 )

D. Блок отслеживания сварочного шва в PFW1020 Специальная сварочная машина:

1.  Сильные точки генератора ED-WLS40 :

1)  Это специальное устройство для выполнения линейного качания вдоль заготовки, во время работы сварки на машине;

2)  это небольшое и легкое уточнение, легко управлять, не имея ограничений на операцию;

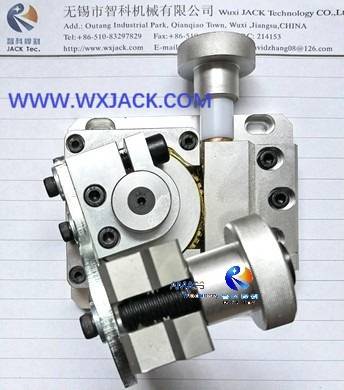

3)  Сварочный генератор, применяемый в сварке трубки: ( Рис.9 )

2.  Технические характеристики сварочного генератора в машине сварки фланки труб:

1)  Критические индексы: качания под управлением в цифровом виде/ перемещение в центр/ левый и правый предел/ управление скоростью свинга;

2)  Действие: сварка факела автоматически возвращается в оригинальный центр при остановке сварки;

3)  Характеристика: обширный диапазон напряжений сварки, управляемый переключателем, не затронутым входным напряжением;

3. Общая операция на генераторе в машине.

1)  включите питание, его индикаторный свет на;

2)  повернуть ручку регулировки на панели генератора;

3) для четырех режимов качания модулируют время остановки двух очков;

4)  Отрегулируйте ширину и скорость свинга, повернув ручку;

5)  Во время качания проверьте фактическую амплитуду качания факела;

6) во время работы поверните ручку на основе требований к производительности, если это необходимо;

7)  при завершении сварки выключите генератор в положение выключения;

8)  Сварка факела автоматически возвращается в свое исходное положение центра, тем самым выполняя задачу осциллятора для операции по окружению труб -фланца.
