Большая тока заготовка стационарная сварка LHA Series H Beam

A. Широкое использование Gaantry Frame Hi Beam Сварочная машина:

1. Как средняя станция в группе машины по производству сварки H Луч , серия LHA Gantry Frame IH Beam Saw оборудование  можно увидеть повсюду, на всех объектах отрасли стальной конструкции, обеспечивая высококачественную сварку H Beam различных размеров:

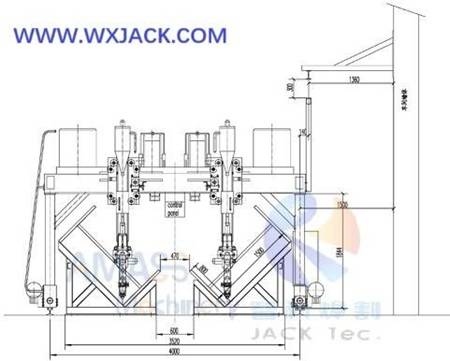

1)  Проектирование эскиза на модели LHAZ Middle Operation Machines: ( рис. 1)

2)  Проектирование эскиза на модели LHAC Модели боковой работы : ( рис.2 )

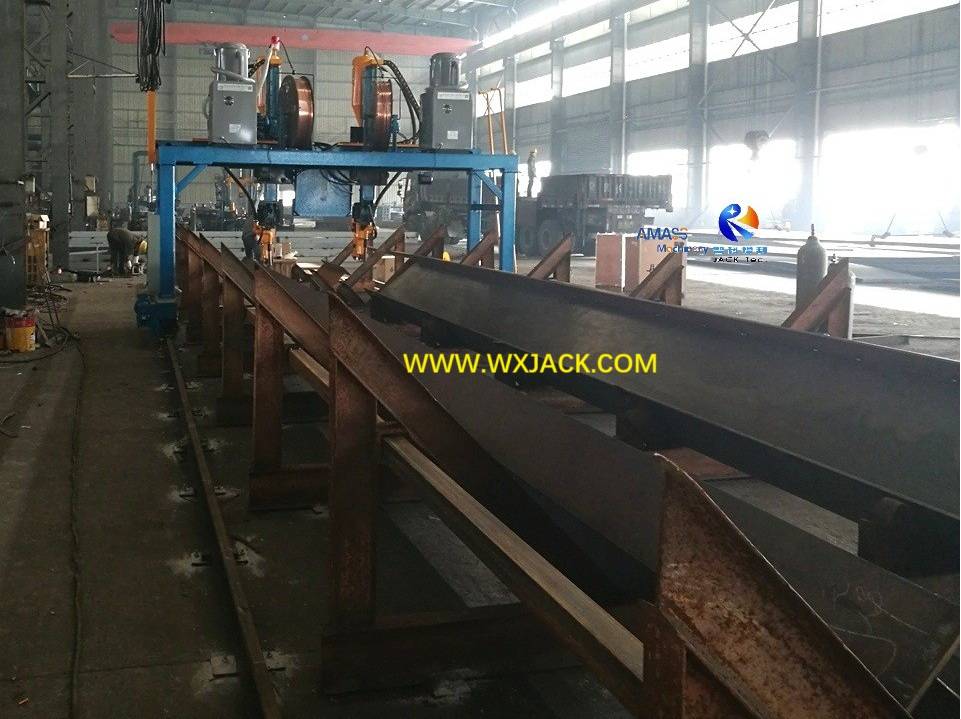

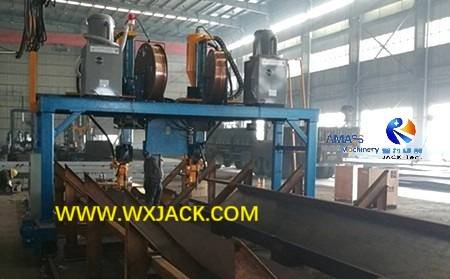

3) Wuxi Jack LHA4Z Центр модели 4000 мм пролета рельса, доставляет 1200 -миллиметровый веб -Heigh H Beam: ( Рис.3 )

2. Идеальный выбор на сварке большой H Beam с Gantry Frame IH Beam Saw Welding Machine:

1) Машина Gantry Rase Series LHA является только правильным решением для сварки большого H Beam. Здесь ' Большой ' относится к толстой пластине H луча с толщиной от 40 до 80 мм . Это выигрывает от :

а)  45 ° Филе Положение HEM LEAM;

б)  большой сварочный ток в пиле;

C)  3 параметры: отдельная дуга (одиночная проволока), двойная дуга (двойная единая дуга), тандемная дуга (двойная дуга двойной провода);

2)  Производительность: Сварка пилы на большем H Beam может получить превосходную сварку : длинная длина/ полное проникновение и широкое лицо:

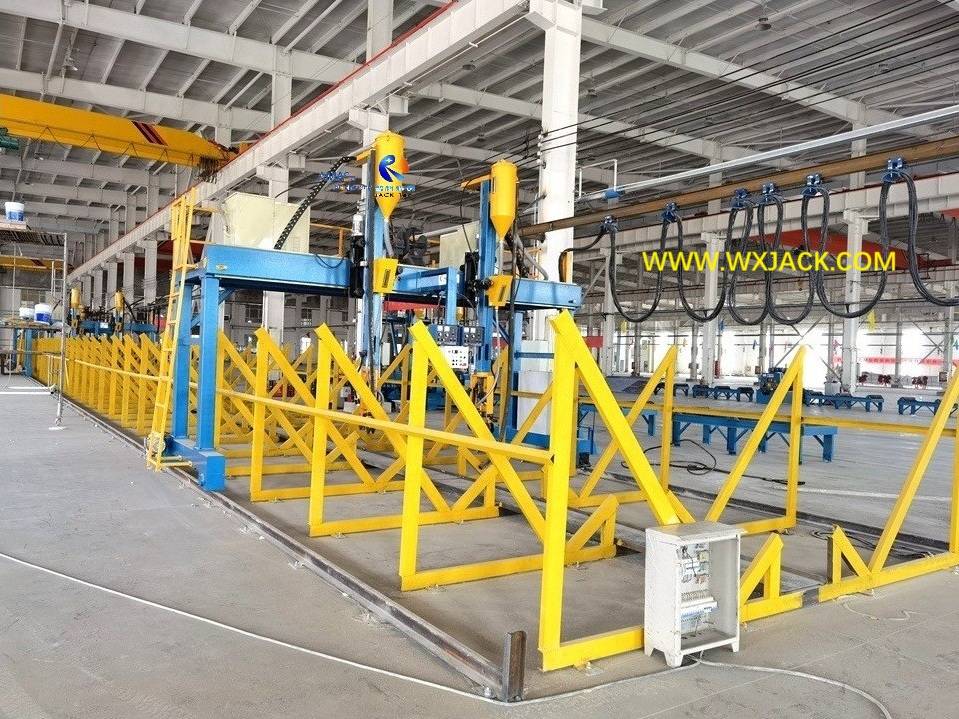

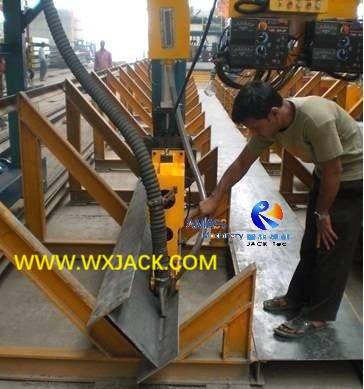

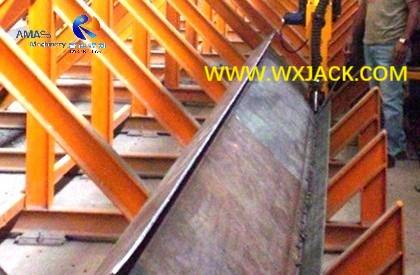

3) Большой HEM в положении 45 ° на опорных стойках и сварочной факеле, в модели Wuxi Jack LHA5C : ( Рис.4 )

B.  Развертывание основных функциональных ячеек в сварке Gantry Gantry Series I H LHA:

Манипуляция во всех функциональных единицах реализуется под предварительным условием, эти компоненты развернуты в различных конкретных разделах внутри машины:

1. Пила пилы поставлены на пол мастерской рядом с длинными параллельными рельсами, стационарными способами:

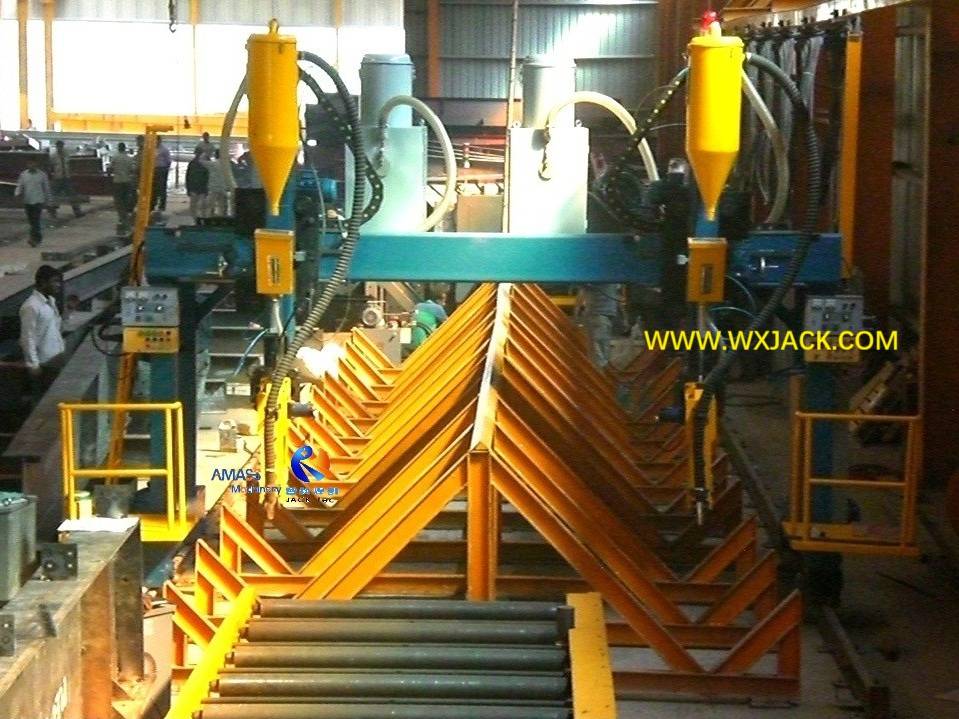

2 комплекта китайского Huayuan MZ-1250 пилота пилы, оснащенная  модельной машиной Wuxi Jack LHA: ( Рис.5 )

2 . ​ ​

1)  Вместе со своими бункерами, пилирующие подразделения для восстановления и утилизации сварки пили ставят на верхнюю сторону горизонтального балка GANTRY и движутся вместе с движением GANTRY во время сварки;

2)  Пиловые сварки сварки и сварки сварки дуги собираются с помощью пили -сварочной факела, составляя полный набор пищевых сварных блок, который находится на поперечной движущейся перемещении сварочной факела. И каждый набор движущейся каретки установлен на передней поверхности луча Gantry Rame:

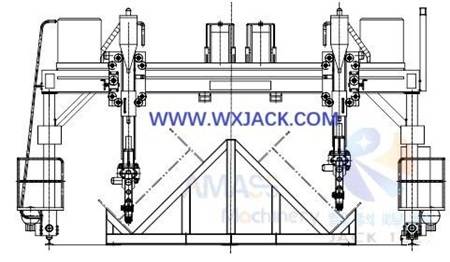

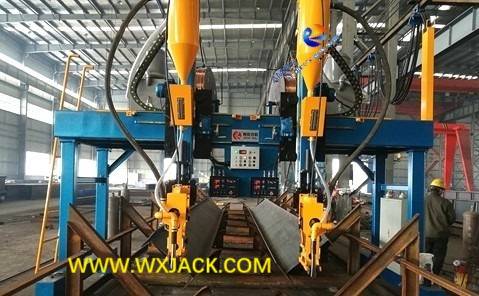

Расположение 2 групп сварки пилы, на передней поверхности Wuxi Jack LHA5Z Модель средней операции: ( Рис.6 )

C. Выбор и комбинация модели в Gaantry Frame IH Beam Beam Bearced Arc Weling Machine:

Есть несколько моделей пищевого питания, применяемых в сварке H Beam:

1.  Одиночная дуга: ZD7-1000 ( Huayuan ) или DC-1000 ( Линкольн ):

1) Это относится к току DC Max. 1000a для пила сварки. Это может соответствовать требованию для большинства SAW;

2)  Для всей машины моделей LHA, созданной нашей компанией, в режиме сварки единой дуги погружение мы используем этот модель сварки питания;

2. Двойная дуга: Mze-1250 Huayuan или AC-1250 Lincoln в Gantry Frame IH Beam Пилы. Сварная сварочная машина:

1)  Это относится к току AC Макс. 1250а. Он редко используется в качестве источника питания Saw;

2)  Вместо этого в режиме двойной дуговой пилы он работает вместе с источником питания DC-1000 или ZD7-1000. Это означает, что один набор DC-1000 и AC-1250 каждый для Линкольна, или один набор ZD7-1600 и MZE-1250 для Huayuan, который будет использоваться в комбинации;

3. Huayuan ZD7-1250 или Lincoln DC-1500:

Это относится к току DC Max. 1250a для Huanyuan и 1500a для Линкольна. Обе модели имеют слишком большой ток, который не применим для работы, как источник пилы, источник пилы на сварке H Beam;

4.  Разница между Д.С. и А.С.

1) функции  источника сварки питания постоянного тока при доставке сварочного шва с более глубоким кратером и осаждением;

2) Особенности  источника сварки питания переменного тока при доставке сварочного шов с более широким сварным сварением и сравнительным хорошим внешним видом;

3) Для модельной машины Wuxi Jack LHA на сварке H Beam источник пилы представляет собой один набор Lincoln DC1000 (или Huayuan ZD7-1000) для одиночной дуги , и, как упоминалось в предыдущем сегменте, один набор Lincoln DC1000 вместе с одним набором Lincoln AC1250 (или один набор Huayuan ZD7-1600 вместе с MZE 1250 ARC 1250 (или один набор Huayuan ZD7-1600 вместе с MZE 1250 ARC 1250 (или один набор Huayuan ZD7-1600 вместе с MzeIN )..

D. Модель консолей источника сварки питания в Gaantry Frame IH Beam Saw Welding Machine:

1. Для источника питания бренда Huayuan нет независимой модели для контрольной консоли. Он имеет ту же модель с источником питания:

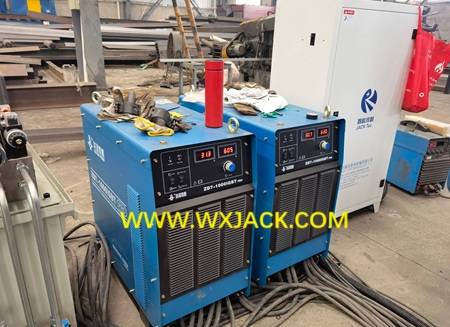

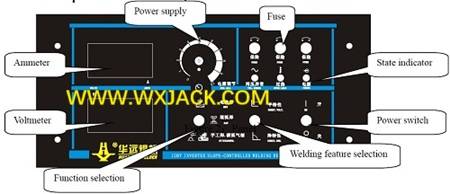

Консоль управления блюдом сварки Huayuan , оснащенная модельной машиной LHA: ( Рис.7 )

2. Линкольн бренд сварки питания в сварке Gantry Gantry Lha I H:

Для источника питания бренда Lincoln , консоль спаривания, используемая в серии LHA Series of Machine:

1) NA-3 для модели DC1000 пилы пилы;

2)  NA-4 для модели AC1250 пилы пилы;

3)  NA-5 является версией современного цифрового управления (параметры сварки предварительно установлены и в реальном времени);

4) Lincoln Saw Waw Wire Feeder также имеет модель NA-3. Необходимо позаботиться о не путанице между консоли управления и сварным проволочным фидером.

E.   Операция на серии LHA GANTRY FRAME IH BEAM SAW Оборудование:

1. Приготовьтесь на пилую сварку в сварке Gantry Gantry Beam:

1)  После собранного и точечного сварки в сборочной и сварной машине Z15/Z18/Z20, HEM HEM отправляется и помещается на поддерживающие стойки машины моделей LHA, в положении сварки на филе 45 °, наиболее идеальной ориентации заготовки для получения глубокого проникновения и большого эффекта сварки с поверхностью покровительства;

2)  Поддерживающие стойки помещаются и фиксируются на полу мастерской под гантри:

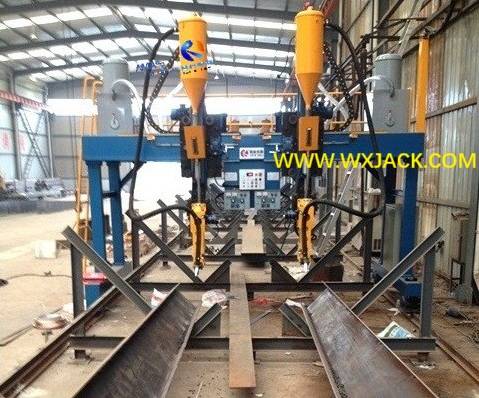

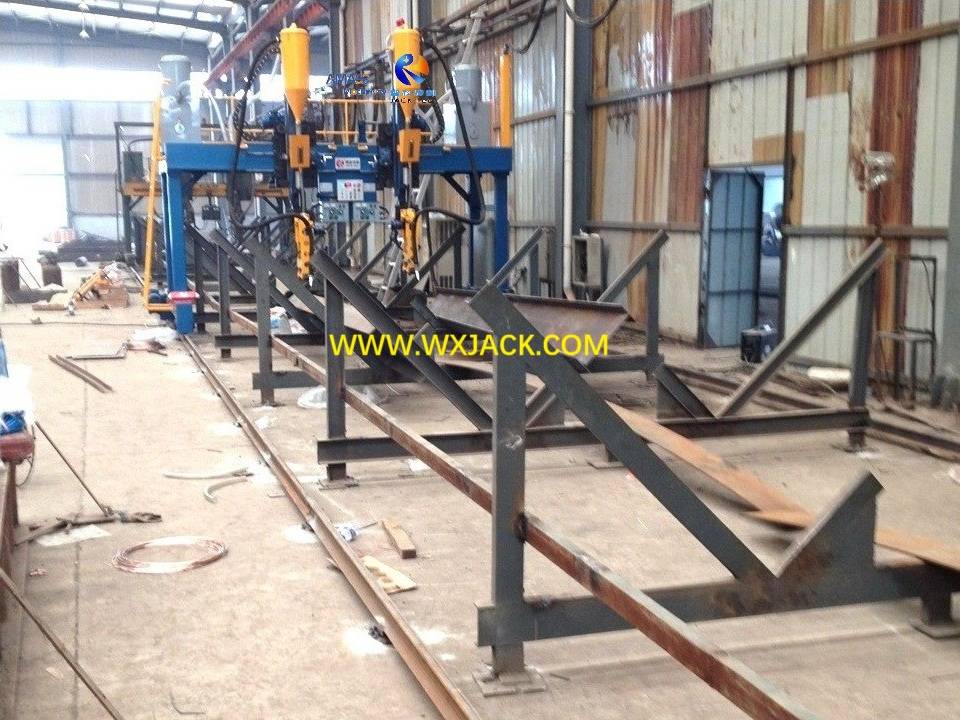

3)  Планировка луча H, опорной стойки, пилированный механизм сварки: ( Рис.8 )

2  .

1)  Регулировка положения сварки факела: в процессе пила сварки два куска вагонов, которые подходят с двумя наборами пилую сварки, могут двигаться влево и направо вдоль поперечного луча движущегося гантри, а также вверх и вниз по двум кускам вертикальных рук, которые установлены на поперечном луче гантри;

2) Таким образом, во время работы два набора сварочных факелов могут перемещаться по трем направлениям горизонтального / вертикального / бокового, что делает его сварку, направленное на сварочные швы на все время. Передний и обратный движение сварочных факелов в горизонтальной плоскости реализуется с движением гантри вдоль рельсов:

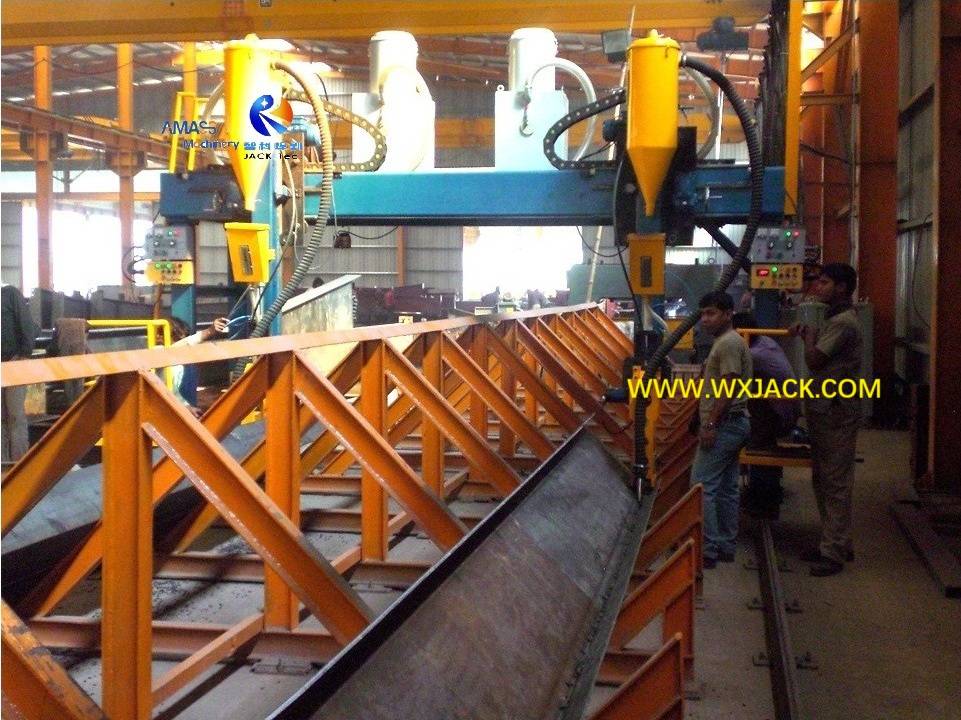

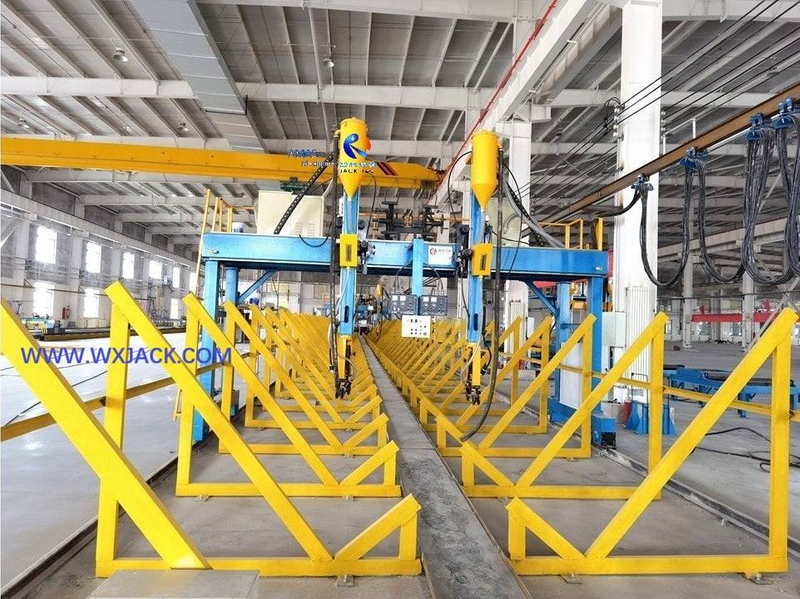

3)  Вид спереди на Wuxi Jack LHA5Z Model Midde Mademance Machine и его кусочки H Beam: ( Рис.9 )

3.  Трекер сварки сварного шва: в одном наборе модели LHA Model IH Gantry Gantry Machine есть два набора автоматического отслеживания сварочного шва, которые устанавливаются на переднем конце сварочных вагонов, один блок отслеживания в одной карете каждый:

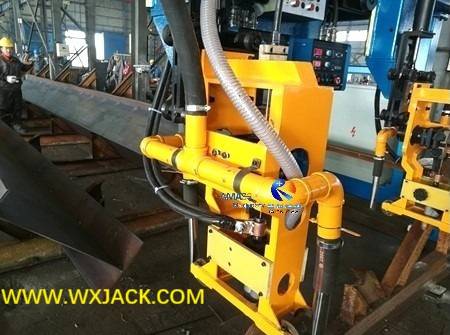

Трекер сварки шва, оснащенные в Wuxi Jack LHA Machines: ( Рис.10 )

4. Для реализации на пиле на луче H, гантри движется вдоль параллельных рельсов в регулируемой рабочей скорости;

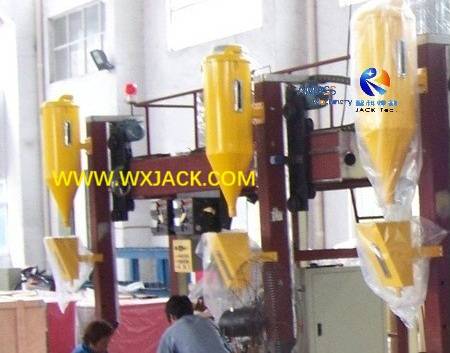

5. Машина серии LHAC также оснащена автоматическим блоком осаждения и восстановления сварки: ( Рис.11 )

F.  Технические параметры сварки Gantry Gantry Lha H:

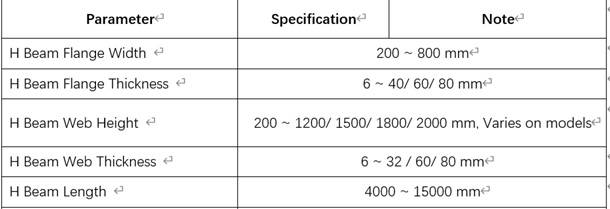

1. Размер готового H Луча: ( рис.12 )

2.  Конфигурация машинных сварных единиц :
