Использование машины для правки пластин жесткости серии J:

1) Машина для правки жестких пластин серии J, другое название - машина для выпрямления ребристых пластин, используется для выпрямления сварных элементов ребристых пластин / элементов пластин жесткости, которые являются важными рабочими частями для производства балок большого сечения.Эти балки большого сечения широко применяются в отраслях портового машиностроения, подъемных кранов и крупногабаритных мостов;

2) Часть пластины жесткости выпрямляется на машине для правки пластин жесткости серии Wuxi JACK J.:

Рис. 1. Машина для правки пластин жесткости 24- 微信图片_20210902135348




Краткая информация о применении машины для правки пластин жесткости серии J:

1. Зачем клиенту нужна машина для правки ребристых пластин серии J?

1) В процессе изготовления балок большого сечения ребра жесткости обычно деформируются вдоль торцевой пластины после сварки, которую необходимо выпрямить с помощью машины для правки пластин жесткости с большим усилием, чтобы снять напряжение и сохранить достаточное прочность;

Операция правки пластин жесткости на машине Wuxi JACK J28 для правки пластин жесткости:

Рис. 2. Машина для правки жестких пластин 13- 微信图片_20210902135209

2) Для этой цели компанией Wuxi JACK была разработана машина для правки реберной пластины серии J.Его можно использовать в качестве оборудования на линии по производству балок большого сечения, работая вместе с другим оборудованием, таким как Станок для закругления кромок, а также Краевой фрезерный станок;Или работает как отдельное оборудование машины для правки жесткого листа.



2. Определение оребренной пластины/реберной пластины/пластины жесткости, обрабатываемой на машине для правки ребер жесткости серии J:

1) Пластина, сваренная с одним-тремя или более элементами жесткости/ребрами жесткости, которые применяются в качестве сырья для изготовления коробчатой ​​балки большого сечения, которая, в свою очередь, используется для производства портового оборудования или подъемного оборудования или строительства мостов;

Рис. 3. Машина для правки ребристых пластин 23- 微信图片_20210902135341

2) Стандартная ширина заготовок (ребристая пластина/пластина жесткости), обрабатываемых на этой машине для правки пластин жесткости, имеет длину до 3 м, что соответствует большинству практических применений.



3. Правильные узлы в машине для правки ребристых листов серии J:

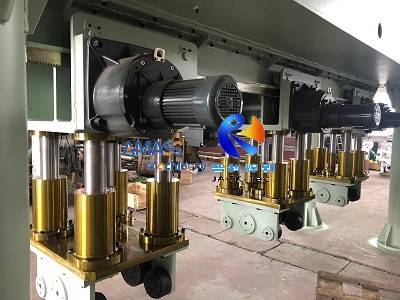

Рис. 4. Машина для правки пластин жесткости 31- 微信图片_20210904083413

1) Как показано на фотографии выше, правильные узлы машины для правки пластин жесткости серии J имеют от одной до трех групп правильных роликов.Из которых каждая группа состоит из 2 пар направляющих роликов, движущихся вверх и вниз, и 1 части нижних стационарных правильных роликов;

2) Такая конструкция узла правки в машине для правки жесткого листа серии J может найти практическое применение на объекте заказчика.



4. Модель машины для правки пластин жесткости серии J:

1) В зависимости от толщины торцевой пластины заготовки машины для правки реберных пластин серии J можно классифицировать как J20 и J28 (для правки реберных пластин/пластин жесткости с толщиной торцевых пластин до 20 мм и 28 мм соответственно);

2) В этом разделе продуктов серии J (включая J20 и J28) машины для правки жестких пластин мы представим все стандартные модели продукта;

3) Между тем, помимо стандартных моделей этих машин, мы также можем разработать и изготовить машины для правки ребристых пластин по индивидуальному заказу в соответствии с требованиями заказчика.
