J16 Усиленная угловая жесткая жесткая машина для выпрямления для судостроения

A. Функция, сильные точки и применение машины для выпрямления жесткой жесткой жесткости J16 :

1. Применимый фон и функция усиленной машины для выпрямления ребристой пластины

1)  в промышленности судостроения/ мостовой/ портной машины, ребристые пластины часто используются для укрепления механического корпуса готовой конструкции;

2) Эти ребристые пластинки изготовлены из нескольких частей (обычно 3 ~ 6 штук) угловых сталей на кусок большой углеродистой стальной пластины;

3) после изготовления угловые стали на пластинках с жесткости легко выпугиваются, что делает поверхность всей пластинкой неравномерной;

4)  Функция машины: Wuxi Gack Product: J Модели модели угла на угловой ребра, выпрямляющая пластина , предназначена для выравнивания вышеупомянутых угловых сталей

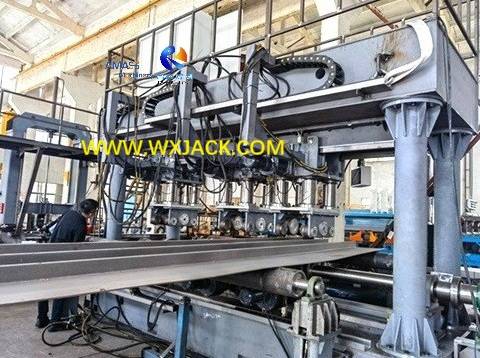

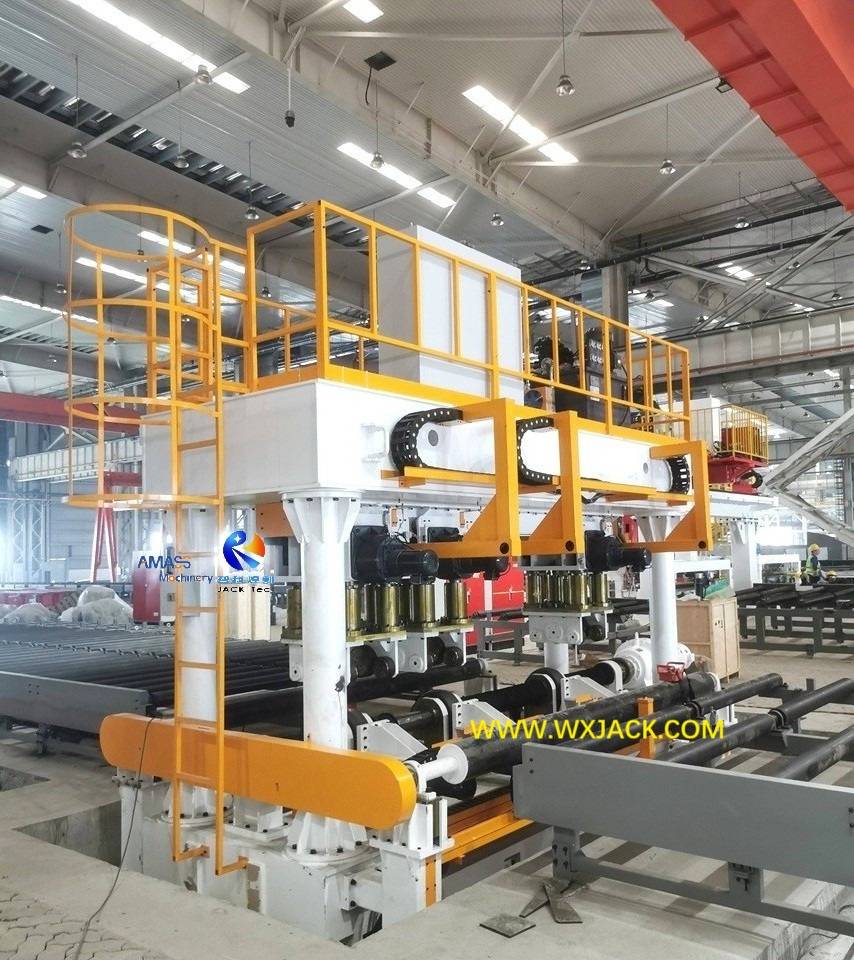

Производительный элемент шириной 3 -метровой 3 -метровой ширины, уплотняя, сглаживается от модельной машины Wuxi Jack J16 , на семинаре клиентов: ( Рис.1 )

2. Преимущества машины для выпрямления угла на угле угла на угле угла на угле угла:

1) Высокая автоматизация:  всю операцию можно управлять с легкой работой. За исключением загрузки и выхода пластины жесткости, все оставшиеся задания обрабатываются автоматически, включая выпрямление управления смещением ОЗУ;

2)  Точное положение выпрямления роликов:

а) положение изготовленных угловых сталей на пластину отличается, в пределах определенного диапазона вариации 450 ~ 600 мм;

б)  Соответственно, во время работы выпрямления пластины с жесткой углом необходимо перемещать в боковом направлении, чтобы определить угловые стали;

в) такое горизонтальное смещение движения управляется с помощью контроля с замкнутым циклом и обнаруживается с помощью кодеров;

3)  Интуитивно понятный рабочий процесс: оператору просто нужно ключевать параметры управления при начале рабочего периода:

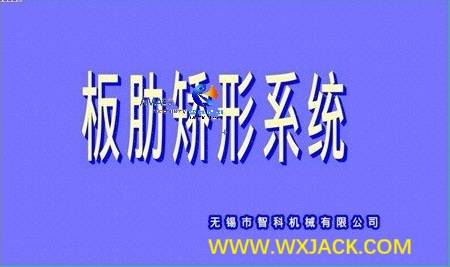

Усовершенствованная технология HMI ( интерфейс человеческой машины ) в Wuxi Jack J16

3.  Связанное оборудование с аналогичной целью по выпрямению металлической структуры:

1)  Угольная стальная стальная машина ASM : для выпрямления продольного отклонения на одной части угловой стали;

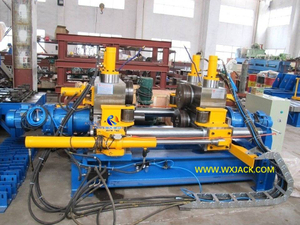

2)  Машина по округлению серии RH: для раздувания и удаления острых углов по краям ребристой пластины;

3)  H Лучаный аппарат: для выпрямления на фланце или продольной деформации H луча.

B. Применимые заготовки и эксплуатация машины для выпрямления на угловой пластине с усиленной на угловых ребрах :

1. Количество угловых сталей на блок пластины:

1) Это может быть от 1 части до нескольких кусочков на тарелке, таких как 5 штук:

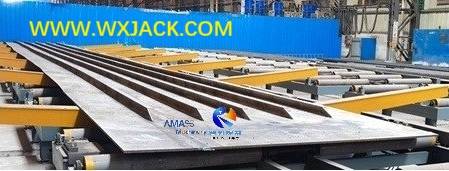

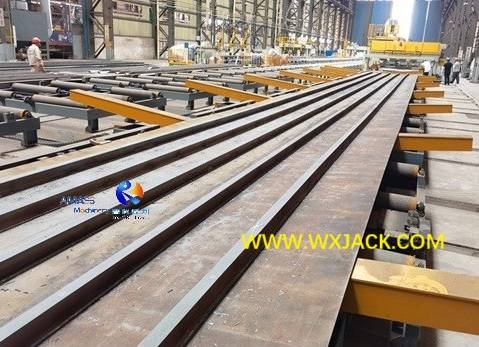

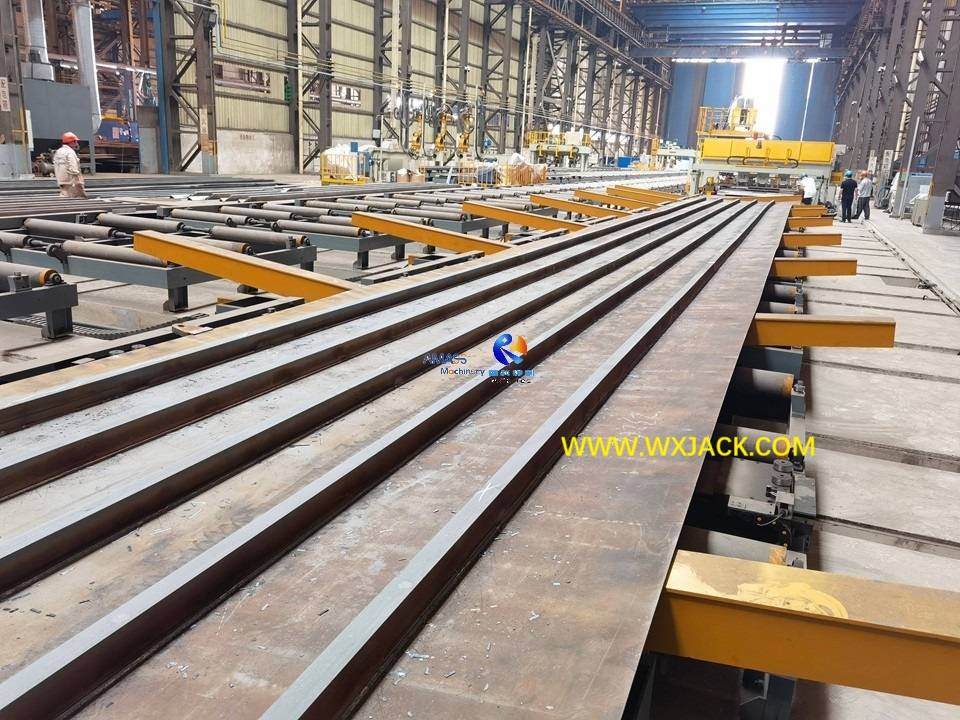

2)  Кусок 5 -угковой жесткой пластины , выровненной от машины Wuxi Jack J16 : ( Рис.3 )

3) Между тем, в наборе модельной машины J16 есть 3 комплекта выпрямляющих единиц. Таким образом, выпрямляющие подразделения необходимо отрегулировать на своих боковых положениях несколько раз, чтобы завершить задачу выравнивания;

2. Ширина армированной пластинкой в ​​усиленном угловом угловом ребра

1) мин. Запрос на ширину на усиленной пластинке составляет 800 мм;

2)  Макс. Ширина армированной пластины, которая может быть вписывается в рабочую зону машины модели J16 составляет 3000 мм;

3.  Диапазон толщины пластинговой пластины: от 6 мм до 16 мм. Это модель ' J16 '

4.  Длина диапазона жесткости пластины: нет никаких ограничений на самый короткий и самый длинный размер. До тех пор, пока это можно положить на входные и выходные конвейеры машины модели J16;

5. Интервалы угловой стали на ребристую пластинку: как упоминалось ранее, этот регулируемый интервал изготовленных угловых сталей на армированной пластинке составляет от 450 мм до 600 мм;

6. Материал грудной пластины: большинство условий для большинства, клиент применяет углеродную стальную пластинку. Конечно, это может быть любой другой доступный листовый металл, такой как 16 млн/ нержавеющая сталь/ сплав ... и т. Д.;

7. Работа на машине для выпрямления жесткой жесткой жесткости J16 :

Все основные действия машины контролируются с помощью программной и аппаратной операционной системы Advanced Technique Software и оборудования на станции HMI :

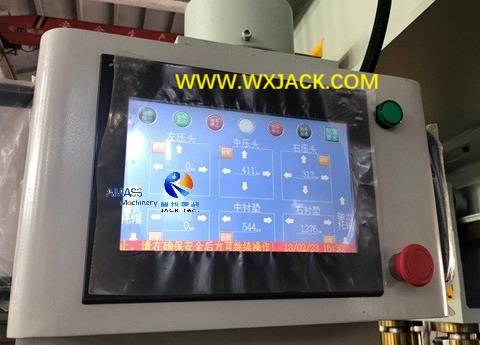

1) Основной эксплуатационный интерфейс Wuxi Jack J16 Модельная машина : ( Рис.4 )

а) все основные рабочие движения машины управляются в этом интерфейсе;

б) такие как: питание/ выключение; Начальник масляного насоса включен/ выключен; Питание, указывающее лампу; Выпрямление единиц 1 ~ 3 начинать/ выключить и т. Д.

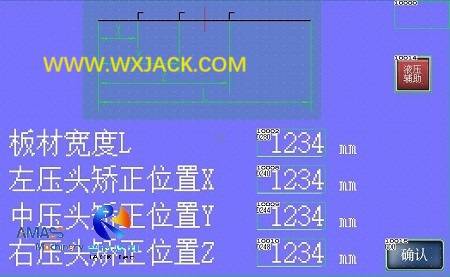

2) Интерфейс выпрямления блока: ( рис.5 )

а) на этой странице интерфейса боковое движение и положение каждого устройства выпрямления точно контролируются;

б) оператору просто нужно ключевать в соответствующих параметрах управления процессом;

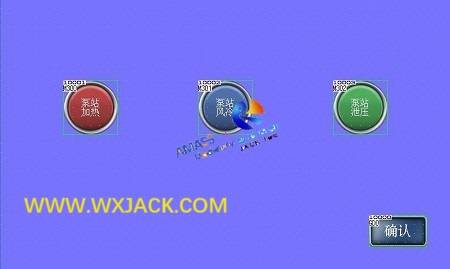

3) Интерфейс гидравлической станции: ( рис.6 )

Цель: Гидравлическая система дает сильную силу и надежную мощность при операции выпрямления жесткости.

C. Структура и основные единицы машины для выпрямления жесткой пластины с усилием угла на угле угла :

1. Структура машины для выпрямления на угловом ребра J16 :

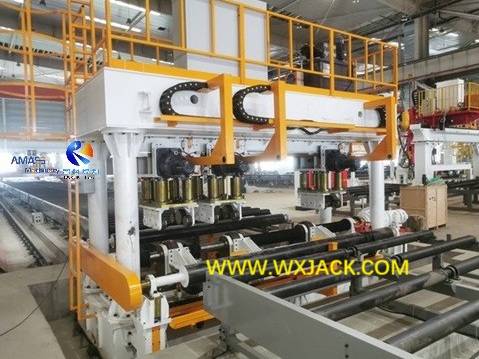

1)  Запуск сайта: эта специальная проектная машина развернута в крупномасштабной производственной линии судостроения;

2)  имеет набор сильных базовых фиксированных установленных механических основных кадров с входными и выходными конвейерами;

3)  во время работы заготовки проходят через всю рабочую зону машины и одновременно выровняются;

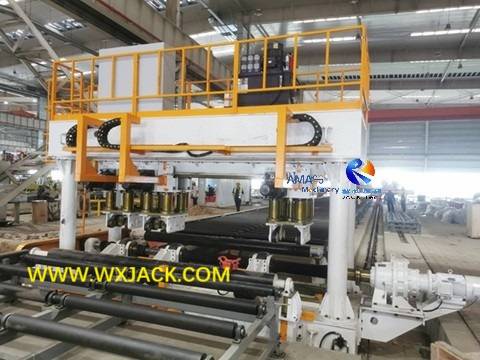

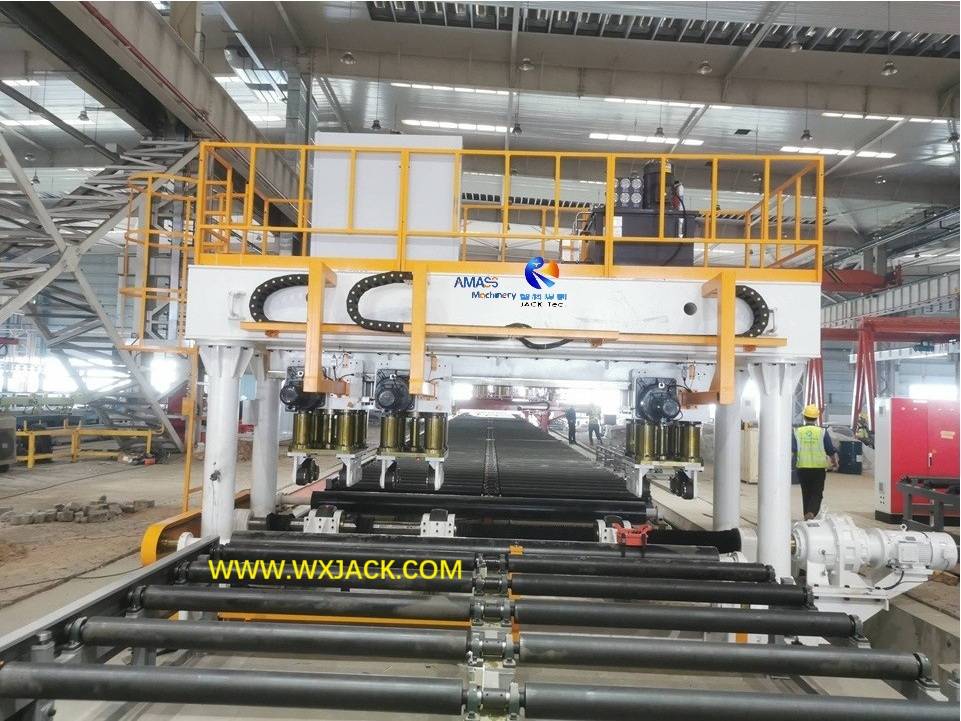

4)  Операционный сайт модельной машины Wuxi Jack J16 , на объекте Shipbuilding Customer : ( Рис.7 )

2. Основные единицы в машине выпрямления жесткой жесткой жесткости J16 :

1)  Механическая базовая кровать, с платформой для удержания заготовки в стиле заземления;

2) первичный мотор -редуктор;

3) 4 части круглого креста в вертикальном положении;

4) накладные платформы для укладки на плате управления и гидравлической насосной станции;

5)  3 комплекта сверху и нижнего установленного устройства для выпрямления;

6)  входные и выходные конвейеры, его длина может быть обозначена клиентом;

7)  электрическая управление и операционная система;

8)  Система гидравлического привода и станция.

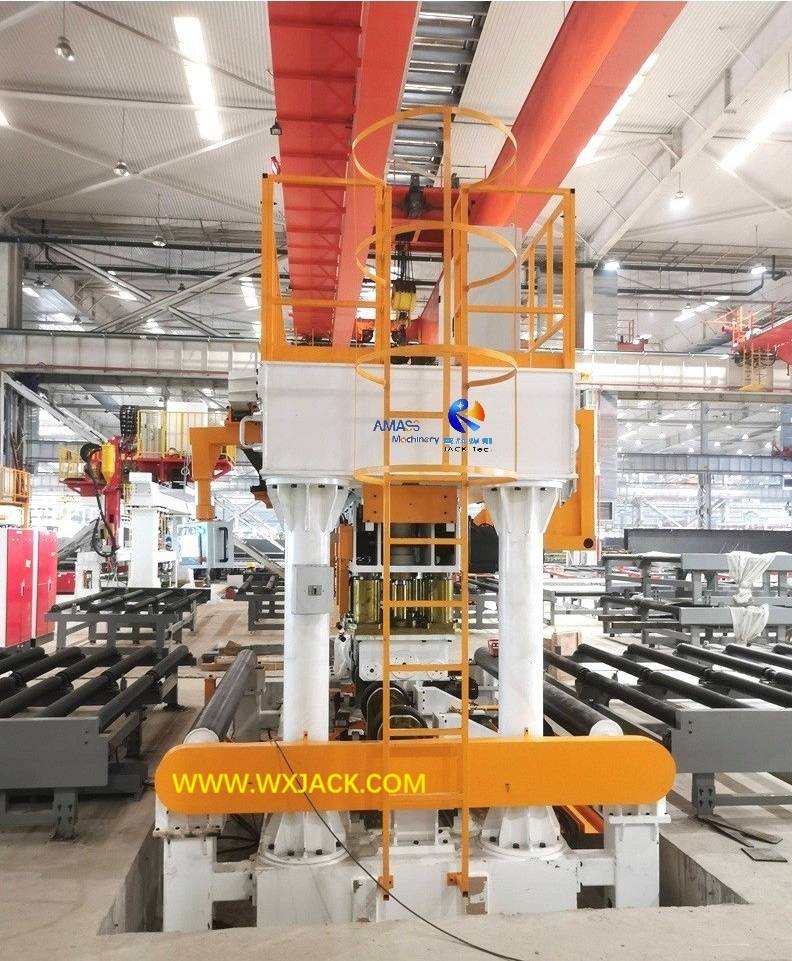

Основная рама центральная единица Wuxi Jack J16 Усиленная угловая установка

D. Технические особенности машины для выпрямления на угловой пластине с усиленным углом

1. 3 Наборы выпрямляющих единиц в машине выпрямления жесткости угла:

1) Рабочий режим: 3 набора выпрямляющих единиц могут работать либо как команда, либо индивидуально;

2) его горизонтальное движение приводится в движение с помощью редуктора двигателя, обнаруженного с помощью энкодера, защищенного электрическими предельными переключателями и механическими жесткими остановками;

3) Критическое действие поток вниз по поводу удара по ходу питается гидравлическими масляными цилиндрами и работает с 2 этапами быстрого и пожимающегося регулировки;

4) Каждый набор выпрямления имеет 1 кусок вершины и нижний собранное выпрямление, всегда перемещается в фазе и имеет ко-линейную центральную ось;

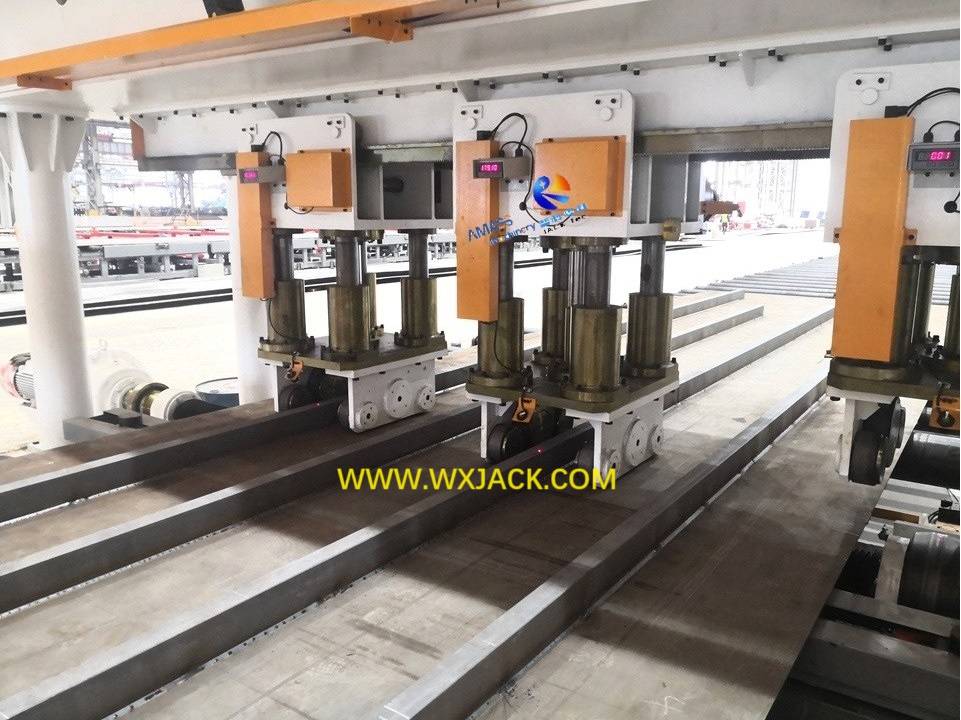

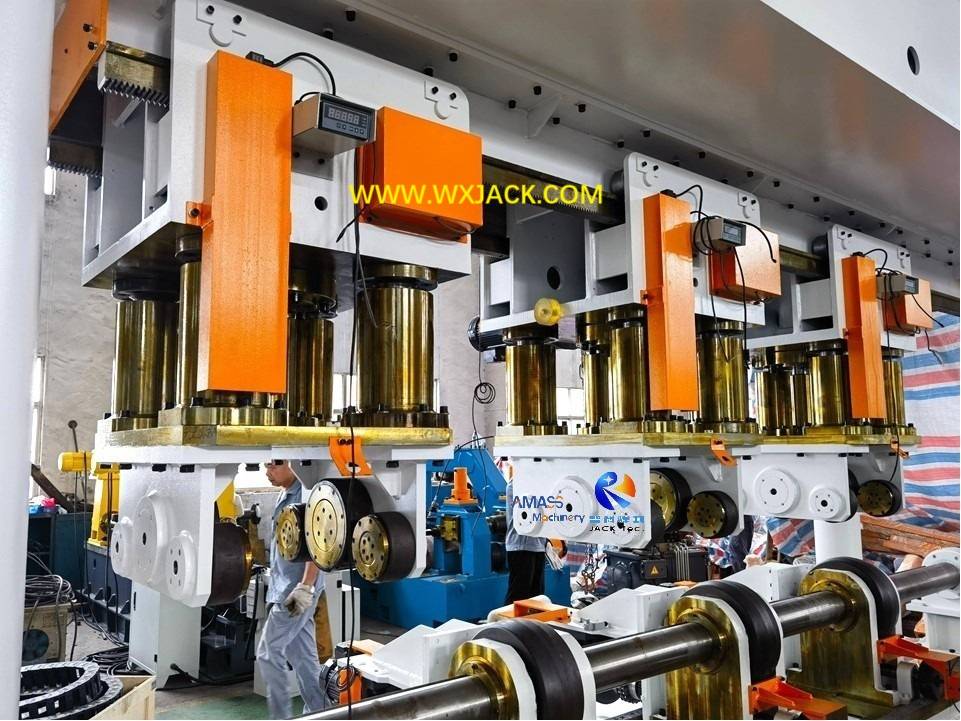

5) 3 набора выпрямляющих единиц в модели Wuxi Jack J16 : ( Рис.9 )

2.  Удерживание и транспортировка заготовки в и через угловую ребра

1) Количество: существует 1 часть поддерживающего ролика соответственно, который установлен на передней и задней стороне механической основной рамы, для удержания и направления заготовки, движущихся вперед через машину;

2) Привод: эти 2 поддерживающие ролики являются гидравлическим приводом, с 40 -миллиметровым ударом. 2 ролика могут быть повышены отдельно;

3) Передача: 2 поддерживающие ролики интегрированы с нижним выпрямленным роликом с помощью муфт -муфты с цепью;

4)  вертикальные положения: его нижнее положение может быть на 20 мм ниже, чем машинные конвейеры; Верхняя позиция на 20 мм выше, чем у конвейеров;

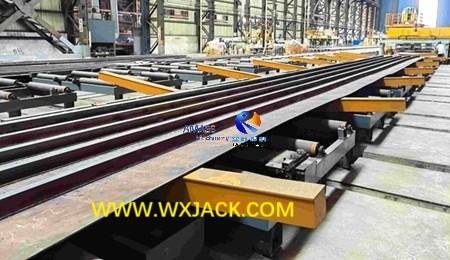

Посмотреть на 2 части поддерживающих роликов в Wuxi Jack Customer установил Model Machine J16 : ( Рис.10 )

E.  Технические параметры машины для выпрямления жесткой жесткости J16 :
