A. Использование и назначение фрезерного станка для торцевой поверхности балки стальной конструкции серии DX:

1) Функция: Фрезерный станок с торцевой поверхностью балочной стальной конструкции серии DX предназначен для фрезерования торцевой поверхности различных элементов стальной конструкции, таких как двутавровая балка/двутавровая балка/коробчатая балка/поперечная балка/элемент трубной конструкции и любые другие специальные виды заготовок;

Сборник типовых типов заготовок для торцевого фрезерного станка элементов конструкции: (Рисунок 1)

Рис. 1. Фрезерный станок для торцевой поверхности балки стальной конструкции 10

2) Цель: Целью такой торцевой обработки является полировка, а заодно и удаление ржавого и грязного слоя с торца заготовок, подготовка к следующему этапу сварки/изготовления/монтажа;

3) Привод: Фрезерная головка и ее привод, а также система управления являются исполнительным механизмом станка для торцевой обработки торца балки: (Рис.2)

Рис. 2. Фрезерный станок с торцевой поверхностью балки стальной конструкции 3.

4) Номинация: Помимо 'Фрезерный станок для торцов балок', другие часто встречающиеся номинации оборудования включают, помимо прочего: Станок для торцовки торцов балок, Фрезерный станок для торцов элементов конструкций, Фрезерный станок для торцевых торцов стальных конструкций и т. д.



B. Классификация станков с традиционным управлением и фрезерных станков с ЧПУ серии DX:

Фрезерный станок с торцевой поверхностью балки стальной конструкции серии DX могут быть классифицированы на основе двух различных типов стандартов:

1. Разделение на фрезерные станки для торцевых поверхностей элементов конструкции серии DX на основе макс.Вертикальный ход:

Вертикальный торцевой ход фрезерной головки является важнейшим параметром станка, а также определяет его модель.Исходя из этого, Фрезерный станок с торцевой поверхностью балки стальной конструкции серии DX можно разделить на три ветви:

1) Малый или легкий фрезерный станок для торцевой поверхности балки:

а) Модели машины охватывают диапазон DX08xx~ DX10xx;

б) соответствующий макс.ход вертикального торцевого фрезерования от 800мм до 1000м;

2) Средняя нагрузка Фрезерный станок с торцевой поверхностью балки стальной конструкции обычного размера:

а) Модели машины охватывают диапазон DX12xx ~ DX25xx, что означает соответствующий макс.ход вертикального торцевого фрезерования от 1200мм до 2500м;

б) Эта ветвь продукта занимает самый большой объем продаж фрезерного станка для торцевой поверхности стальной конструкции;

3) Фрезерный станок торца балки стальной конструкции особого размера для тяжелого режима работы:

а) Модели машины охватывают диапазон DX25xx ~ DX60xx, что означает соответствующий макс.ход вертикального торцевого фрезерования от 2500мм до 6000м;

б) Особенно модели от DX40xx до DX60xx, это своего рода важный и высокотехнологичный фрезерный станок для торцевой поверхности балки стальной конструкции большого размера.Типичными моделями являются DX4080, DX5080, DX6080 и т. д.;

2. Разделение на фрезерный станок для торцевой поверхности балочной стальной конструкции серии DX на основе стиля управления:

1) «Обычный» фрезерный станок с торцевой поверхностью балки стальной конструкции управления электрическим реле:

а) Это запуск продукта, который чаще всего используется в практическом применении;

б) Операция фрезерования торца выполняется следующим образом: Приводится в действие двигателем переменного тока, управление скоростью осуществляется с помощью инвертора переменного тока и отображается на цифровом счетчике;

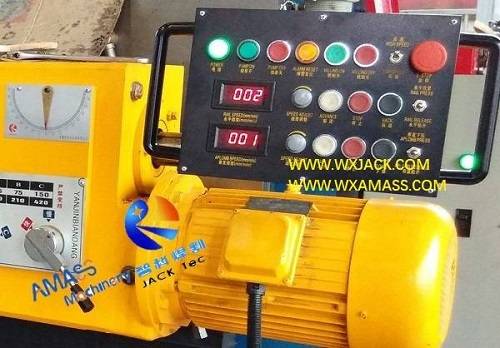

c) Панель управления станка Wuxi JACK для фрезерования торцевых поверхностей элементов традиционной конструкции управления: (Рис.3)

Рис. 3. Фрезерный станок с торцевой поверхностью стальной конструкции балки 8- IMG_20140802_062754

г) Применимые заготовки: Фрезерный станок с торцовой балкой с обычным управлением предназначен для торцевой обработки заготовок правильной формы: двутавровая балка/Т-образная балка/поперечная балка/коробчатая балка;

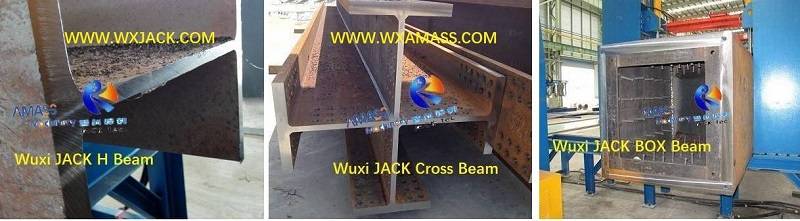

Типичные типы заготовок для «обычного» фрезерного станка для обработки торца балки стальной конструкции: (Рис.4)

Рис. 4. Фрезерный станок с торцевой поверхностью стальной конструкции 10

2)Фрезерный станок с ЧПУ для стальных конструкций:

а) Стиль управления: На фрезерном станке с ЧПУ для обработки торца балки операция торцевой обработки контролируется контроллером ЧПУ;

б) Соответствующее движение фрезерования управляется серводвигателями осей X и Y;

c) Рабочая скорость торцевой обработки также контролируется контроллером ЧПУ;

г) Соответственно, панель управления торцевого фрезерного станка с ЧПУ намного проще;

e) Контроллер ЧПУ и кнопки управления на фрезерном станке с ЧПУ Wuxi JACK DX1520 для стальной конструкции: (Рис.5)

Рис.5 Фрезерный станок для торцевой поверхности стальной конструкции с ЧПУ 110

е) Применимые заготовки: Фрезерный станок с ЧПУ для обработки торцевой поверхности балки имеет мощные и мощные возможности для торцевой обработки специальной формы сечения, включая круглую форму / специальную конструкцию;

g) Примеры заготовок для фрезерного станка с ЧПУ для обработки торца балки: (Рис.6)

Рис6 Фрезерный станок с ЧПУ для обработки торца балки

час) Фрезерно-облицовочный центр: Кроме того, вместе со вспомогательными механизмами, несколько комплектов фрезерных станков с ЧПУ для обработки торцевых поверхностей стальных конструкций могут быть объединены в специализированный фрезерно-облицовочный центр, отвечающий самым взыскательным требованиям клиентов.



C. Что мы представим в этом семействе продуктов: обычные фрезерные станки с ЧПУ для стальных конструкций серии DX:

Разделы продуктов в этом семействе охватывают весь спектр продуктов, как указано выше:

1. Для обычного фрезерного станка с двутавровой балкой с релейным управлением модель охватывает малые и средние модели DX08xx/ DX12xx/ DX15xx / DX20xx /DX30xx, а также сверхмощный фрезерный станок для торцевой поверхности балки со стальной конструкцией DX4080/ DX5080/ DX6080;

2. Для торцевого фрезерного станка с ЧПУ мы даем введение в его применение для труб / балок BOX / двутавровых балок, а также технические характеристики и функции ЧПУ;

3. Кроме того, вы также можете найти множество глубоких исследований и обсуждений всех узлов/функций торцевого фрезерного станка серии DX, включая основную раму (колонну и станину)/кронштейн заготовки с гидравлическим приводом/ЧПУ/фрезерование. глава;А также темы по дизайну/Технологический процесс/Установка и ввод в эксплуатацию/Советы по эксплуатации/Техника торцевого фрезерования/Сильные стороны Wuxi JACK…



D. Преимущество Wuxi JACK в проектировании и производстве обычных фрезерных станков серии DX и торцевых фрезерных станков с ЧПУ:

1. Фрезерный станок для торцевой поверхности балки стальной конструкции серии DX является превосходным продуктом компании Wuxi JACK..Это семейство продуктов является одним из самых продаваемых как на материковом Китае, так и на зарубежных рынках.

2. Wuxi JACK является лидером в поставке высококачественных фрезерных станков для торцевой поверхности стальных конструкций серии DX с различными спецификациями для клиентов.В этом семействе продуктов вы встретите множество интересных продуктов, которые мы поставляли отечественным и зарубежным клиентам за последние десятилетия;

3. Примеры обычных фрезерных станков с ЧПУ для торцевых поверхностей балок серии DX перечислены ниже, но не ограничиваются ими.:

1) Все распространенные модели в практическом применении, в том числе DX15xx (DX1520/ DX1530/ DX1540) Станок для облицовки концов балок для традиционного использования стальных конструкций;

2) Помимо продуктов стандартного размера, у нас также есть сильные возможности для проектирования и изготовления специальных спецификаций станка, особенно крупногабаритных и тяжелых: Крупногабаритный фрезерный станок для торцевой поверхности балки со стальной конструкцией размером DX6080, который является самым большим. до сих пор на рынке;

3) Размеры больше, чем DX40xx, обычно представляют большую проблему для поставщиков с точки зрения проектирования и производства.Вот в чем наша сила --- У нас есть сильные возможности и богатый опыт в разработке сверхмощного фрезерного станка для торцевой поверхности балки со стальной конструкцией для клиентов.;

4) Фрезерный станок с ЧПУ для обработки торца балки, который мы поставили клиентам более 80 комплектов, охватывающих модели от CNC-DX1215 до CNC-DX3535;

5) Фрезерование и центрирование стальных конструкций, которое состоит из 2 комплектов станков для торцевой обработки торцов балок DX1540, а также 5 комплектов столов для позиционирования и зажима заготовок, а также встроенных функций наклона станка на 0°~ 60° и/или перемещения вдоль тяжелого груза. точные линейные направляющие.
