Прилагаемые фотографии были сделаны для фрезерно-облицовочного центра стальных конструкций DX1540, экспортированного в Центральную Европу несколько лет назад компанией Wuxi JACK; Он состоит из:
1) 2 комплекта DX1540 Фрезерный станок с ЧПУ для двутавровой балки (Из которых один комплект является подвижным, другой имеет возможность вращения);
2) 5 комплектов основных позиционирующих столов с гидроприводом;
3) 1 комплект поворотного стола с углом наклона 0°~60° в качестве установочной основы для вращающегося фрезерного станка для торцевой поверхности стальных секций;
4) Системы управления и поддержки всего фрезерно-облицовочного центра металлоконструкций;
Итак, давайте взглянем на этот сложный фрезерно-облицовочный центр для элементов сварочной конструкции в этом разделе продукции.
а) Различный размер поперечного сечения--- Высота фланца по всей длине изменяется в виде наклонной линии.Соответствующий косой угол равен 0°~15°;
б) Наклонное сечение --- Плоскость одного торцевого сечения не перпендикулярна продольной оси заготовки, а имеет угол в диапазоне 0°~60°.Соответственно, для торцово-фрезерного станка DX1540 Фрезерно-торцевого центра макс.размер поперечного сечения под углом 0° составляет 1,5 м в высоту х 4 м в ширину;При угле 60° его высота составляет 1,5 м, ширина — 2 м;
в) Большая длина --- По сравнению с обычной длиной 15 м, обработанная здесь двутавровая балка имеет максимальную длину 24 м;
2) Итак, как поставщик этого фрезерно-облицовочного центра стальных конструкций, какое предложение Wuxi JACK должен предложить клиенту, чтобы оборудование могло обрабатывать такие специальные детали?
а) Для двух комплектов торцевого фрезерного станка для двутавровых балок DX1540 один комплект должен перемещаться по двойным рельсам длиной 24 м, чтобы приспособиться к изменяющейся длине заготовки;
б) Кроме того, имеется 5 комплектов основных позиционирующих столов с гидравлическим приводом, которые также перемещаются по двойным направляющим, служа опорой для длинной заготовки.Вертикальный ход масляных цилиндров этих позиционирующих столов различен, чтобы надежно закрепить заготовку с косым фланцем с углом наклона до 15 °;
в) Другой комплект DX1540 Фрезерный станок для стальной конструкцииeНесмотря на то, что он фиксирован, он устанавливается на поворотном столе с углом наклона 0°~60°, что позволяет легко обрабатывать наклонное поперечное сечение заготовки;
г) По аналогии, подвижный фрезерный станок для балок похож на передвижной сварочный манипулятор.
а) 2 комплекта ЧПУ-DX1540 Фрезерный станок для балок устанавливаются в котловане по обе стороны от центра облицовки, между которыми располагаются 5 основных позиционирующих столов;
б) Перед работой обе машины надежно фиксируются гидравлическими прижимными устройствами;
в) Изменение горизонтальной и вертикальной рабочей скорости как подвижных, так и вращающихся станков для фрезерования торцевых торцов стали для подачи фрезы осуществляется векторным преобразователем частоты.Регулировка и визуальный контроль скорости подачи осуществляется на панели управления оператора;
а) Подвижный Фрезерный станок для торцевой поверхности стальной секции движется по двум линейным направляющим, соответствующая скорость перемещения: (регулировка длины детали) - 3000 мм/мин (нерегулируемая);
б) Горизонтальная и вертикальная скорость рабочей подачи фрезы двухдверного фрезерного станка: 150~600 мм/мин (постепенная, бесступенчатая регулировка осуществляется инвертором);
в) Вертикальная скорость быстрой подачи фрезы двух станков: 1500 мм/мин (нерегулируемая);
г) Горизонтальная скорость быстрой подачи фрезы двухсекционного фрезерного станка: 2000 мм/мин (нерегулируемая);
д) Мощность двигателя горизонтальной и вертикальной подачи двух двутавровых концевых фрезерных станков: 3,0 кВт в обоих направлениях (с энкодером и тормозом);
е) Мощность двигателя продольного перемещения ходового: 2,2 кВт (с энкодером и тормозом);

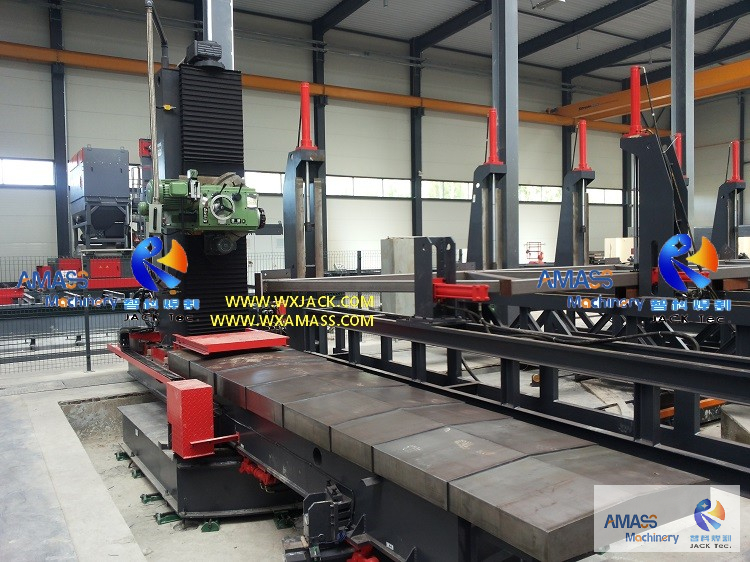

3) Дополнить: Установка и ввод в эксплуатацию фрезерно-облицовочного центра стальных конструкций на месте, пожалуйста, проверьте вторую/третью/четвертую фотографии;Каркас корпуса и фрезерная головка двух комплектов фрезерного станка для торцевой поверхности стальной секции DX1540. Пожалуйста, проверьте 5й и 6й фотографии соответственно.
