Функция сверления DX1520 Фрезерный станок с торцевой поверхностью балки стальной конструкции

A. Использование и назначение фрезерно-сверлильного станка для торцевой поверхности двутавровой балки DX1520: торцевая поверхность поперечной балки фрезерована и просверлена
B. Сверлильный агрегат и его работа на фрезерном станке с двутавровой балкой со стальной конструкцией DX1520: Отличительные особенности / Реализация операции сверления / Тип привода и скорость подачи при сверлении / Набор инструментов для сверления / Принятая сверлильная головка / Системы циркуляции охлаждающей жидкости для сверления / Фундамент и система управления
C. Операция фрезерования торца на станке для фрезерования и сверления торца двутавровой балки DX1520 со стальной конструкцией:
D. Технические параметры фрезерного станка с функцией сверления стальной конструкции двутавровой балки DX1520:

штат:
Количество:

А. Использование и функции фрезерно-сверлильного станка для торцевой поверхности двутавровой балки стальной конструкции DX1520:

1. Это комплекс интеграции фрезерного станка для торцевой поверхности стальной конструкции и сверлильного станка для торцевой поверхности стальной конструкции двутавровой балки. выполнение как торцевой обработки, так и сверление заготовок;

2. Применимые заготовки включают в себя все виды часто встречающихся элементов стальной конструкции: H-балка / BOX-балка / T-балка / поперечная балка и т. д.;

3. Для функции сверления на торцевом фрезерном станке двутавровой балки можно просверлить отверстия диаметром от Φ10 мм до Φ50 мм; Все просверленные отверстия имеют резьбу.;

4. Торцевая поверхность поперечной балки фрезерована и просверлена на фрезерно-сверлильном станке для торцевой поверхности стальной конструкции Wuxi JACK H: (Рисунок 1)

Рис.1 Фрезерно-сверлильный станок для торцов стальной конструкции 252 IMG_1830

Б. Сверлильный агрегат и его работа на фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции DX1520:

1. Отличительная особенность этого Х  Фрезерный станок для торцевой поверхности стальной балки помимо обычной функции торцевого фрезерования, он также имеет функцию сверления;

2. Реализация операции сверления на фрезерном станке для торцевой поверхности стальной конструкции двутавровой балки DX1520:

1) Как показано на фотографии ниже, фрезерная головка имеет каретку подачи вдоль направления шпинделя с ходом 360 мм;

2) Фрезерная головка, оснащенная фрезерно-сверлильным станком для торцевой поверхности двутавровой балки со стальной конструкцией DX1520, ее ход для сверления: (Рис.2)

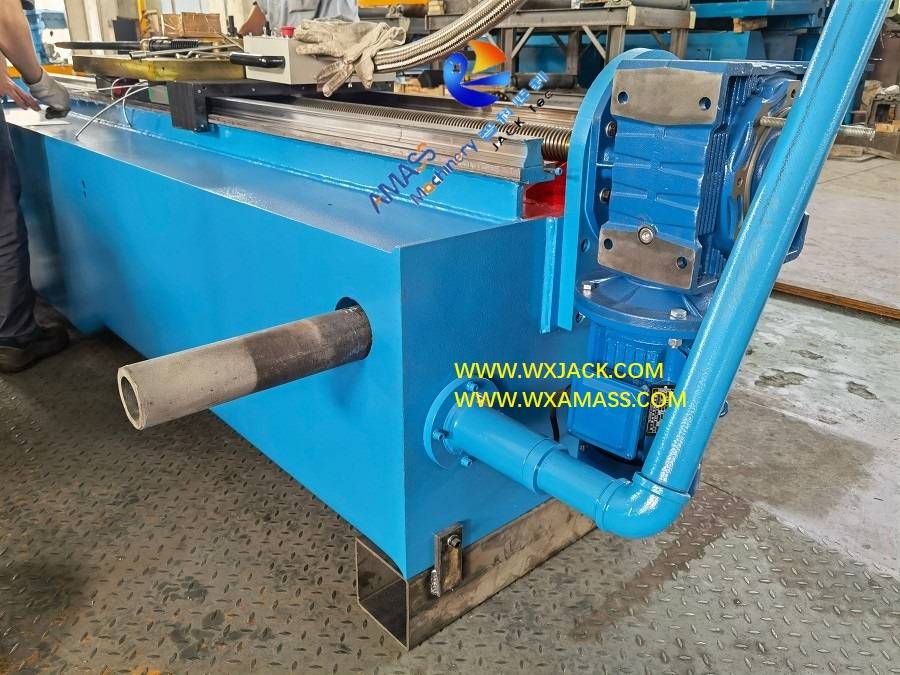

Рис.2. Фрезерный станок для торцевой поверхности стальной конструкции 253 — опора 1 раз — 71 _20221117170555

3.  Стиль привода и скорость подачи при сверлении на фрезерно-сверлильном станке для торцевой поверхности двутавровой балки со стальной конструкцией DX1520:

1) Подача буровой головки вперед осуществляется с помощью мотор-редуктора, скорость регулируется инвертором переменного тока;

2) Скорость подачи сверлильной головки можно регулировать в зависимости от ее диаметра: от 10 мм до 50 мм;

4. Набор сверлильных инструментов в фрезерно-сверлильном станке для торцевой поверхности стальной конструкции двутавровой балки DX1520:

1) Этот фрезерный станок для торцевых торцов двутавровой балки оснащен 1 комплектом инструментов для установки сверлильной головки, соответствующей шпинделю ISO50;

2) Конусность конического отверстия составляет 7:24.Его связь находится на пути международного универсального стиля.Сверлильную головку можно легко купить на рынке в разных странах и регионах;

3) Этот фрезерный станок для торцевой поверхности двутавровой балки со стальной конструкцией оснащен 1 комплектом сверлильного инструмента.Он используется только для сверления, а не для обработки резьбовых отверстий;

4) Сверлильная головка, используемая в фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции DX1520: (Рис.3)

Рис.3 Фрезерно-сверлильный станок для торцевой поверхности балки стальной конструкции _20221129084233

5. Системы циркуляции охлаждающей жидкости для сверления на фрезерном станке для торцевой поверхности балочной стальной конструкции DX1520

1) это Х  Фрезерный станок для торцевой поверхности стальной балки имеет автоматическую систему циркуляции СОЖ;

2) На вертикальной колонне установлен бак с охлаждающей жидкостью, который подает охлаждающую жидкость на буровую головку с помощью насоса во время бурения;

3) Охлаждающая жидкость поступает в приямок фундамента машины, который после отфильтровки от мусора закачивается обратно в резервуар для повторного использования;

6. Фундамент и система управления фрезерно-сверлильного станка для торцевых торцевых балок стальной конструкции DX1520:

1) Во время изготовления фундамента На фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции сделайте яму для сбора охлаждающей жидкости.Фундамент машины должен быть выполнен с противопротекающей обработкой;

2) Система управления Фрезерно-сверлильный станок для торцевой поверхности двутавровой балки стальной конструкции имеет 2 рабочих режима: фрезерование и сверление торцевой поверхности, которые можно переключать и выбирать во время работы.

С. Операция фрезерования торцевой поверхности на фрезерно-сверлильном станке для торцевой поверхности двутавровой балки стальной конструкции DX1520:

1. Благодаря установке сверлильного агрегата на фрезерную головку этот набор фрезерных станков для торцевых торцов стальной конструкции двутавровой балки может выполнять фрезерование торцов только под углом 0° вместо наклона на 0° ~ 45°, как при обычном методе. Фрезерный станок для торцевых торцевых балок серии DX.Как показано на фото ниже:

2. Фрезерование торцевых поверхностей под углом 0° и наклоном 45° в стальной конструкции двутавровой балки. Фрезерный станок для торцевой поверхности: (Рис.4)

Рис.4 Фрезерный станок для торцевой поверхности балки стальной конструкции 242- DX-6

Д. Технические параметры фрезерного станка для торцевой поверхности двутавровой балки с функцией сверления стальной конструкции DX1520:

DX1520 Фрезерно-сверлильный станок для торцов двутавровой балки со стальной конструкцией

Параметр

Ценить

Примечание

1

Вертикальный ход фрезерной головки

1500 мм

2

Горизонтальный ход фрезерной головки

2000 мм

3

Скорость горизонтального фрезерования

80~ 600 мм/мин.

ЧРП (№1)*

4

Горизонтальные направляющие Скорость холостого хода

1000 мм/мин.

5

Скорость вертикального фрезерования

80~600 мм/мин.

ЧРП (№2)*

6

Вертикальные направляющие Скорость холостого хода

1000 мм/мин.

7

Мощность двигателя горизонтальной подачи

2,2 кВт

8

Вертикальная мощность двигателя

3,0 кВт

9

Мощность фрезерного двигателя

7,5 кВт

Китай Тайвань производства

10

Скорость вращения шпинделя торцевой головки

75~505 об/мин.

6 разделов

11

Модель фрезерной головки

МУ6С

Тайвань E-long производства

12

Вал фрезерной головки

ISO50

13

Двигатель осевого перемещения фрезерной головки

200 Вт

С редуктором i=1/30

14

Скорость осевого перемещения фрезерной головки

Макс.280 мм/мин.

С инверторной регулировкой

15

Предел хода шпинделя торцевой головки

Д=360 мм

С приводом от двигателя

16

Диаметр фрезы

φ 160~250 мм

17

Буровой инструмент

φ 10~50 мм

ISO50 шпиндель

18

Фрезерная головка с регулировкой угла наклона

Не регулировать

19

Рабочий стол с гидравлическим зажимом

Два шт.

С гидравлической станцией

20

Характеристики мощности

380В, 50Гц, 3П

Скорость движения регулируется различными вариаторами.
