Стальной элемент колонны использует торцевой фрезерный станок DX1520
Дом » Товары » Фрезерный станок с торцевой поверхностью двутавровой балки » Стальной элемент колонны использует торцевой фрезерный станок DX1520

КАТЕГОРИЯ ПРОДУКТА

ГОРЯЧАЯ ПРОДАЖА МАШИНЫ

Поделиться с:

Стальной элемент колонны использует торцевой фрезерный станок DX1520

штат:
Количество:

На приложенной первой фотографии показан набор станков для фрезерования концов труб DX1520, работающих на объекте заказчика и выполняющих торцевую торцовку элемента конструкции трубы диаметром 1 м и длиной 10 м.В этом разделе продукции мы кратко расскажем об этой машине для торцевой облицовки сварочных конструкций.



1. Какие услуги может оказать DX1520 концевой фрезерный станок для сварки конструкций для клиента?

1)       С помощью этого оборудования можно обрабатывать не только заготовку круглого сечения, такую ​​как элемент конструкции трубы, но и все виды элементов сварной конструкции, такие как двутавровая балка/двутавровая балка/коробчатая балка…;

2)       DX1520 относится к одной из самых популярных моделей торцевого фрезерного станка для сварки элементов конструкции: он имеет допустимую зону обработки 1,5 м по вертикали и 2 м по горизонтали, что идеально соответствует размеру заготовки, поставляемой с линии производства двутавровых балок HB1500 и стандартной линии производства балок BOX;

3)       Это обычная машина для облицовки торцевых балок с релейным управлением.Без ЧПУ обработка торцевых поверхностей элементов трубной конструкции не так проста, как Фрезерный станок с ЧПУ для труб.Работа на этом оборудовании для элемента конструкции трубы требует от оператора умелого выравнивания лезвия облицовщика, как показано на втором фото;

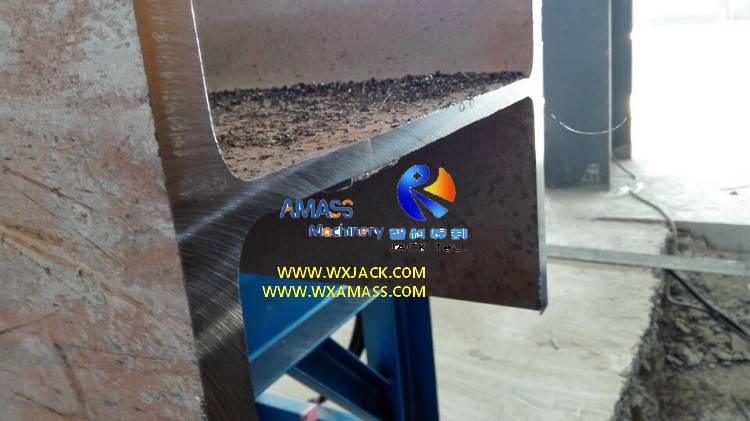

4)       С другой стороны, когда торцевые заготовки имеют прямой угол и прямую кромку, как показано на рисунке 3рд На фото двутавровой балки этот торцевой фрезерный станок с двутавровой балкой демонстрирует мощные возможности обработки и эффективность.



2. Конструкция основного корпуса двутаврового фрезерного станка серии DX:

Структура основного корпуса станка для фрезерования концов стальных балок серии DX см. 4й эскиз.Причина, по которой мы подчеркиваем здесь «основной корпус», заключается в том, что гидравлическая стойка для заготовок является еще одним важным узлом этой машины, как показано на первой фотографии.Для краткого ознакомления с гидравлическими стойками, пожалуйста, ознакомьтесь с разделом о продуктах 'Станок для фрезерования концов труб CNC-DX3040';

Ссылаясь на 4й Эскиз, основная часть типичного набора станков для торцевой облицовки сварочных конструкций серии DX включает три основных компонента:

1) Стационарная базовая кровать  I Beam Face Фрезерный станок:

а)       Это основа всего комплекса торцевого оборудования. Двумя критическими показателями его производительности являются достаточная прочность и строгая ровность.;

б)      Требования к прочности и жесткости гарантируются сырьем и технологическим процессом: Он изготовлен из высокопрочной профильной стали и сварных элементов конструкции.После сварки в заданную форму весь комплект базовой станины подвергается термообработке заодно с отжигом, что гарантирует отсутствие деформации и длительное использование станка для фрезерования лицевой стороны балки для сварки элементов конструкции серии DX;

в)       Его ровность гарантируется сборкой точной линейной направляющей для тяжелых условий эксплуатации и процессом установки на месте заказчика.Существуют оговорки по горизонтальности этого торцевого фрезерного станка двутавровой балки: допуск 0,2 мм/м и/или 0,6 мм по всей длине;

г)      В особых случаях клиенты просят литье основания.Для получения подробной информации, пожалуйста, проверьте раздел продукта 'Станок для торцевой облицовки сварочной конструкции DX3030 с литой базовой станиной';

2) Перемещение вертикальной колонки  I Beam Face Фрезерный станок:

а)       Во время работы колонна перемещается по горизонтальной точной линейной направляющей станины со скоростью либо рабочей (150~800 мм/мин) при торцовке, либо холостого хода (1200 мм/мин), когда не работает.Устанавливается на основание с помощью обработанной монтажной пластины;

б)      Критической точкой для этого компонента является его вертикальность по отношению к основанию., что должно быть тщательно проверено при монтаже и вводе в эксплуатацию торцевого фрезерного станка двутавровой балки;

3) Фрезерная каретка  I Beam Face Фрезерный станок:

а)       Это рабочий узел машины.Он устанавливается на вертикальную колонну с помощью обработанной установочной пластины в горизонтальном положении --- Во всех машинах для торцевой облицовки сварочных конструкций серии DX фрезерная головка устанавливается в горизонтальном положении для торцевой облицовки. работа;

б)      Так же, как и вертикальная колонна, во время работы фрезерная каретка перемещается вверх и вниз либо с рабочей скоростью (150~800 мм/мин.) при торцовке, либо со скоростью холостого хода (1200 мм/мин.), когда она не используется.



3. Технические параметры DX1520  I Beam Face Фрезерный станок:

Для этого фрезерного станка для двутавровых балок DX1520:

Нет.

Параметр

DX1520 Машина для торцовки сварочных конструкций

(Фрезерный станок для труб)

1

Размещение Макс.   Размер поперечного сечения заготовки Высота × Ширина =

1500 × 2000 мм


2

Горизонтальная торцевая сторона   Скорость

150~800 мм/мин

Рабочая скорость,   преобразователь частоты, инвертор переменного тока

3

Облицовка каретки на холостом ходу   скорость в горизонтальном и вертикальном направлении

1200 мм/мин

Постоянная скорость

4

Вертикальная торцевая сторона   Скорость

150~800 мм/мин

Рабочая скорость,   частотно-регулируемый привод

5

Конечная грань оси X&Y   Руководство по фрезерованию

С сверхмощной точной линейной направляющей,   устанавливается на корпус машины

6

Горизонтальное вождение   Мотор

2,0 кВт

Переменная частота   двигатель

7

Вертикальный двигатель

3,0 кВт

Переменная частота   двигатель

8

Мощность фрезерной головки

7,5 кВт


9

Шпиндель фрезерной головки   Революция

75~420 об/мин

6 класс Революция   регулируемый

10

Диаметр облицовки   Резак

Ø125~250 мм

Ø 200 с   машина

11

Шпиндель фрезерной головки   Инсульт

Д=100 мм


12

Гидравлический привод   Зажим заготовки

Разработан на основе потребительского спроса и   размер и структура заготовки

13

Электроэнергия   Технические характеристики

3P AC380V, 50 Гц, 15 кВт для материкового Китая


на:
под:
