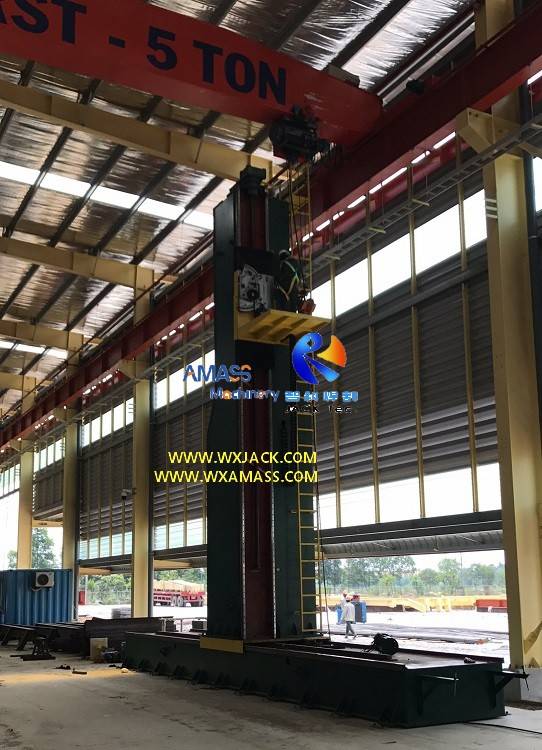

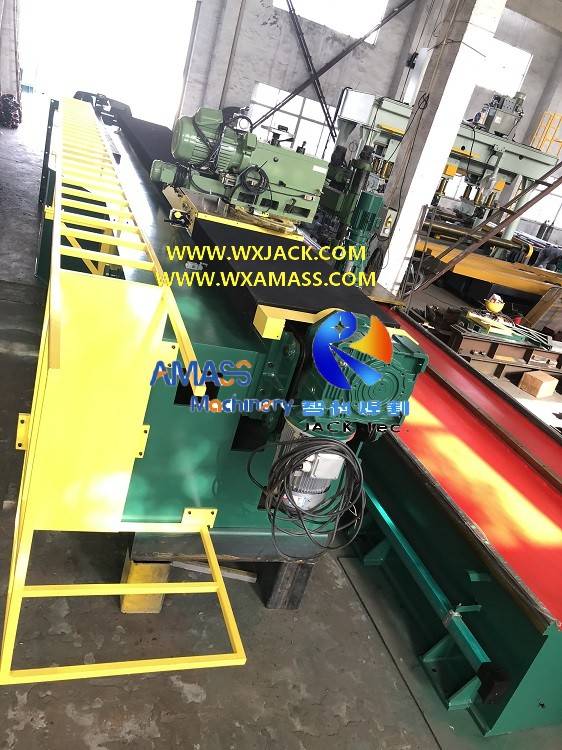

Wuxi JACK очень хорош в проектировании и производстве тяжелых фрезерных станков для торцевой поверхности балки, особенно модели DX40xx (относится к допустимой высоте торцевого хода 4 м) и выше.На данный момент мы поставили клиентам несколько комплектов станков для торцовки торцевых поверхностей DX4060/ DX4080/ DX5080/ DX6080 для тяжелых условий эксплуатации.Первая и вторая фотографии — это два комплекта DX6080, которые мы доставили клиентам из Китая и Вьетнама соответственно.
1) В области производства и механической обработки элементов сварочных конструкций тяжелые детали высотой 4 м и выше не составляют большой доли.Вместо этого довольно мало: максимум около 5–10%.Просто учтите спецификацию заготовки, доставленной из Линия по производству двутавровых балок 1,5 м / 1,8 м / 2 м каждый, и от Линия по производству балок BOX 1,2 м / 1,5 м каждый, мы можем узнать, как редко появляются такие «Большие»;
2) В основном, на тех рабочих площадках, где используются очень большие заготовки, есть потребность в применении такой торцевой машины для тяжелых условий эксплуатации: например, атомная электростанция / большой мост (мост через море, мост через залив ...) / большой корабль и т. Д .;
3) Фрезерный станок для двутавровых балок серии DX относится к специальному оборудованию, в основном предназначенному для обработки торцов элементов стальных конструкций, включая трубы, двутавровые балки, двутавровые балки, коробчатые балки и резервуары. нишевому продукту этой спецтехники, занимающему не более 10% применения;
4) С другой стороны, его разработка / пилотное производство / ввод в эксплуатацию сопряжены с рядом проблем, по этой причине лишь небольшой процент поставщиков в отрасли сварочного и режущего оборудования имеет возможность поставлять такие сверхмощные концевые фрезерные станки для стальных конструкций и Wuxi JACK. является видным членом этой небольшой команды.Мы обсудили несколько моментов по проектированию и производству такого крупного оборудования в разделе «Продукция» 'DX5080 Фрезерный станок для сварки элементов конструкции', пожалуйста, проверьте. В этом разделе мы продолжим тему установки, потому что установка имеет решающее значение для нормальной и хорошей работы такого сверхмощного торцовочного станка.
Фрезерный станок для двутавровых балок серии DX обычно разбирается на компоненты и узлы для транспортировки и повторно собирается на объекте заказчика. Для крупногабаритных и тяжелых концевых фрезерных станков необходимо учитывать три особых момента.:
а) Для фрезерного станка по торцу балки его базовая станина должна поддерживаться на ровном уровне со строгим вниманием, особенно для крупногабаритного станка для торцевой обработки торцов, для проверки и проверки необходимо использовать измерительный прибор теодолита;
б) Требование: поддерживать ровность станины в пределах допуска 0,3 мм/м, а линейность горизонтальной направляющей (это точная линейная направляющая для тяжелых условий эксплуатации) должна поддерживаться в пределах допуска 0,6 мм по всей ее длине;
а) Для сверхмощного фрезерного станка по торцу балки DX6080 колонна имеет длину 8,4 м и поперечный размер сечения 1,75x1,55 м.Пожалуйста, проверьте 3рд и 4й фотографии обращения с этим огромным компонентом во время транспортировки сверхмощного фрезерного станка для торцевой поверхности балки DX6080;
я. Подъем колонны в вертикальное положение мостовым краном (грузоподъемностью 15 тонн и выше)/ стропами/ распорками;
II. Установите вертикальную колонну на горизонтальную станину станка с помощью соединительных планок с помощью 20+ высокопрочных болтов М24 с соблюдением предусмотренного момента затяжки;
III. Убедитесь в вертикальности возведенной колонны и проверьте ее тяжелым молотком и другим инструментом для измерения вертикальности.Для сверхмощного фрезерного станка по торцу балки вертикальность колонны имеет жизненно важное значение, иначе совокупная ошибка может создать фатальную проблему для работы машины;
Как видно из 5й фото, люди, работающие над установкой DX6080 Heavy Duty End Facing Machine, носят ремни безопасности, хотя они стоят на рабочих стендах --- Да, работая на «большой высоте» 10 м и выше, безопасность является главным фактором, который необходимо учитывать.
Для этого торцовочного станка DX6080 для тяжелых условий эксплуатации (фрезерный станок для торцевой обработки):
Нет. | Параметр | DX6080 Фрезерный станок для торцевой поверхности балки для тяжелых условий эксплуатации | |
1 | Применимо Макс. Размер поперечного сечения заготовки Высота × Ширина = | 6000 × 8000 мм | |
2 | Горизонтальная торцевая поверхность Скорость фрезерования | 100~800 мм/мин | Рабочая скорость, преобразователь частоты, инвертор переменного тока |
3 | Облицовка каретки на холостом ходу скорость в горизонтальном и вертикальном направлении | 1200 мм/мин | Постоянная скорость |
4 | Вертикальная торцевая поверхность Скорость фрезерования | 100~800 мм/мин | Рабочая скорость, преобразователь частоты, инвертор переменного тока |
5 | Горизонтальные и Вертикальная торцевая направляющая | Точная линейная направляющая для тяжелых условий эксплуатации, устанавливается на станину станка и вертикальную стойку | |
6 | Горизонтальное вождение Мотор | 5,5 кВт | Переменная частота двигатель |
7 | Вертикальный двигатель | 5,5 кВт | Переменная частота двигатель |
8 | Мощность фрезерной головки | 7,5 кВт | |
9 | Революция шпинделя фрезерной головки | 75~420 об/мин | 6 класс Революция регулируемый (75.105.150.210.300.420) |
10 | Диаметр облицовки Резак | Ø125~250 мм | Ø 200 с машина |
11 | Шпиндель фрезерной головки Инсульт | Д=250 мм | |
12 | Электроэнергия Технические характеристики | 3P AC380V, 50 Гц, 15 кВт для материкового Китая |
