Многофункциональный инвертор или фрезерный станок с ЧПУ для стальной конструкции

A. Использование и применение фрезерного станка с гидравлическим зажимом стальной конструкции серии Wuxi JACK DX:
B. Категория и модели фрезерных станков с гидравлическим зажимом двутавровой балки серии DX: классификация на основе высоты заготовки/стиля управления
C. Конструкция и основные узлы стальной конструкции серии DX Фрезерный станок для торцовой балки H: Горизонтальное основание / Вертикальная колонна / Каретка фрезерной головки / Механическая система подачи / Точная линейная направляющая для тяжелых условий эксплуатации / Защитный блок для защиты направляющей
D. Технические параметры фрезерного станка для стальной конструкции двутавровой балки серии Wuxi JACK DX:


штат:
Количество:

А. Использование и применение фрезерного станка для торцевой поверхности двутавровой балки с гидравлическим зажимом стальной конструкции серии Wuxi JACK DX:

1. Станок для торцевой обработки двутавровых балок серии DX широко используется на позиции EOL (конец линии) на любой линии по производству стальных конструкций и в группе машин для полировки торцевой поверхности элементов стальной конструкции: H-балка, I-балка, BOX-балка, T-балка, поперечная балка, и т. д.;

Наиболее распространенные детали на фрезерном станке Wuxi JACK H Beam End Face: (Рисунок 1)

Рис.1 Фрезерный станок для торцевой поверхности балки BOX IH

2. Оснащен ЧПУ, Фрезерный станок с ЧПУ для торцевых торцов двутавровой балки также можем выполнить торцевое фрезерование все виды заготовок формы поперечного сечения, например, трубы круглой формы и любые специальные элементы конструкции.;

Примеры заготовок для фрезерного станка с торцевой поверхностью двутавровой балки со стальной конструкцией с ЧПУ серии Wuxi JACK CNC-DX: (Рис.2)

Рис.2 Фрезерный станок для торцевой поверхности балки Pipe BOX IH

3. Фрезерный станок для торцевой поверхности двутавровой балки серии DX широко используется в отраслях, где требуется торцевая обработка заготовок: стальные конструкции/транспортные средства/трубопроводы/атомные электростанции/большие мосты (мост через море, мост через залив…)/большой корабль и т. д.

Б. Категория и модели фрезерных станков с гидравлическим зажимом двутавровой балки серии DX:

1.   Классификация станков для торцевой обработки двутавровых балок с гидравлическим зажимом по высоте заготовки:

1) Модели чехлов из DX0810 для высоты 800 мм и ширины 1000 мм, до DX6080 для высоты 6000 мм и ширины 8000 мм;

2) Часто выбираемые модели включают DX15xx (DX1520/ DX1530/ DX1540) и DX12xx (DX1215/ DX1218), применяемые при производстве двутавровых стальных конструкций и коробок;

3) Модели DX20xx (DX2030/DX2040) и DX30xx (DX3030/DX3050) часто выбираются покупателями;

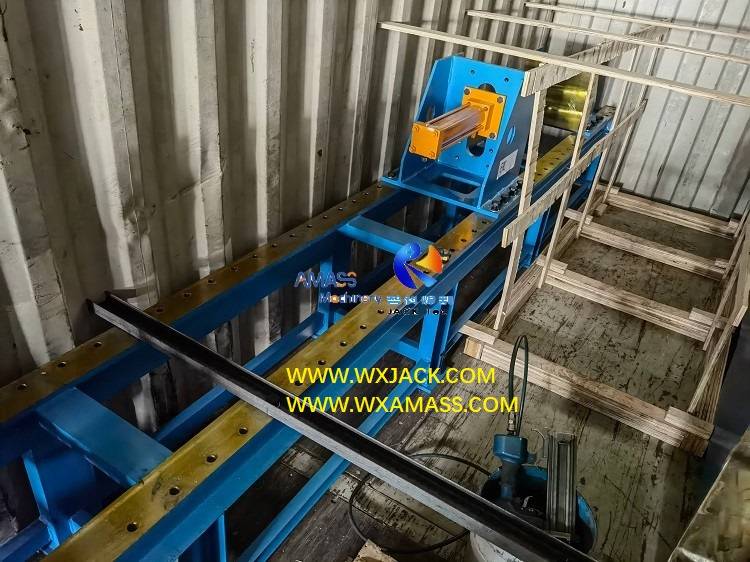

Wuxi JACK Стальная конструкция H-образной торцевой фрезерной машины: (Рис.3)

Рис.3 Фрезерный станок для торцевой поверхности балки Pipe BOX IH

2. Классификация стальных конструкций Фрезерный станок для торцов двутавровой балки с управлением Style:

Два основных типа инверторного управления и управления ЧПУ:

1) Инверторное управление предназначено для заготовок с обычный 90° прямоугольное сечение: H/BOX/T-балка/поперечная балка;

2) ЧПУ-управление применимо для заготовок любого сечения:

Wuxi JACK Гидравлический зажим с ЧПУ Фрезерный станок с двутавровой балкой: (Рис.4)

Рис.4 Фрезерный станок для торцевой поверхности балки Pipe BOX IH

С. Конструкция и основные узлы фрезерного станка для торцевой поверхности двутавровой балки со стальной конструкцией серии DX:

Один комплект фрезерного станка для торцов двутавровой балки модели DX в основном состоит из:

1. Горизонтальная базовая кровать: Во время работы вертикальная колонна перемещается вперед и назад вдоль основания, образуя торец в направлении X;

2. Вертикальная колонна: Во время работы фрезерная каретка перемещается вверх и вниз в вертикальном направлении, выполняя торец в направлении Y;

3. Каретка фрезерной головки фрезерного станка с торцевой поверхностью двутавровой балки с гидравлическим зажимом:

1) Это основной блок, установленный на вертикальной стойке с помощью монтажной панели;

2) На фрезерной каретке установлен смазочный насос, осуществляющий смазку направляющих движения фрезерной головки;

3) Фрезерная головка Wuxi JACK имеет угол поворота 0–45 °., это исключительная возможность Фрезерный станок для торцевых торцевых балок Wuxi JACK H.Его можно использовать для фрезерования торцевой поверхности элементов конструкции с наклонной поверхностью;

Каретка фрезерной головки в стальной конструкции Wuxi JACK Торцевой фрезерный станок с двутавровой балкой: (Рис.5)

Рис.5 Фрезерный станок для торцевой поверхности балки Pipe BOX IH-3

4. Лицевой клинок: Это расходные материалы фрезерной головки.Это международный стандарт и универсальная модель, легко доступная на рынках по всему миру;

5. Механическая система подачи стальной конструкции. Станок для торцевой обработки двутавровых балок:

1) Движение фрезерной головки в направлениях X/Y осуществляется с помощью двигателей переменного тока серии Y;

2) Горизонтальное перемещение передается шестерней и рейкой;

3) Вертикальное перемещение передается ходовым винтом;

4) Движение по оси X и Y осуществляется с помощью сверхмощных точных линейных направляющих;

Механическая система подачи в фрезерном станке с гидравлическим зажимом двутавровой балки Wuxi JACK: (Рис.6)

Рис.6 Фрезерный станок для торцевой поверхности балки Pipe BOX IH 51- 100_7565

6. Система управления и гидравлическая система;

7. Точные линейные направляющие для тяжелых условий эксплуатации в торцевом фрезерном станке Wuxi JACK Beam: (Рис.7)

Рис.7 Станок для фрезерования торцов балок Pipe BOX IH 69- IMG_2257

8. Защитный блок для защиты направляющих: В ходе торцевого фрезерования образуются отходы и фрагменты.Для защиты критических узлов торцевой фрезерной головки и направляющей направляющие в обоих направлениях защищены масштабируемыми крышками.

Д. Технические параметры фрезерного станка для стальной конструкции двутавровой балки серии Wuxi JACK DX:

Параметр

Инверторное управление серии DX/управление ЧПУ

Фрезерный станок для торцов двутавровой балки

Модели

ДХ0810 ~ ДХ6080

ЧПУ DX1010 ~ ЧПУ DX4080

Размер поперечного сечения заготовки Диапазон высоты

800 мм ~ 6000 мм

Применимо для заготовок

H Beam/ I Beam/ T Beam/ BOX Beam/ Поперечная балка/ Труба/ Любые виды элементов специальной конструкции

Диапазон длины заготовки

5 м ~ 24 м или любая доступная длина

Горизонтальное направление Ширина заготовки Скорость фрезерования торцевой поверхности

150~ 600 мм/мин

Рабочая скорость, ЧРП, ПЛК   управление/управление ЧПУ

Колонна и фрезерная головка Скорость холостого хода в направлении ширины и высоты заготовки

1500 мм/мин;

2000 мм/мин

Фиксированная скорость

Вертикальное направление Высота заготовки Скорость фрезерования торцевой поверхности

150~ 600 мм/мин.

Рабочая скорость, ЧРП,   Управление ПЛК/управление ЧПУ

Горизонтальное и вертикальное направление. Ширина и высота заготовки. Направляющая движения для фрезерования торцевой поверхности.

Тяжелый режим Точный   Линейная направляющая, установленная на станине станка и вертикальной стойке.

Мощность фрезерной головки

7,5 кВт

Сделано профессиональным поставщиком

Революция шпинделя фрезерной головки

65 ~ 715 об/мин

6-ступенчатая регулировка Revolution
