Средняя большая стальная конструкция DX3030

1. Общее введение на DX3030:
2. Структура DX3030: корпус машины / горизонтальный кровать / вертикальное столбцом / конец фрезерная карета / работа
3. Технические параметры DX3030:

штат:
Количество:

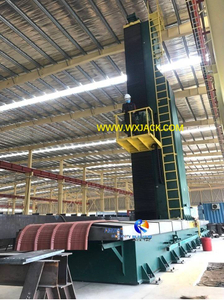

1) На прикрепленной первой фотографии набор большой сварочной конструкции DX3030, фрезерной машины, собирался иметь операцию с фрезерованием конечной поверхности на кусочке большой заготовки из луча с большой коробкой;

 2) При визуальном осмотре эта заготовка из луча коробки имеет размер поперечного сечения длиной около 2500 мм. Итак, что эта машина может поддержать вас как клиента?



1. Общее введение на DX3030 H BEAR COND MACHENTING MACHINE:

1) DX3030 относится к максимальному козому лицевому ходу длиной 3000 мм шириной 3000 мм. Он принадлежит средним большим моделям машины;

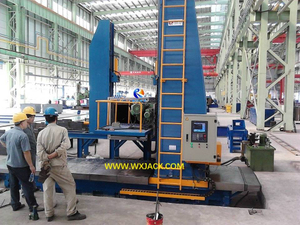

2) Для вертикального хода выше 2000 мм, рабочая платформа должна иметь функцию повышения, а также сама фрезельскую головку , чтобы получить удобную эксплуатационную операцию на лицевой стороне, контролируемая работающим персоналом. Пожалуйста, проверьте прикрепленную вторую фотографию: для набора стальной конструкции DX6080 H Лучана, экспортированная в Вьетнам, Wuxi Jack в 2018 году;

3) В рамках области средней большой и большой моделей DX3030 является одной из самых выбранных моделей из -за ее подходящего размера заготовки в практическом использовании;

4) Без ЧПУ этот обычный тип стальной конструкции H Лучаной фрезерной машины лучше всего подходит для фрезерования на поверхности на квадратной или или прямоугольной перекрестной заготовке, включая лучевой лучевой/ я/ I Beam/ Box, в качестве случая на первой фотографии.



2. Структура фруэльзирующей машины для личинного лица DX3030 H:

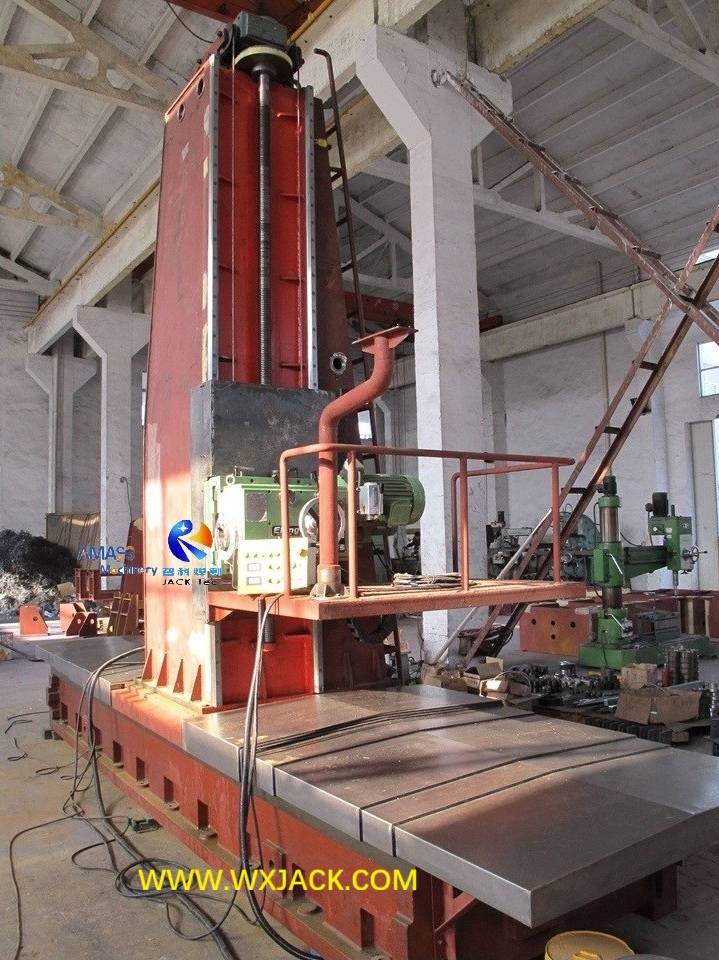

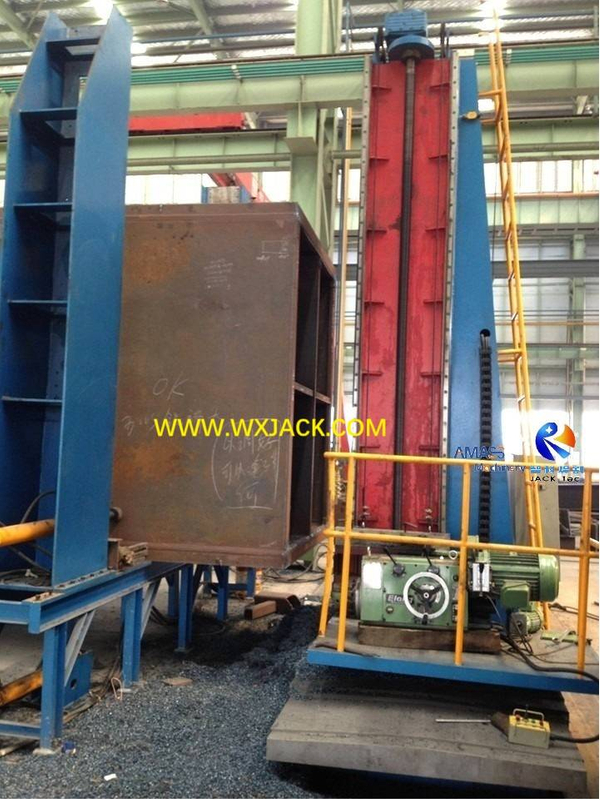

1) Типичные механические рамы машины, пожалуйста, см. 3 и 4 фотографии, в состоянии до рисования и после покраски соответственно. На первый взгляд, он выглядит похоже на сварочный манипулятор , но совершенно разные виды оборудования. Машины на двух фотографиях - Model Machine DX1520, самая популярная модель ее группы продуктов;

2) Машина для фрезерной машины для фрезерования Heam Beam Leach имеет четыре основных частях:

а) Горизонтальный слой в фрезерной машине для лицевой поверхности HEAM HEAM:

я. Он фиксируется в полу мастера, твердый и прочный. При большинстве большинства приложений он сделан из членов сварочной структуры. Его высота зависит от конкретной модели машины. Для этой модели DX3030 она имеет высоту около 600 мм;

II Функции этого блока заключается в том, чтобы служить основой всей машины и образует скользящую основу вертикальной колонны (отсюда и головка) вдоль оси x в процессе фрезерования лица;

б) вертикальная колонна фрезерной машины HEAM HEAM HEAM:

я. Он подходит вдоль вышеупомянутого горизонтального слоя с двигательным приводом. Он имеет два типа скорости: одиночная высокая скорость холостого хода 1200 мм/ мин. Когда не в конце фрезерования и регулируемой рабочей скоростью 100 ~ 800 мм/мн. ; Последняя скорость контролируется инвертором переменного тока;

II Функция этой единицы состоит в том, чтобы сформировать пространственное движение движения фрезерной каретки вдоль оси x и y;

C) Конечная лицевая карета в HEAM LEAM FEACH MACHING :

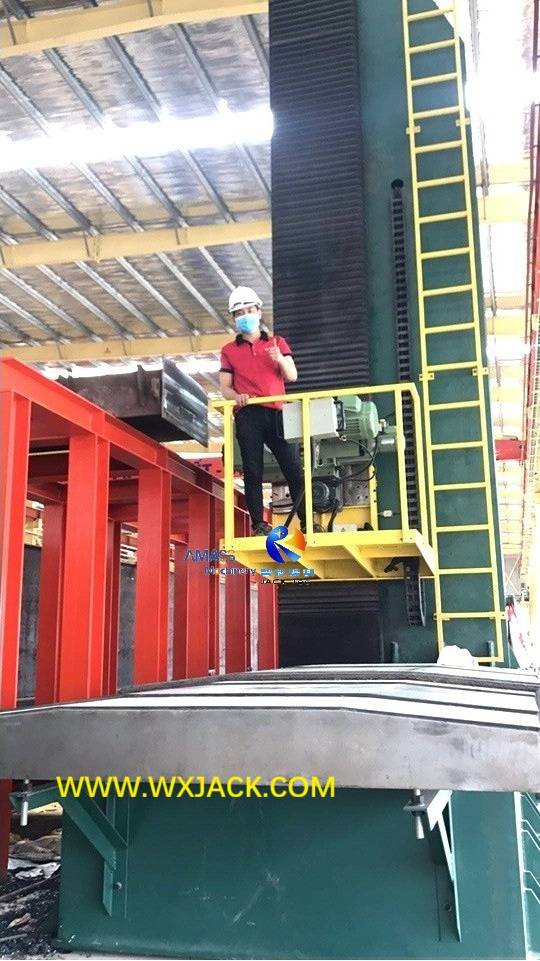

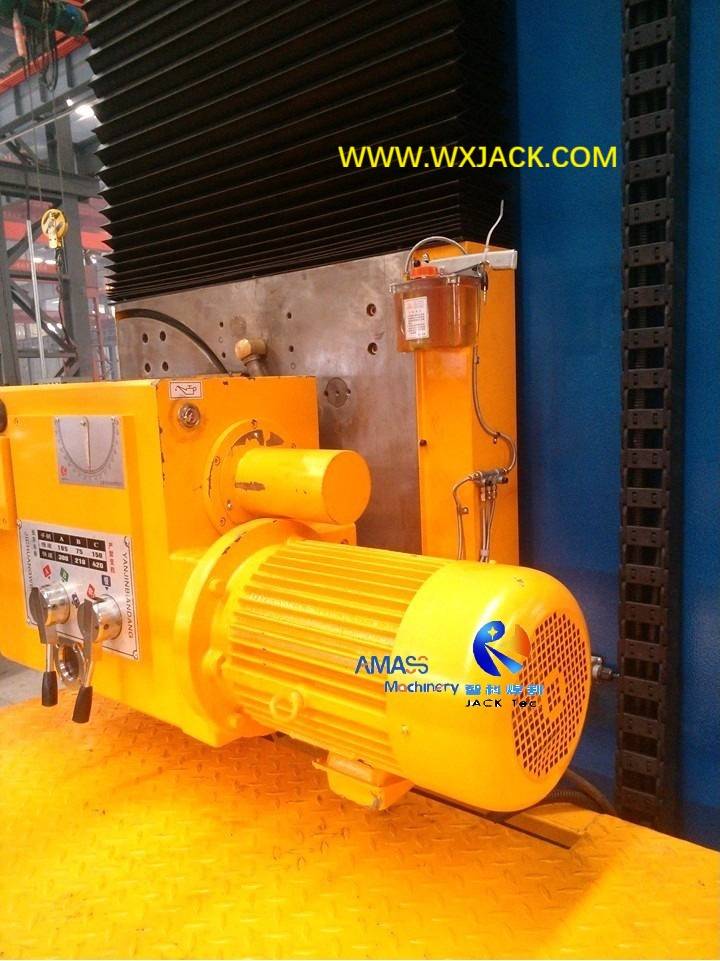

я. Это рабочая единица машины . Он состоит из измельчения головы и его установки. Пожалуйста, проверьте прикрепленное 5 фото;

II Установка плата перемещается вверх и вниз по вертикальному столбцу под приводом двигателя переменного тока, что привело к тому, что головка фрезерования поднимается вверх и вниз, выполняя операцию на оси Y;

г) Работая стоянка на фрезерной машине с конечным лицом HEAM:

я.   Это для оператора, чтобы стоять в течение периода работы. Он сделан из рисунки, с защитой рельсов по одному полному кругу;

II Для оборудования моделей ниже 2000 мм допустимого удара (за исключением), например, DX15XX/DX10XX/DX12XX…, это положение фиксируется в нижней части вертикального столбца;

iii.   В то время как для моделей выше 2000 мм допустимого удара (включая), например, DX2030/ DX3030/ DX4080 ... это положение поднимает тип, интегрированный с фрезелью, двигаясь в качестве интегрального блока во время работы. Пожалуйста, проверьте прикрепленное 2 фото.



3. Технические параметры DX3030 H BEAR COND MACHING MACHING :

Нет.

Параметр

Обычный тип среднего большого DX3030

Стальная конструкция h лучевая фрезеровая машина

1

Применимо макс.   Заготовка поперечного сечения Высота × ширина =

3000 × 3000 мм


2

Горизонтальная конечная скорость фрезерования

100 ~ 800 мм/мин

Рабочая скорость, переменный частотный диск

3

Скорость холостого хода обращена в горизонтальном и вертикальном направлении

1200 мм/мин

Постоянная скорость

4

Скорость вертикальной конец вертикальной лицевой лицевой поверхности

100 ~ 800 мм/мин

Рабочая скорость, переменный частотный диск

5

X/Y

Heavy Duty точная линейная guiderail, установленная на базовую кровать и колонку

6

Горизонтальный водительский двигатель

2,2 кВт

Переменный частотный двигатель

7

Вертикальный двигатель вождения

3,0 кВт

Переменный  частотный двигатель

8

Меняная мощность головы

7,5 кВт

Сделано на материковой части Китая

9

Революция в шпинделе измельчения

75 ~ 420 об / мин

6 классов революция регулируется

10

Диаметр обратного реза

Ø125 ~ 250 мм

Ø 200 оснащен машиной

11

Шпиндель из фрезерования

L = 100 мм


12

Гидравлическая стойка заготовки (необязательно)

1 набор

1 набор насосной станции; Количество стойки зависит от длины заготовки
