1. Схема на способность гидравлического привода ytj-40 h

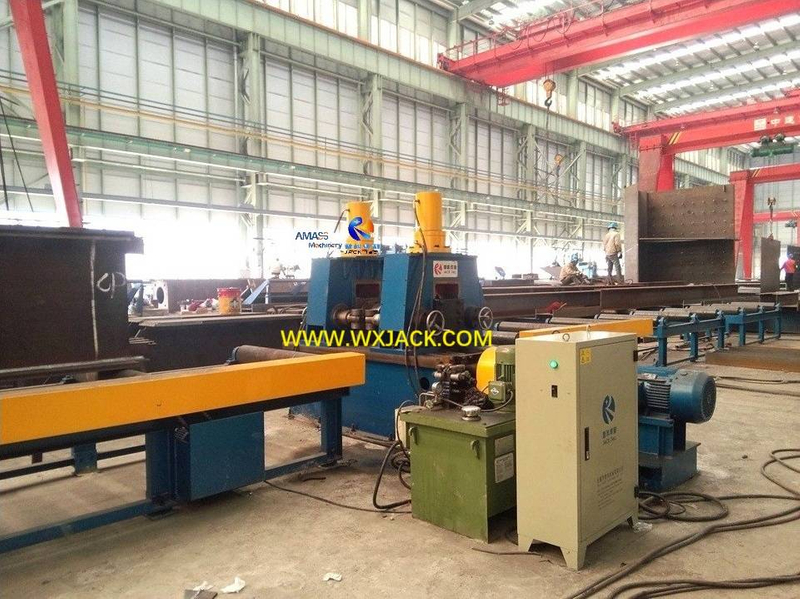

1) Рабочий сайт: прикрепленная первая фотография показывает кусок сварки H Луча, выпрямлялся из набора модельной машины Wuxi Jack YTJ40. При визуальном осмотре, этот кусок H Beam имеет толщину фланца около 30 мм, что находится в рамках рабочей емкости модели YTJ-40;

2) Выпрямляющая емкость:  в качестве третьего набора основной машины для производства HEAM HEAM после HEAM GEANG MACHNEAR и HEAM BEAR MARGED ARC СВОЙСТВА , YTJ-40 представляет собой модель Гидравлического привода серии YTJ HI, для выпрямления углеродной стали Q345  (прочность на растяжение 510 ~ 600 МПа), с гуще фланда H-луча до 40 мм;

3)  Конечно, здесь 'Светлый ' сравнивается с другими моделями гидравлического привода серии YTJ. В качестве сравнения с машиной для выпрямления луча HEJ Mechanical Hyj серия H , YTJ-40 обладает очевидной более высокой способностью выпрямления. Две модели имеют различное целевое приложение.

2. Выпрямление принципа гидравлической автоматической автоматической автоматической HEMATION HEMATION GUMATIC :

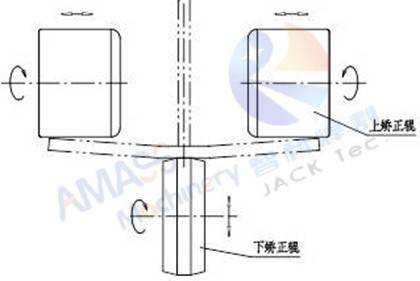

См. Ниже эскиз по принципу выпрямления на фланце H Beam:   ( рис.1 )

1) Рабочая раздел в автоматической машине выпрямления луча H:

а) Показано в приведенном выше эскизе,  для каждого набора автоматического машины гидравлического привода серии Wuxi Jack Series есть два куска выпрямляющих роликов верхнего положения и один кусок выпрямляющего нижнего положения, сочиняющий полость формы T:

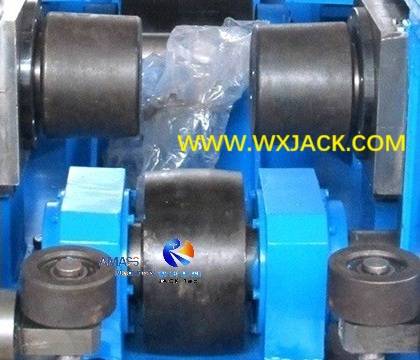

Выпрямление роликов в Т Рабочая полость машины: ( Рис.2 )

б)  это критический рабочий раздел для выполнения операции выпрямления фланца H луча;

2) Один боковой фланец, выпрямляющий в автоматической машине для выпрямления пучка:

а) Действие: Во время процесса выпрямления, приводящего в движение цилиндрами гидравлического насоса, два набора верхних выпрямляющих роликов спускаются вниз и нажимают на фланце H Beam с большой силой;

б) Учительная деформация:  С связным действием верхних и нижних трех кусочков выпрямляющих роликов фланец H луча имеет пластическую деформацию в состоянии напряжения трех точек и был выпрямлен в машине;

C) Выпрямление вместе с передачей:  Тем временем ролик выпрямляет дно вращается под приводом редуктора двигателя конвейера. Таким образом, луч заготовки H перенесен вперед, проходя через область выпрямления T -полости непрерывно вдоль конвейера, и его фланцевой фланец последовательно выпрямлялся внутри полости формы T;

D) с этим рабочим процессом один боковой фланцевый фланцевый луча катится и непрерывно выпрямляется по всей своей длине;

e)  Если один раз выпрямление не выпрямляет фланца до требуемой планозности, должно быть сделано второе выпрямление. Но большая часть состояния, однократная работа по выпрямлению достаточно для достижения цели;

3) Весь кусок луча H выпрямлен в машине выпрямляющего фланца H:

Другая сторона фланца H луча выпрямлена так же. Это означает, что для одного куска сварки H луча необходимо пройти через оборудование два раза, чтобы быть выпрямленным;

4) Упорная емкость YTJ-40:  два куска выпрямления топ-выпрямления имеют структуру корпуса вала, с большой способностью нагрузки:

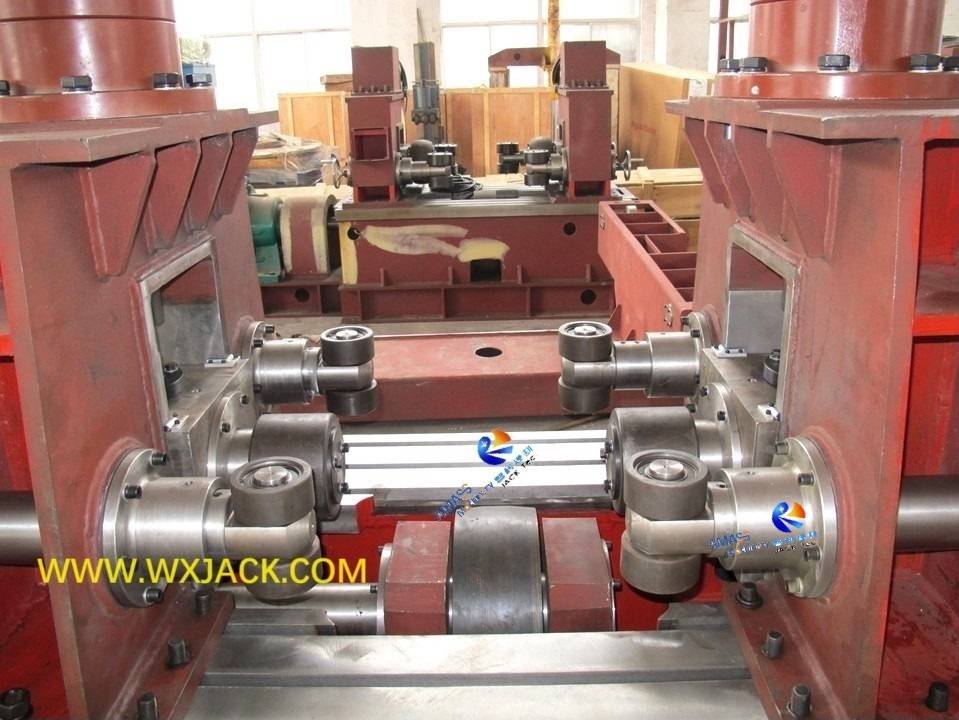

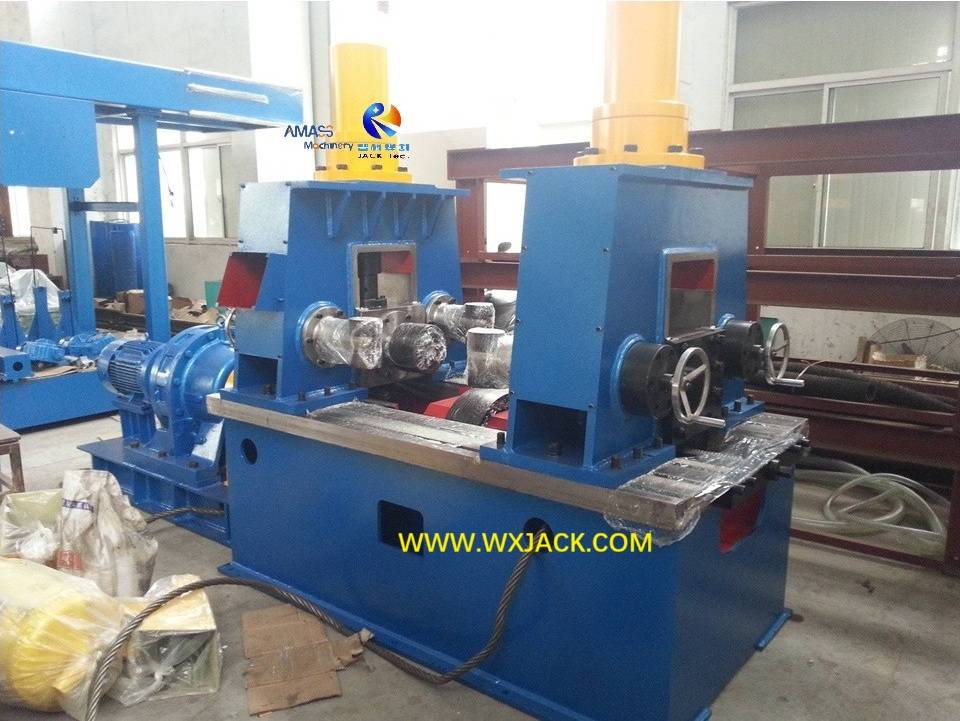

Вниз по масляному цилиндру Wuxi Jack ytj40 H Машина выпрямления луча: ( Рис.3 )

б) Движущая сила:  два куска выпрямления топ -выпрямления приводят к гидравлическому насосному станции с помощью двух наборов цилиндров. Нисходящее движение двух топ -выпрямляющих роликов находится в фазе. Это основное различие между гидравлическим приводом серии YTJ и машиной для выпрямления луча Hyj Hyj H I I;

в) Производительность:  с скоростью выпрямления 9 000 мм/мин. , гидравлическая выпрямляющая машина YTJ-40 обладает высокой эффективностью;

D) Существуют входные и выходные конвейеры на передней и задней стороне механической основной рамы машины YTJ40, для переноса HEM HEM в и из них.
