Z15/Z18/Z20 Обычный размер.

A. Применение Z15 ~ Z18 Автоматическая штука для IH Beam Сборка и сварная сварная машина:

1.  Функция: как и первая типичная группа производственной машины H Beam в технологии процесса производственной линии пучка , Z15 / Z18 / Z20 Автоматическая машина для сборки пучка производит наполовину готовую заготовку из собранного пучка IH, с поперечным веб -высотой 1500 мм / 1800 мм / 2000 мм соответственно ::

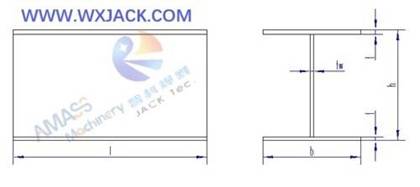

1)  Вид поперечного сечения на собранном пучке: ( рис.1 )

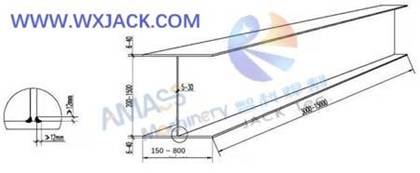

2)  Встрельный вид на сборку IH BEAM: ( Рис.2 )

2. Режим работы: эти модели Z15 ~ Z20 У машины есть 2 основных шага для изготовления на собранном IH Beam:

1) Автоматическая сборка на фланцах и в Интернете в форму луча H:

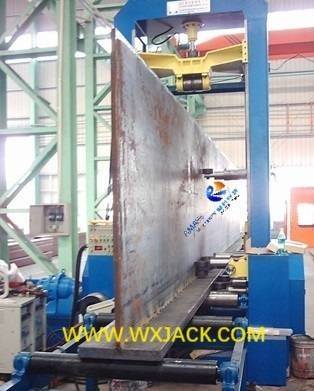

Момент модели Wuxi Jack Z20 , сборка куска T Beam: ( Рис.3 )

2)  В то же время, автоматическая ₂ сварка CO на конвертированном HEM:

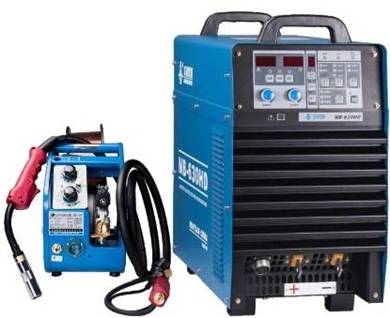

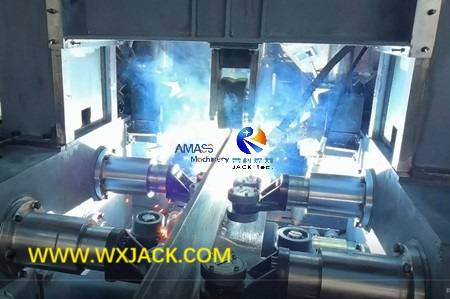

Сварка СОС В ₂ МОДЕЛЕВОЙ МЕТВОДИТЕЛЬСТВО ВОУСКИЙ Z15 на Собранном Т -луче: ( Рис.4 )

3. Преимущества автоматической машины для сборочного пучка:

1) экономия затрат на рабочую силу: операция включает только одного оператора вместо двух операторов в ручной машине;

2)  обеспечение качества : стабильное и последовательное сборка и качество сварки;

3)  меньше требований к мастерству и опыту оператора, чем ручной рабочие режима;

B.  Технический вид на Z15 ~ Z18 Автоматический iH Beam Assembly Machine:

1.  Основные подразделения машины:

Установка пучка IH реализуется в моде:

1) Два набора ₂ газового источника сварки с газовой газовой

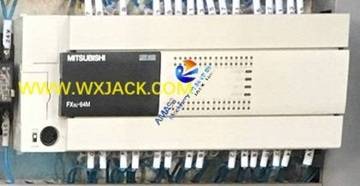

2)  Рабочая логика, особенно длина и интервал шва сварки, контролируются ПЛК : ( Рис.6 )

3)  Скорость работы контролируется с помощью инвертора A.C. и мгновенно отображается на цифровом дисплее: ( Рис.7 )

4) Режим привода сборки: фланцевая и веб -подгонка и сила выравнивания из гидравлических цилиндров, которые влекут за собой тяжелые и стабильные: ( Рис.8 )

2.  Важность высокой точности для автоматической сборки пучка и сварки пучка:

1)  Первые факторы: во время процесса сборки HI BEAM «Высокая точность » является главным запросом на производительность машины. Параметры управления включают:

а)  размер и контур собравшегося поперечного сечения заготовки;

б)  длина и интервал сварки стежков на собранном пучке;

2)  Причина в том, что важной задачей этой автоматической машины является сборка фланцев и веб -сайтов в структуру H и укрепить его с помощью сварки подключения;

3. ) ​₂ ​

3.  Принцип работы автоматической сборочной сборочной машины IH и привязки:

Во время своей работы машина зажимает и выравнивает обе стороны фланца и веб -сайта вместе, обеспечивая точную и прямую сборку. Весь процесс можно разделить на 2 основных этапа :

1)  TEAM Сборка: собирает один кусок фланца и один кусок веб -сайта в '┷ ' Луч или конвертированный T -луча;

2) H Луч в сборе: переверните собран T -луча 180 ° и собирает второй кусок фланца, превращая заготовку в кусок H Beam;

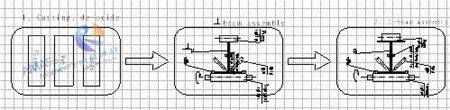

3)  Общее представление о принципе и основных этапах моделей Z15 / Z18 / Z20 на сварке и сварке с помощью H : ( Рис.9 )

4. Выравнивание фланцев и веб -сайта в автоматической машине для сборочного пучка:

1) Привод: из -за тяжелой силы, необходимой для позиционирования и выравнивания, операция управляется гидравлической передачей, с обеими сторонами зажимают и выровнены синхронно, обеспечивая точный контроль в Интернете и фланца H -луча с различными спецификациями:

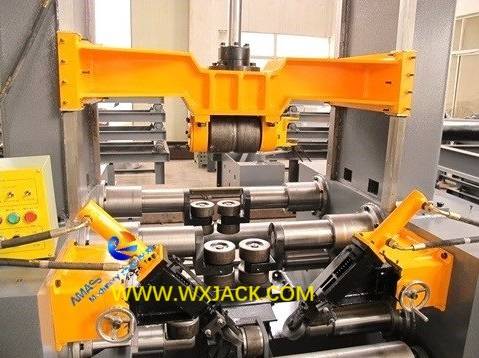

Way of H Beam вписывается в модель Wuxi Jack Z15 : ( Рис.10 )

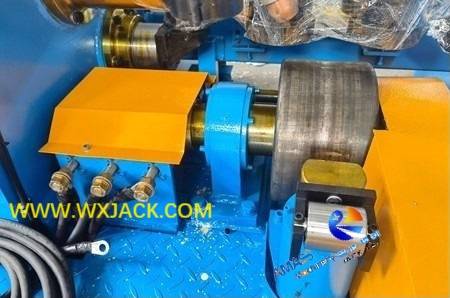

2)  Ролики с высокой точностью выравнивания: Автоматическое выравнивание является точным, для партии пучка TEAM/ IH с той же спецификацией не нужно каждый раз вносить регулировку. Эксцентричный ролик используется для регулировки пожима:

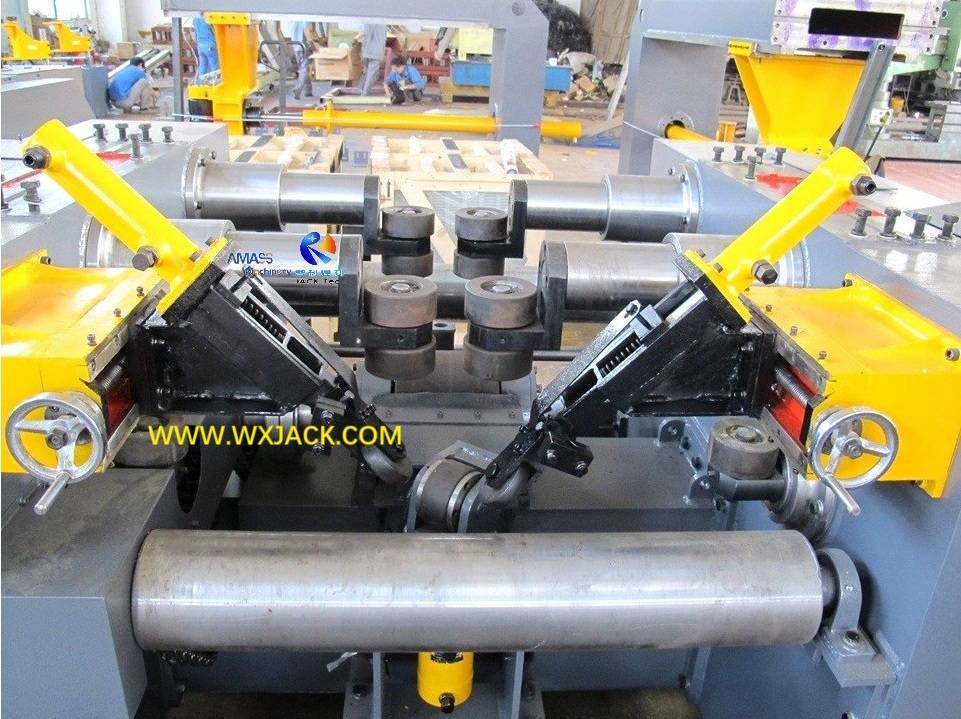

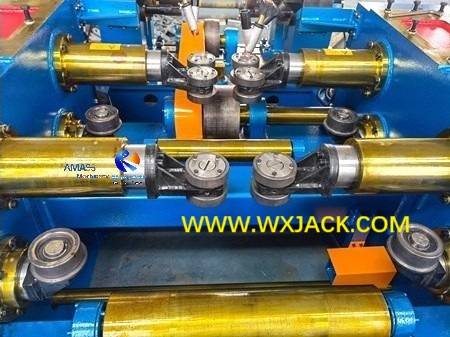

Пары выравнивания роликов, на разных уровнях высоты, для установки на фланцах и веб -сайтах соответственно, в машинах Wuxi Jack Z моделей  : ( Рис.11 )

3) Выравнивание фланца и веб -конца. Во время работы стойки остановки, приведенные гидравлической системой на краю HEAM, играют роль обеспечения идеального выравнивания на краю веб -сайта и фланцев. Это эксклюзивная единица машины Wuxi Jack:

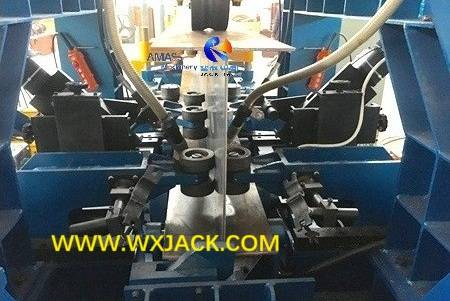

Деликатный дизайн выравнивания конец фланцев с Интернетом, в Wuxi Jack Z Models Машины: ( Рис.12 )

C. Система электрического управления Z15 / Z18 / Z20  Автоматическая машина для сборки луча:

Важность: в качестве командного центра по эксплуатации, электрическая система управляет работой машины, достижение стабильного и высокого стандартного автоматического рабочего режима:

1.  PLC --- Программируемый логический контроллер:

1)  Роль: ПЛК является элементом ядра электрического управления. Его функция выполняется на сварке пучка TIH и ₂ сварке CO, основанной на заранее определенных рабочих шагах, которые составлены в PLC производителем машины;

2) Рабочий режим: во время работы PLC отправляет команду в форме цифрового сигнала, контролирующие элементы функции действуют соответственно, выполняя задачи позиционирования H Beam Web и Flance, для/RVR конвейера ввода и выходного привода, запуска сварки и т. Д.;

3)  Преимущества ПЛК: Изменение логики управления машиной включает в себя только компиляцию программы ПЛК, вместо переработки или замены схемы жесткой проводной реле. Это самая заметная заслуга с PLC;

2.  Инвертор переменного тока в системе электрического управления автоматической машиной для сборки и сварки пучка IH:

1) Функция: основной двигатель привода, входной и выходной конвейер машины управляется инвертором переменного тока, в единой регулируемой скорости;

2)  Настройки араметра: восемь наборов частоты устанавливаются в инверторе переменного тока заранее (предустановка), что соответствует восемью сегментами необходимой скорости вращения двигателя для сварки луча H и сварки громки;

3) режимы двойного работ: когда эта автоматическая машина работает под одним циклом или автоматическим циклом , выходная частота инвертора переменного тока контролируется с помощью ПЛК;

4)  Одиночный цикл: когда машина работает в ручном режиме, выходная частота инвертора переменного тока управляется с помощью DIP -переключателя на рабочей панели машины;

5) Основные спецификации: инвертор переменного тока , используемый в этих автоматических устройствах для автоматического IH BEAM, имеет 0 ~ 400 Гц выходной частоты, разрешение 0,01 Гц и функцию непревзойденной защиты ;

6) Преимущество: это гарантирует, что управление скоростью основных функций привода и конвейера в обширном диапазоне, плавном беге и надежной работе.

D.  Технические параметры Z15 ~ Z20 Автоматическая сборка пучков и сварки сварки:
