Гидравлический привод поднятия ящика h Перемещение пучка двигателя движения двигателя перемещается

A. Применение гидравлического привода для подъема h beam Moving Machine:

1. Функция стальной машины для движения:

1)  Задача: В производственной линии автоматической стальной конструкции эта коробка H Beam Cart перемещает заготовки среди разных сварных станций:

2)  Шаг работы: после того, как одна сторона коробки H Лучовые шва заполнены, луча коробки H переворачивается на 180 ° в противоположную сторону и переносится на следующую пилую сварочную станцию;

3)  Природа: это оборудование является частью помощника рабочего блока стальной конструкции оборота;

4)  Рабочий путь: из -за длины длины (12 ~ 15 м) длины коробки H луча h есть 2 набора машины для перемещения луча H Beam, составляющей одну группу, работая в качестве интегрального блока для отправки заготовки:

Несколько наборов гидравлического привода Wuxi Jack

2. Где использовался:

Типичные рабочие станции машины для движения луча H Beam:

Увидела сварная зона:

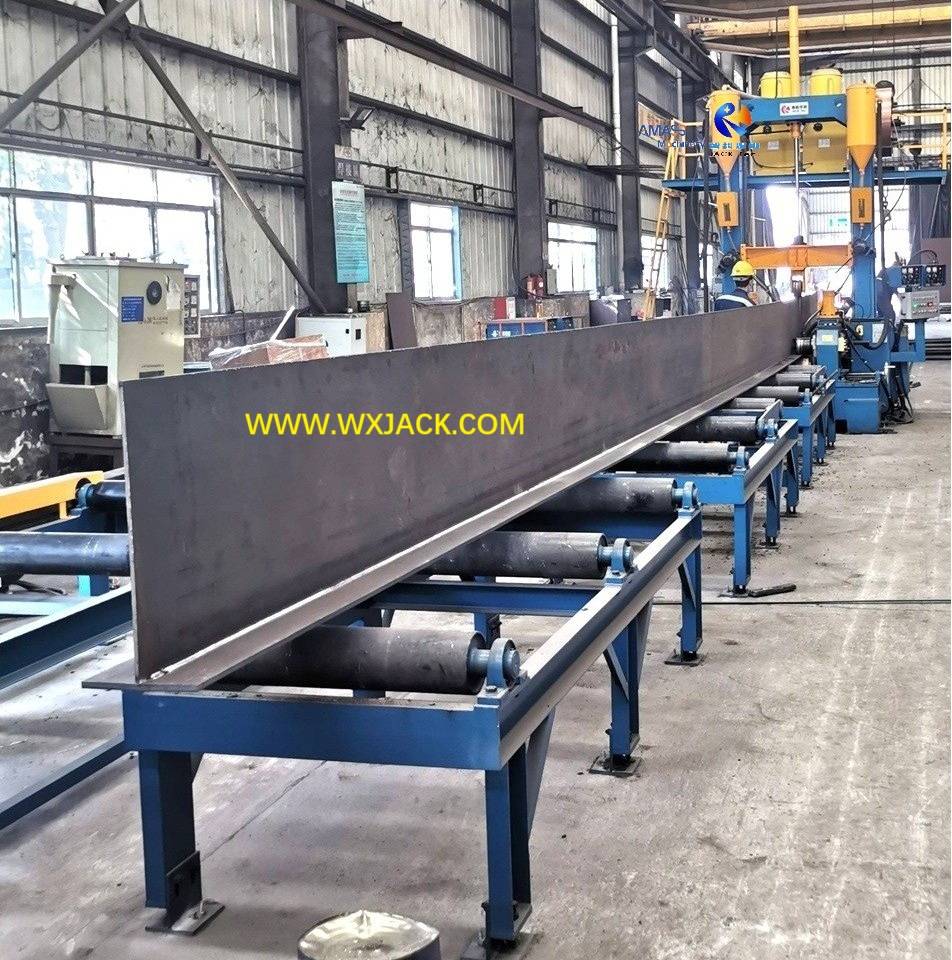

1)  H Beam Production Line;

2)  Производственная линия балки коробки.

B.  Технические функции и работа гидравлической приводной подъемной стальной конструкции.

1. Рабочие шаги: во время работы рабочие столы механических рамных рабочих столов стальной движущейся машины поднимаются с помощью двух масляных цилиндров, так что заготовка поднимается со стола с роликом, избегая плохой стабильности одноцилиндровой поперечной структуры, а заготовка может быть перенесена обратно и вперед с помощью двигателя восстановления движения;

2.  Функциональные единицы: масляные трубы и кабели перетаскиваются металлическими цепочками перетаскивания бака, которые являются безопасными, хорошими внешним видом и надежны;

3. Система электрического управления: вся машина оборота HEAM HEAM имеет компактную структуру. Его электронная система управления интегрирована с сварочной машиной LHC Model H , вместе с независимой удаленной рабочей панелью, безопасной/ удобной и простым в эксплуатации;

4.  Сильные точки: эта гидравлическая подъемная коробка для подъема H Оборот на карете с высокой эффективностью, высоким качеством, точным позиционированием, надежной и гибкой работой;

C .  состав коробки H луча гидравлический привод подъема

1.  Основные единицы: это оборудование состоит из механической основной рамы, гидравлической системы (насосной станции) и электрической системы;

2.  Основное тело: механическая основная рама состоит из подъемного подшипника, рамы движущегося ящика двигателя, рамы перемещения на холостом ходу, редуктора движения двигателя:

3. Wuxi Jack Hydraulic Drive Rifting Box Ham Cart Cart в мастерской для доставки: ( Рис.2 )

4. Структура коробки h Перемещение луча:

Как показано на прикрепленном и ниже фото:

1) Поверхность движущегося стола изготовлена ​​с помощью толстой контрольной пластины, это для увеличения силы трения между поверхностью стола и заготовки, а также повышения жесткости движущегося стола, чтобы обещать надежную поддержку на большой и тяжелой коробке H, избегая его скольжения с коробки H Beam Cart во время транспортировки и запуска, остановиться;

2)  Структурная функция: Рабочая таблица находится в двойной структуре ножниц в форме, с масляными цилиндрами, установленными на нижнем уровне конструкции. Это уменьшает общую высоту перемещаемой стальной машины, когда он не работает, и гарантирует достаточный подъемный ход (80 мм), создавая компактную/ обычную/ гибкую структуру оборудования:

3)  Wuxi Jack законченная сборочная и покрасовая коробка H Beam Moving Machine: ( Рис.3 )

5. Следующий шаг: после транспортировки телегиоров HEAM HEAM HEAM HEAM поднимается с помощью тележки для подъема с конвейера, и положить на машину для сварки LHC H Beam на 60 °.

D.  Диапазон подачи гидравлического привода подъема стальной машины:

Один набор гидравлического привода для подъемной коробки H состоит из оборота BEAM.

1)  Механическая основная рама: подъемный подшипник Рабочий стол, столик для рамы в разделе, столик для секции последователя, перемещение приводного моторного редуктора;

2) Система электрического управления и ее насадка: плата электрической управления машиной, цепь перетаскивания металлического кабеля и ее насадка;

3)  Гидравлическая система: гидравлическая насосная станция, гидравлический масляный цилиндр, электромагнитная масляная труба.

E.  Технические параметры стальной конструкции Гидравлический привод для подъема ящика h Лучатный оборот:
