Лаборатория Используйте различные режимы стационарной сварки Gantry

A. Фон и использование специального приспособления для сварки гантри:

1.   Деловой оборудование специального приготовленного сварки Gantry:

1) Заказчик: как портная специальная сварочная машина , эта машина была разработана и производилась Wuxi Jack для известной американской сварочной компании китайского филиала, базирующейся в Шанхае;

2)  Приложение: Клиент планировал использовать это специальное приспособление для сварки в своей лаборатории сварки, для проверки метода общей прикладной сварки: SAW (погрузка на дуговую сварку), GMAW CO ₂, оболочка ремня. Итак, это специальное сварочное оборудование для особого использования:

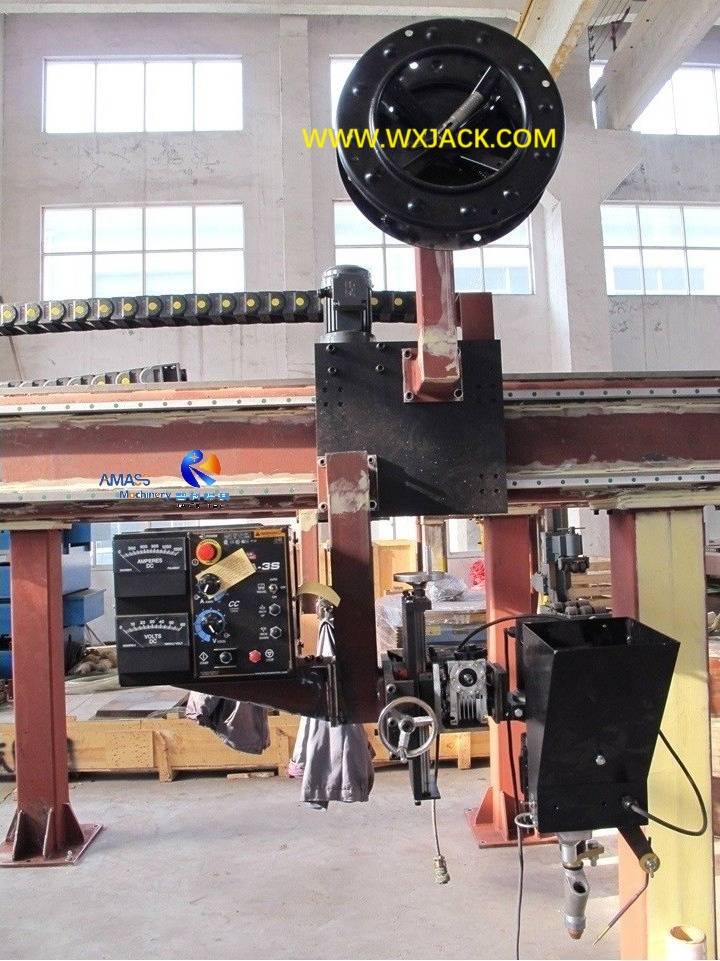

3)  Пила -сварная головка, установленная на этом специальном приспособлении для сварки гентри: ( Рис.1 )

2. Запрос от клиента на Gantry Perform

1)  Эта специальная сварная сварка Gantry Frame должна быть способна выполнять независимую работу сварки и моторизованную перемещающуюся экипаж;

2)  Режим сварки - это пила (погруженная дуговая сварка) или другая часто выбранная техника сварки. Замена механизма сварной головки должна быть легкой и удобной;

3)  Весь набор сварки должен иметь хорошую стабильность, высокую жесткость, гибкую и удобную работу;

4)  Оборудование может постоянно и надежно работать в диапазоне 150a ~ 1300a в пределах дождей колебаний ± 5%；

5) Это специальное приспособление для сварки должно быть оснащено рабочим столом заготовку. Рабочий стол разработан и изготовлен на основе типа заготовки.

B. Основные подразделения в специальной сварной машине Gantry:

1. Полный набор сварного оборудования GANTER:

Состоит из:

1) Механическая машина корпуса стационарной каркасной карки;

2) пила или другой питание питания пилы;

3) Консоль управления сваркой;

4) механизм сварки головки, включая сварку проволочной подачи, эксплуатационный кулон;

2. Пила питания в специальной сварке Gantry рамки:

1)  Основные параметры:

2) Основная функция и функции:

а)  Это своего рода многофункциональный сварщик. Его можно использовать в обоих затоплениях дуговой сварки и открытой дуговой сварки;

б)  его можно использовать в различном сварочном оборудовании, включая общее назначение и специальную сварочную машину;

в) постоянное напряжение и постоянный ток;

г)  средний трудовой срок - 15 лет в рабочем режиме 3 смены;

e)  доступный дистанционное управление и регулировка параметров сварки с помощью консоли управления;

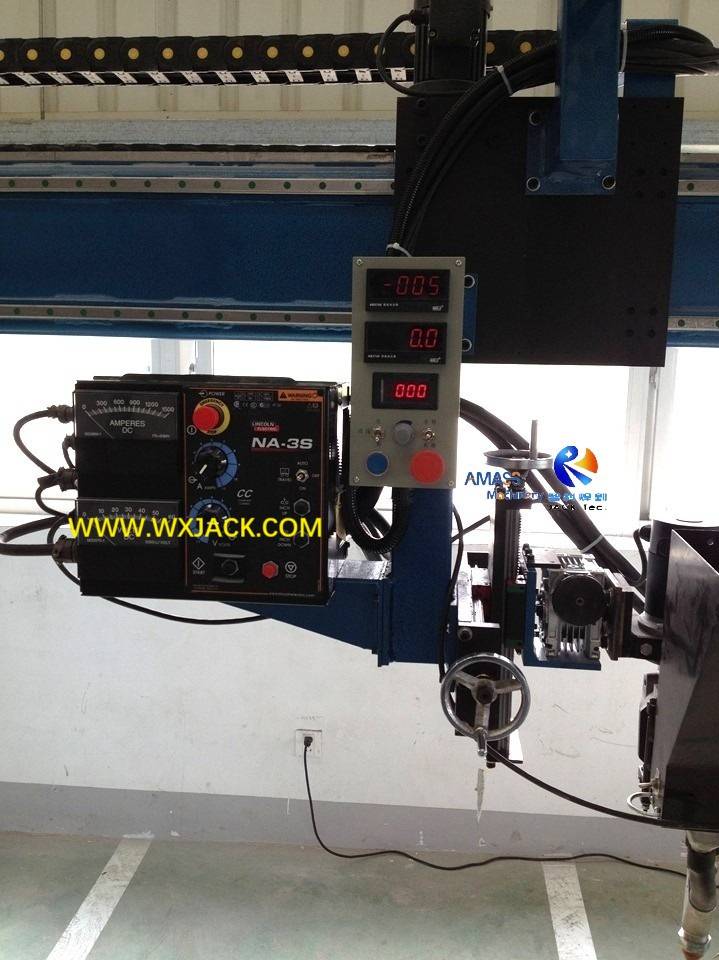

3. Консоль управления сваркой в ​​специальном приспособлении для сварки гантри:

1) точное управление сваркой технологией, характеристика поражения дуги, запуск сварки и остановки, размер и внешний вид сварки и внешний вид, снижение стоимости сварки как для 'обычного ', так и специального сварки;

2) производительность повышается благодаря высокой скорости осаждения, высокой скорости сварки и устранению узкого места;

3)  Программа сварки, скорость подачи сварки, размер сварки, параметры сварки и режим сварки могут быть очень легко модулированы в пределах обширного диапазона. Это особенно полезно для специализированного сварочного оборудования;

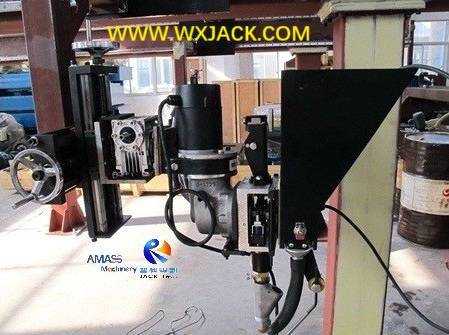

4. Сварка для сварки проволоки в сварной машине Специальная сварочная машина:

1) Диапазон кормления сварного провода составляет 0,4 ~ 7,4 м/мин., Диапазон диаметра сварки составляет F2.4- F5,6 мм；

2) Коэффициент уменьшения коробки для подачи сварной проволоки составляет 142: 1 , а дополнительное 95: 1 доступно для этой специальной сварочной машины;

3)  Сварное проволочное питание питается двигателем постоянного тока, точно точно управляя скоростью подачи провода;

4) наилучшая подгонка давления с помощью регулируемой пружины для зажима сварки, избегая деформации провода;

5) головка кормления сварного провода может быть вращена в полном положении, оснащенная выпрямителем сварного провода, что удовлетворяет высокий спрос на все виды применения сварки, включая SAW в этой специальной производительной сварке Gantry;

C. Диапазон подачи сертификационного приспособления Специальная сварочная машина:

D. Производительность и характеристика специальной сварки сварки GANTER рамы:

1.   Структура специальной сварки:

1) Гантри -рама является одной из наиболее часто принятых конструкций как в универсальной, так и в специальной сварке;

2)  Гантри -рама обладает достоинствами как поперечного, так и вертикального движения сварочного факела, обеспечения большей степени свободы и открытой структуры для загрузки и разгрузки заготовки. Мы представили много сварных машин GANTRY, произведенных нашей компанией;

3) Во время тестирования заготовка может пройти через гентри под его верхним горизонтальным лучом и между вертикальными колоннами. Таким образом, каркас GANTER также можно воспринимать как вид на стиль двери:

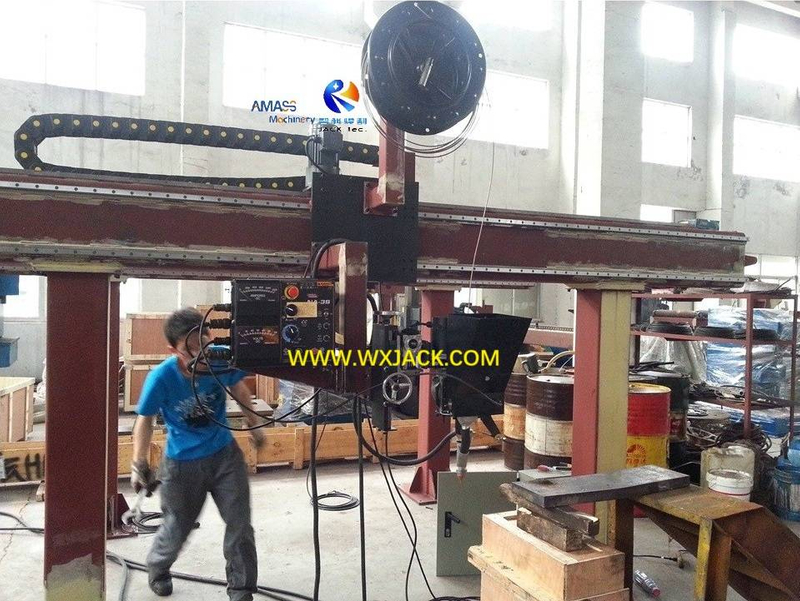

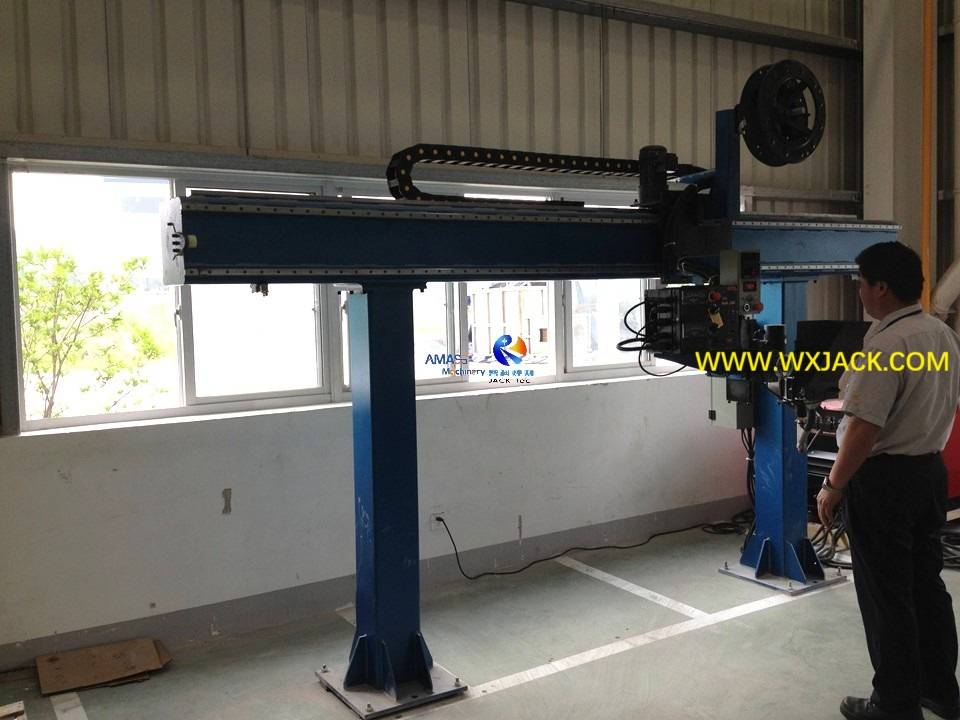

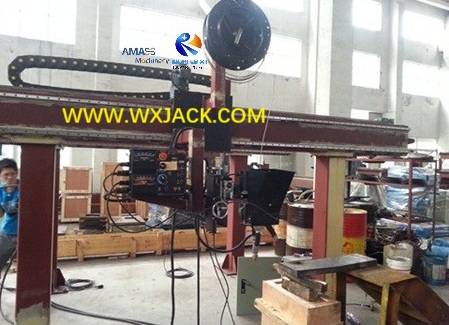

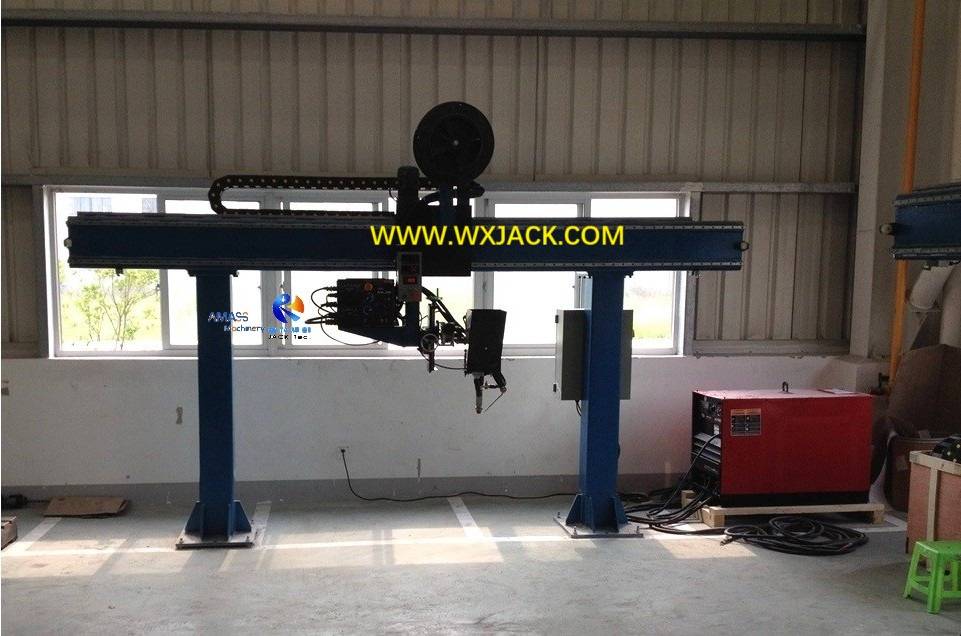

4)  Общая структура сварки GANTER: ( Рис.2 )

2. Степень свободы в этом специальном сварке Gantry:

1) Рэдм GANTER - фиксированный тип. Таким образом, его сварочная факел выполняет операцию сварки вдоль поперечного направления GANTRE LEAM;

2) Весь сварочное оборудование закреплено в пол, наполненном якорными болтами;

3)  При необходимости каркас GANTER также может быть превращена в движущийся тип. В этом случае сварочная факел может двигаться как вдоль направления влево, так и вправо, а также вперед и назад направление;

4)  На сварке сварки есть один набор ручного управления поперечным скольжением, для регулировки положения сварочного пистолета как на оси x, так и на оси x, чтобы он был прямым при сварочном шве;

5) Угол сварочной факела может быть отрегулирован с помощью его вращающейся головки.

E. используйте на специальном приготовленном сварке Ganty Ganty:

1.  Операционные движения в специальной сварной машине Gantry:

1)  Основные единицы: каркас GANTER состоит из колонн с обеих сторон, поперечного пучка, сварки моторного привода, ручного поперечного слайда для регулировки вертикального и горизонтального положения сварочного факела и электрической системы управления;

2) Руководство по сварочному факелу: для поддержания точного позиционирования сварочного факела в этом приспособлении его поперечное движение вдоль луча GANTRE управляется с точным прямоугольным направляющим линейного шарика;

3)  жесткие остановки: на обоих концах луча существуют механические остановки для предосторожности;

2. Обеспечение качества сварки в специальной сварке Gantry рамки:

1) Деликатный дизайн: конструкция двойных направлений и стойки для сварки перемещения каретки гарантирует, что его высокий стандарт стабильности: передняя поверхность луча собирается с двумя частями вышеупомянутого точного шар -линейного направляющего, а также одним кусочком интегральной стойки для передачи. Таким образом, поперечное движение сварочной факела и его перевозки может быть полностью гарантировано;

2)  Обработка элементов : поперечный луч изготовлен из прямоугольных стальных труб. Он обработан термообработкой после сварки в форму, прочной структуры без деформации. Для этого все его поверхности мелко обработаны после изготовления;

3. Вставьте на сварку сварной машины на сварной машине:

1)   ежедневное обслуживание: в своем ежедневном использовании строгая чистка и смазка на этом блоке передачи и стойки очень полезны для поддержания превосходного качества обслуживания и долгого срока службы;

2) во время работы сварочная факел и его перевозка перемещаются вдоль луча, направляясь с линейным направлением для процесса сварки и приводится в движение с помощью редуктора двигателя переменного тока;

3)  скорость перемещения сварной головки, которая также является скоростью сварки, регулируется с инвертором переменного тока и отображается в измерителе дисплея;

4)  Высота механического луча рассчитывается на основе высоты рабочего стола и высоты оператора;

5) Помимо SAW, другие сварочные источники питания и консоль могут быть оснащены этим специальным сварным прибором гантри, что делает его многофункциональным механизмом.
