A. Применение и характеристика машины по окружению труб -фланцев:
1, где используется: фланце труб широко используется во многих отраслях, таких как промышленный трубопровод, нефтяной и газопроизводство, нефтехимический и т. Д. В процессе производства, окружной сварка внутренних и внешних является незаменимым шагом;
2. Функция: различная разработанная машина сварщика или оборудование для оборудования для оборудования. Как ветвь специального дизайнерского сварочного машины , эти машины специально разработаны и производятся для различных сценариев применения;
3. Характеристика: эти машины оснащены различной персонализированной механической структурой, способом сварки факелов, чтобы наилучшим образом соответствовать спросу клиентов;
4. В этом продукте мы вводим 3 различных моделя специальной дизайнерской машины на окружной сварке.
B. Сварочная сварочная машина по окружению труб фланца:

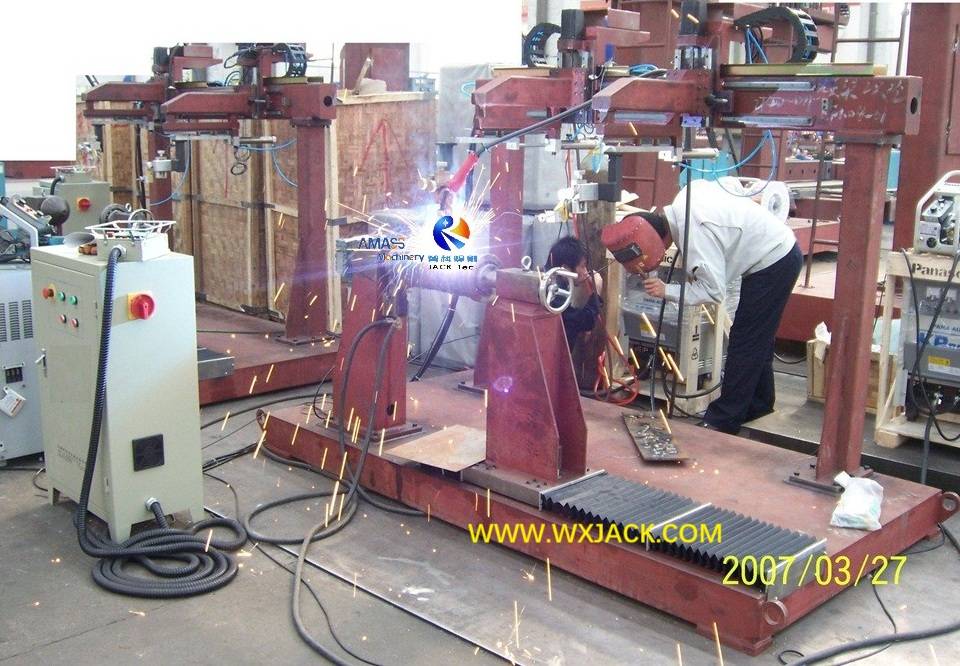

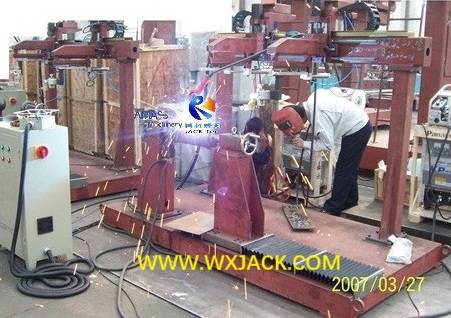

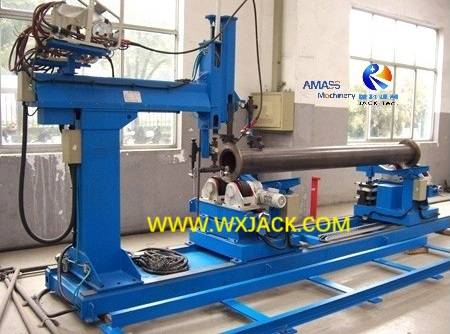

Машина изготавливает на небольшом фланце труб с внешней окружной сваркой: ( Рис.1 )
1. Технические особенности машины сварки фланцевой фланки по окружному швоку:

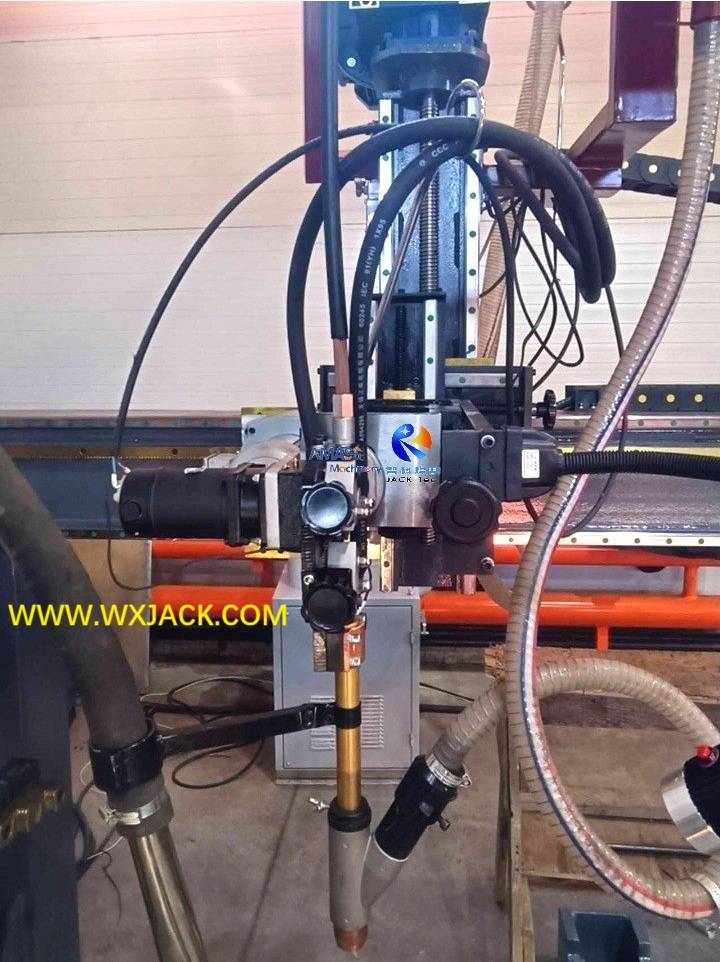

1) Конфигурация: эта машина оснащена двумя наборами сварочного факела, которые установлены на одной и той же перевозке, для сварки как внутренних, так и внешних фланцевых швов одновременно. Это спроектировано на основе полного рассмотрения специальности фланца труб и его сварки;
2) режим сварки - это газовой экранированный CO 2, или MIG, выполняемый в положении сварки филе;
3) Режим работы: два набора факелов, изготовленных на фланце труб в стационарном статусе: С вращением трубного фланца его внутренние и внешние швы были приварены; Таким образом, скорость вращения труб также является скоростью сварки;
4) Регулировка: положение и угол двух сварочных факелов необходимо вручную отрегулировать перед сваркой;
2. Структура трубного фланца.
1) Эта машина имеет структуру горизонтального лежащего основания . Два комплекта сварки кроватей роликов служат вспомогательным подразделением заготовки, которая может перемещаться вдоль ложе машины, направляясь с линейными направлениями, для регулировки его пролета на основе различной длины заготовки;
2) Сварка , которая подходит для сварочной перевозки, фиксируется на противоположном терминале машины. Сварная перевозка на верхней части может распространяться вперед в процессе сварки и отступить назад, когда заготовка загружена и или выгружена, оставляя больше места для работы. Внутри сварки есть скользящий блок для его быстрого горизонтального движения;
3) Сварная карета движется вверх и вниз по сварке, обслуживая различный диаметр заготовки, сваренной в этом окружном сварке;
4) Приспособление для фланца труб: эта машина также оснащена пневматическим подразделением, для быстрой и удобной нагрузки и выгрузки заготовки.
3. Технические параметры машины сварки по окружению труб окружной шва:
Сварка режима | GMAW CO 2, или MIG |
Сварка питания макс. Текущий | 500 а |
Сварка тока | 300 ~ 400 а |
Трубопроводный фланец восстанавливает линейную скорость (Скорость сварки) | 200 ~ 800 мм/мин. |
Диаметр фланца труб | 200 ~ 600 мм |
Общая длина фланца труб | До 5000 мм |
C. Сделано портной
1. Использование малого фланца по окружению Специальной дизайнерской сварочной машины:

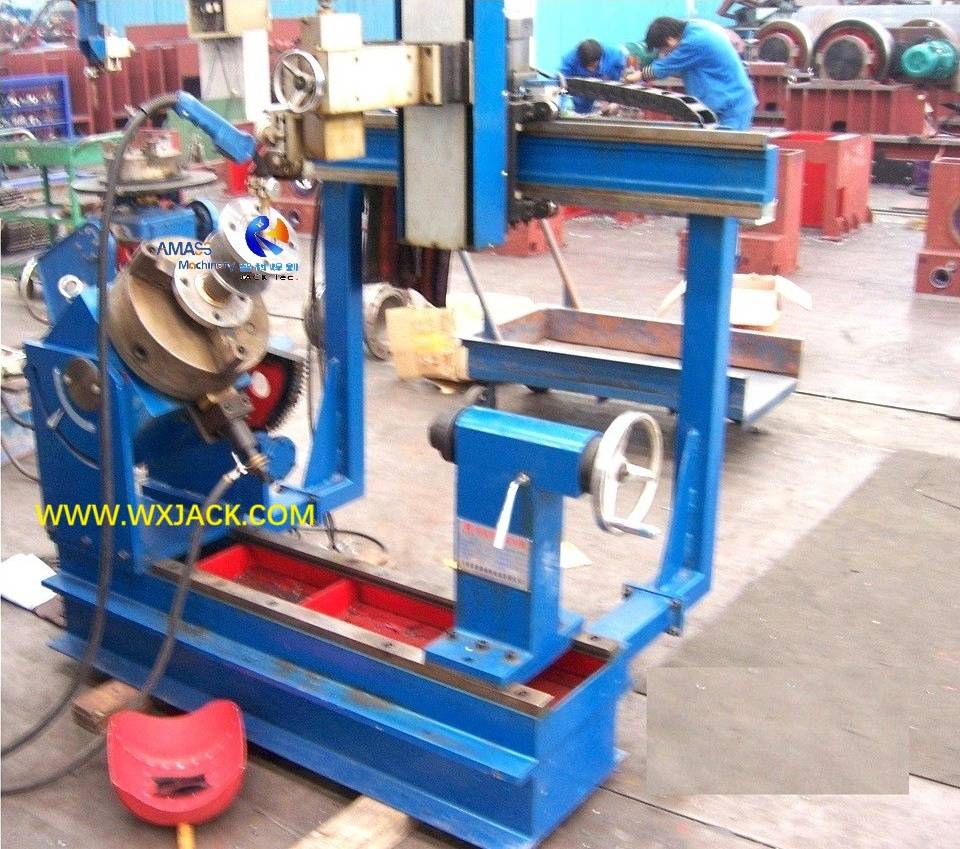

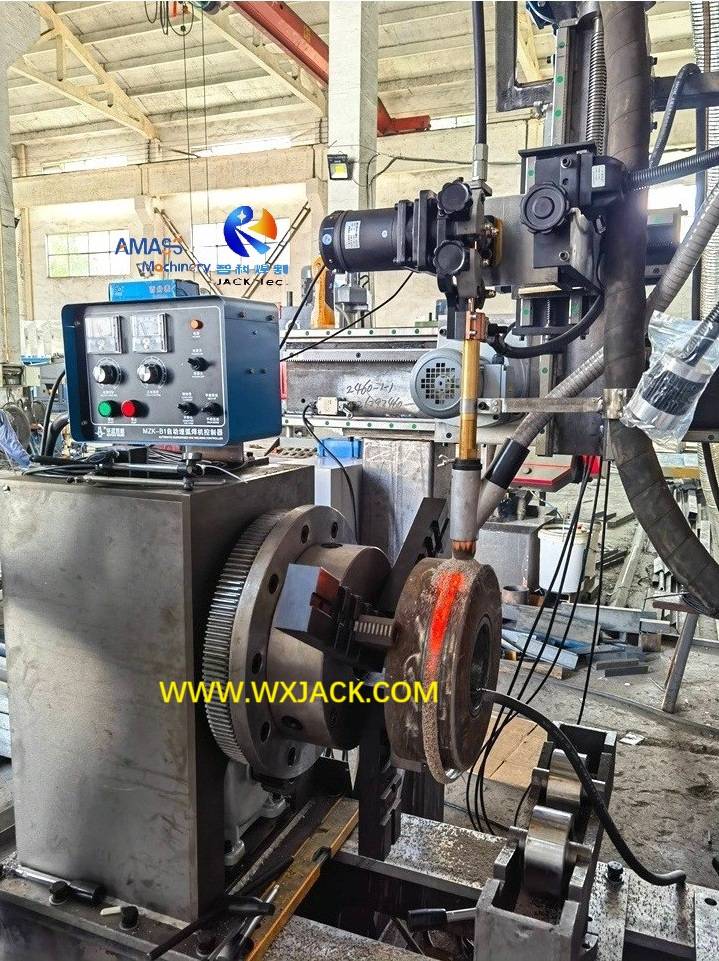

Машина выполняет окружной сварку на небольшом фланце: ( рис.2 )
1) Функция: эта машина предназначена для сварки мелких фланцев, элементов структуры и или небольших труб с относительной короткой длиной;
2) Фланец является своего рода основным соединительным элементом во всех аспектах производственных отраслей. Следовательно, его окружной сварка также широко используется в каждом углу объектов;
3) Помимо фланца, эта машина также может использоваться для элемента сварки и небольшой трубы. Итак, это гибкое сварочное оборудование;
2. Техническая специальность машины сварки по окружению малого фланца:
1) измерение: это специальное проектное сварное оборудование имеет короткий и компактный измерение, определяемое на характеристике его заготовки;
2) Операционный путь: эта машина также сварена заготовка в стационарном положении вместе с заготовкой. Что означает, что положение и угол его сварочной факела должны быть модулированы заранее;
3) 2 градуса свободы мелкого фланца: помимо вращения, заготовка также может быть наклонена в диапазоне 0 ° ~ 45 ° . Это дает большую гибкость в процессе сварки;
4) Режим сварки: газовая экранированная CO 2 и MIG;
3. Структура и производительность машины по окружению труб -фланца.
1) Общая структура: на одном конце машины есть небольшой сварочный позиционер. Он удерживает единицу заготовки и выполняет функцию наклона заготовки, для регулировки положения и угла сварки. На его боковой стороне есть круглый линейщик, указывающий на наклонном угле;
2) Точка эксплуатации: на боковой стороне основания машины вдоль направления его протяженных путей, расширяющая стойка поддерживает небольшой порт роста взрослых людей, и на этом небольшом портке установлена сварка;
3) Производительность оборудования сварщика сварщика сварщика с небольшими трубными фланцами:
а) Такой дизайн оставляет достаточно места не только для работы сварки, но и нагрузку и разгрузку заготовки:
б) что сварочная факел может распространяться на площадь сварки для выполнения операции сварки, и отступает обратно, когда заготовка находится в процессе загрузки и разгрузки. Такое расширение и отступление являются моторным приводом;
C) На противоположном конце машины база находится ручная корректировка и блокировка. Он предназначен для зажимной трубы и или корпуса цилиндра на основе длины заготовки;
4) Операция проводится с маховиком. Этот зажимный блок также вращается в холостом ходу. На переднем конце сварочной каретки есть ручной поперечный слайд для регулировки сварки горизонтального и вертикального направления, посредством избыточного колеса прямо над ним;
4. Технические параметры малого фланца по окружению шва машины:
Сварка режима | GMAW CO 2, или MIG |
Сварка питания макс. Текущий | 500 а |
Сварка тока | 300 ~ 400 а |
Возобновляемая линейная скорость фланца труб (скорость сварки) | 200 ~ 800 мм/мин. |
Диаметр фланца труб | 100 ~ 400 мм |
Заготовка наклона наклона | 0 ° ~ 45 ° |
Заготовка общая длина | До 1000 мм |
D. Маленькая цилиндрическая труба фланцевой фланцевый шв.

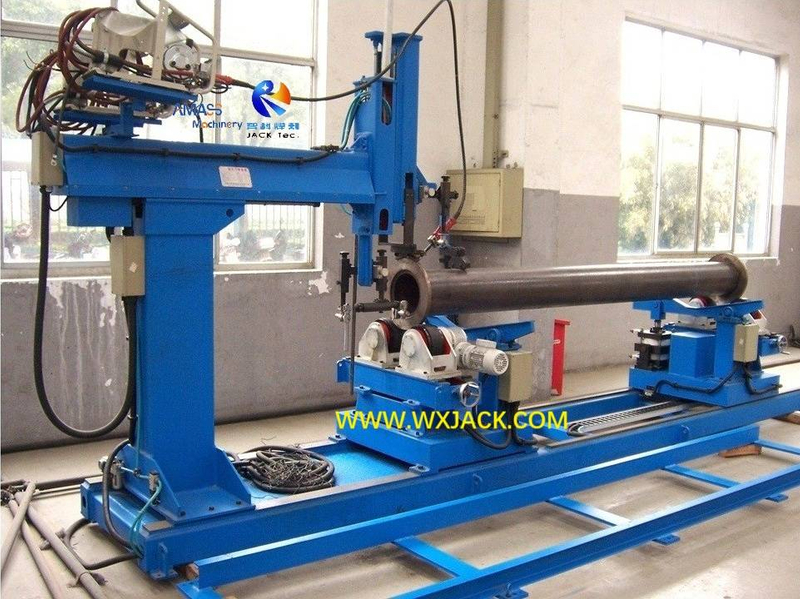

Машина реализует 2 сварки на кусок маленького тела цилиндра: ( Рис.3 )
1. Конструкция машины для сварки сварки на окружном швах с небольшим цилиндром:
1) Структура этой машины включает в себя нижнюю платформу, верхнюю грань и промежуточную сварку;
2) Степень свободы сварки факела:
Таким образом, сварочная факел имеет трехмерное движение:
а) в продольном направлении заготовки вдоль верхней гантри;
б) в осевом направлении заготовки вдоль сварки;
в) в вертикальном направлении вдоль сварочной каретки;
Убедиться, что эта машина адаптируется для широкого разнообразия применения;
2. Фиксация заготовки небольшого цилиндра в оборудовании сварщика по окружности:
1) реализуется с парой вертикальной стойки: стойка на терминале платформы является фиксированным типом;
2) это также участок вождения для вращения заготовки, в скорости скорости сварки;
3) стойка на другой стороне - это тип движения, подходит для различной длины заготовки и перемещается на нижней платформе вдоль направления заготовки;
3. Guiderail на нижней платформе покрыта органом для защиты от проникновения пыли и лома;
4. Сварка механизма в небольшой сварочной машине с небольшим цилиндром:
1) Конфигурация: это сварочное оборудование оснащено 2 наборами сварочного факела, которые работают отдельно. Каждый набор сварочного факела имеет свою собственную сварку и сварку, в значительной степени повышает производительность;
2) режим сварки может быть: SAW (погруженная дуговая сварка), газовая экранированная CO 2, оболочка ремня, жесткая поверхность, встроенная сварка или операция жесткой поверхности и т. Д.;
3) Сварная рука простирается от монтажной верхней гантри в сварку в стиле нависания. Приводная с газовым цилиндром, сварочная факел перемещается вдоль этой руки с быстрой скоростью, во время включения и выключения сварки;
5. Работа в небольшой сварочной машине с небольшим цилиндром:
Это включает в себя ниже основные моменты:
1) Отвракайте сварку обратно в свое исходное положение в балке GANTRY вдоль его удлинительной руки;
2) загрузить заготовку, закрепить ее и отрегулировать его положение для сварки;
3) провести сварочную перевозку вперед в площадь сварки вдоль его удлинительного руки;
4) отрегулировать положение и угол сварочного факела для точного управления положением сварки;
5) В случае окружной сварки два набора сварочной факела могут выполнять сварку на обоих концах заготовки одновременно, удвоив эффективность производства;
6) В случае встроенной сварки или жесткого появления в этом оборудовании сварщика по окружности, два набора сварочных факелов работают в паре, один следующий за другим, для удвоения скорости жесткой поверхности;
7) При завершении сварки переместите сварку факела обратно в его первоначальное положение в Gantry Beam и разгрузите заготовку.
E. Резюме на фланцевой машине для фланцевых труб по окружному швому:
1. Важность и широкое использование. Окружная сварка не видит столько приложений, сколько прямая сварка и продольная сварка, но принадлежит необходимому и незаменимое рабочее процесс. Соответственно, машины и оборудование сварщиков по окружению и оборудование вездесущи в сварке;
2. Специальный дизайн: на основе его множества изменений с точки зрения стиля и применения заготовки, это оборудование обычно разрабатывается и производится в форме сделанных портных;
3. Технология сварки: сварка филе является одним из наиболее сварочных швов в окружности сварки, а сварка, экранированная газом 2 / MIG, является одним из наиболее часто используемых режима сварки;
4. Стиль сварки: сварка по окружению шва обычно проводит сварку автоматическим образом, с вращающимися заготовкой в скорости сварки, а сварная факела сохраняется.
