HGK Высокоэффективная универсальная регулируемая сварка ротатор с помощью свинцового винта

1. Специальность и характеристика серии HGK, регулирующий ротатор сварки с помощью свинцового вида:

Регулируемый ротатор сварки с помощью свинцового винта - это версия уточнения в семействе сварки роликового кровати продуктов, ввиду:

1) Структура:

Центральный промежуток (расстояние) сварки поворотного ролика, который соответствует применимому диаметру цилиндрической заготовки, контролируется с помощью ручного поворотного вида: виноград:

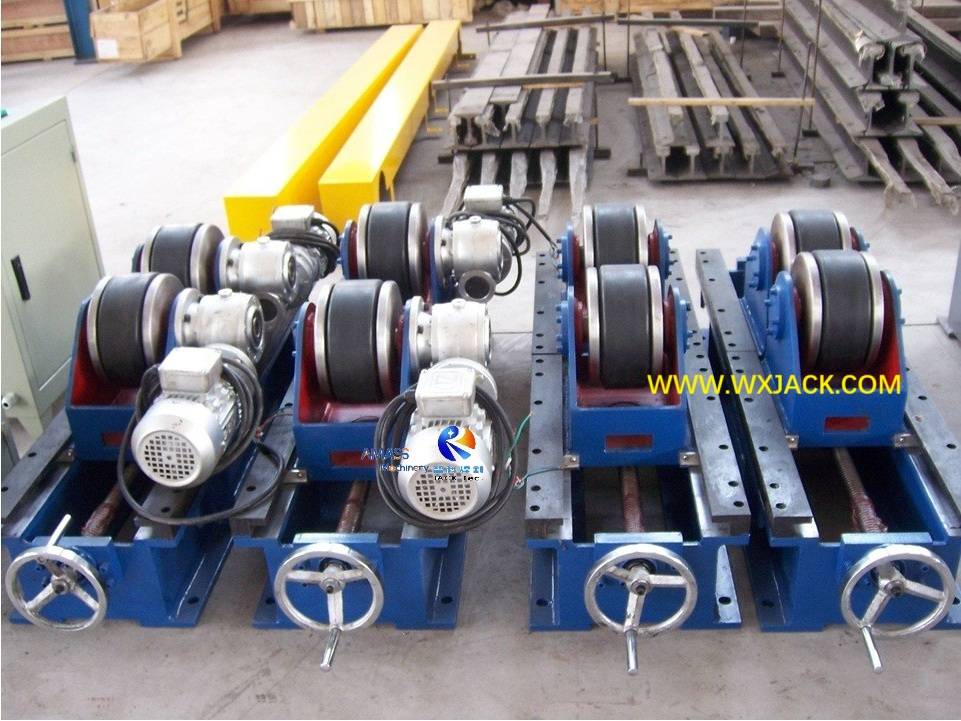

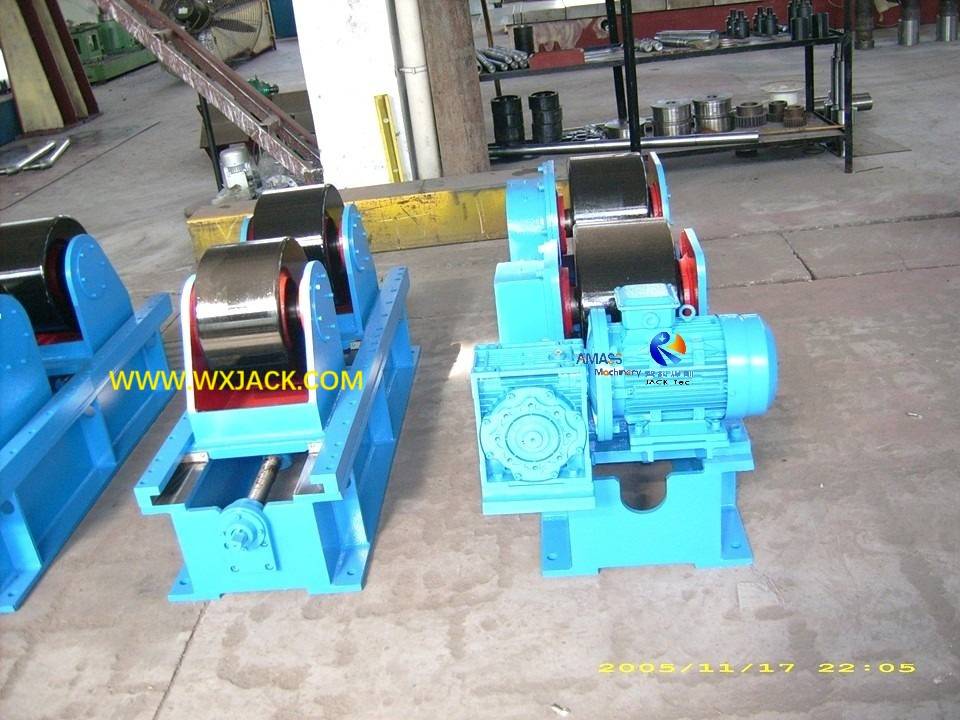

 Махо для поворота и регулировки свинцового вида: ( рис.1 )

2) Погрузочная способность серии HGK регулировочно сварки роликового слоя на свинцовом вине:

а) от света до средней обязанности:  вес загрузки ограничен 60 тонн в обычной стандартной модели;

б) Это принадлежит к слою для сварки средней службы. В этом отношении мы можем сказать, что в субботной группе серии HGK Series не существует тяжелой версии.

2. Краткое описание серии HGK Регулируемое сварку ротатор с помощью свинцового вида:

1)   Способ сварки поворота роликового центра. Регулировка расстояния:

Из названия его продукта мы можем знать, что это реализовано с помощью вручную повернуть свинцовый винт;

2) Режим вождения:

То же, что и саморегулируемые серии HGZ , регулируемые модели HGK моделей HGK также состоит из одного набора сварки сварки для приводной секции (двигатель установлен для вращения ролика) и одного набора секции холостого хода (или последователя).

3. Разница между регулируемой настройкой HGK Series  и  HGZ Servicable Welling Roller:

Существуют определенные очевидные изменения с регулируемым ротатором сварки серии HGK с помощью свинцового винта, покрывающей структуры и рабочего режима. См. ниже:

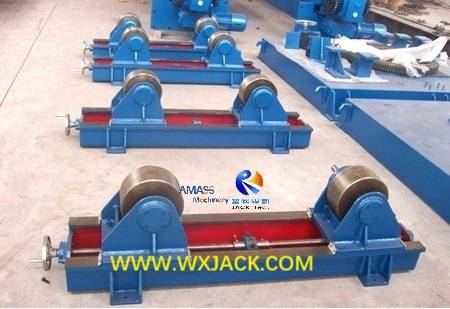

Дизайн эскиз: ( Рис.2 )

1) Разница в структурах в двух типах сварки ротатора:

A) Для набора моделей HGK регулировочный тип для ведущего винта на свинцовом вине установлен внутри полости сварного роликового слоя, с подключенным к нему руку и помещается на боковую внешнюю сторону сварки ротатора;

б) Еще одним очевидным несоответствием по сравнению с самостоятельным типом HGZ является количество его поворотных роликов: пожалуйста, проверьте прикрепленную картинку. Есть только кусок сварки поворотного ролика в свинцовом виде, регулирующем сварку, по сравнению с четырьмя частями в саморегулируемом типе. Пожалуйста, проверьте иллюстрацию в разделе продукта ' Средний уровень загрузки HGZ Series Servicing ';

c) Это причина того, что с регулируемым типом свинцового вида средней службы и средней службы его поворотный ролик может быть комбинированный PU и металлические ролики, либо полные металлические ролики:

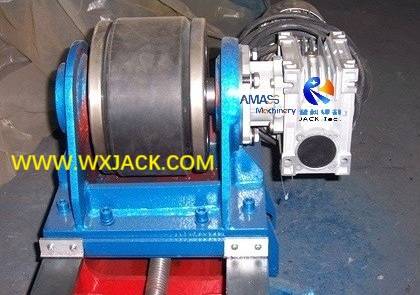

Резиновая сварка поворота  ролика:  ( рис.3 )

Полностью металлический  сварка поворотный ролик: ( рис.4 )

2) Регулировка расстояния на расстояние сварки сварки:

A) Для управления этой серией  типа регулировки свинца сначала установите целевое значение движения свинцового вина. Например, 1500 мм;

б) затем поверните маховик свинцового винта, пока он не достигнет целевого значения;

c) Подтверждение на ходу свинцового винта сделана с помощью инструментов, таких как измерение ленты;

D) Для небольшого типа (легкая служба) Свидевный визит Регулируйте ротатор сварки, иногда мы вставляем индикацию и линейку на кровати сварки.

4. Классификация на серии HGK Регулируемый ролик сварки с помощью свинцового вида:

1) То же, что и самогорегулирующий тип, этот тип сстройки HGK Series также имеет основную стандартную структуру стационарной версии сварки ролика;

2) Кроме того, существует несколько вариантов с этим сварочным оборудованием: например, тип свинцового вида двигателя, тип перемещения ручного или двигательного привода, тип давления вниз … и т. Д.;

3) Для этих специальных моделей дизайна у нас будет представление в последующих разделах продукта для описаний.

5. Технические параметры серии HLK, регулирующий ротатор сварки с помощью свинцового вида:
