A. Задача GZ12 / GZ15 BEAR BEAM Внутренняя перегородка Узел и сварочная машина:

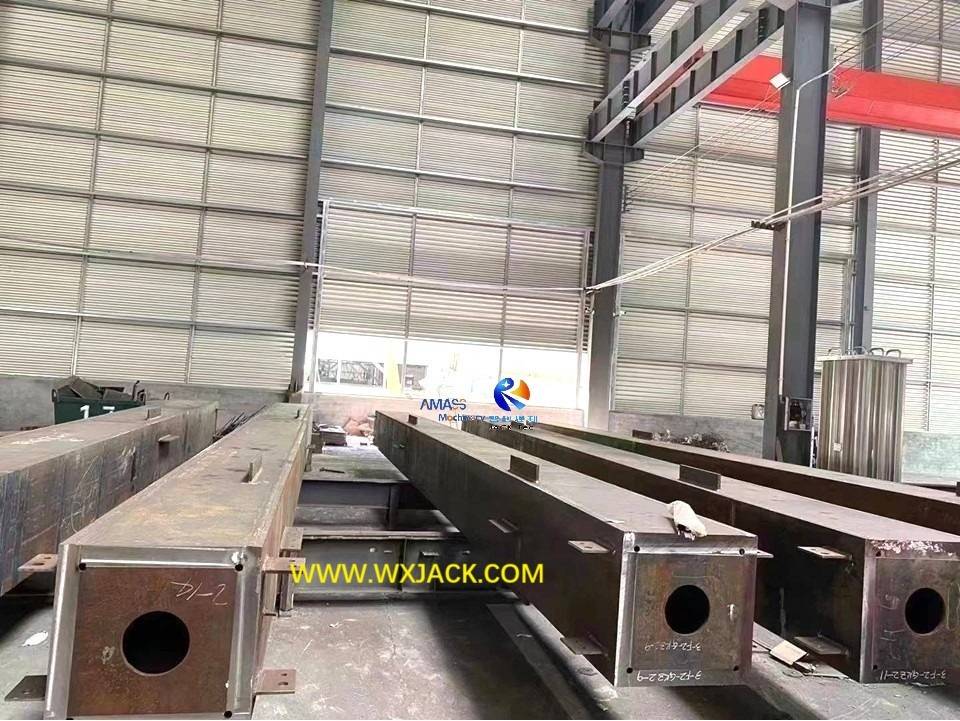

1. Внутренняя перегородка, или перегородка, представляет собой суб-сборку или промежуточные продукты в технологии процесса производственной линии балки . Машины моделей GZ12/ GZ15 предназначены для сборки и сварки с помощью этой половины готовой заготовки, от сырья нарезанной пластины. Это первый критический шаг в производстве луча коробки;

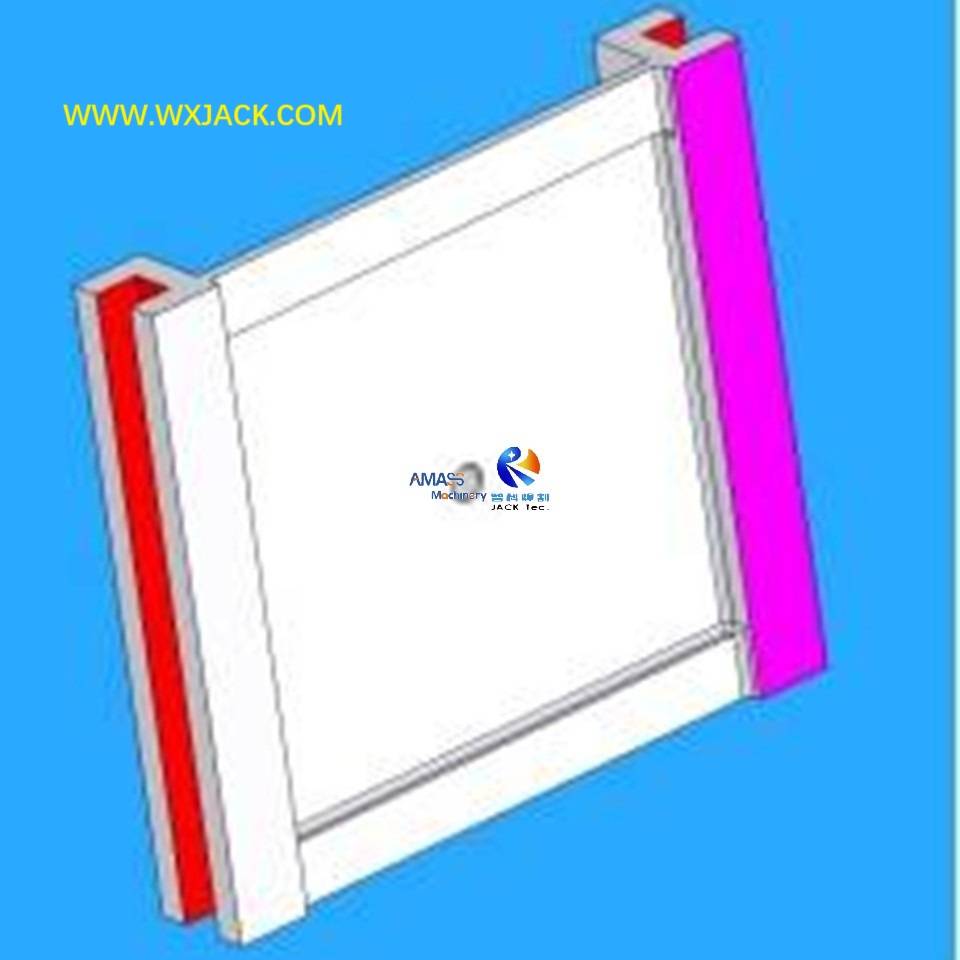

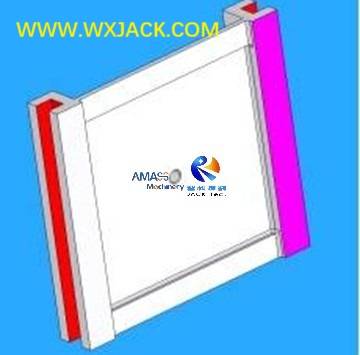

1) Проектирование эскиза на перегородке: ( Рис.1 )

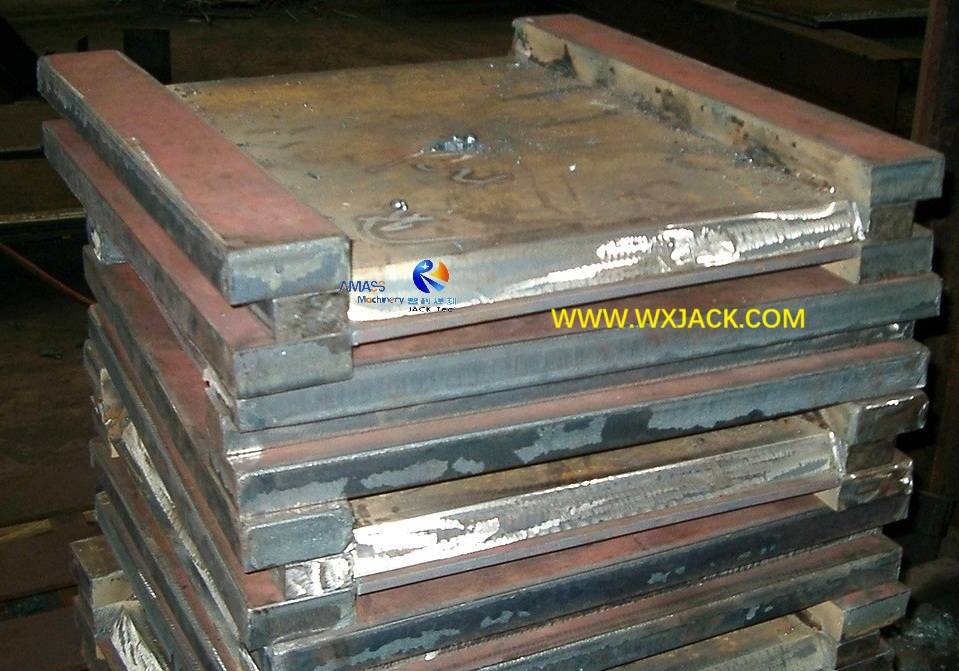

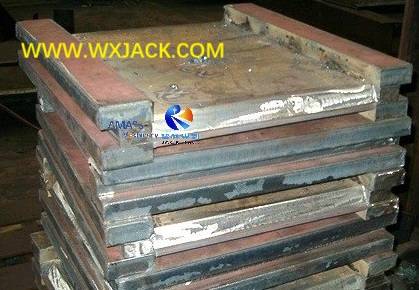

2) Фото на готовой перегородке от модельной машины Wuxi Jack GZ12 : ( Рис.2 )
2. Технические характеристики внутренней перегородки от балки Beam Buffle Plate Machine:
Перегородные пластины, произведенные с этой машиной, предназначены для изготовления коробки Beam:
Модель | Box1200 / Box1500 |
Готовая внутренняя перегородка размер h × w (мм) | GZ12: 300 × 300 ∽ 1200 × 1200 GZ15: 300 × 300 ∽ 1500 × 1500 |
Максимум Вес готовой внутренней перегородки | 20 тонн |
Внутренняя толщина перегородки | ≤80 мм |
Рабочая столовая мощность двигателя | GZ12: 1,5 кВт; GZ15: 2 кВт |
Рабочая столовая переворачивающая угловая скорость | 1,8 об / мин |
Емкость загрузки рабочей таблицы | GZ12: 1000 кг; GZ15: 1200 кг |
Высота переворота рабочего стола | 1200 мм |
Рентабельный диапазон рабочего стола | ± 180 ° |
B. Техническая специальность GZ12 / GZ15 Beak Beam Bull Plate Assembly and Welding Machine:
1. Природа оборудования: в качестве машины для балки первой ступени, эта грубая сборочная машина специально предназначена для сборки и сварки внутренних перегородков, WIP (работа в процессе) балки коробки. Другими словами, это специальное оборудование для производства луча коробки, а не универсальная машина;
2. Внешний вид балки Beam Внутренний сборочный аппарат:
1) Что такое: судить по его появлению в прикрепленной и ниже фото, эта машина представляет собой автоматический привод для работы с двигателем.

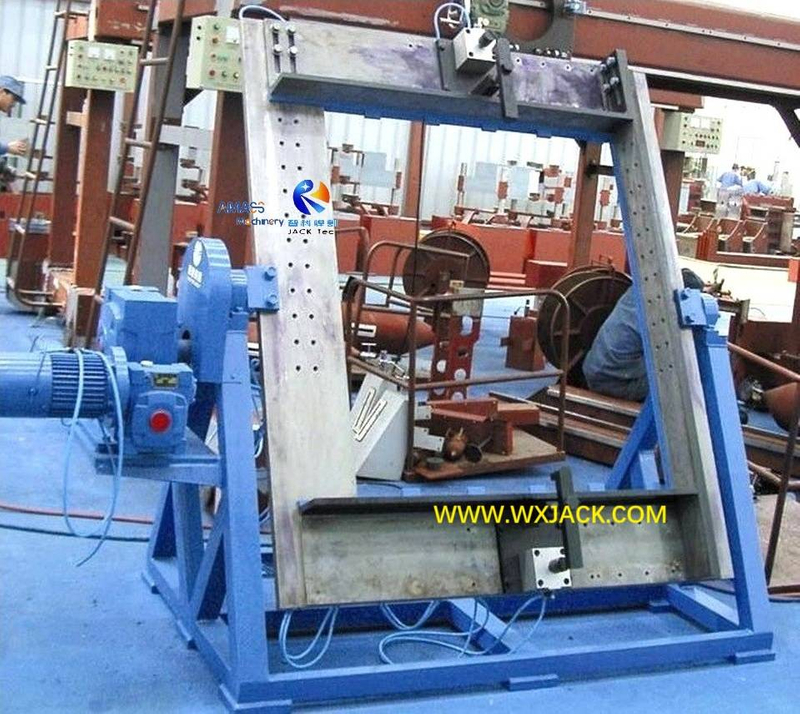

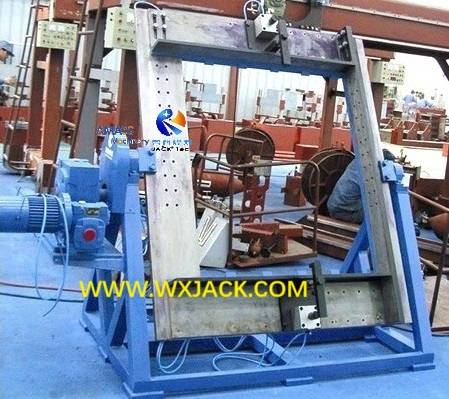

2) Фотографии на машине Wuxi Jack GZ12, находящейся в тестировании перед доставкой: ( Рис.3 )
3) Показано на фотографии выше, на его рабочем таблице есть единица позиционирования, которая выполняет работу сборки на внутренней перегородке. Этот блок может быть перемещен и скорректирован вдоль рабочего стола на основе различных размеров перегородки, убедившись в точном позиционировании и сборке, избегая деформации сварки;
3 .
1) Чтобы запустить сборку и сварку сборки, сначала поместите сырье срезанных пластин на рабочую таблицу машины;
2) После позиционирования нарезанных пластин нажмите вручную и плотно закрепите их. В этом оборудовании пресса и удержание заготовки с помощью воздушного цилиндра. Это первый шаг сборки;
3) второй этап сварки на позиционированных нарезанных пластинах во внутреннюю перегородку выполняется после этого, в способе ручной сварки;
4) Чтобы отрегулировать угловое положение нарезанной пластины заготовки, рабочая таблица машины может быть повернута в диапазоне ± 180 ° с постоянной скоростью, которая приводится в движение с помощью редуктора двигателя. Это приводит заготовку в непрерывное вращение соответственно, убедившись, что она расположена в лучшем угловом положении, для выполнения сборки и сварки.
C. Рабочий принцип GZ12 / GZ15 Beam Beam Bufl Plate Machine:
1. По сути, эта машина представляет собой упрощенный сварщик типа приспособления для получения сварки внутренней перегородки и сварки в некоторой степени. Это также можно наблюдать по его внешнему виду;
2. Рабочий путь: в этом отношении принцип работы этой машины состоит в том, чтобы сначала найти заготовку и зажимать заготовку, а затем поместить ее в оптимальное положение для работы (сварка) путем поворота рабочей стола;
3. Центральный элемент функционального элемента перегородки пластинчатого балка
1) Угловое управление положением: по этой причине, поворот (наклонение или вращение) рабочей таблицы машины и, следовательно, нарезанная пластина имеет жизненно важное значение для нормальной работы;
2) Привод и передача: бесконечный поворот рабочего стола приводится к электромагнитному тормозному двигателю и передается с помощью редуктора червящегося, что гарантирует точное местоположение рабочего стола и разрезая пластину в любом желаемом целевом положении вместе с функцией самопомощи;
3) Операция восстания: операция поворота рабочей таблицы манипулируется переключателем педалей ног, что выпускает руки оператора для альтернативных заданий одновременно при работе с этой машиной серии GZ;
4. Сварка двойной стороны: рабочая таблица вращается в рамках ± 180 °. Это для простоты сварки обеих сторон на заготовке на заготовке: после завершения сварки одной боковой сварки просто поверните рабочий стол к противоположной стороне и выполните сварку на противоположной стороне заготовки. Здесь сварная операция на внутренней перегородке выполняется с ручной работой;
5. Отрезание пластинчатого приспособления: нажатие заготовки применяется с пневматическим приводом. Во время работы поршневый стержень воздушного цилиндра поднимается, плотно толкав стержень, прижимаясь к заготовке, для следующего шага сварки.
D. Структура и основные единицы GZ12 / GZ15 Beam Beam Beam Внутренняя перегородка.
1. Как выглядит: как можно проверить из прикрепленных фотографий машины, это оборудование имеет структуру стационарного типа сварки. Он закреплен в пол мастерской с якорными болтами:

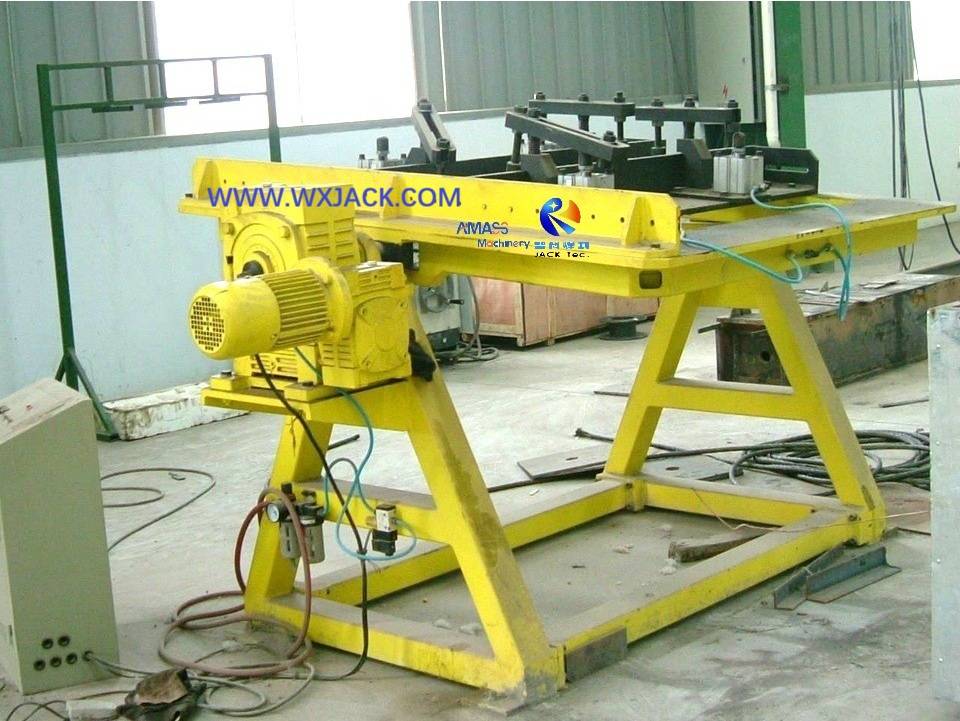

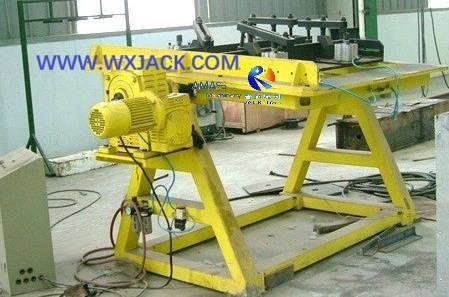

Установка модельной машины Wuxi Jack GZ15 в пол в мастерской: ( Рис.4 )
2. Основной единицей этой машины является его вращающаяся рабочая таблица. Его структура рамки придает машине наивысшую степень стабильности, заставляя ее надевать на землю и стабильно работать;
3. Вспомогательные единицы этой машины включают в себя:
1) рабочая таблица, вращающаяся водительское мотор (тип торможения) и его редуктор моторного двигателя червяка;
2) пневматическая система для хранения заготовки;
3) позиционирование на рабочей таблице;
4) Электрическая плата управления и переключатель педали ног.
