10 тонн нагрузки и оборудование для сварки сварки сварки и хвостовой сварки

A.   Использование и функция 10 -тонной грузоподъемности Повышение и вращение двойной головки колонки и сварки хвостовой сварки:

1.  Цель: это специальное оборудование для позиционирования сварки для сварки предназначено для выполнения подъема и 0 ° ~ 360 ° вращающихся заготовков и сварки, с 2 градусами свободы;

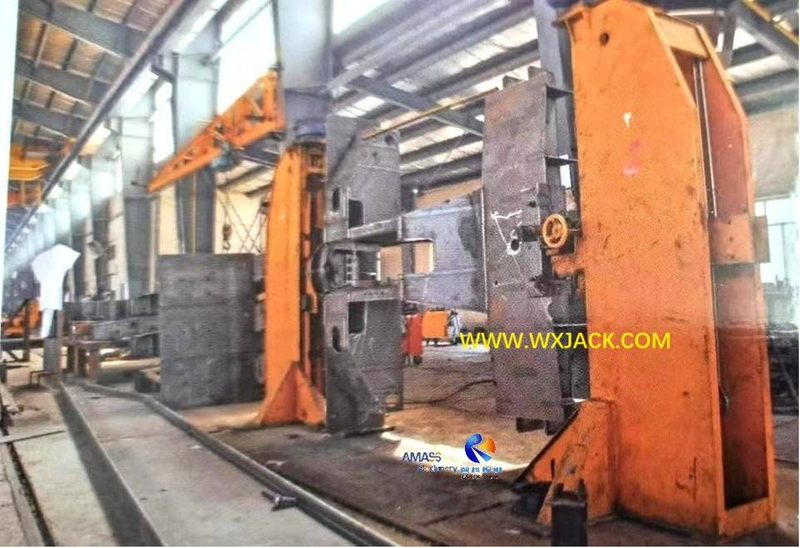

2.   Подходящие заготовки: Как показано на фотографиях ниже, шасси с большим весом в больших размерах является рабочим частями, которые должны быть зафиксированы на его роторной сварке:

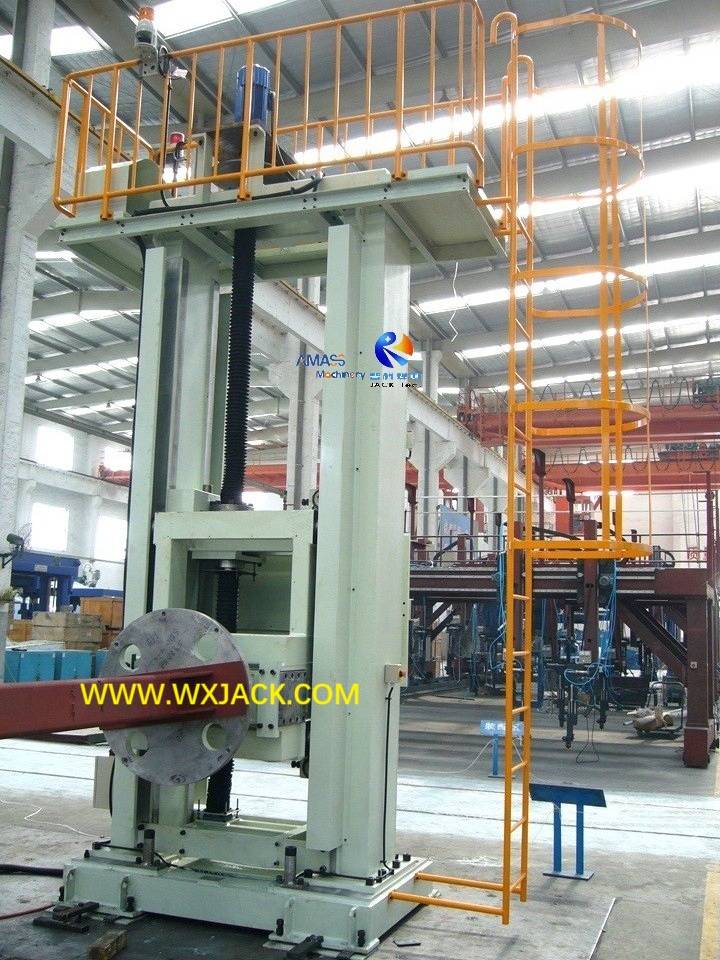

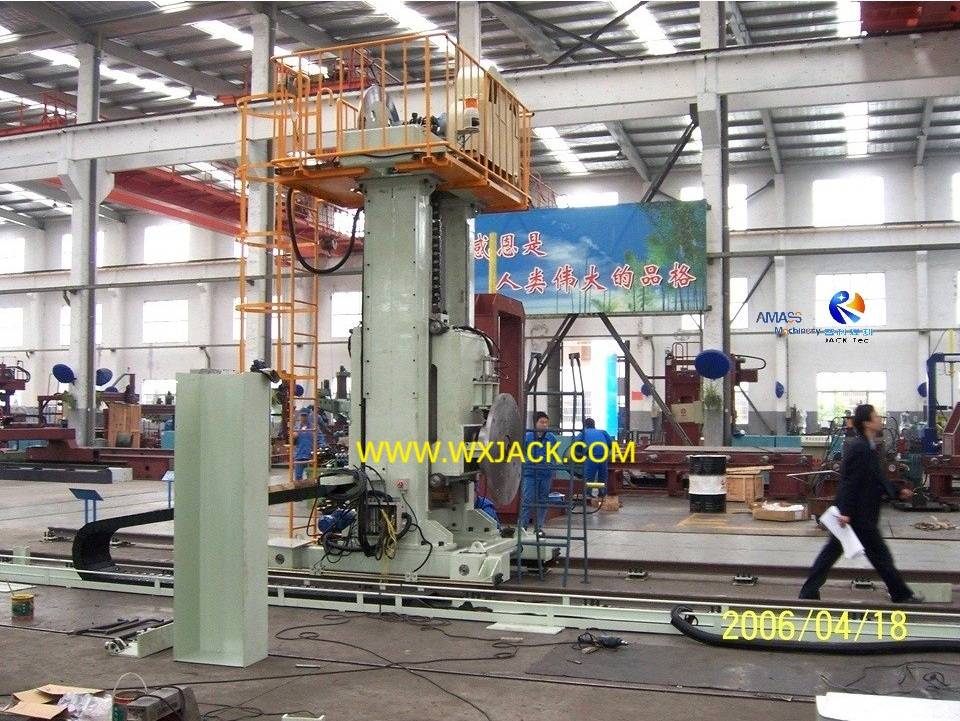

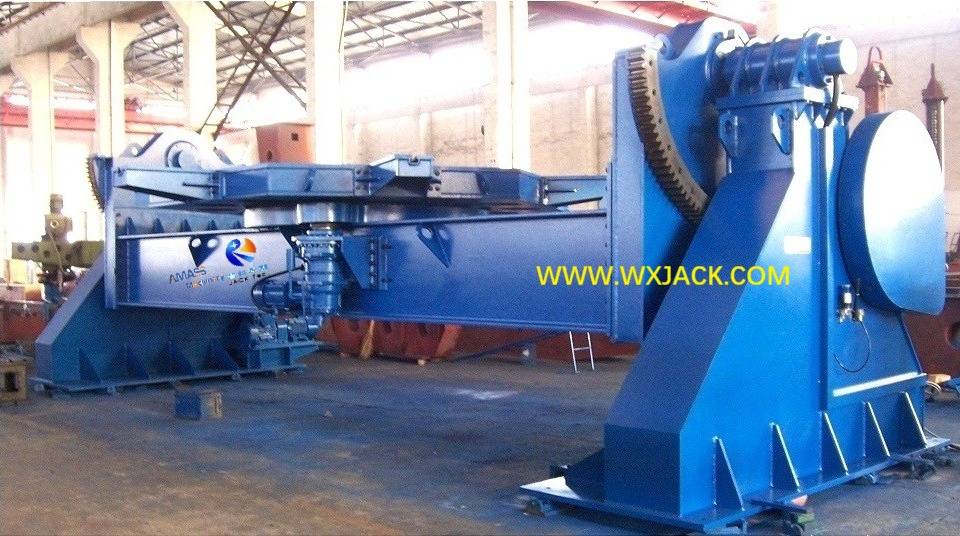

Рабочий сайт Wuxi Jack 10 -тонной емкости двойной пост -сварочной оборудование: ( рис.1 )

3.   Макс. грузоподъемность на заготовке  составляет 10 тонн;

4.  Доступная функция заготовки в оборудовании по позиционированию сварки двойной колонны:

1)   фиксация заготовки: закреплены на вращающемся и подъемном сварке поворотного стола;

2)   повышение хода составляет 2000 мм, с регулируемой скоростью подъема в диапазоне 1000 ~ 4000 мм/мин., Сервопровод моторного привода и управления;

3)    0° ~ 360 ° Возобновляемость роторной сварки таблицы, регулируемая вращающаяся линейная скорость 0,1 ~ 1 об / мин. Это также скорость сварки работы;

5.  Applied Industry: Такая двойная колонна и хвостовая сварка является незаменимым оборудованием для положения сварки, которое используется в отраслях транспортного средства/ строительного оборудования/ машиностроения/ автомобиля.

B.  Индекс критического предварительного условия и производительности подъема и вращающейся сварки сварки и хвостовой сварки:

Чтобы достичь безопасной/ надежной/ точной/ удовлетворительной производительности оборудования, 2 ключевые технические характеристики должны быть получены в этом двойном сварке -позиционере :

1.  Удаление скрытых проблем с сваркой, поворотным столом внезапно падает в эксплуатацию:

Почему так важно?

1)  Верхний уровень сварки сварки и заготовки составляет 2000 мм;

2)   Макс  . Вес шасси, который можно удерживать, вращаться и поднять, составляет 10 тонн;

3)   Таким образом, если рабочие движения роторной сварки таблицы не являются надежными: отключены от вертикальных колонн и внезапно отброшены из ожидания, для работающего персонала на месте будет большой вред, а также управляемые утилиты среды позиционера сварки двойного столбца;

2. Идеально поднятость фазового заготовки оба конца вдоль вертикальных колонн в сварке сварки головы и хвоста:

1)  Способ заготовки фиксация шасси: в этом сварочном механизме оба конца больших заготовленных шасси обеспечены соответственно;

2)  Каждый кусок роторной сварки установлен в вертикальном столбце соответственно;

3)  Таким образом, во время возвышения 2 части сварки поворотного стола его следует поддерживать в идеальной синхронизации;

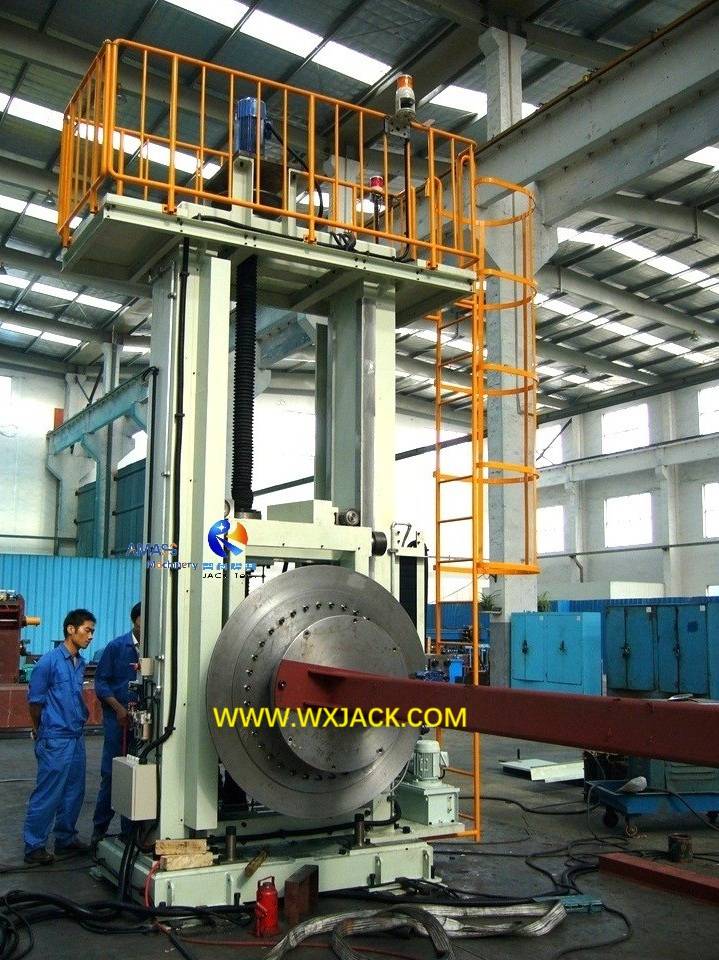

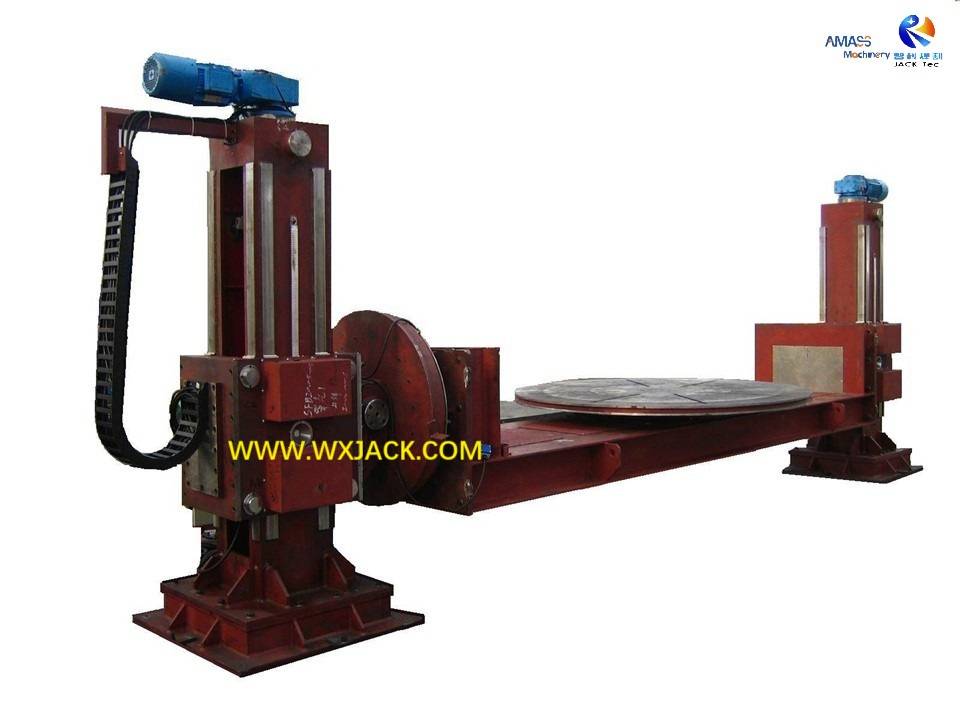

4)  Заготовка надежно фиксация на таблицу сварки: ( Рис.2 )

C.  Обеспечение обеспечения безопасности оборудования для сварки сварки Wuxi Jack:

1)  Безопасность всегда является главным фактором, который следует учитывать при разработке всех продуктов Wuxi Jack, включая позиционера сварки с двумя колоннами;

2)  Серия мер принимается во время процесса проектирования:

1.   Ремонты двигателя типа B Гранинг принимаются в механизме вождения высоты роторного сварки;

2.   Нажмите кольцо в роторном сварочном столе:

1)  Большое значение: Нажмите кольцо, наиболее важные для работы свартора сварки с двумя столбцами головы и хвоста: он непосредственно определяет плавное вращение заготовки, а также уверен, что огненная фиксация заготовки;

2)  Отверстия для безопасности: в кольцах вращающихся сварки сварки есть ряд отверстий безопасности, просверленных в полном внешнем периферийном круге переживающих колец;

3)  Роль поддержки в голове и хвостовой сварке:

а)   во время сварки и периода простоя, в случае непредвиденных обстоятельств происходит,

б)   булавки на механизм сборки будут выброшены без задержки времени,

в)  и подключен к дыру в безопасности, предотвращая падение сварки и заготовку падения:

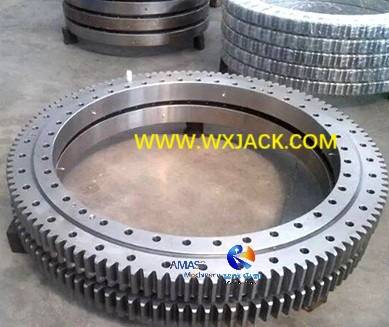

D)   Уважайте кольца и его защитные отверстия, которые будут вписаться в сварку поворотного стола: ( Рис.3 )

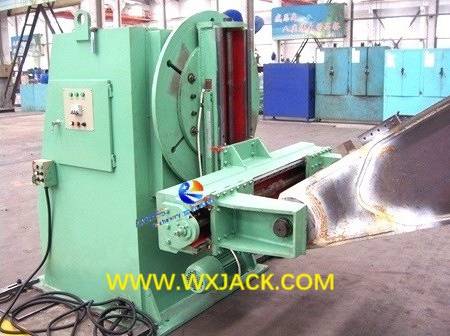

4)  Установите поддержку, которая будет установлена ​​в таблице ротажного сварки: ( Рис.4 )

5)  Связанное оборудование .;

3.  Кнопки экстренной остановки устанавливаются во многих местах во всей рабочей зоне двойной колонны головки и хвостовой сварки, с целью легкой досягаемости операторами в длине рук.

D. Технические характеристики оборудования для позиционирования сварки с двойной колонкой и хвостовой сварки:

1. Структура сварки сварки с двумя столбцами головы и хвоста:

1) Основные единицы: один набор этого большого размера сварочного механизма состоит из двух наборов вертикальных колонн, 2 кусочков сварки, поворотной таблицы и электрической системы;

2)  Итак, это также называется двойным столбцом сварки;

3) Вертикальный путь фиксации столбца: 2 набора вертикальных столбцов могут быть либо зафиксированы в пол мастерской, который используется для условий изготовления на фиксированном макс. заготовка по длине;

4)  Тип перемещения столбца: или один набор или оба набора колонн могут перемещаться по наземным рельсам, так что широкий выбор длины заготовки можно вписать в оборудование:

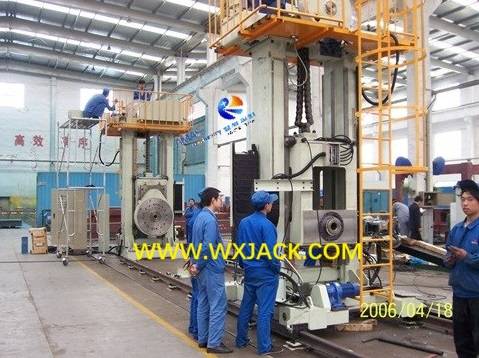

5) Установка и ввода в эксплуатацию на сайте колонны Wuxi Jack .

2. Одновременно управление высотой в двойной колонке головы и сварки хвостовой сварки:

1)  Драйв: оба конца заготовки шасси вдоль 2 наборов вертикальных столбцов приводят к сервоприводу;

2)  управление: из которых, контролируемой командой входного импульса, повышение заготовки может гарантировать полностью одновременное повышение заготовки на обоих концах;

3)   Это может убедиться, что все это время убедится, что все это время горизонтального уровня заготовки вместе с двумя наборами роторной сварки ；

3.  Управление безопасности высоты в оборудовании по позиционированию сварки сварки с двумя столбцами:

1)  Тип торможения: 2 комплекта сварного поворотного стола.

2)  , кроме того, первичными уборщиками являются восстановитель червях, с хорошей функцией торможения;

3) Таким образом, безопасность высоты заготовки может быть полностью гарантирована ；

4. Механизм повышения сварки сварки:

1)  передача: высота заготовки реализуется с помощью передачи цепи и звездочки;

2)  Руководящий блок: на 2 частях вертикальных колонн есть сверхмощные точные гидеры;

3)   Скалчистые колеса катятся вдоль тяжелых точных линейных гидеров, которые собираются на вертикальные колонны вместо сварной структуры, гарантируя стабильную и надежную высоту заготовки и сварки поворота:

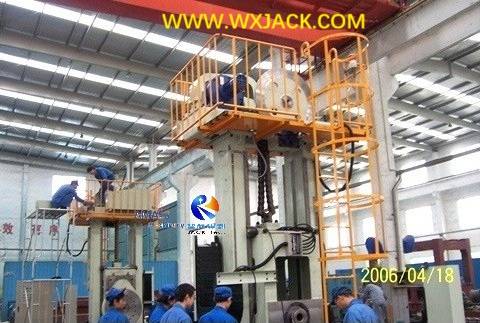

4)  Блок вождения, управления и передачи для высоты роторной сварки в двойной головке и хвостовой сварке Wuxi Jack: ( Рис.6 )

5.  Заготовка вращается в сварке поворотного стола:

1)  Восстание заготовки приводится в движение мотор и редуктора серии Y -серии Y, а также оснащено тормозным блоком;

2)  Таким образом, когда сварка поворота и шасси заготовки вращается в целевом угловом положении, он будет заблокирован автоматически.

E. Технические параметры двойного колоннного головки и сварки сварки:
