Машина с двойной головкой нагрузки масляного цилиндра.

A. Специальность нагрузки с масляным цилиндром SXBJ -12 .

1.  Зачем нужен гидравлический блок загрузки привода: обычный способ обработки материала в скостной машине края листовой пластины:

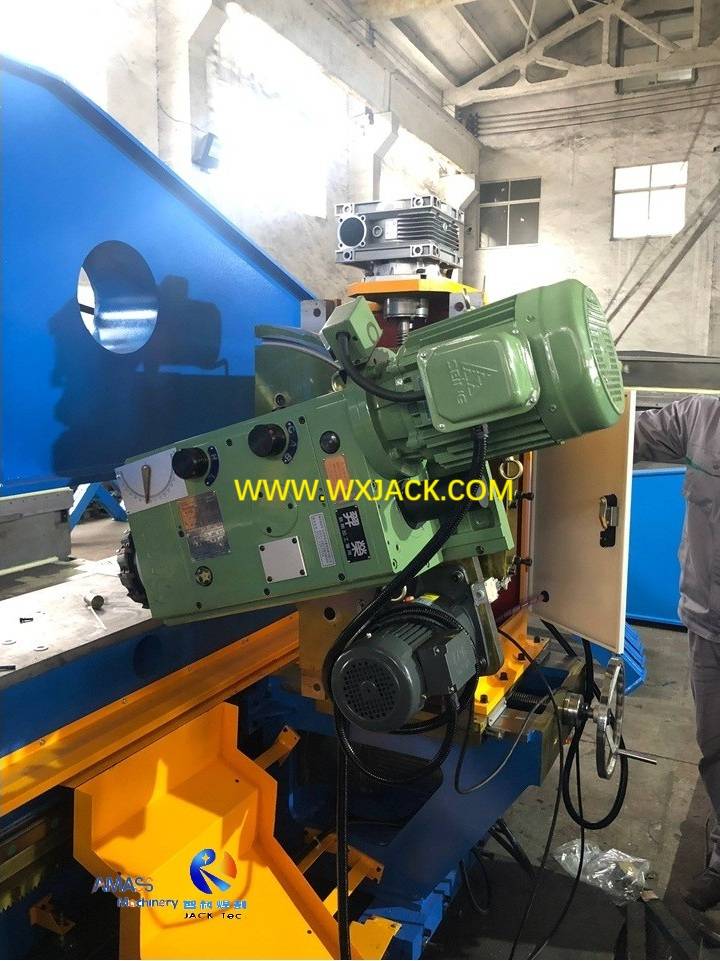

1) В качестве своего рода автоматического оборудования для краевой фрезерной работы, из листовой фрезерной машины серии XBJ и SXBJ есть заготовка из металлической пластины и вытягивается из машины руками оператора вручную. Пожалуйста, проверьте ниже фотографию сделанную на машине Wuxi Jack для пластинчатой ​​сварки канавки  ,

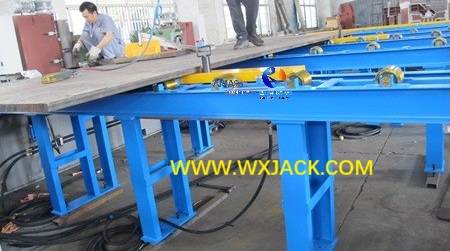

2) Обычная практика ручной работы погрузки стальной пластины в листовую металлическую пластинку сварки канавки монтаж: ( Рис.1 )

3)  Отрицательная точка такого способа нагрузки во время работы скостной машины с краем листового металла: она занимает много времени, неудобно и встроено с определенным риском сжатия рук, особенно при загрузке большого размера и стальных пластин с тяжелым весом в машину для сварки канавки для сварки для сварки для сварки для сварки для сварки для сварки для сварки сварки для сварки для сварки сварки для края;

4)  По этой причине это действительно необходимо и полезно для клиентов, особенно для машины с крупными моделями, таких как этот модельный аппарат SXBJ-12 для краевого фрезерования, для введения автоматического высокоэффективного способа загрузки сырья. И , следовательно, приходит этот гидравлический привод автоматического обработки стальной пластины SXBJ-12 Автоматическое оборудование для фрезерования края листового металла;

2.  Неравенство масляного цилиндрического привода .

1) Соответственно, этот 'Высокий ' Настроенный аппарат высокоэффективного листового металлического края

2) Система загрузки стальной пластины с гидравлическим приводом, поддерживая нагрузку на стальную пластинку в большую модельную машину Wuxi для скопления на краю металлической пластины : ( Рис.2 )

3)  Пожалуйста, проверьте прилагаемое видео этого раздела продукта , чтобы просмотреть момент ввода в эксплуатацию такого мощного механизма, во время проверки машины SXBJ-12 модели для тяжелой модели для работы с листовым металлом.

3.  Наибольшие точки значения механизма загрузки стальной пластины гидравлического привода для клиентов с краевой фрезерной машиной:

1) Этот рабочий блок освобождает операторов машин для фрезерного фрезерования пластины из листового металла от утомительной, опасности и не добавленной стоимости работы обработки стальной пластины;

2) Соответственно, общее время цикла операции краевого фрезерования можно ожидать и планировать более эффективно и точно;

3) Машина сварки для сварки пластин;

4)  Этот блок является исключительно принадлежащей функцией Wuxi Jack . Что означает, что только машины для скоса с краем листового металла, созданного Wuxi Jack, имеют такую ​​ценную рабочую группу;

5) Это устройство очень полезно для гарантирования безопасного и высокоэффективного управления фрезевым оборудованием, особенно тех двойных моделей с длинными головками , типичные соответствующие модели от SXBJ-12 здесь до моделей SXBJ-18;

6) Российские аплодисменты клиента на фрезерную машину Wuxi Jack SXBJ - 12 .

B.  Структура и принцип работы гидравлических масляных цилиндрий

1.  Структура системы поддержки гидравлического привода в оборудовании из фрезерного фрезерного роста:

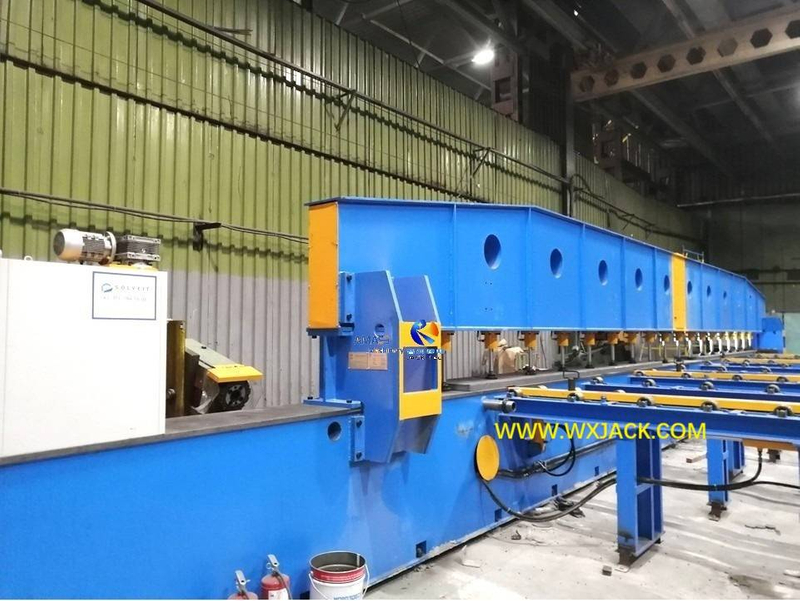

1) Собранные и окрашенные гидравлические кронштейны с большими модельными машинами Wuxi Jack для скосчения на краю металлической пластины : ( Рис.4 )

2)  Как видно из приведенных выше и прикрепленных фотографий , этот блок нагрузки привода масляного цилиндра состоит из группы автоматических бегущих заземляющих кронштейнов;

3)  Интервал между любыми двумя частями заземляющих кронштейнов составляет от 4 до 5 метров . Другими словами, количество этих наземных кронштейнов зависит от макс. Крайный штриховой ход пластинчатой ​​машины для монтажа сварки сварки;

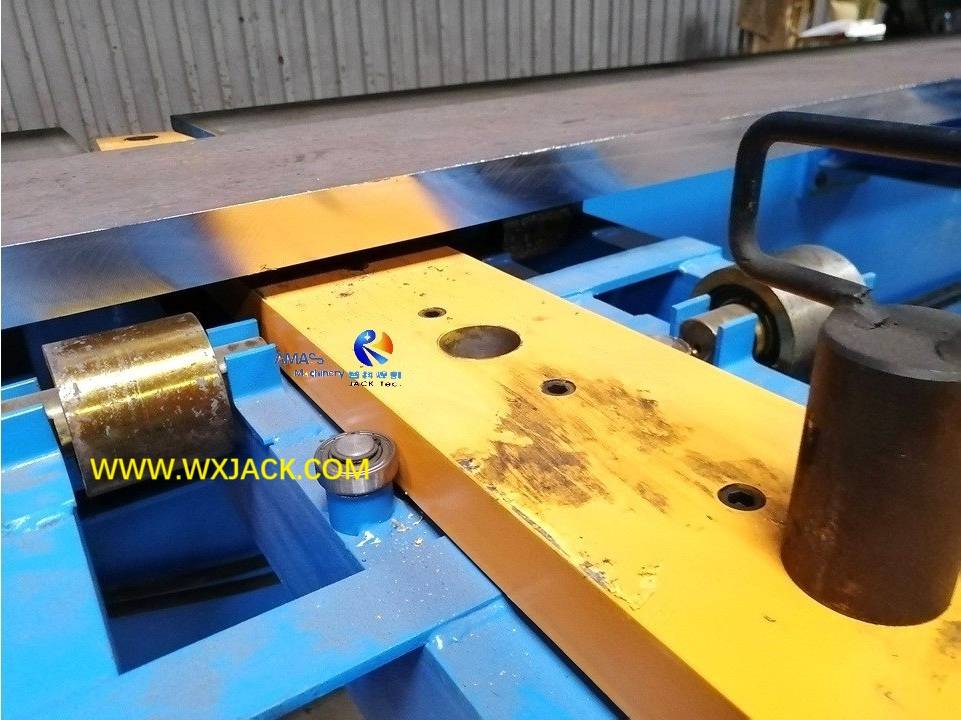

4)  Каждый кусок переднего расширенного заземляющего кронштейна имеет ряд желтого цвета, собранного на вершине, и массив катящихся роликов, собранных внизу. Пожалуйста, проверьте ниже фото:

5) Вид закрытия на заземляющих кронштейнах в системе гидравлической нагрузки автоматических машин для фрезерного фрезерного роста пластины с металлической пластиной : ( Рис.5 )

2.  Принцип работы и этапы гидравлического привода для стальных пластин Загрузка на краевой фрезерной машине:

1)  Шаг 1: Установка стальной пластины : В каждой из желтой щели существует массив отверстий, которые используются для позиционирования заготовки в зависимости от его ширины: вставая штифты в правильные отверстия позиционирования, стальная пластина заготовка фиксируется на этом загрузочном блоке;

2)  Шаг 2: Стальная пластина выдвинута вперед и выпустить : приводится в движение гидравлическими цилиндрами, этот загрузочный блок протолкнет заготовку в рабочую столу машины для реализации на обработке сварки;

3)  Шаг 3: Стальная пластина снова закреплена : при завершении краевой фрезерующей стальной пластины в машине желтые прорези цвета будут вытянуты за пределы края стальной пластины, которые будут просто завершены краевой канавкой;

4)  Шаг 4: Стальная пластина вытянута : Вставка вала снова в вставку в отверстия для позиционирования, этот блок гидравлической нагрузки и разгрузки может вытащить заготовку из машины для края.

C. Технические параметры гидравлического привода SXBJ-12
