Верхняя модель PHJ20 3 в 1 часа.

Особенность: PHJ20 является самой большой моделью обычной серии PHJ Series 3 в 1 -часовой сварной сварной сварке , которая может обеспечить сварную HEAM/ T Beam Height 2000 мм симметричного и асимметричного положения фланца относительно веб -сайта. См. Прикрепленный эскиз:

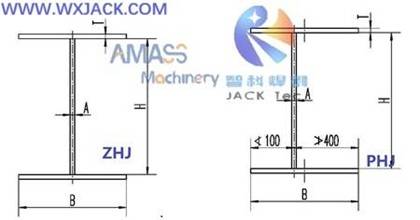

Поперечные сечения H Beam и I Beam, которые можно создать из моделей Wuxi Jack PHJ: ( Рис.1 )

A. Механический основной корпус PHJ20 Модель 3 в 1 -часовой сварочной машине:

Это краеугольный камень или центральная рабочая единица машины. Он имеет инвертированный собранный базовый стиль U -Ganty и состоял из:

1. Top U Structure Gantry 3 в 1 ч .

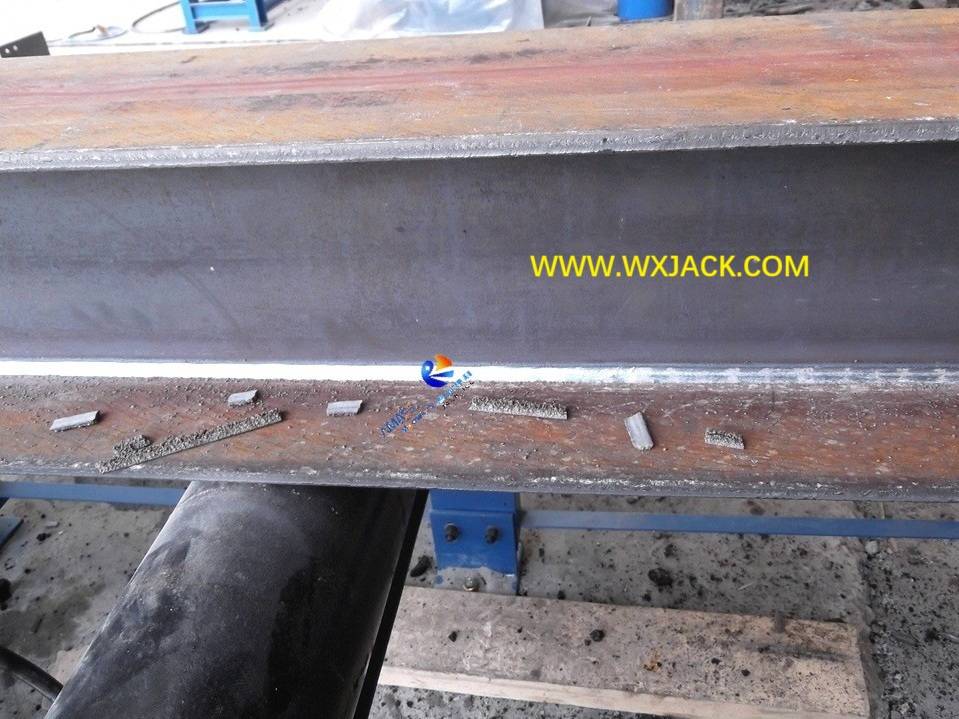

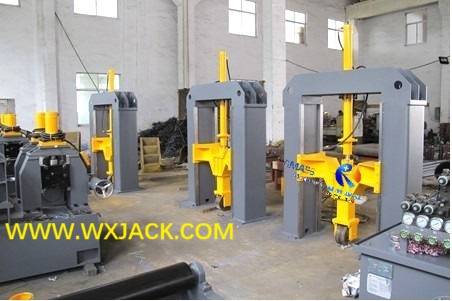

1) Это устройство собирается в инверсированную форму U с сварной структурой элементов: ( Рис.2 )

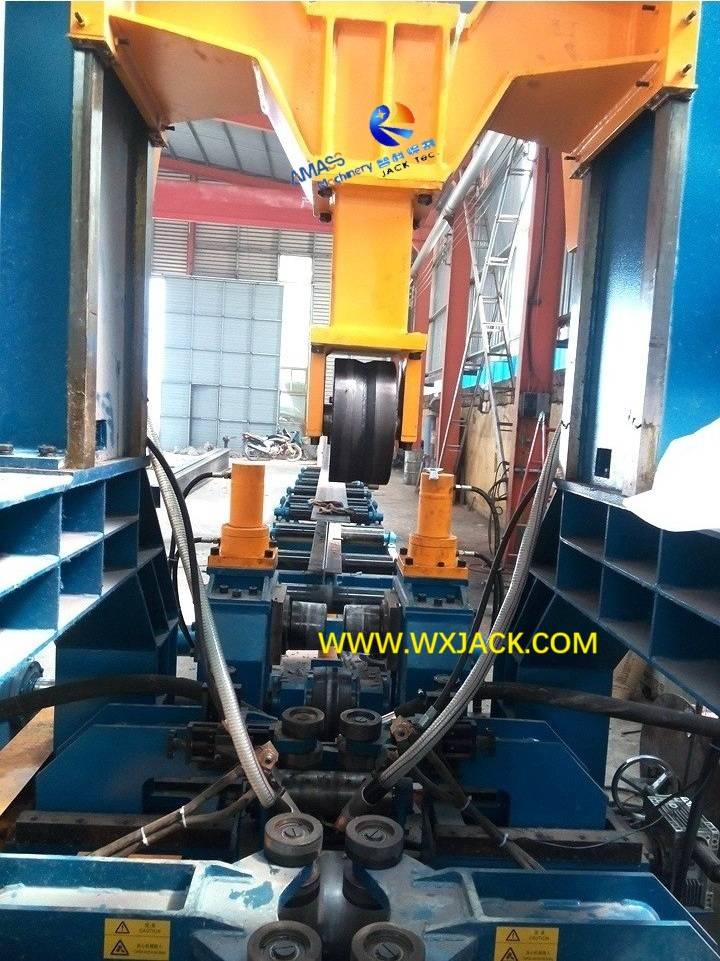

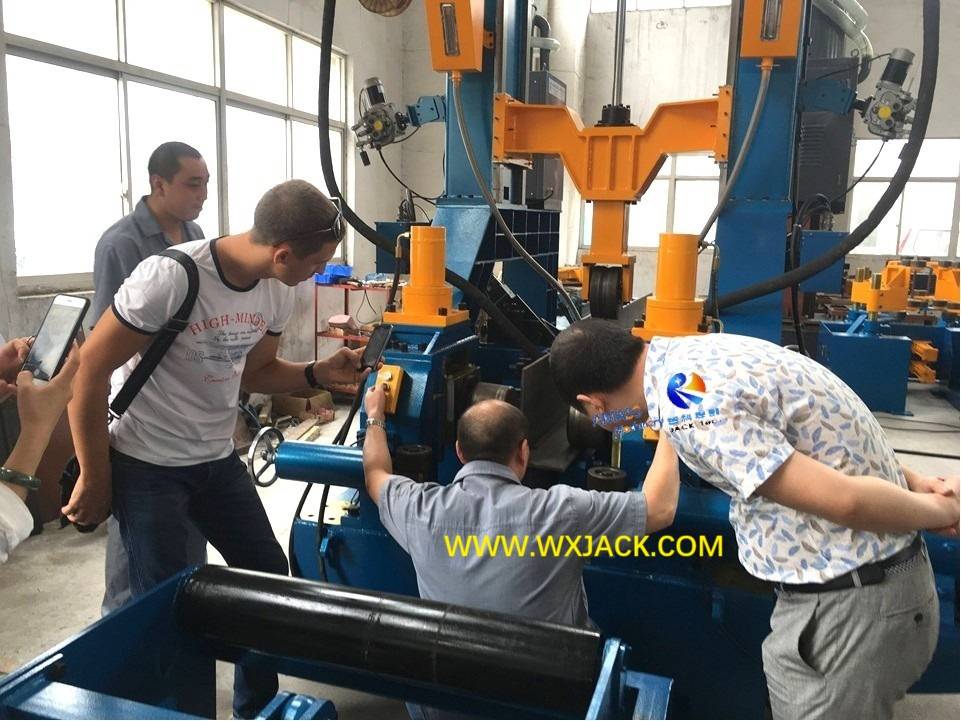

2) Чтобы полностью гарантировать точную сборку машины, позиционирование его элементов структуры закреплено набором приспособления для опорожнения: ( Рис.3 )

3) Этот блок помогает стать полным механическим основным корпусом 3 в 1, протягивающей машину сварщика H Beam. На его середине установлена ​​гидравлическая движущая вниз, удерживающая синхронизация, для прочного нажатия верхнего фланца H Beam во время изготовления:

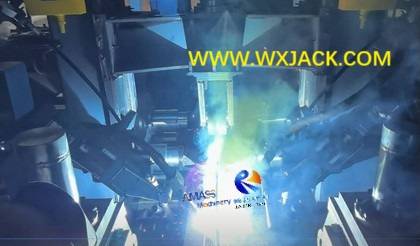

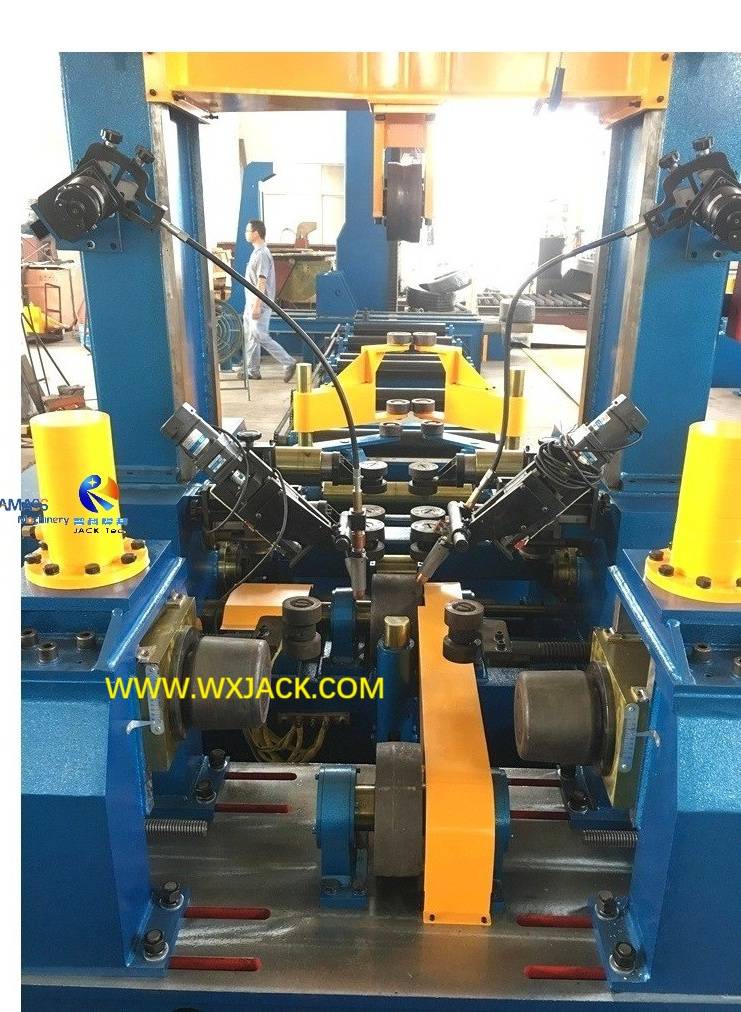

Масляный цилиндр для зажима на пучках H Beam: ( Рис.4 )

2. Механический базовый слой автоматического производства HEAM HEAM:

1)   это нижняя часть секции половины основного корпуса машины;

2) Он также служит 'Рабочая станция ' машины: что все критические единицы изготовления луча H: сборочный блок/ сварка, и все здесь установлены: все установлено:

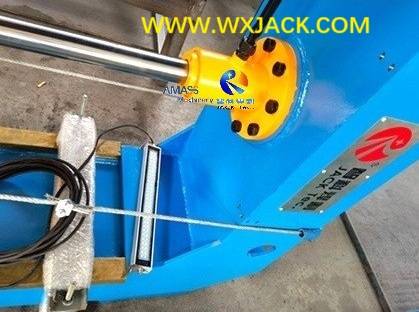

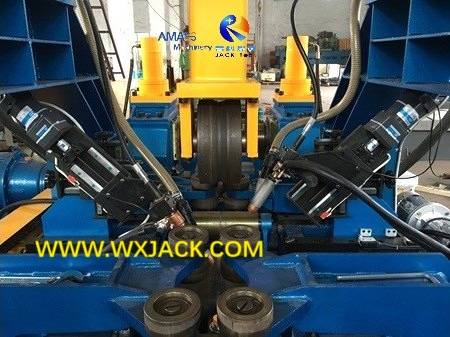

Производство партии на механической базе машины на заводе Wuxi Jack: ( Рис.5 )

3)  что означает, что работа в сварке/ выпрямление/ выпрямление/ выпрямление ядра выполняется в этом блоке;

4)  Блок привода и трансмиссии машины также установлен на дне;

3. Устройство 3 в 1 Сварку H Beam Machine :

1) , как представлено в бывшем продукте модельной машины PHJ18, этот блок состоит из 6 наборов (или 12 кусочков) роликов веб -выравнивания вдоль левого и справа от H Beam Web и 2 набора (или 4 штук) роликов HEAM BEAM на вершине фланца;

2)  У этого блока есть альтернативное название единицы самооценки:

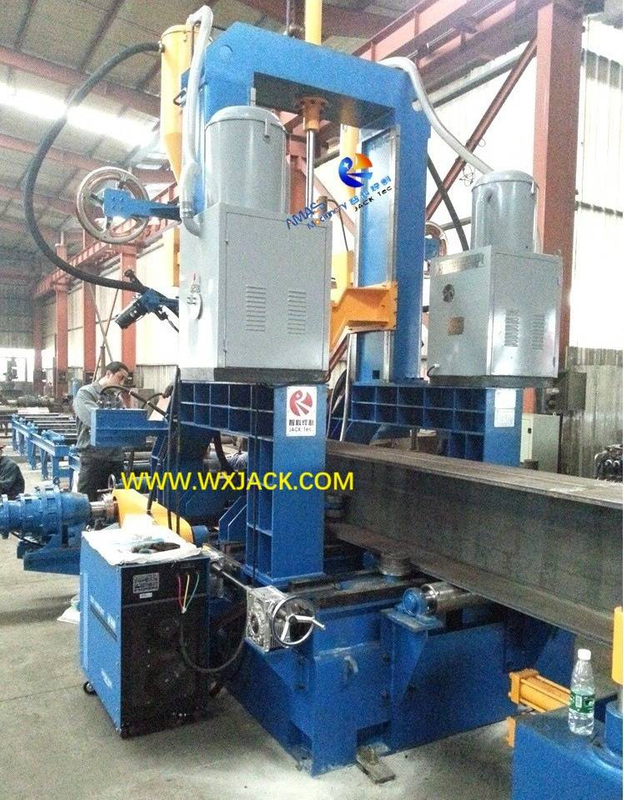

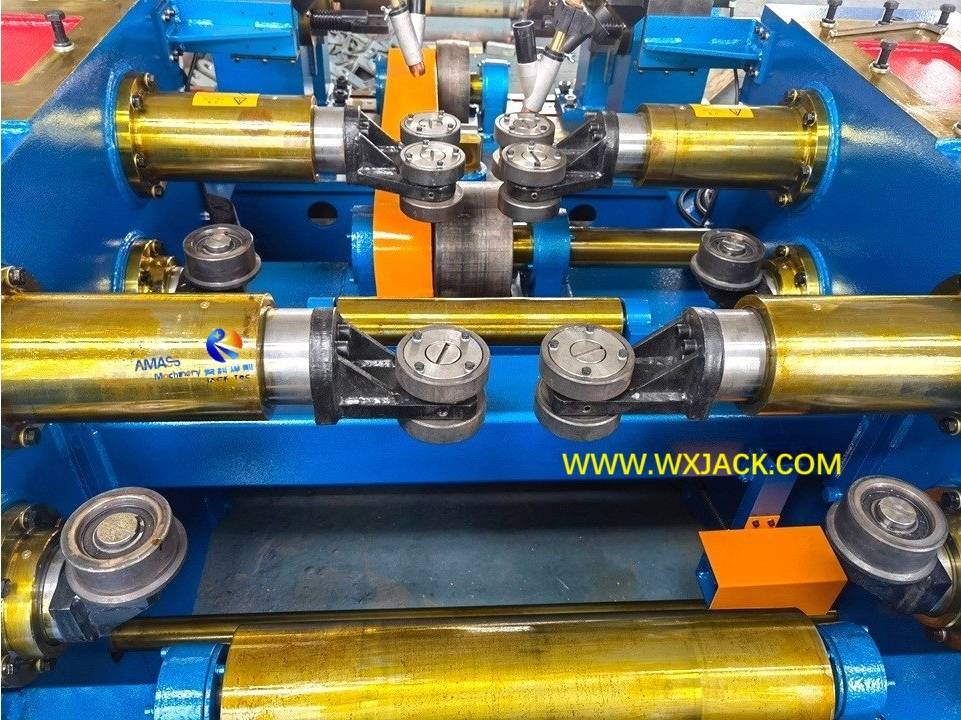

Симметрично расположенные ролики выравнивания в Wuxi Jack PHJ Machine: ( Рис.6 )

3) Функция:  этот блок выполняет первую задачу машины: точное позиционирование и уверенность в HEAM и веб -фланках H, а затем следующий шаг сварки;

4)  Этот блок управляется гидравлическим.

B . Сварочная система сварки 3 в 1 ч. Сборка балки сварки. Выпрямление интегральной машины:

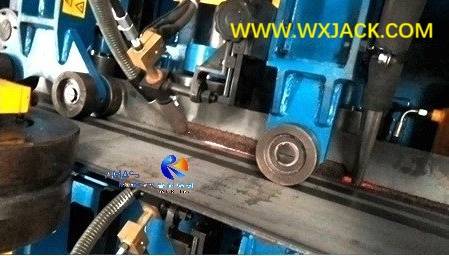

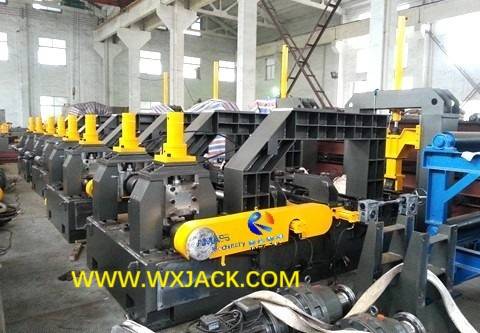

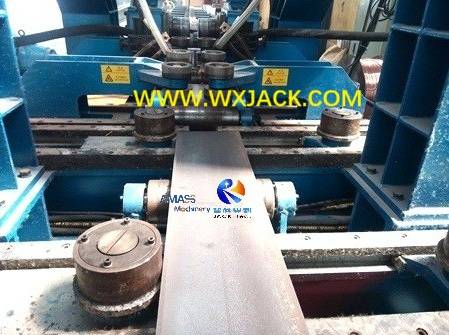

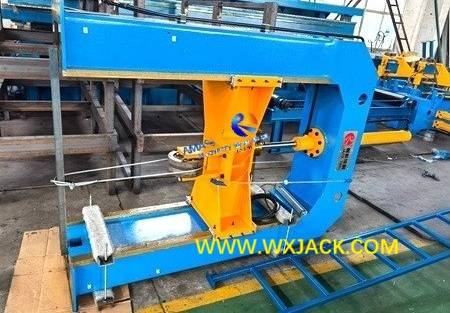

1.  2 Дополнительные режимы сварки: как представлено в бывшем продукте модельной машины PHJ18, существует два варианта сварки пилы и или ₂ сварки: ( Рис.7,8 )

2.  Установка основных единиц:

Машетная сварка система состоит из 3 групп:

1) сварочный факел;

2) Сварка факела точный механизм регулировки положения (двигатель/ поперечные слайды/ точная линейная гидера)/ Система подачи сварного провода;

3) система отправки и переработки сварки пилы;

Эти 3 группы установлены в симметрии в центральной рабочей зоне 3 -й в 1 ч.

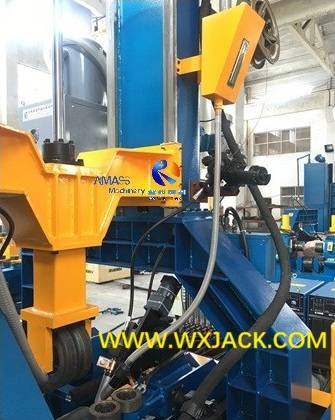

Сварная система Wuxi Jack Models Machine: ( Рис.9 )

3.  Бренд сварочной системы: У машины есть 2 набора сварки питания/ связанную консоли управления. Это основные аутсорсинговые функциональные единицы машины. Есть несколько брендов сварки питания, доступных для любого из режима сварки;

4.  Каким бы ни был источник сварки, он оснащен блоком подачи проводов и консоли управления:

5.  Помимо базовой единицы сварки факела и источника питания, для машины для изготовления балки пилы H, блок сварки является необходимостью. Это подходит для верхней части GANTER машины:

Сварка потока бункера на передней части машины моделей PHJ: ( Рис.10 )

C . Технические параметры PHJ20 Model 3 в 1 Сварка H Beam Machine:
