A. Использование 7 оси 2500/9 Большой кислородной топливной топливной плазменной машины с ЧПУ .

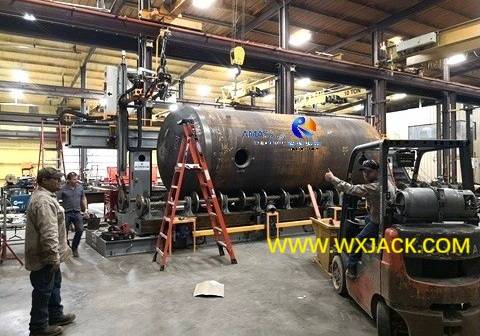

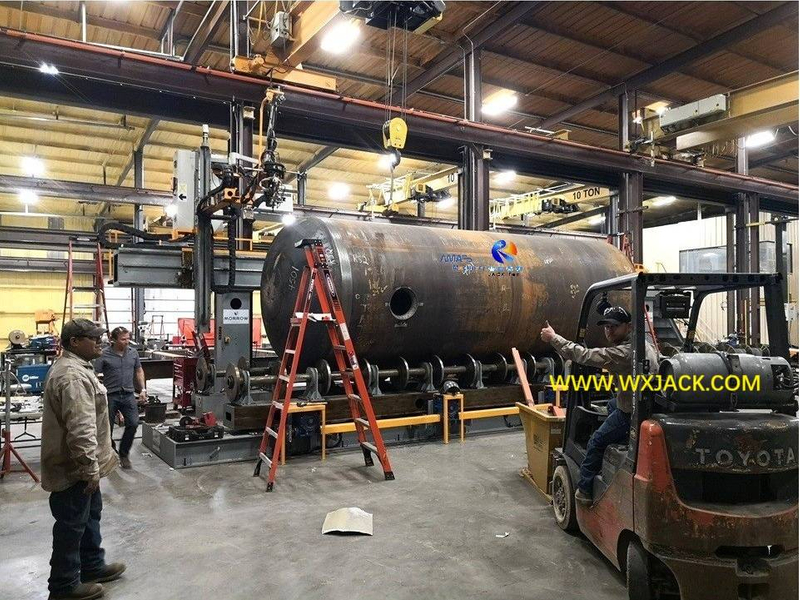

1. Деловой фон: прикрепленная первая фотография была сделана на американском сайте клиента, на наборе Wuxi Jack 7 Axis 2500/9 большой машины для резки труб с ЧПУ . Как видно из фотографии, на месте работы такого большого механизма на большой заготовке (бак большого диаметра) нуждается в помощи лазанистской лестницы, чтобы получить доступ к вершине большого бака и подъем для загрузки заготовки:

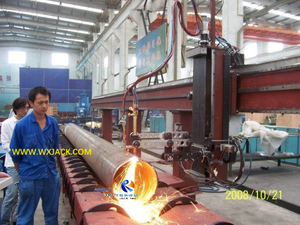

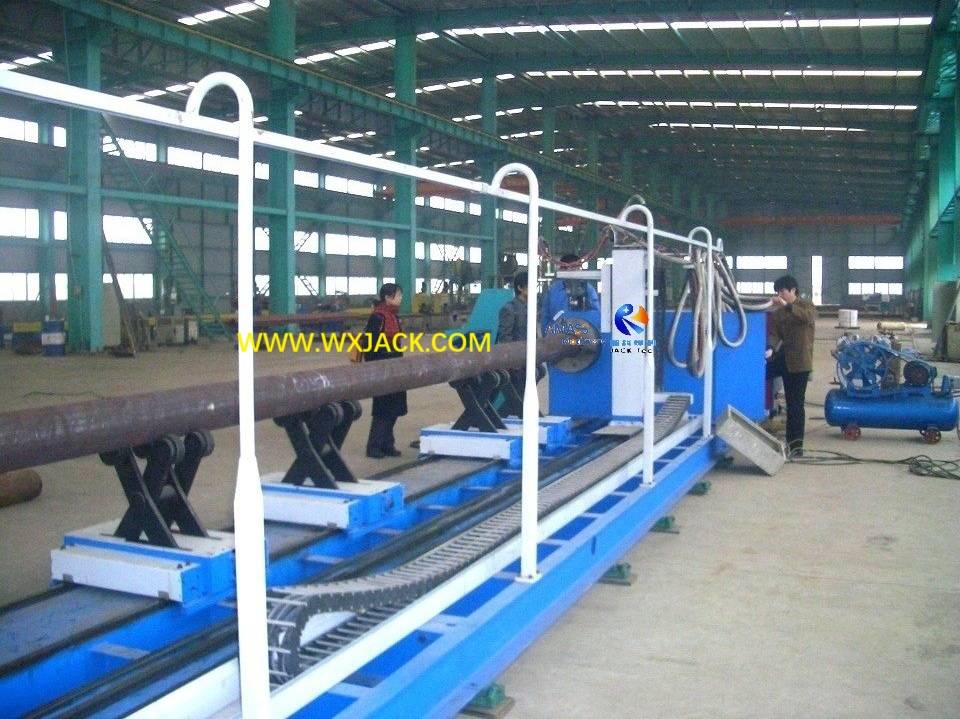

Рабочий сайт Wuxi Jack 5 Axis 2500/9 Модельная машина: ( Рис.1 )

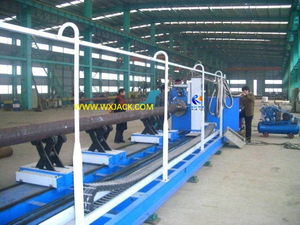

2. Полная линия моделей для выбора клиента: такая же, как и 7 -й оси 2000 мм , машина серии 2000 мм на резки управляющей трубы с ЧПУ, здесь большая модельная машина 7 -й оси ( / 12, / 9 и / 16 ) . Техника режущей машины с ЧПУ и перекрестками и эхом рыночного спроса в последние годы;
3. Применимые трубы: эта группа машины направлена на сегментацию спроса на расщепление и сочинение диаметра диаметра φ2500 мм.
B. 7 Контроль оси в 7 оси 2500/9 Большое кислородное топливное топливо плазменное плазмен
1. В отношении значения и цели 7 оси, управляемой с ЧПУ, проверьте ниже эскизов, а в разделе продукта ' 7 Axis CNC-CP 2000/12 большая модель с перекресткой перекрестки кислорода ';

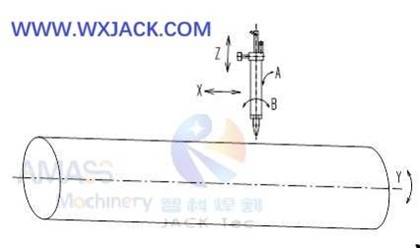

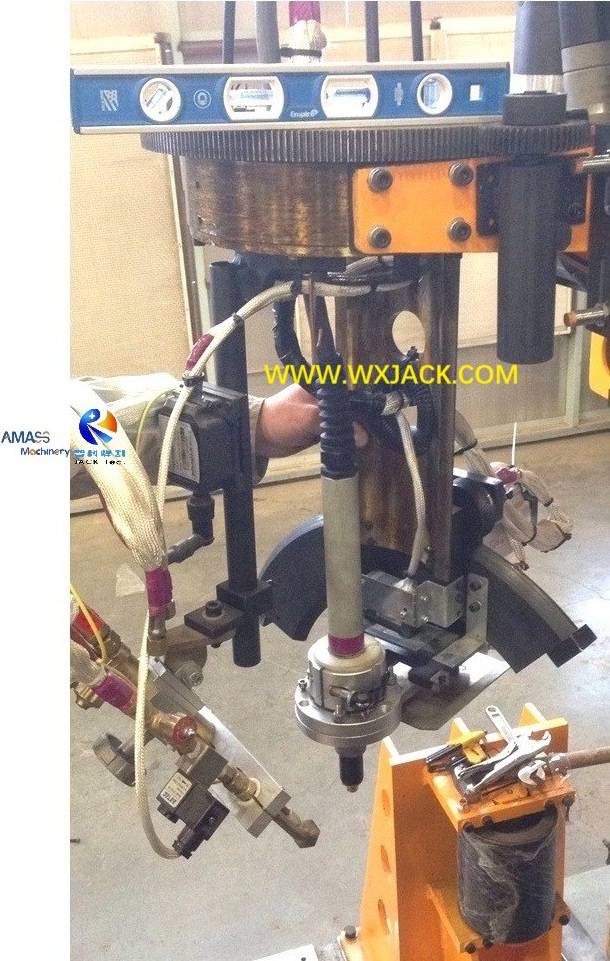

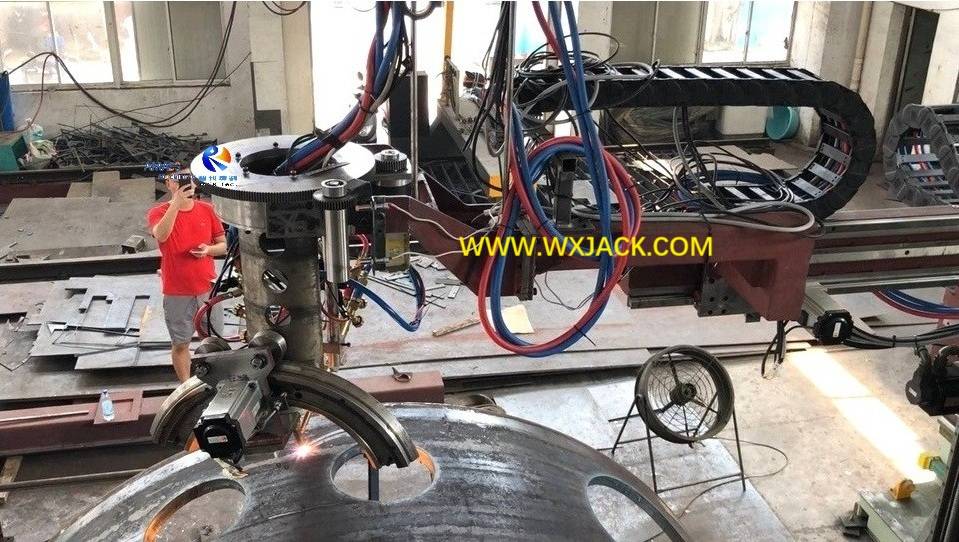

2. Иллюстрация на оси x / y / z / a / b в 5машине модели 6 / 7 / оси: ( Рис.2 )

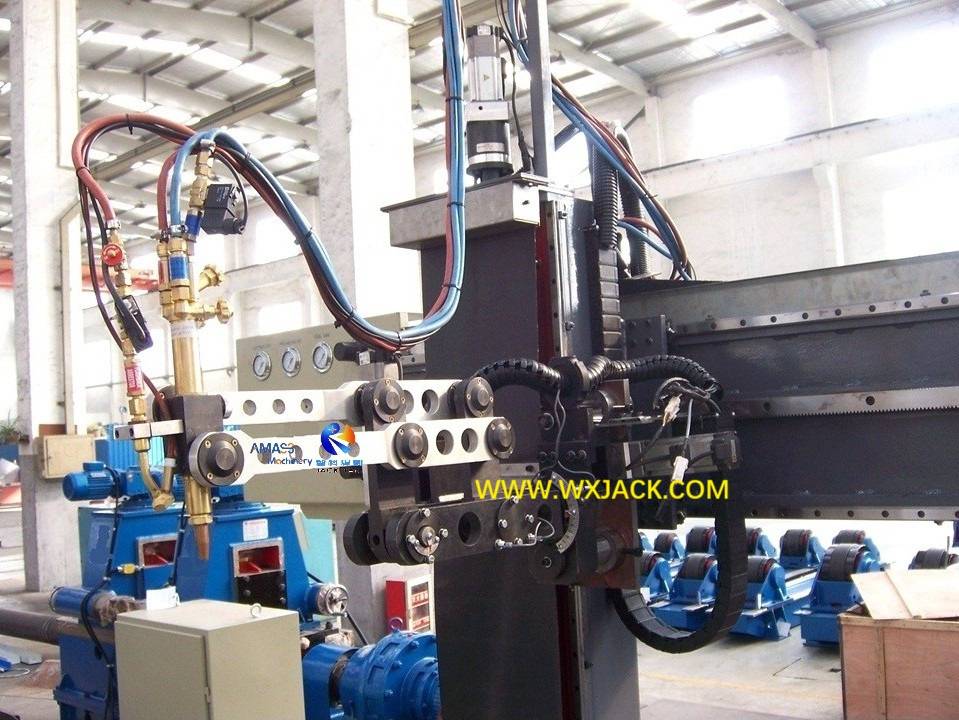

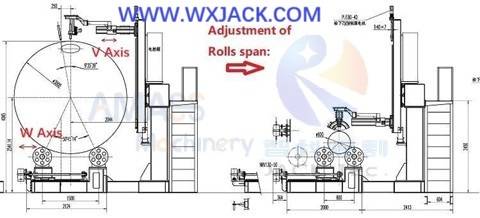

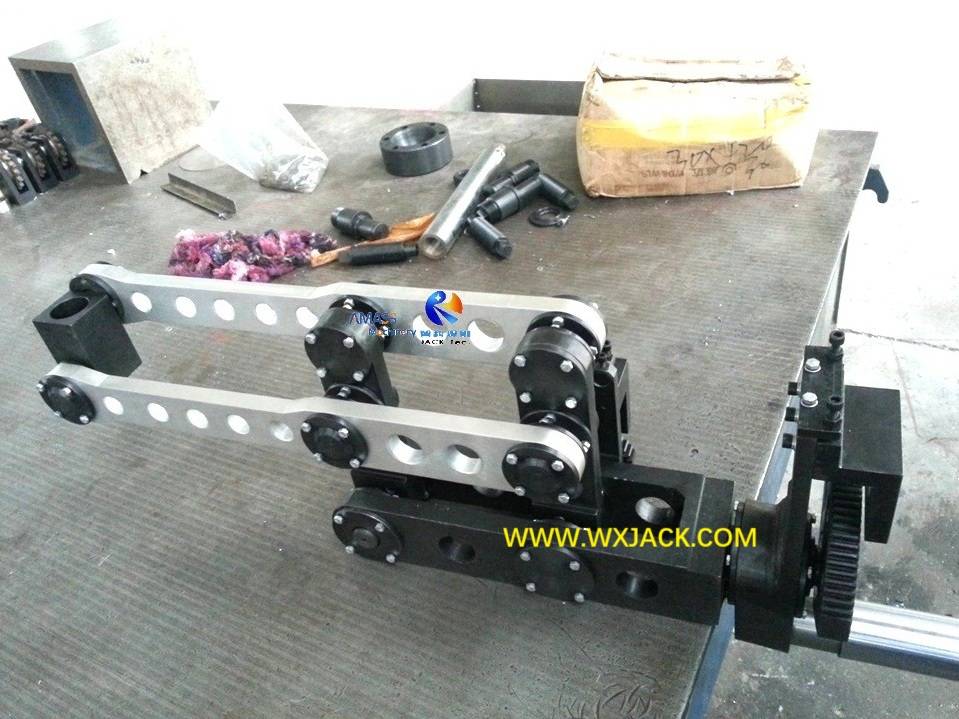

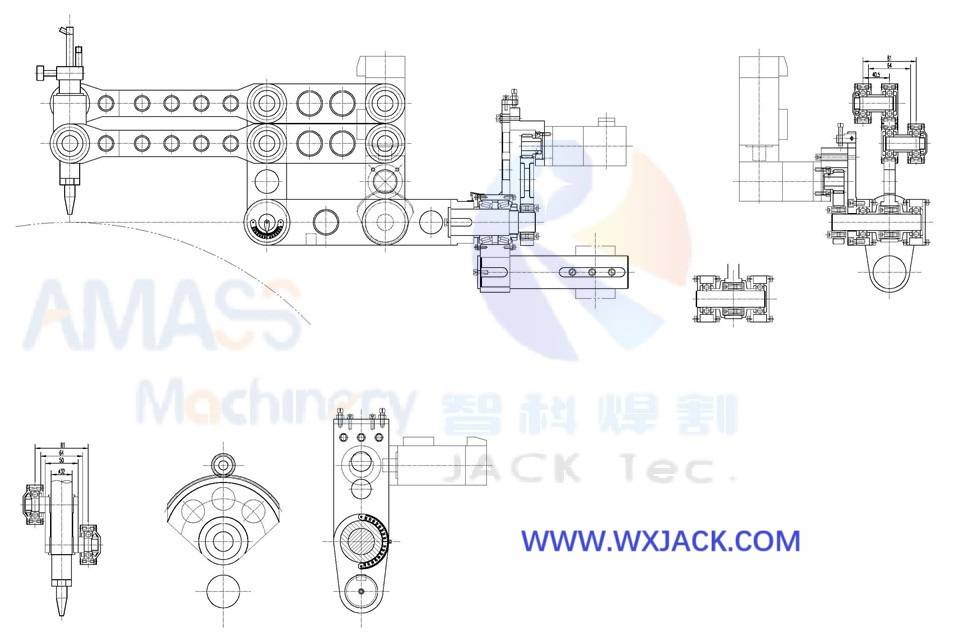

3. Иллюстрация по оси V / W в машине с большой моделью 6на 7 оси на питании с топливом в плазме кислорода .
C. Усовершенствованное оборудование для управления в Wuxi Jack Oxygen Fuel Fuel Plasma Plasma Cnc Tipe Cutsection Cutting Machine :
1. Управление программным обеспечением операционной системы и интерфейса не являются одиночными факторами, которые делают мощную функцию машины Wuxi Jack CNC на разрезании труб. Соответствующее оборудование также играет ключевую роль;
2. Аппаратное обеспечение промышленного компьютера (ЧПУ) в серии Wuxi Jack CP Series Oxygen Fuel Plasma Cnc Cutting Machine :
1) Advantech Integraing Work Station , 15´LCD сенсорный экран, оснащенный антивирусной системой самостоятельной защиты;
2) ЦП : ≥intel Celeron 2,4 ГГц или такого же класса CPU, RAM ≥ 256 млн. Жесткий диск ≥60G ， гибкий диск и стандартный диск CD/ DVD, интерфейс панели USB2.0, подходящая для высоких расчетов и обильных рабочих частей, встроенная в машину ；
3) подвесной профсоюзный сенсорный экран ≥3,8 '， оснащен 15 -метровым соединением кабеля подвеска;
4) USA 8 оси PMAC CONTLORCH CONTLORCH CARD , Двойная порт -оперативная операция ， слот PCI; Интерфейс связи, интерфейс обратной связи, интерфейс аналогового значения и интерфейс ввода -вывода;
5) Рабочая станция с ЧПУ из перекрестной режущей трубной трубы:
который является центром управления:
а) он гибкий любой тип рабочего стола, (см. Ниже рисунок 1);
б) или нависающий подвесной тип (см. Ниже рисунок 2), в зависимости от фактической рабочей среды на семинаре на участке для резки труб с ЧПУ:

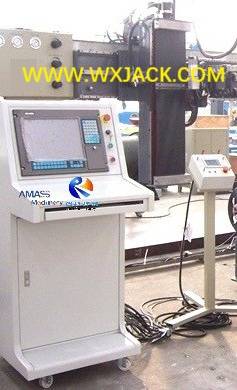

Плата управления в стиле рабочей станции в стиле: ( Рис.4 )

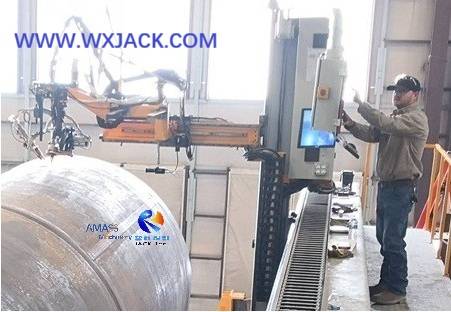

Плата управления с ЧПУ для подвесной подвесной подвески в Wuxi Jack Большой компьютер с перекресткой трубы с ЧПУ: ( Рис.5 )
D. Технические параметры 7 оси 2500/9 Большой кислородной топливной топливо плазменной машины с ЧПУ :
Модель Технический параметр | 7 оси CNC-CP 2500/9 Большое кислородное топливное топливо плазмообразное перекрестное разрезание труб с ЧПУ |
Диапазон диаметра подгонки | 500 ~ 2500 (мм) |
Установка макс. Длина трубы | 9000 (мм) |
Толщина подгонки трубы (мм) | 6 ~ 100 мм для резки пламени; 3 ~ 25 мм для резки плазмы |
Кислородное топливо и плазма Скорость резки | 200–800 мм/мин. для резки пламени Около 200 ~ 2000 мм/мин. для резки плазмы (На основе толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 7 оси x/ y/ z/ a/ b/ v/ w X Ось: для разрезания факела вдоль длины трубы; Y Ось: для управления вращением трубы; Z ось: для разных диаметров трубы; Ось: для контроля наклона режущего факела вдоль радиуса трубы; В ось: для контроля наклона режущего факела вдоль длины трубы; V ось: для резания факела вдоль радиуса трубы; W ось: для роликов трения, расположенных вдоль радиуса трубы |
