3 Оси CNC-CP3-600/L Простой управление резки с ЧПУ на маленькой трубе

A. Применимые заготовки и применение моделей CNC-CP3-600/L Простая 3-осевая машина для резки труб:

1.  Модель CNC-CP3-600/L CNC CUBER CUTER CUTE:

Относится к:

1) 3 Управление CNC оси , вдоль диаметра трубы / длины / окружности;

2) Макс. Φ600 мм диаметр трубы;

3) L длины трубы, обычно до 12 м или дольше;

2.  Подходящие трубы:

Модели CNC-CP3-600 специально используются для резки небольших труб:

1) диаметр: φ80mm ~ φ600 мм;

2) Толщина стенки трубы: 3 мм ~ 15 мм;

3) Резка Kerf: в зависимости от диаметра трубы и последующей технологии процесса, не нужно вырезать наклонный ободок, достаточно прямого края.

3.   Функция из 3 оси простой машины для резки труб:

1) с: отключить трубы с определенной обозначенной длиной . , например, разреза сегмента 5 -метровой трубы, из исходной 12 -метровой трубы;

2) Без: нет 0° ~ 360 ° вращения и наклона режущего факела. Таким образом, модель 3 оси не может разрезать отверстия в продольном корпусе трубы, как в случае 5 моделей оси плюс;

3) Будущее расширение: по этой причине контроллер CNC 3 модели оси имеет программное открытое ось управления программным обеспечением и открытые разъемы аппаратного обеспечения, в случае, если клиенты будут иметь будущий спрос на расширение функции на 5 оси, режущего отверстия и наклонных краев:

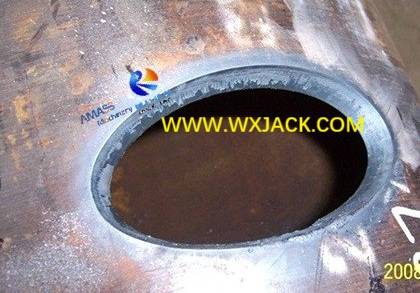

4)  Овальное отверстие в форме с наклонным скосчием, которое необходимо разрезать с помощью 5 управляющей оси ЧПУ : ( Рис.1 )

4.  Фон развития простой 3 -оси с ЧПУ

1) Каждая модель в семействе продуктов серии CNC-CP серии CNC Cutcure Cutting Sutcure Cutting имеет свою личность и значимость, которая была разработана, повторяя определенный рыночный спрос, и это не имеет разницы в этой модели ' базовой конфигурации ';

2) Первая модель: на самом деле модель из 3 оси CNC-CP3-600 является начальной точкой всего семейства продуктов. Как мы знаем, каждый раз, когда разработка нового продукта всегда начинается с простейшего типа с наиболее компактным измерением, которое представляет эта модель;

3) Как самая ранняя модель , разработанная на его ранней стадии более 20 лет назад, около 2000 года, позже, со зрелой техникой как аппаратного, так и программного обеспечения, и выращивание теплового рынка труб углеродистой стальной трубы, как ось управления с ЧПУ, так и размер трубы заготовки прошли через увеличение на машине с ЧПК -трубкой: от 3 оси до 5 оси / 6 -оси / 7 Axis , от a a a φ1400 Ммм / 60 мм . Φ3000 мм модели;

5.   Приложение: в настоящее время в 2020-х годах базовая модель CNC-CP3-600 не видит широкого использования. Он используется только на тех рабочих местах быстрого отключения небольших труб без дополнительных требований. Модель имеет большее значение, чем практическое использование.

B. Стадии эксплуатации CNC-CP3-600/L Простая 3 ОСКА

1.  Коргня для зажима труб в серии 3 оси 600/12 с патроном, который адаптируется при надежном фиксации тонких стенных труб малого диаметра без деформации:

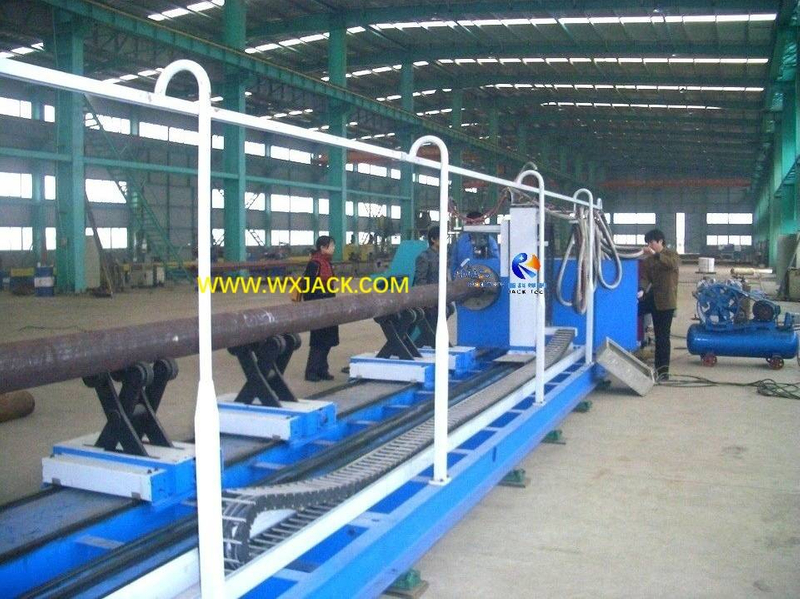

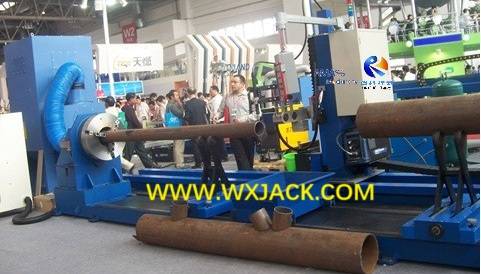

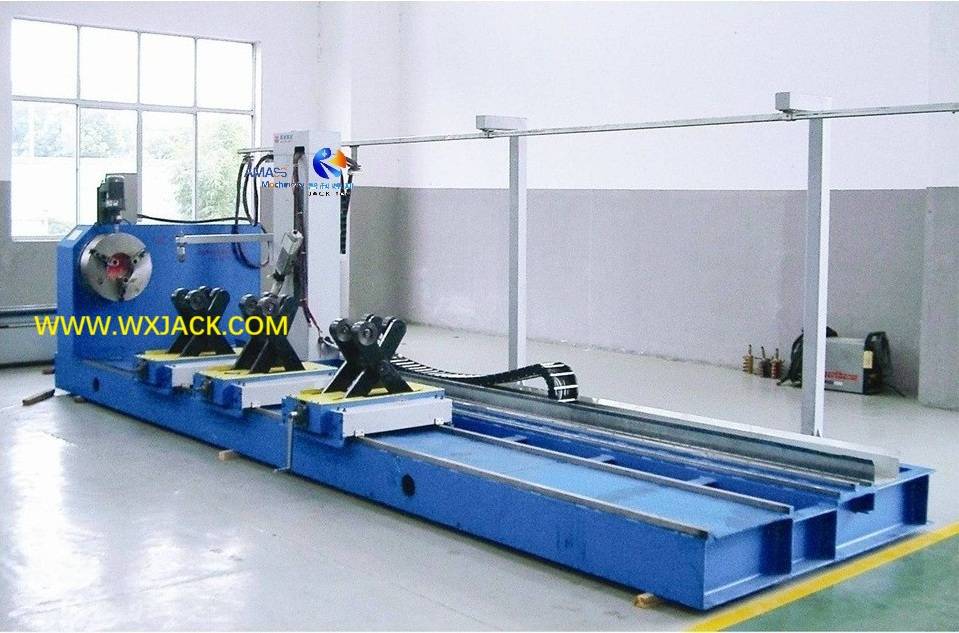

1)  Зажим небольшие трубы в машине Wuxi Jack, с 3 -й челюстной коготь: ( Рис.2 )

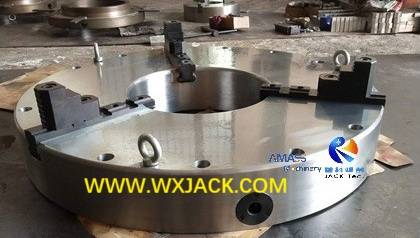

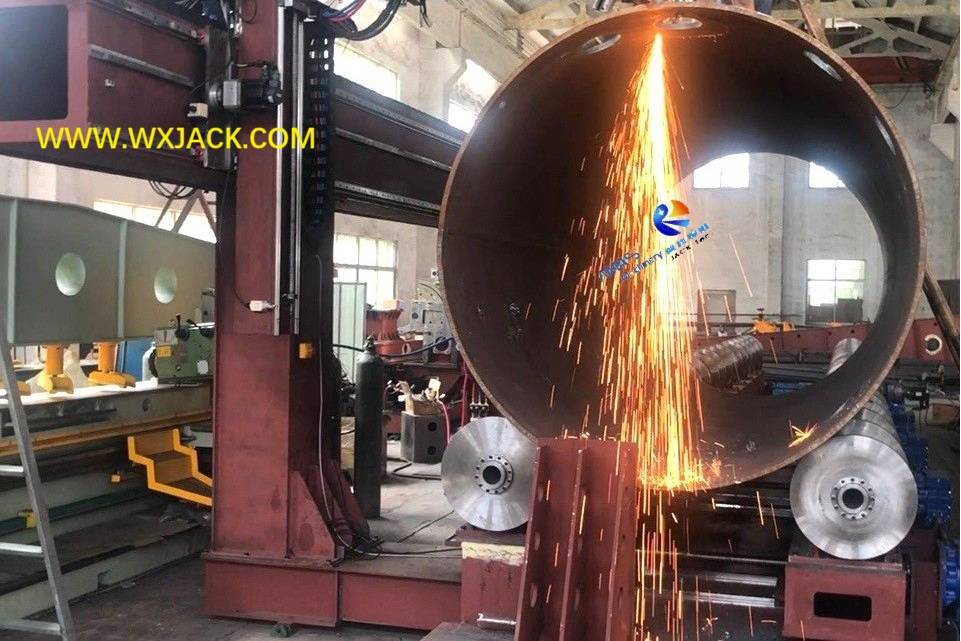

2)  Посмотреть на 3 челюсти Чак Когтя для трубного зажима: ( Рис.3 )

2.  3 Ось CNC из 3 оси с ЧПУ

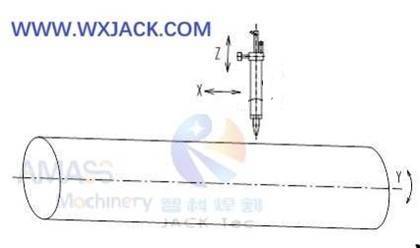

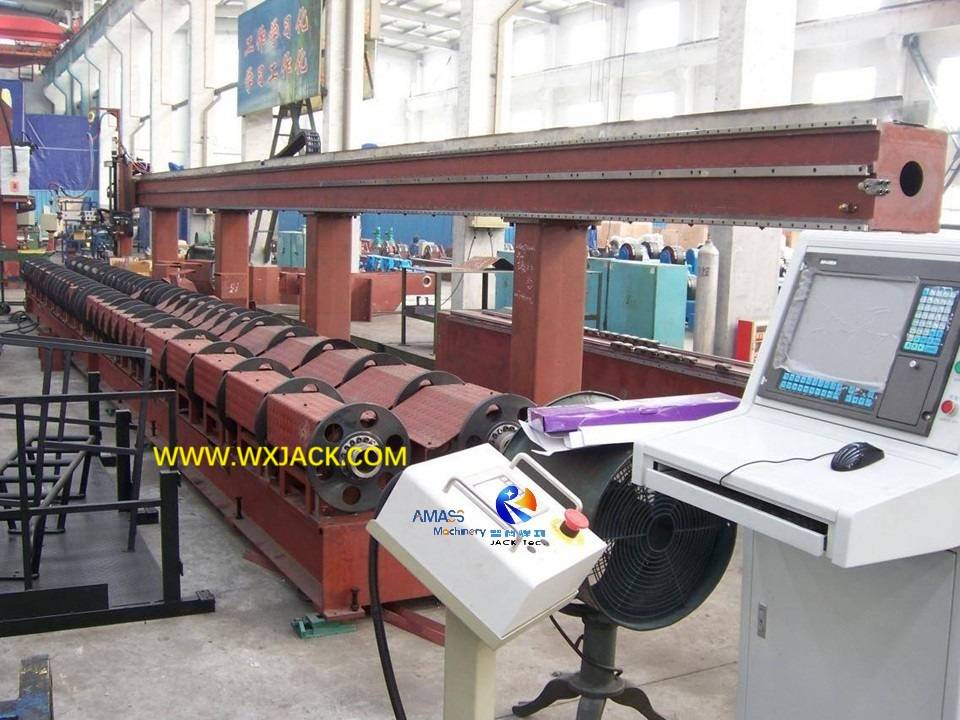

Это можно проиллюстрировать с помощью наброска ниже: ( Рис.4 )

1) x ось : режущая факела может быть отрегулирована вдоль направления длины заготовки;

2) ось Y : труба заготовка вращается 0° ~ 360 ° , так что резка факела всегда направляет в 12 часов положения на трубе, во время всей работы резания в машине;

3) ось Z : резка факела может быть перемещена вверх и вниз, так что это подходит для разных диаметров трубы заготовки;

При вышеуказанном управлении осью машину разрезают трубу в требуемую длину без функции наклона. После этого он может быть приварен фланцем или изготовлена в сложную трубопроводную сборку;

3.  Общие основные движения режущего факела в 3 -осевой машине среза с ЧПУ:

Для выполнения задачи разрезания трубы в модели 3 оси, режущий факел завершает шаги в последовательности:

1)  Движение вдоль продольного корпуса трубы, определяя длину отключения отключения: оси x;

2)  Спускается к внешней стенке трубы, на основе диаметра трубы, оси Z;

3) Запуск тепловой резки, либо кислородного топлива, либо плазмы, труба вращается на 360 ° в регулируемой линейной скорости резки, оси y;

4.  Применимо для небольших труб: для базовой конфигурации 3 модели управления осью спецификация φ600mm является наиболее подходящей моделью. Потому что обычно, чем меньше диаметр, меньшая толщина стенки трубы, что означает меньшую потребность в косой функции скоси на трубах.

C. Механические особенности CNC-CP3-600/L 3 Оси простая машина с ЧПУ

1.  Механическая основная рама из 3 оси с ЧПУ

а)  Функция: эта машина имеет краткую и открытую структуру . . Набор L -формы стационарной основной рамы представляет собой основную корпус машины, с вертикальной боковой стенкой и базовым слоем длинной длины;

б)  Механическая основная рамка может быть классифицирована на 4 основных раздела:

1)  вертикальная боковая стенка, перпендикулярная с полом мастерской и базовой кровати, установлена с когтями в середине, служащей в качестве зажима за заготовки для закуски ;

2)  Базовая кровать длинной длины прочно установлена в пол мастерской. В зависимости от длины трубы, существует от 2 до 3 наборов ' x ' регулируемых кронштейнов для угла формы , которые могут перемещаться по длине всего базового слоя, надежно удерживая трубу вдоль всего тела длиной;

3)  продольное направление трубы, перемещающееся в направлении режущего факела, которая перемещается под двигателем, в зависимости от точки резки на трубе;

4)  Высокие кабельные трубки и режущие трубки, режущая экипажа факела устанавливается вместе с этой стойкой;

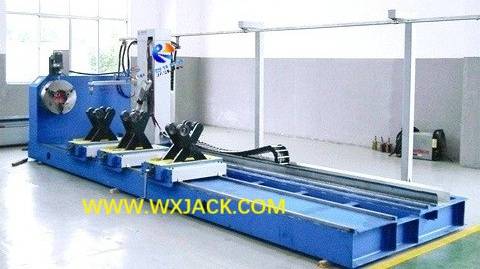

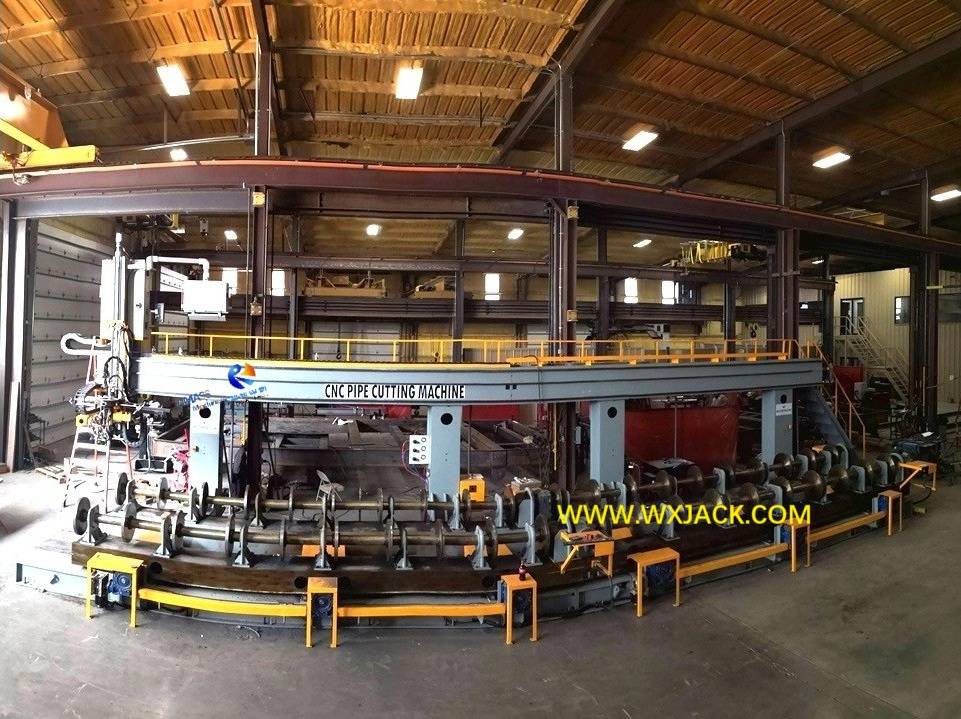

Механическая рамка Wuxi Jack CNC-CP3-600/L Модель 3 Ось оси простая машина для резки труб : ( Рис.5 )

2.  Резая дать фонарик в базовой конфигурации3 Ось оси ЧПУ

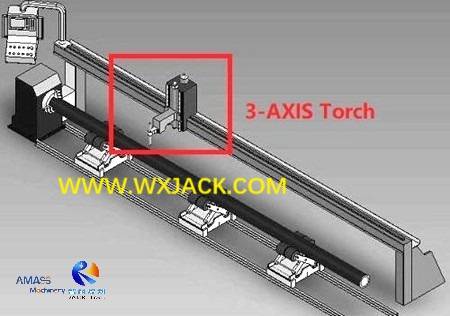

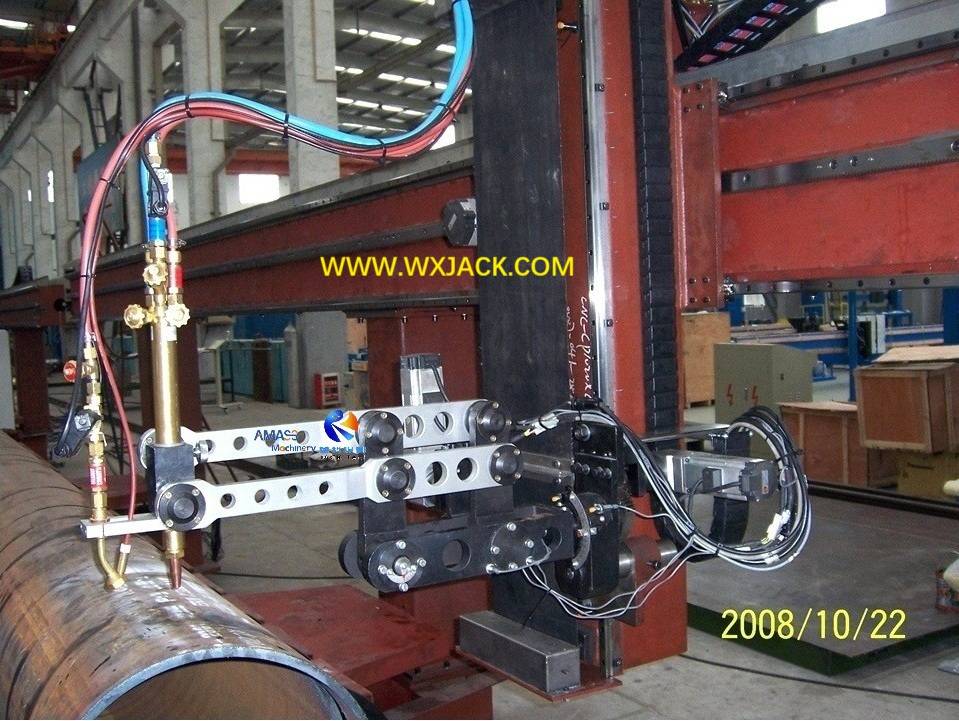

1)  Режущаяся иллюстрация факела в 3 модели оси: ( рис.6 )

2) Иллюстрированный в приведенном выше эскизе, режущий факел для машины модели 3 оси имеет прямую структуру вертикального движения вверх и вниз, без функций вращения и качания.

D. Когда выбрать базовую конфигурацию 3 Осина с ЧПУ

1. Для клиентов не нуждается в краевом скосчите, на своих трубах диаметра торгового центра эта модель из 3 оси CNC-CP3-600/л является правильным выбором: у нее недорогая цена, легкая эксплуатация, короткая установка и ввод в эксплуатацию, а также удобное обслуживание;

2. Кроме того, благодаря модульной конструкции структуры машины Wuxi Jack и легкого расширения на интерфейсе системы управления ЧПУ, включая как аппаратное, так и программное обеспечение, эта базовая модель модели 3 конфигурации 3 доступна для получения для обновления на 5 оси и или 7 оси, когда это необходимо.;

3.  Преимущества 3 оси простой машины для резки труб:

Если это не нужно, не требует скопления или снятия на ободе труб, 2 наиболее значительных преимущества с этой моделью 3 оси:

1)  Снижение инвестиций на покупку машины с CNC Cut Suit:

а)  Снижение цены: со всеми другими предварительным условиями и спецификациями на том же уровне цитата из 3 -й модели модели оси на 10 000 долларов США ниже, чем у аналога 5 оси;

б)  Здесь 'Countrapart ' относится к этому, все другие спецификации машины на разрезании трубы, например, макс. Диаметр трубы, длина и т. Д. Все в одном диапазоне. Это модель из 5 машин с ЧПУ 1400/12;

c)  финансовая выгода: такая разница в ценах на 3 моделях оси против 5 оси равняется примерно на 10 ~ 15% меньше инвестиций в машины;

2)  Проще работая при эксплуатации машины для резки труб:

а)  преимущество: работа модели 3 оси намного проще, чем у 5 -оси и 7 моделей оси;

б)  сильные точки: это означает, что, более короткий период обучения операторов, более короткое время цикла в повседневной работе и меньший риск развития и неправильной функции машины, при выполнении задачи резки контрольной трубы с ЧПУ;

в)  переменная затрат Сохранить: в сочетании все эти факторы могут значительно сократить период и переменную стоимость работы машины;

D)  Суммирование, под предварительным условием удовлетворения спроса клиентов, машина модели 3 оси является очень экономически эффективной и специальной версией для клиентов.
