6-осевая машина 1400/9 пламя и плазма

A. Поле применения 6 оси 1400/9 Высокая точность автоматического программирования .

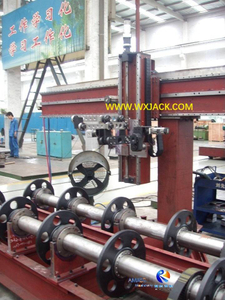

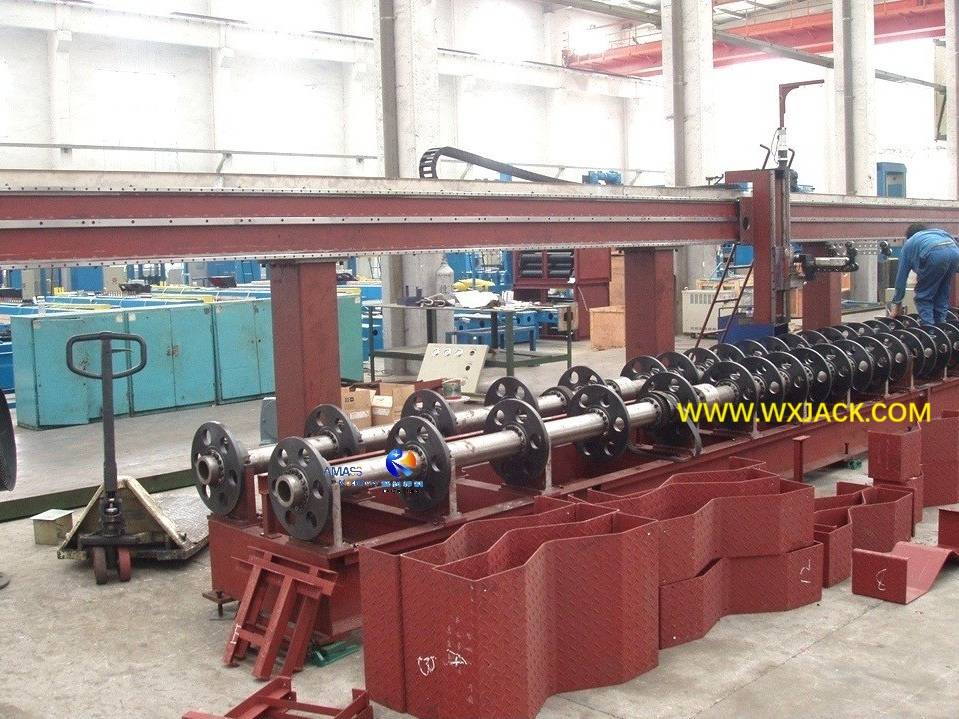

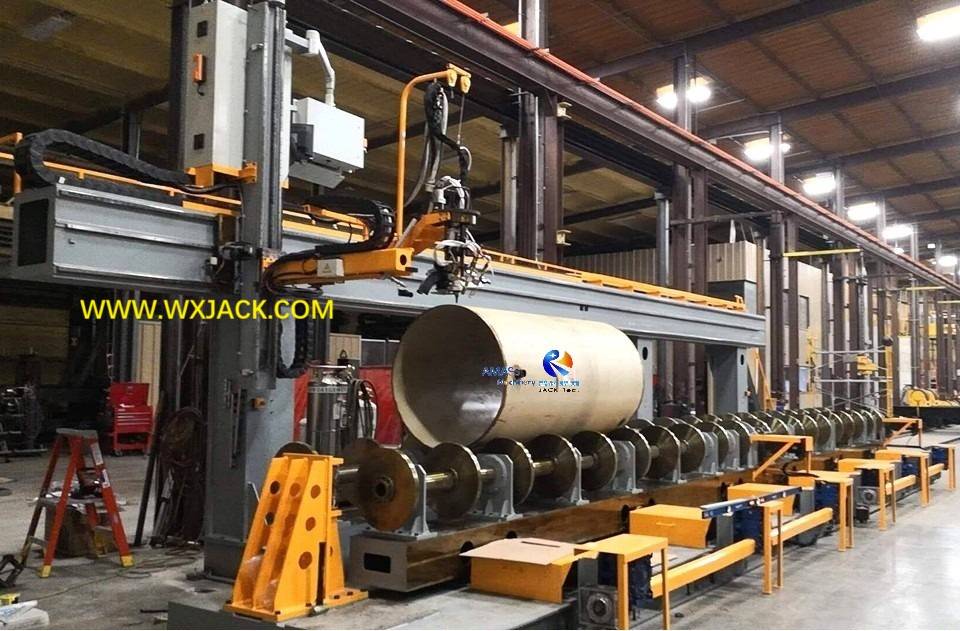

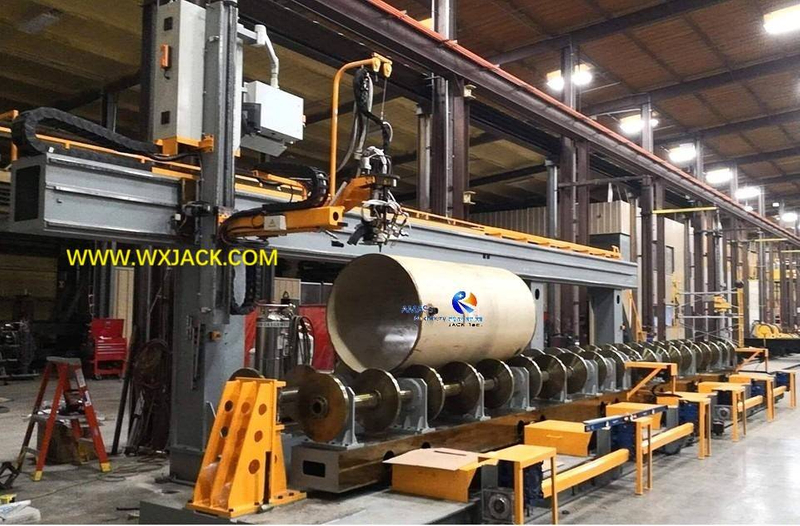

1. Рабочая площадка 6 оси 1400/9 Высокая точная машина с ЧПУ для резки труб: ( Рис.1 )

1)  Подходящий размер труб: эта модель среднего размера подходит для резки на сайте среднего диаметра, диаметром до φ1400 мм , длиной до 9 м.;

2)  Одна часть вырезана только в любой момент :  показано на фотографии выше,  есть один кусок короткой длины (около 3 ~ 4 м), заложенные на вспомогательных валиках трения машины для резки труб с ЧПУ . Хотя эта короткая труба не занимает полную длину поддержки роликов трения, основываясь на логике управления машиной, рекомендуется, чтобы в любой момент был только отдельный кусок трубы, который будет вырезан в машине;

3)  Другое оборудование в мастерской : также на фотографии выше,  на расстоянии Все они принадлежат оборудованию для изготовления труб и производства на объекте клиентов;  существует группа движущегося моторного ротатора .

2.   С точки зрения фона, здесь модель из 6 оси 1400/9 является производным продуктом 6 модели оси 1400/12 , которая имеет 3000 мм более короткий достоверный ход резания вдоль направления длины трубы по сравнению с последней моделью.

B. Работа 6 оси 1400/9 Высокая точность автоматического программирования .

1.   Рабочая станция в автоматическом программировании машины перекрестки труб с ЧПУ:

1)   В разделе продукта модели 70/9 мы упомянули 2 типа эксплуатационных станций, оснащенных этим оборудованием для резки труб:

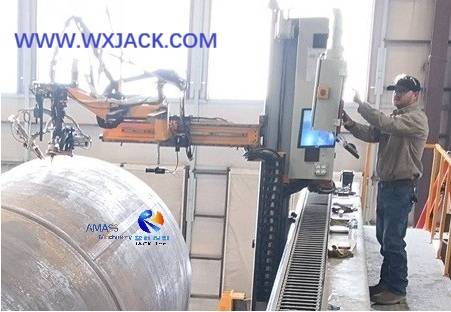

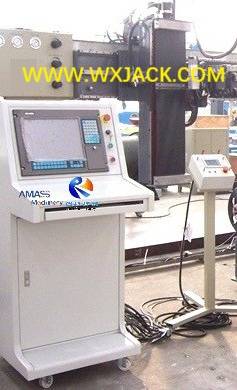

2) Рабочая станция типа пола на разрезании труб: монитор и панель операции интегрированы в промышленный компьютер:    ( Рис.2 )

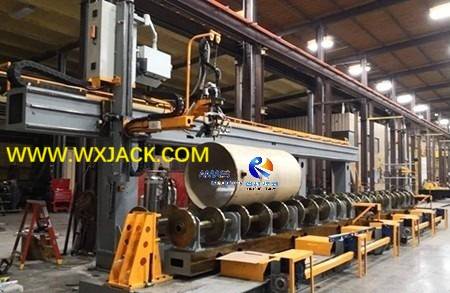

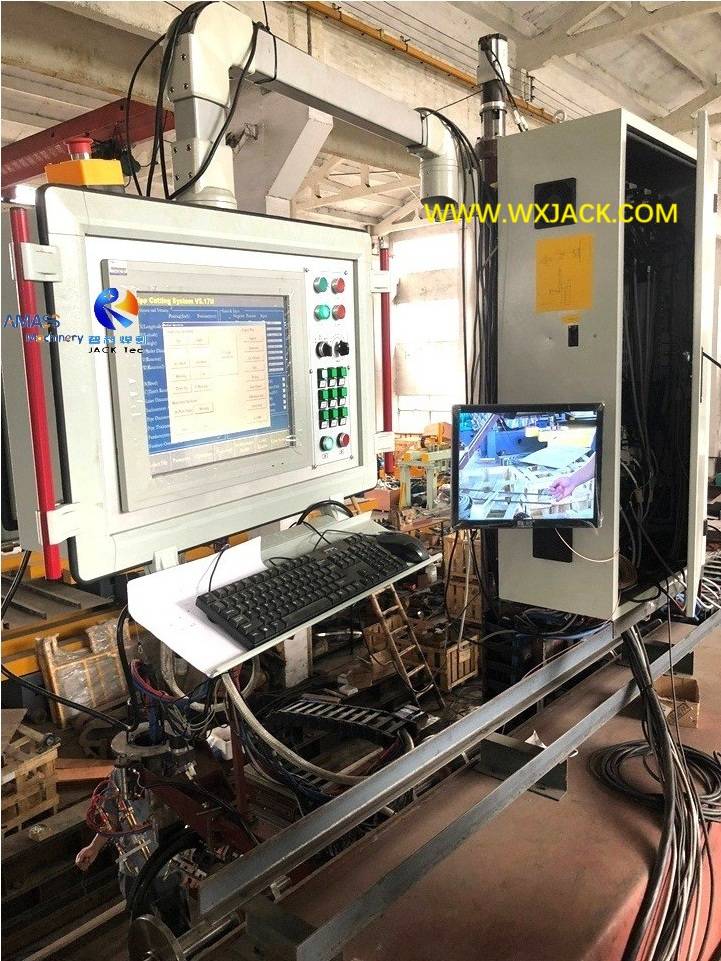

Консольная станция типа:  ( Рис.3 )

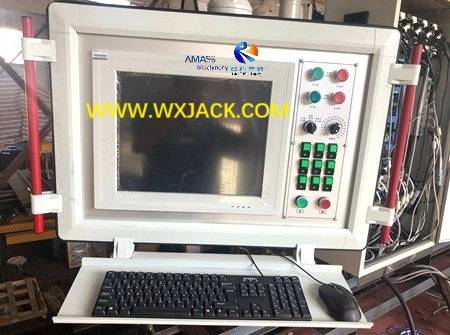

3) Соответственно, из -за мощного программного обеспечения для управления функциями в системе ЧПУ, расположение кнопок и переключателей на рабочей панели  машины режущей трубы с ЧПУ является относительно простым и кратким: ( Рис.4 )

2.   Удовлетворительная работа на HMI (интерфейс человека машины) в автоматическом программировании машины для резки труб:

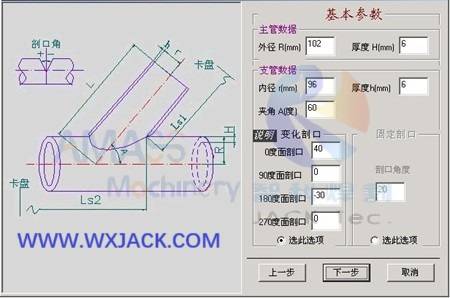

Снимок экрана монитора ЧПУ на HMI вместе с соответствующими кончиками работы, на операции резки управления трубкой ЧПУ: ( Рис.5 )

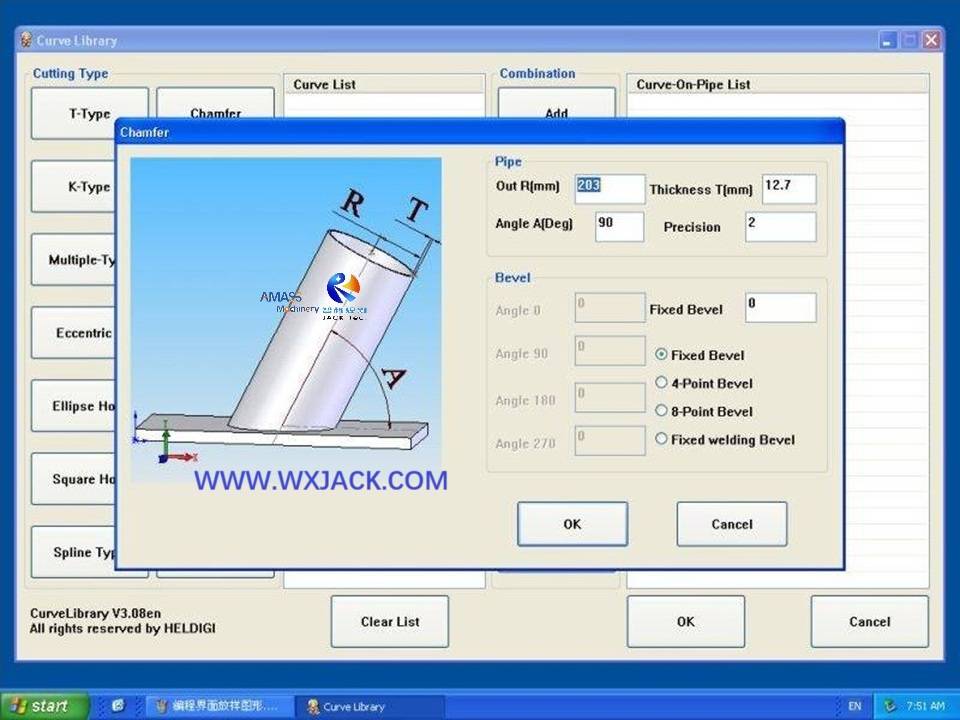

На промышленном компьютере машины встроена профессиональная библиотека заготовки. Его операция интуитивно понятная и контроль в реальном времени:

1. Ключ в библиотечных данных для труб:

1) Выберите соответствующую заготовку через библиотеку;

2) входные параметры трубы;

3) Программа резки создается автоматически ；

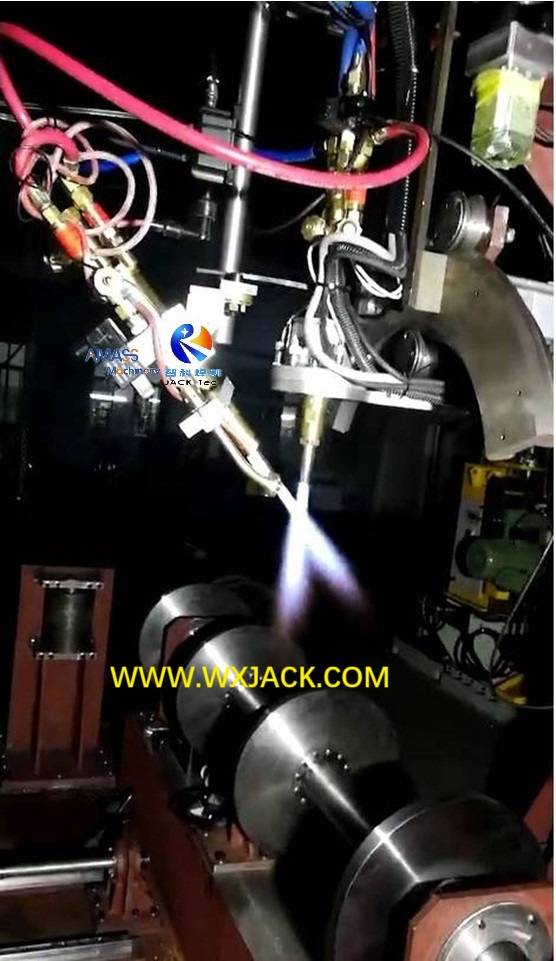

2. Положение предварительного выреза при инициации резки управляющей трубы ЧПУ:

1) Система численного управления добавляет в лидерство автоматически;

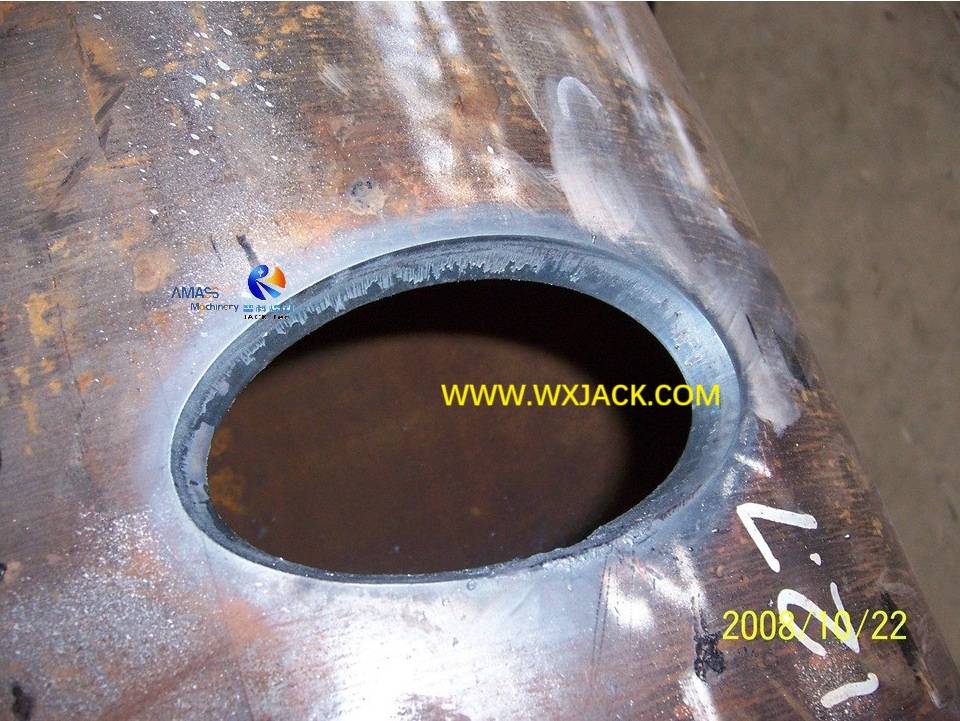

2) Затем автоматически проткнуть отверстие на ломе трубы, гарантируя гладкую и некурскую поверхность изогнутой трубы ；

3. Поворот угла в высокой точке трансцентральной режущей трубной трубки:

1) Для 0 ° угла поворота труба будет разрезана прямо над ；

2) Когда угол поворота составляет 180 °, труба будет автоматически вращаться на 180 ° для резки ；

4. Сверху мы видим, что операция  проста и удобна для пользователя.

C. Технические параметры из 6 оси 1400/9 Высокая точность автоматического программирования машины для резки труб с ЧПУ :
