Машина для правки двутавровых балок
Дом » Товары » Машина для правки двутавровых балок

КАТЕГОРИЯ ПРОДУКТА

А. Использование и применение машины для правки двутавровых балок:

1. Назначение механических моторизованных и гидравлических станков для правки двутавровых балок серий HYJ и YTJ:

1) В технологическом потоке сварочной линии по производству двутавровых балок машина для правки двутавровых балок используется для выравнивания изогнутого вверх фланца после дуговой сварки под флюсом, что вызвано подводом тепла в процессе SAW;

2) По этой причине оборудование также называют Машина для правки фланцев двутавровой балки;

3) Принцип работы гидравлического и механического станка для правки фланцев двутавровой балки с электроприводом: (Рисунок 1)

Рис. 1. Машина для правки двутавровых балок

4) Часть вертикальной двутавровой балки выпрямлялась из гидравлической машины для правки двутавровой балки Wuxi JACK YTJ50: (Рис.2)

Рис. 2. Машина для правки двутавровых балок

2. Положение станка для правки фланцев двутавровых балок в линии производства двутавровых балок:

Это четвертый комплект основного оборудования в компоновке Линия по производству двутавровых балок, следующий:

1) Станок для резки пластин с ЧПУ;

2) Машина для сборки и прихватки двутавровых балок;

3) Машина для дуговой сварки под флюсом с двутавровой балкой.


B. Классификация машины для правки фланцев двутавровой балки Wuxi JACK:

1. Вертикальная и горизонтальная правильная машина с двутавровой балкой:

В зависимости от ориентации укладки двутавровой балки во время правки машина для правки двутавровой балки имеет два основных типа:

1) Станок для правки двутавровых балок с вертикальной ориентацией:

Это относится к тому, что фланец двутавровой балки находится в положении «Вертикальное положение» в машине для правки двутавровой балки: (Рис.3)

Рис. 3. Машина для правки полки двутавровой балки

2) Станок для горизонтальной правки двутавровых балок:

Это относится к фланцу двутавровой балки, находящейся в положении «горизонтально лежащего», в станке для правки фланцев двутавровой балки: (Рис.4)

Рис. 4. Машина для горизонтальной правки двутавровых балок.

2. Использование Volume Distribution на 2 типах: В большинстве случаев при упоминании машины для правки двутавровых балок имеется в виду вертикально стоящее оборудование, на долю которого приходится более 90% практического применения в линии по производству двутавровых балок.


C. Классификация вертикальной гидравлической и механической машины для правки двутавровых балок на линии производства двутавровых балок:

Для машины для правки полки двутавровой балки вертикального типа, в зависимости от режима движения в процессе правки, оборудование делится на две подгруппы:

1. Механическая моторизованная машина для правки двутавровых балок серии HYJ: (Рис.5)

Fig5 Механический моторизованный станок для правки двутавровых балок

1) Выпрямляющая способность: Эта серия станков для правки фланцев двутавровых балок предназначена для правки двутавровых балок. фланец толщиной до 40мм;

2) Соответствующий сорт сырья H Beam: Китайская углеродистая сталь Q235, с его пределом прочности в диапазоне 370~510 МПа;

2. Гидравлическая машина для правки фланцев двутавровой балки серии YTJ: (Рис.6)

Fig6 Гидравлическая машина для правки фланцев двутавровой балки

1) Выпрямляющая способность: Эта серия станков для правки фланцев двутавровых балок предназначена для правки двутавровых балок. фланец толщиной до 40~80мм;

2) Соответствующий сорт сырья H Beam: Китайская углеродистая сталь Q345, предел прочности в пределах 510~600 МПа.


Д. Другие типы гидравлических станков для горизонтальной правки двутавровых балок небольшого объема:

В практическом применении линии производства двутавровых балок есть 2 типа важных, но не часто используемых гидравлических станков для правки двутавровых балок:

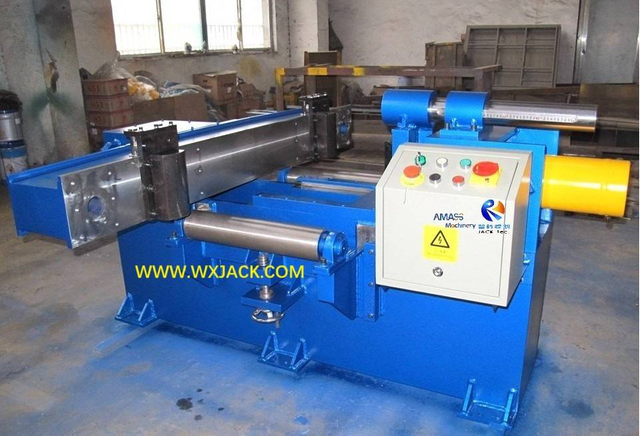

1. Гидравлическая машина для горизонтальной правки двутавровых балок серии WJ: (Рис.7)

Fig7 Гидравлическая машина для горизонтальной правки двутавровых балок

1) Выпрямляющая способность: Макс.Толщина полки двутавровой балки, которую можно выпрямить на такой машине для правки двутавровой балки имеет 2 сорта: 25/ 40мм;

2) Соответствующее сырье H Beam Китайская углеродистая сталь марки Q235, предел прочности 370~510 МПа;

3) Почему небольшой объем этой машины: Его котировка на 50% выше, чем у машин для правки двутавровых балок с вертикальной ориентацией серий HYJ и YTJ;

2. Гидравлическая машина для горизонтальной правки двутавровой балки в продольном направлении:

1) Использование: Есть еще один вид Гидравлическая машина для горизонтальной правки двутавровых балок серии HJ, который используется для выпрямления цельной части деформации двутавровой балки вдоль ее продольного направления, следуя за машиной для дуговой сварки двутавровой балки под флюсом:

2) Сварка двутавровой балки с продольной намоткой, подлежащая обработке на станке для горизонтальной правки двутавровой балки серии Wuxi JACK HJ: (Рис.8)

Fig8 Гидравлическая машина для горизонтальной правки двутавровых балок

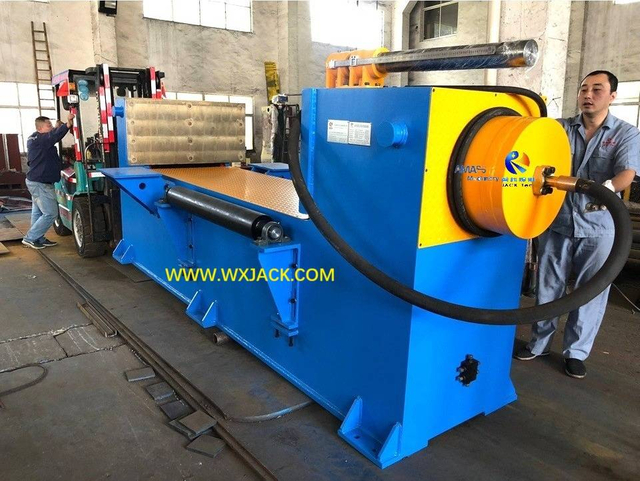

3) Wuxi JACK HJ3000 Горизонтальная гидравлическая машина для правки двутавровых балок в работе: (Рис.9)

Fig9 Гидравлическая машина для горизонтальной правки двутавровых балок

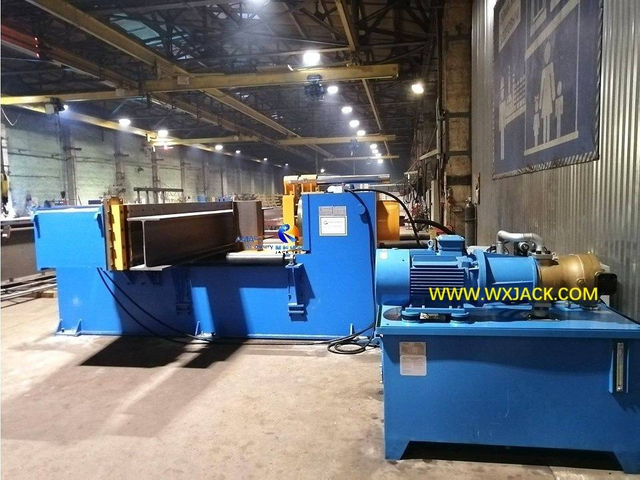

4) Горизонтальная правильная машина двутавровой балки серии Wuxi JACK HJ экспортируется в Россию: (Рис.10)

Fig10 Гидравлический станок для горизонтальной правки двутавровых балок


Э. Список моделей различных видов станков для правки двутавровых балок Wuxi JACK, применяемых в линии по производству двутавровых балок:

1) В целом, модели мощных станков для правки двутавровых балок могут быть перечислены ниже:

2) Примечание: Подробное описание каждой модели оборудования см. в соответствующем разделе продукции:


Список станков для правки двутавровых балок

Для выпрямления

Деформация

Положение двутавровой балки

Режим вождения

Модель

Спецификация

двутавровая балка

Деформация фланца

Фланец вертикальный

механический

для Q235, предел прочности при растяжении 370~510 МПа

HYJ-40

Толщина фланца 40 мм

HYJ-40 и HYJ-800 имеют разную скорость выпрямления.

HYJ-800

Гидравлический

для Q345, предел прочности при растяжении 510~600 МПа

ЮТДЖ-40

Толщина фланца 40 мм

YTJ-50

Толщина фланца 50 мм

ЮТДЖ-60

Толщина фланца 60 мм

ЮТДЖ-80

Толщина фланца 80мм

Фланец лежа

Гидравлический

WJ25

Толщина фланца 25 мм

WJ40

Толщина фланца 40 мм

двутавровая балка

Длина Направление

деформировать

Фланец лежа

Гидравлический

HJ20

20 тонн силы выпрямления

HJ100

100 тонн силы выпрямления

HJ200

200 тонн силы выпрямления

HJ300

300 тонн силы выпрямления
