WJ25 и WJ40 Horizontal Hydraulic H Beam Flange Machine

A. Специальность WJ25 / WJ40 Гидравлическая горизонтальная машина HEMENTERENGINGER:

1.  Функция: как название его названия 'Гидравлическое ', подразумевает, что машина моделей WJ также выполняет HEAD FLANGE FLANGE, в ориентации H BEAM ' Lay Down ', вместо   '工 ' Ориентация 'Стоя ' H Beam, как в моделях моторного привода Hyj и YTJ Hydraulic Drive Machines : '

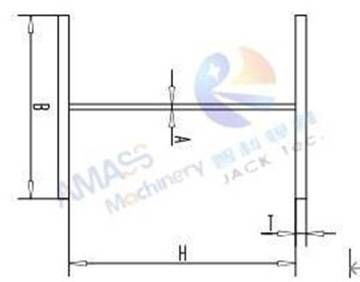

1) Конструкция на HEMER, выпрямляющую горизонтальную ориентацию в WJ Models Machine: ( Рис.1 )

2) Конструкция на  вертикальной ориентации HEMEN, выпрямляющей H, в моделях HYJ и YTJ : ( Рис.2 )

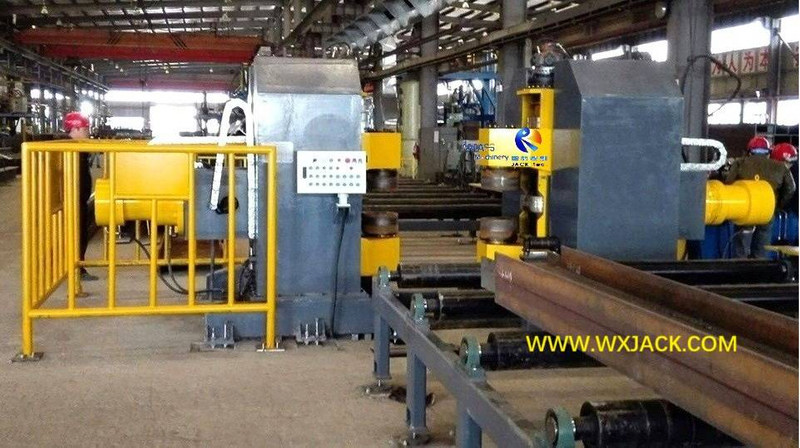

3)  Горизонтальная позиция H луча , выпрямленная в модельной машине Wuxi WJ25 : ( Рис.3 )

2.  Структура машины: Соответственно, конструкция горизонтальной машины также существует Большая разница в машине вертикального типа H луча:

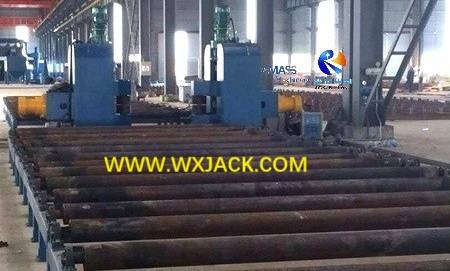

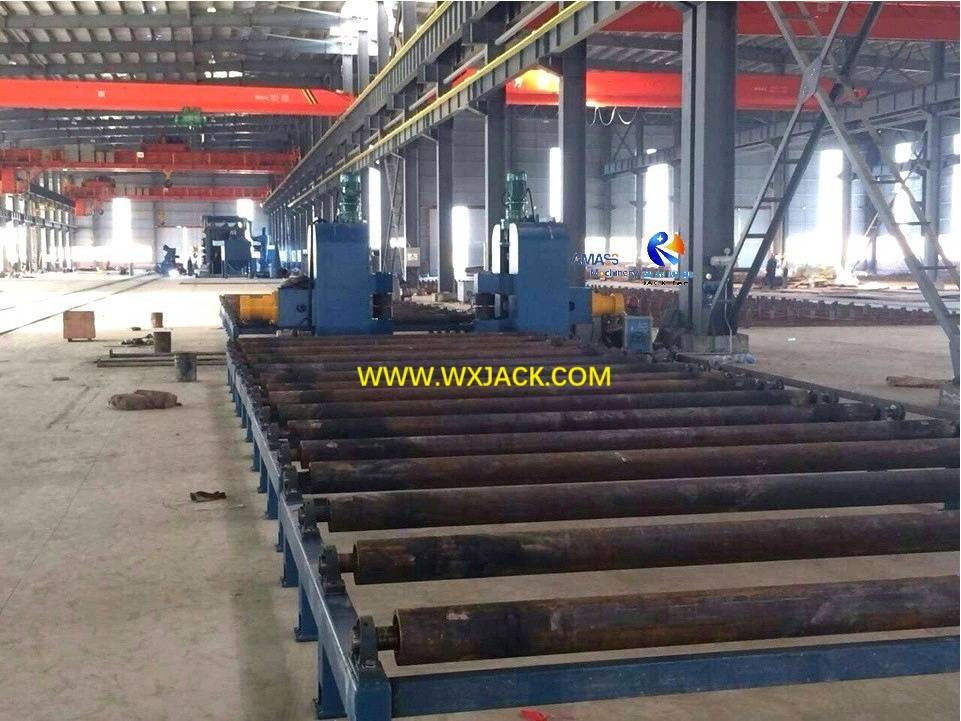

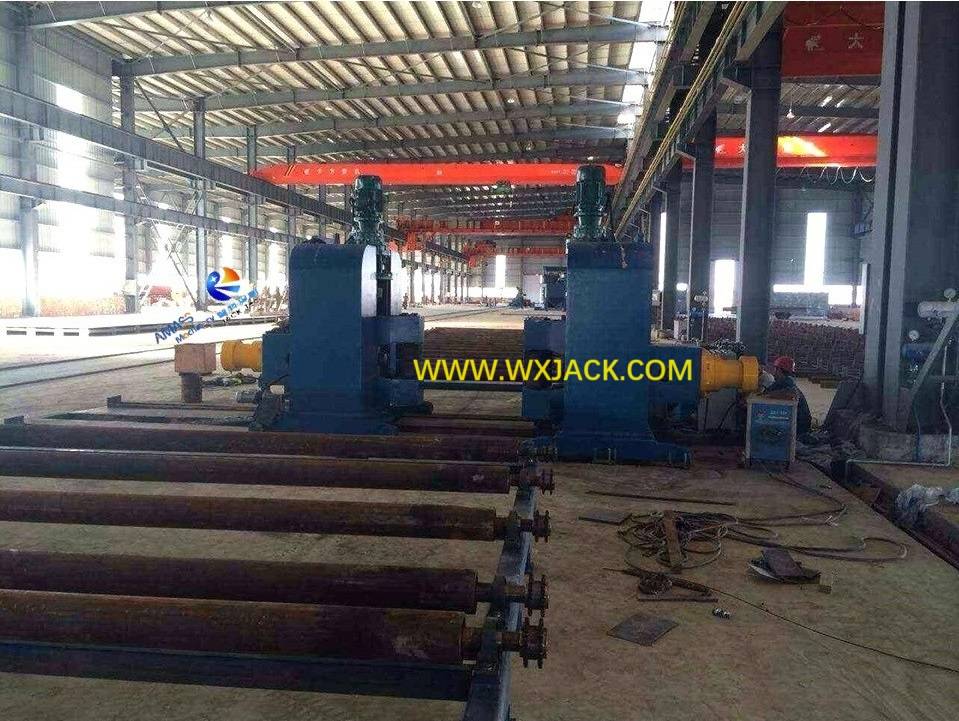

Запуск сайта Wuxi Jack WJ40 Машина модели: ( Рис.4 )

3.  Применимый сценарий: WJ Models Горизонтальная машина подходит для выпрямления на относительных малых и малых балках H, с высокой потребностью в эффективности.

B. Технические особенности гидравлической горизонтальной машины WJ25 / WJ40 .

1.  Продуктивность моделей WJ Горизонтальное HEAD FLANGE MACHINERENGING:

1) Эта серия машины обладает эффективностью двойного выпрямления, чем вертикальные машины Hyj и YTJ. Причина в машине выпрямления вертикального типа, есть 1 группа выпрямляющих роликов (3 части), которая работает на одной стороне фланца, на одном куске H Beam;

2)  Сравнительно, в моделях WJ горизонтальный тип машины, существует 2 группы выпрямляющих роликов (6 штук), которые установлены на левой и правой стороне выпрямляющей полости. Таким образом, есть 2 части H Beam, которые могут быть выпрямлены в одном наборе горизонтальной машины;

3)  Пожалуйста, проверьте ниже 2 фотографии для сравнения:

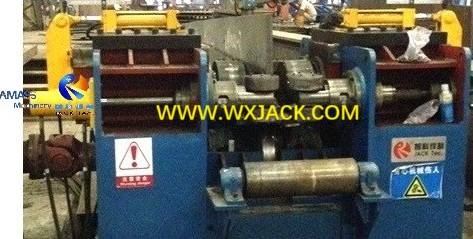

а  ) Выпрямляющая полость wuxi jack ytj80 модель вертикальной гидравлической HEM

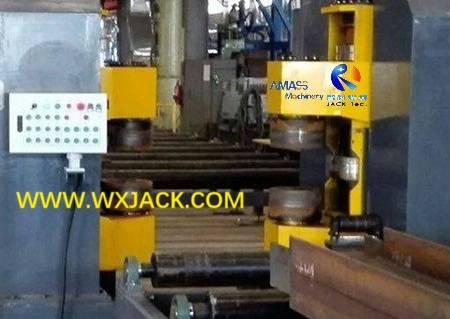

б) Выпрямляющая полость wuxi jack wj Модель Горизонтальная машина: ( Рис.6 )

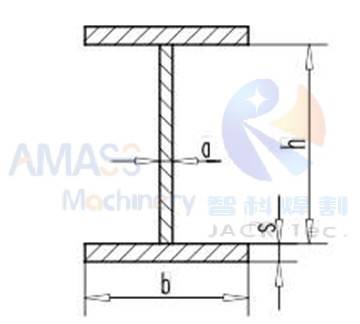

2.  Подходящий размер H Beam: малый и средний балл H Луч H. Пожалуйста, проверьте таблицу спецификации ниже;

3. Производственная стоимость и ценовая горизонтальная HER MATCHENTING:

1)  из -за двойного количества выпрямляющих роликов в моделях WJ по сравнению с машиной моделей вертикального типа;

2) Соответственно, общее измерение основной рамы машины также должно быть увеличено на 40%, чтобы приспособиться к 2 группам выпрямления;

3)  суммируя, они приводят к очевидному росту стоимости производства горизонтальной выпрямления, чем вертикальный тип, который определяет более высокую цену;

4.  Объем приложения: это приводит к состоянию, которое в практическом поле производства H Beam модели Models Горизонтальная машина см. Гораздо меньше применения, чем модели HYJ и YTJ Вертикальный тип. В любом случае, в процессе производства HEM -луча выпрямление скорости уже гораздо быстрее, чем сборка и сварка, и не нужно искать места для повышения производительности;

5.  Стандартная модель: из -за относительного меньшего применения машины серии WJ, она имеет только две стандартные модели WJ2 5 и WJ40 . Технические параметры двух моделей см. Конец этого раздела продукта;

6.  Выпрямляющая способность гидравлического горизонтального HEAD -фланца WJ серии:

1)  Гидравлический аналог в вертикальной машине: серии WJ имеют одинаковый уровень мощности гидравлической станции, как и у гидравлического привода вертикального привода YTJ50;

2) аналог моторного привода: серия WJ имеет одинаковый уровень основного редуктора двигателя и мощности двигателя конвейера, как и у модельного привода модели HYJ40;

3) Соглашение скорости выпрямления: серии WJ имеют одинаковый уровень выпрямления, что и у модельной машины YTJ-80, но два раза эффективности производства.

C.  Общие точки и разница между гидравлическим горизонтальным HEAD -фланцем WJ серии и вертикальным типом серии HYJ / YTJ :

1.  Та же задача: такая же, как и серия HYJ и YTJ, машина серии WJ также используется для выпрямления деформации H лучевого фланца после погруженной дуговой сварки;

2.  Тот же принцип работы гидравлической горизонтальной машины для выпрямления луча:

1)  Машина серии WJ также использует полость T, образованную тремя кусками выпрямления роликов, как на машинах моделей HYJ и YTJ, для выпрямления деформированного фланца. Здесь разница в том, что в машине серии WJ H Beam перевернут на 90 °, чтобы сделать его 'Lay Down ':

2)  Блок выпрямления: выпрямление роликов - это такие же, как и машина серии HYJ и YTJ, с точки зрения материала/ термической обработки/ твердости и срока службы;

3)  Выпрямление источника мощности: такая же, как и серия YTJ, машина выпрямления горизонтального положения серии WJ также является гидравлическим приводом, для выпрямления хода, действующего на фланце H Beam. Это обещает тяжелая и достаточная рабочая сила;

3. Разница между WJ Series Horizontal H Beam Flange Machine с вертикальным типом Hyj и YTJ серии:

1)  H Ориентация луча: горизонтальная и вертикальная;

2)  Рабочая единица: два части T -полости механизма, которые будут расположены по обе стороны HEANGE HEANGE;

3) Продуктивность: как объяснялось ранее, с одинаковой скоростью выпрямления 6000 мм/мин. Горизонтальная машина серии WJ может одновременно выпрямлять две фланцы H Beam, удвоив производительность процесса выпрямления по сравнению с серией HYJ и YTJ;

4)  Применимый размер заготовки: машина WJ моделей предназначена для выпрямления H Луча из малого и среднего размера, а не для больших и тяжелых, которые могут быть выпрямлены с помощью тяжелых DUDEY YTJ-60/80;

5)  Структура: Существует две пары выпрямляющих роликов (три части выпрямления в каждой паре), оснащенные одним набором машины моделей WJ25 или WJ40; И, соответственно, два набора связанных дисков и трансмиссионных блоков;

6)  Коммерческое предложение: один набор WJ25 примерно на 60% выше, чем у YTJ40;

7)  Доля применения: Машина выпрямления горизонтальной структуры WJ серии требует меньшинства (около 10%) применения после сварки пилы.

D.  Основные технические параметры гидравлического горизонтального I Beam Flange Machine WJ25 и WJ40 .
