A. Использование HJ300 Box H Лучане выпрямляющую горизонтальную машину для пресса:
1. Применимый заготовка: HJ300 является самой большой моделью металлической стальной стальной стальной стальной машины HJ , для выпрямления на длинных компонентах конструкционной стали, как правило, включают в себя: H Beam/ I Beam/ Beam/ стальные элементы конструкции и другие типы сечения стали, вдоль направления длины заготовки:

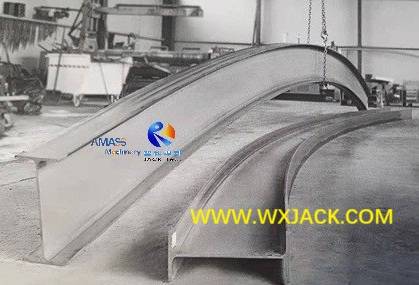

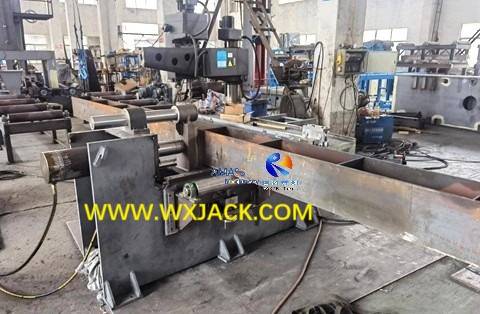

Кусок H Луча с его продольной обмонкой, который должен выпрямлять для последующего использования: ( Рис.1 )
2. Возможности HJ300: с наибольшей силой выпрямления выпрямления 300 тонн, ожидаемая самая большая толщина фланца H Beam, который может быть доступен для выпрямления в модели HJ300, составляет до 40 мм:

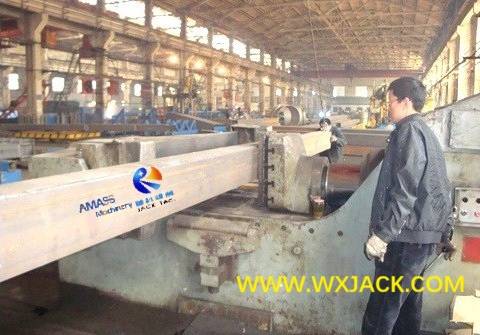

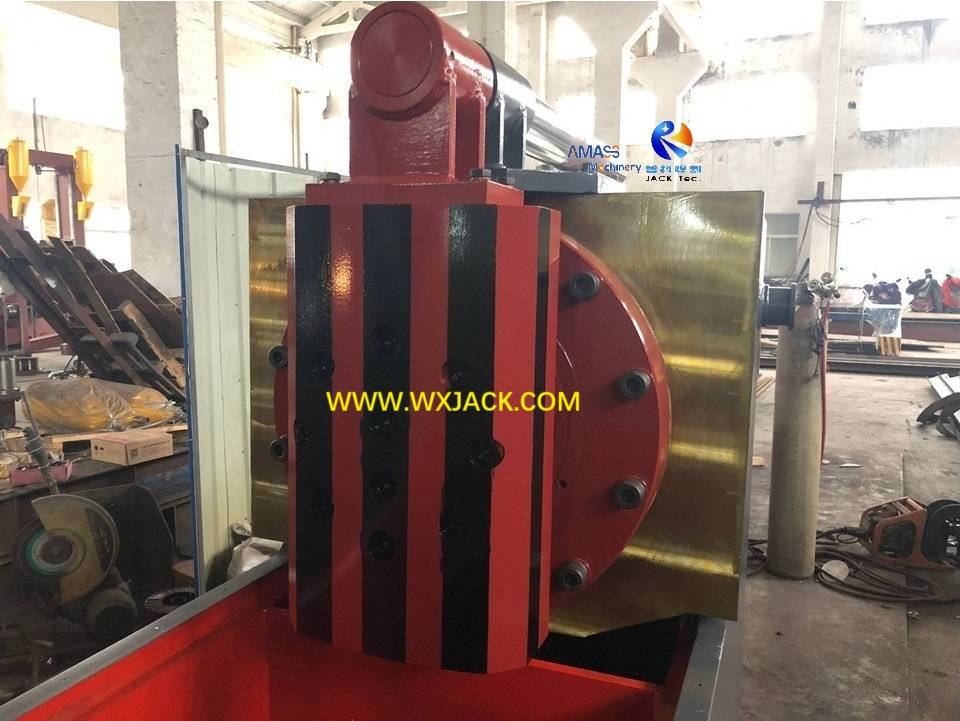

Кусок маленького H Луча был выпрямлен вдоль его длинного тела, из модельной машины Wuxi Jack HJ300 : ( Рис.2 )
B. Эмпирические данные о взаимосвязи между тоннажем и размером заготовки в металлической стальной стальной конструкции HJ.
1. Почему эта тема для Box H Beam BEANDWISE AHERENTING MACHINE:
1) В отличие от другой более широко нанесенной стальной машины для выпрямления стали: HEAR FLANGE MACHINER , которая дает максимум. выпрямление емкости каждой модели интуитивно интуитивно выдвинуто на путь номинации на оборудование, чтобы клиент мог принять быстрое решение о том, какая модель является наиболее подходящей,
2) Здесь, в этом нишевом продукте машины для выпрямления направления заготовки, модель номинирована на основе макс. обеспечение силы выпрямления, вместо макс. Толщина доступна для выпрямления. Таким образом, когда клиент выберет правильную модель, необходимо сделать рассмотрение, чтобы определить наилучший выбор на правильной модели;
3) Причина такой модели машины - эта машина HJ серии, по сути, является своего рода выпрямляющим горизонтальным прессом коробки H, а не обычным способом выпрямления единственной цели. Это также объясняет, почему эта машина может использоваться на нескольких видах заготовки, которая значительно расширяет свой горизонт поля применения;
2. Эмпирические данные об работе с продольной выпрямленной машиной Box H:
Как единственная китайская профессиональная компания, которая обладает реальными техническими возможностями и богатым опытом, чтобы предоставить эту машину для клиентов, Wuxi Jack имеет команду старших инженеров, которые, основываясь на оригинальных данных о разработке и многолетнем опыте, понимают технические знания, как в качестве основы по проектированию машины и эксплуатационные данные при эксплуатации:
Модель | Максимум Тоннаж прессы (тонна) | Максимум H Лучаный размер, который может быть выпрямлен (мм) В серии HJ Box H Луч выпрямляет горизонтальная машина для пресса |
Веб -высота | Интернет Толщина | Ширина фланца | Толщина фланца |
HJ20 | 20 | 400 | 10 | 200 | 12 |
HJ100 | 100 | 500 | 12 | 400 | 20 |
HJ200 | 200 | 600 | 30 | 500 | 35 |
HJ300 | 300 | 800 | 32 | 600 | 40 |

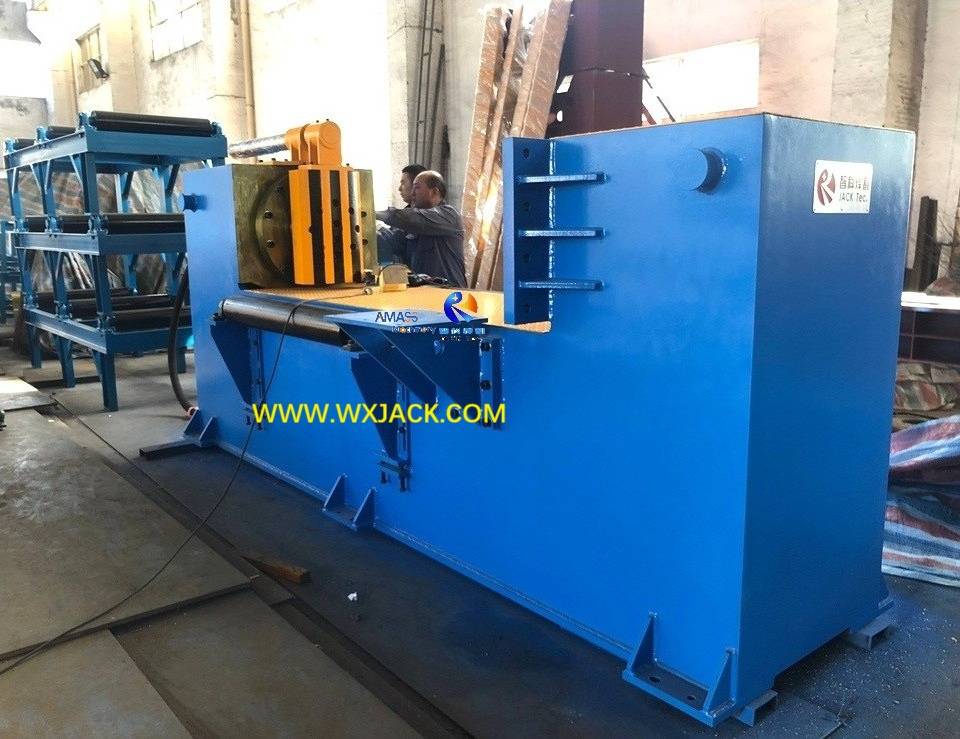

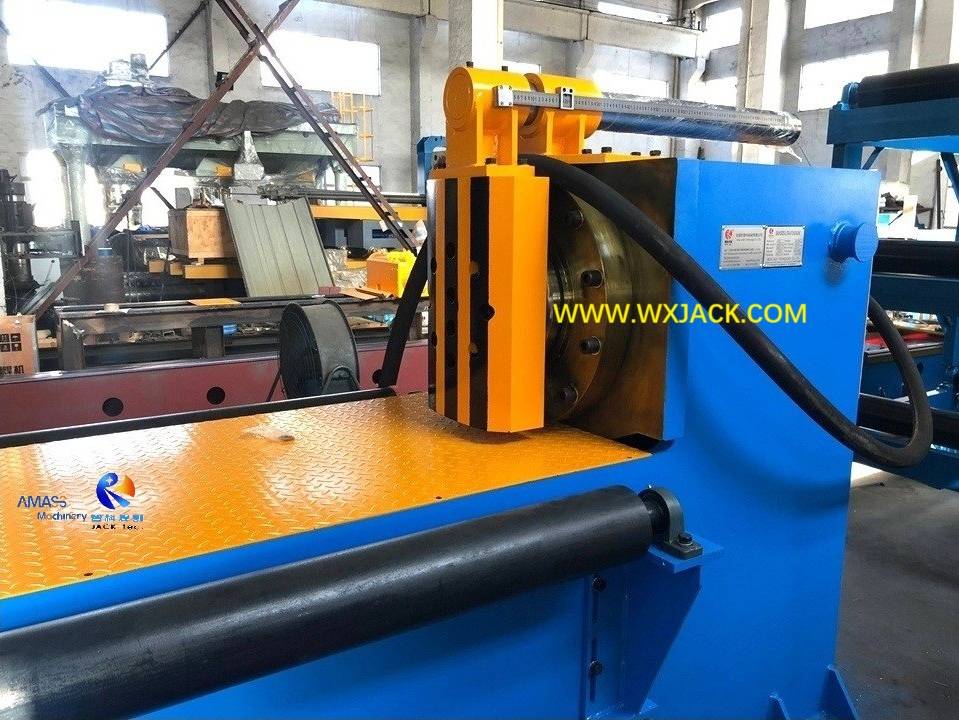

Тестирование при выпрямлении куска H Beam, на модели Wuxi Jack HJ20 , до ее покраски и отгрузки: ( Рис.3 )
3. Подходящее применение машины HJ Series Box H Луча
Из приведенного выше списка спецификаций мы можем сделать общий вывод, что:
1) модели HJ300 и HJ200 предназначены для выпрямления на сайте металлической структуры толщины среднего размера;
2) модели HJ100 и HJ20 предназначены для выпрямления на заготовке по толщине небольшого размера;
3) для более широких заготовки стальной структуры, обычно деформация вдоль его продольного направления не так очевидна, что не является необходимым для продольного выпрямления;
4) Помимо H Beam, эта машина также может быть использована для выпрямления на других типах секционных сталей и элементов конструкции, если ее поперечное сечение имеет регулярный квадратный контур.
C. Технические характеристики HJ300 Box H Beam Leam Lodludinal Machine:

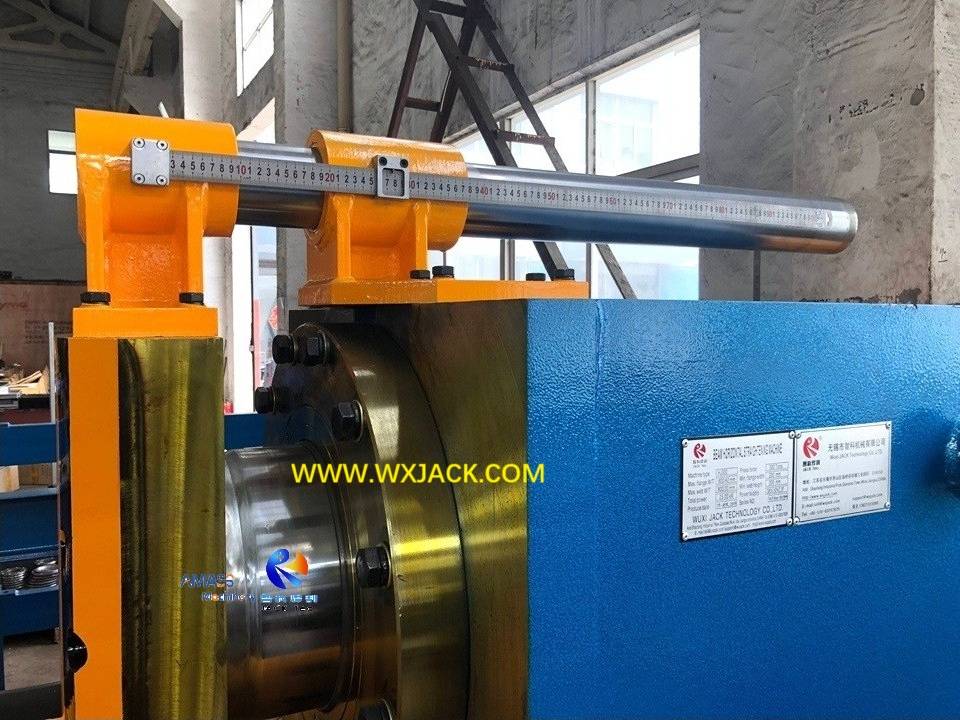

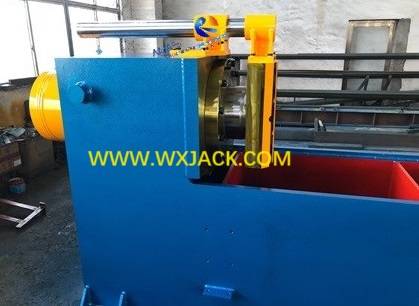

Центральная выпрямляющая актерская единица модельной машины Wuxi Jack HJ300 : ( Рис.4 )
Ниже приведен список по основным спецификациям и техническим параметрам HJ300 :
1. Мощность конвейерного двигателя HJ300: 1,5 кВт *2;
2. Гидравлический цилиндр приюта HJ300 H Луч
1) диаметр цилиндра составляет 400 мм;
2) диаметр стержня составляет 320 мм;
3) ход масляного цилиндра для бокового выпрямления составляет 800 мм;
3. Гидравлическая система HJ300 Box H Beam Beam BEANDWISE AHERENGINGERENGING:
1) двигатель гидравлической системы составляет 22 кВт;
2) номинальное рабочее давление гидравлической системы составляет 25 МПа;
3) Макс. Системное давление гидравлической системы составляет 32 МПа;
4. Дифференцирующий фактор среди моделей HEMER, выпрямляющего горизонтальную пресс -машину:

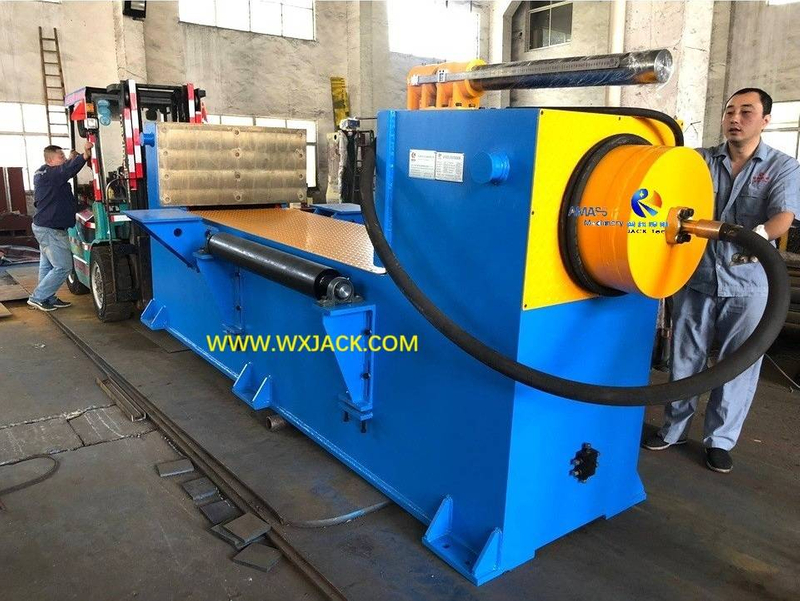

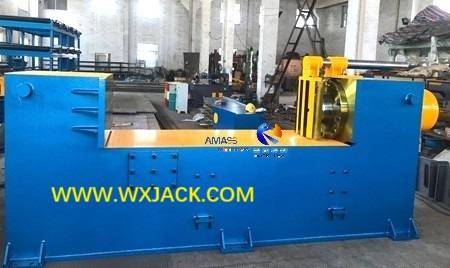

Вид спереди на Wuxi Jack HJ300 Model Machine Основная рама: ( рис.5 )
Среди указанных выше технических данных, параметром переменной является мощность гидравлического двигателя вождения. Для других моделей машины серии Wuxi Jack гидравлический двигатель для вождения каждой модели HJ может быть указан, как ниже:
1) HJ200: 11 кВт;
2) HJ100: 7,5 кВт;
3) HJ20: 3 кВт.
5. Некоторые объяснения об использовании HJ Series Box H Beam Beam BEANDWISE Выпрямляющую машину:

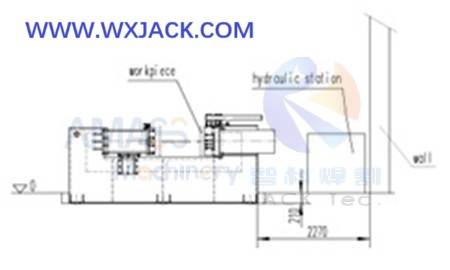

1) В дизайне эскиза HJ300 , боковой вид на механическую раму машины: ( Рис.6 )
2) разные машины для разных целей выпрямления:
A) Машина серии HJ не имеет функции, которая может перекрываться с машиной выпрямления луча H HYJ и YTJ, как упоминалось ранее;
б) Машины моделей HYJ и YTJ используются для выпрямления на деформации фланца H, вызванной сваркой дуги пилы:

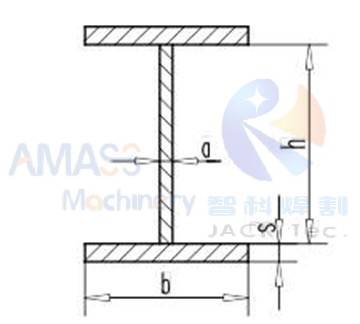

C) Вид поперечного сечения на H Beam, для выпрямления фланца: ( рис.7 )
3) В практическом применении,
а) Если кусок только что законченного пилы сварки H имеет деформацию как на фланце, так и вдоль его продольного направления,
б) этот H -луч не мог быть законченным выпрямением на двух типах деформации, с одним из видов выпрямляющего оборудования;
в) в таких условиях следует использовать как машины выпрямления фланца Hyj /YTJ, а также продольная выпрямляющая машина HJ;
D) Последовательность должна быть сначала продольного выпрямления, затем выпрямление фланца.
D. Первичные спецификации Wuxi Jack HJ20 ~ HJ300 Металлическая стальная коробка HEAR HEAM HEAM PANDISE Выпрямление:
Модели | HJ20 ~ HJ300 Сварная стальная конструкция Коробка H Лучанный продольный выпрямление |
Максимум Выпрямление силы давления | 20 ~ 300 тонн (HJ20 ~ HJ300) |
Максимум Выпрямление гидравлического цилиндра | 350 ~ 800 мм (может быть специально сделано) (HJ20 ~ HJ300) |
Гидравлическая станция мотор | 4 ~ 22 кВт (HJ20 ~ HJ300) |
Гидравлическая станция оценивает рабочее давление | 12 ~ 25 МПа (HJ20 ~ HJ300) |
Длина таблицы ввода и вывода ролика | 8000 мм * 2 |
Входной и выходной валичный двигатель привод | 1,5 кВт *2 |
Общий вес HEMERENGING HEAR | 3200 кг ~ 12 000 кг (HJ20 ~ HJ300) |
Электроэнергетический источник питания | 380 В, 50 Гц, 3 с |
