A. Использование HJ20 Box H Beam Beam Loantudinal Phore Then Machine:
1. Функция: HJ20 - самая маленькая модель Wuxi Jack HJ Series Box H Beam Horizontal Press Machine :

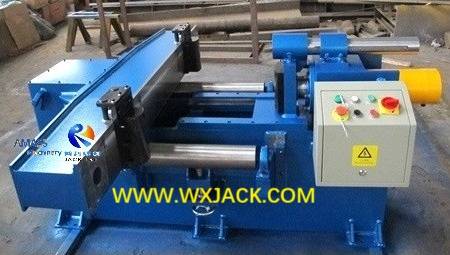

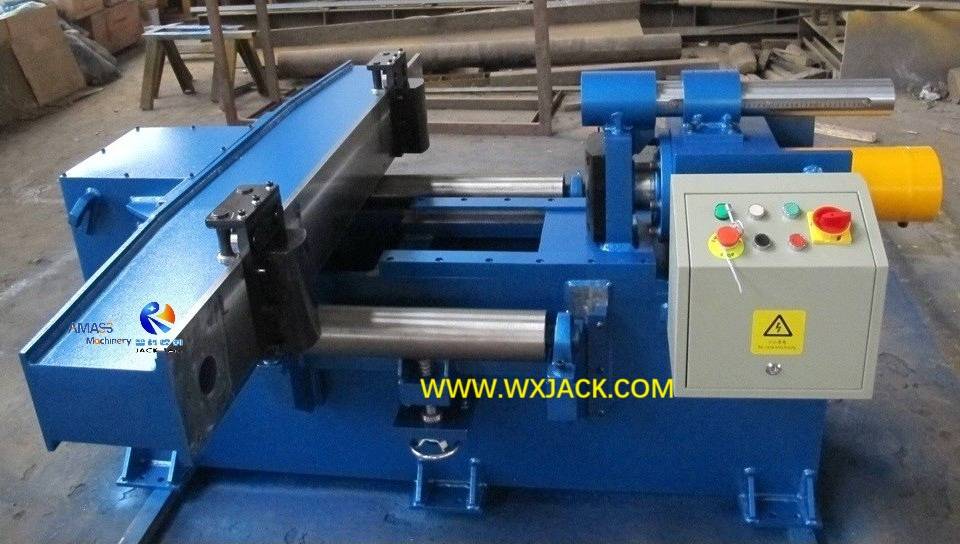

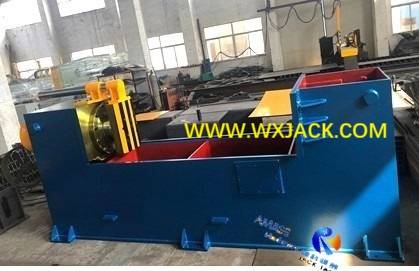

1) Протестированный и окрашенный Wuxi Jack HJ20 , ожидая доставки: ( Рис.1 )

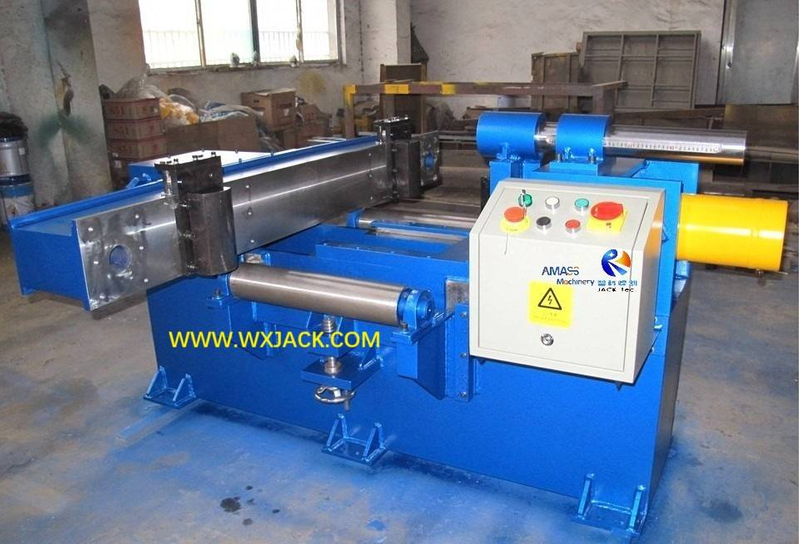

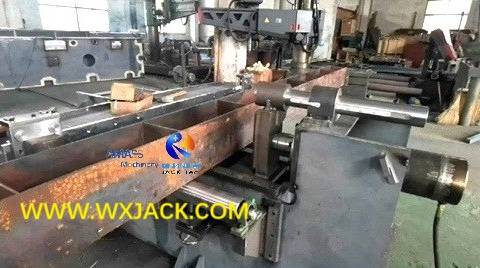

2) Тропа пробегает на производительность Wuxi Jack HJ20 , посредством продольного выпрямления на луче H: ( Рис.2 )

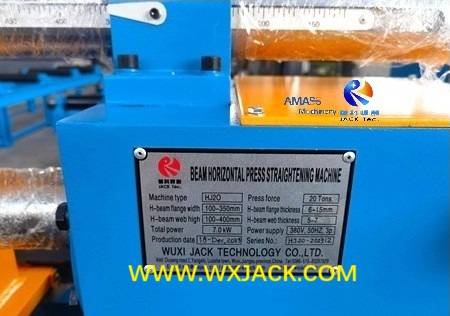

3) Наметичная табличка Wuxi Jack, экспортированная в модель Belarus HJ20 : ( Рис.3 )
2. Вставка: модель HJ20 имеет тот же принцип продольного выпрямления / структуры машины и эксплуатацию, что и более крупные модели HJ100 / HJ200 / HJ300 , которые были рассмотрены в предыдущих разделах:

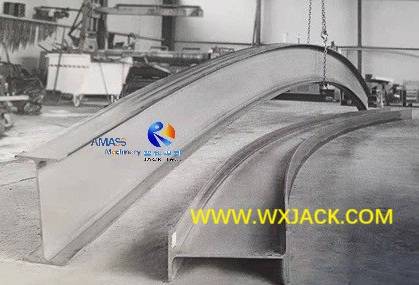

Типичные заготовки HJ Models Machine: продольный вверх изогнутый H Луч: ( Рис.4 )
B. Структура и основные единицы металлической структуры коробки H направление луча. Управление. Машина:
1. Композиция коробки h Луч
1) механическая основная рама;
2) входные и выходные таблицы роликовых таблиц;
3) гидравлическая система для управления операцией по выпрямлению;
4) Система электрического управления и панель эксплуатации;
2. Механический мэйнфрейм коробки H луча в длину выпрямленной машины:
1) Основные компоненты включают в себя: стационарный рабочий слой/ актерский прессовательный балок/ выпрямление Использовать цилиндр/ вспомогательные роликовые таблицы;
2) Цилиндр для выпрямления приводится на горизонтальном луче. Его движение руководствуется поршневым стержнем, во время выпрямления нажавшего рабочего периода машины;
3) 2 части выпрямляющих силовых блоков установлены на передней поверхности нажающей балки. Его защищенные интервальные положения могут быть скорректированы вручную. Этот интервал равен длине выпрямления в одиночном времени в машине. После регулировки 2 блока закреплены вручную с помощью винтов;
4) Чтобы избежать конфликта между заготовкой и двумя силовыми блоками во время отправки заготовки, в машине есть 2 части позиционирования цилиндров, которые имеют интервал 1335 мм между собой . Эти 2 позиционирования цилиндров могут оттолкнуть заготовку от двух силовых блоков при необходимости:

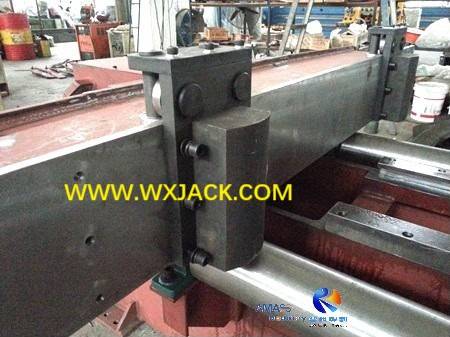

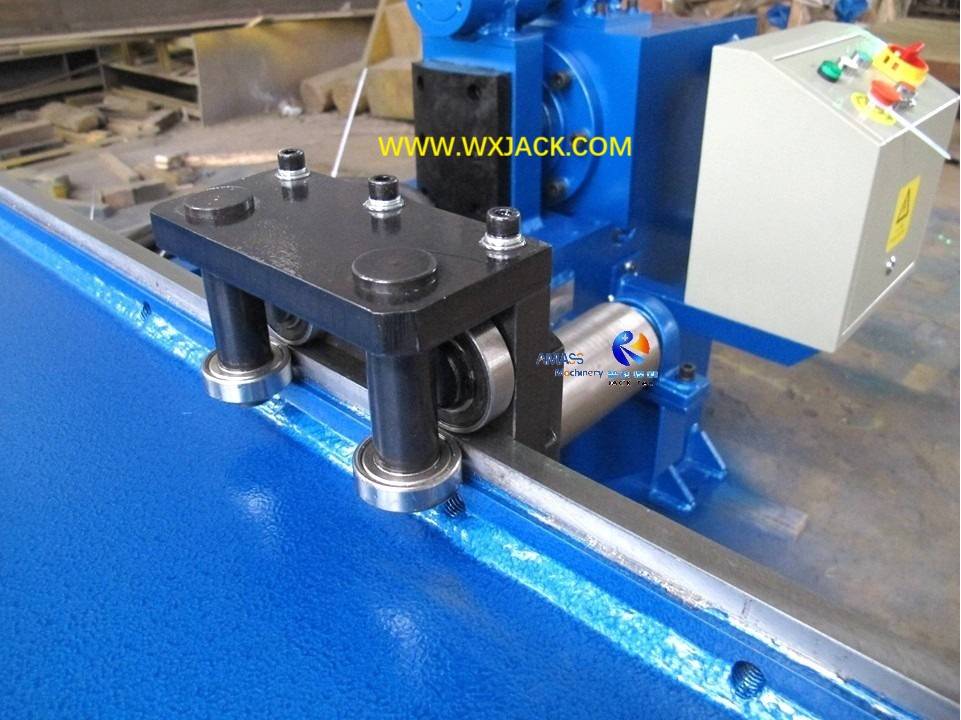

а) Один из двух поршней позиционирования в машине HJ: ( Рис.5 )

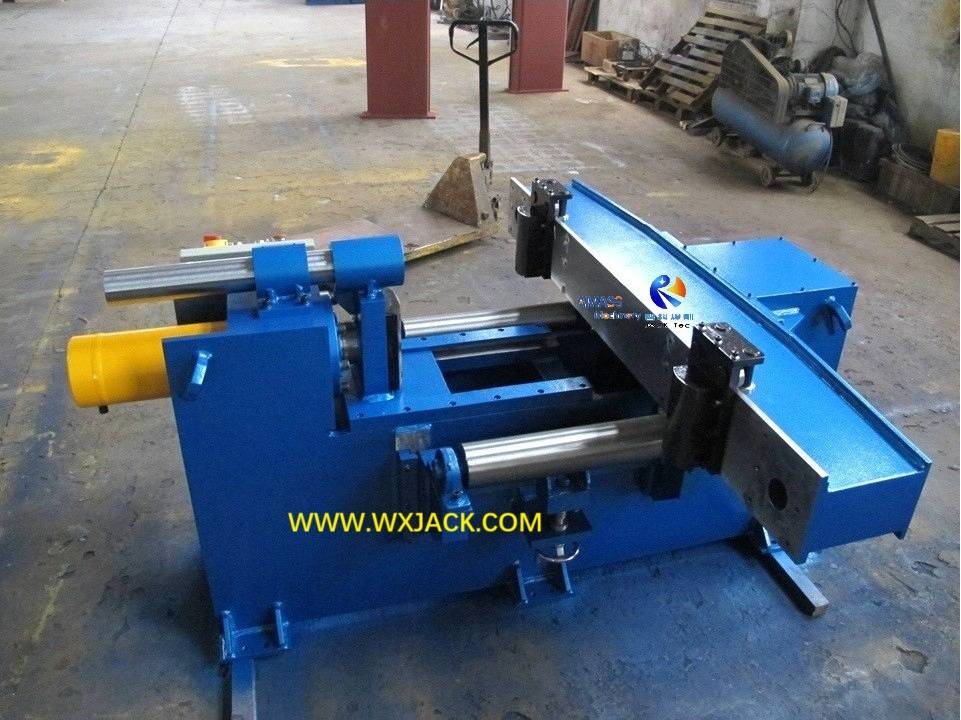

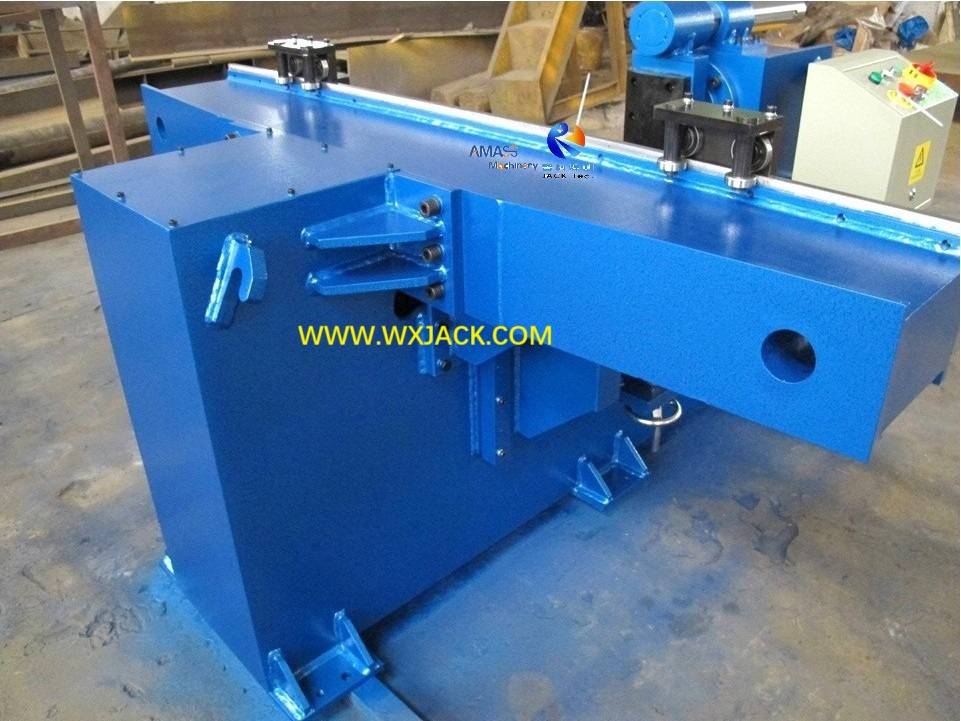

б) Механическая основная рама модели WUSI HJ300 : ( Рис.6 )
3. Входные и выходные конвейеры из металлической структуры H Beam HEAM LEAM LEAM PLEARENEMENT:
1) Входные и выходные конвейеры предназначены для отправки и пучка заготовки и выхода из луча заготовки и выхода в машину соответственно;
2) как входные, так и выходные конвейеры состоят из таблиц вождения и холостого ролика;
3) таблицы роликов и выездных роликов имеют длину 8000 мм;
4) Стол ролика Outfeed приводится в систему с помощью редуктора двигателя;

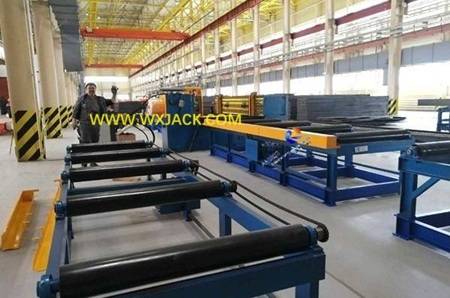

5) Конвейерные роликовые таблицы Wuxi Jack HJ300 Модельная машина: ( Рис.7 )
4. Гидравлическая система в стальной конструкционной коробке H Лучаный горизонтальный пресс.
1) Функция: Гидравлическая система предназначена для обеспечения сильной силы, которая приводит к действию заготовки и закуски;
2) оснащены фильтрами впуска и давления: один фильтр работает во время ввода в эксплуатацию; Другой фильтр управляет официальным запуском машины;
3) Основные компоненты гидравлической системы включают в себя: насосную станцию/ цель выпрямления и цели позиционирования цилиндров/ шланга;
4) Длительный срок службы: оснащены тонким фильтром, гидравлическая система гарантирует, что долгосрочная надежная работа самой машины.
С.
HJ Series - это зрелый продукт с интуитивно понятной и удобной работой. С другой стороны, есть несколько моментов для внимания к ее обычной работе:

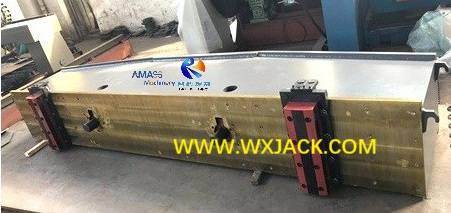

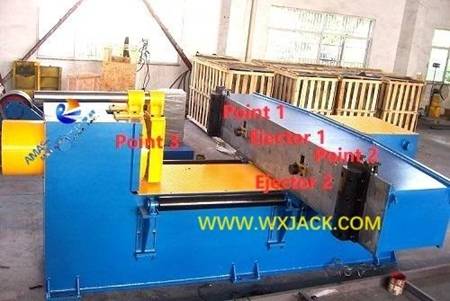

Выпрямление рабочей единицы Wuxi Jack HJ100 Модельная машина: ( Рис.8 )

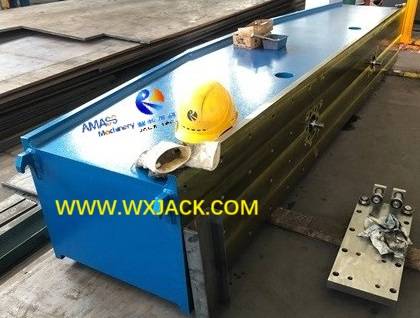

1. Поперечный луч бокса H луча в длину выпрямленной машины:
Нажатия головы ( точка 3 ) и две движущиеся кареты ( точка 1 и 2)
1) это продольная выпрямляющая единица исполнения машины;
2) Материал и обработка: эти элементы выпрямления в направлении длины изготовлены из материала 35 молибденового комплекса и проходили до термической обработки, с достаточной прочностью, чтобы противостоять повторному выпрямлению работы на ежедневной основе;
3) эти элементы выпрямления в длине имеют тот же срок службы, что и сама машина модели HJ, и не нужно заменяться в нормальном состоянии;
4) С другой стороны, иметь разумное и вдумчивое обслуживание этих критических подразделений, является отличным фактором для стабильного и последовательного управления машиной;
2. Положение заготовки: перед продвижением и отступлением входного и выходного конвейера, обязательно уберете Beak H Beam от двух движущихся каретов ( точка 1 и 2) и нажимать цилиндры ( эжектор один и два ):
Заготовка для Луч удержания заготовки в Wuxi Jack HJ модели Box H
3 .

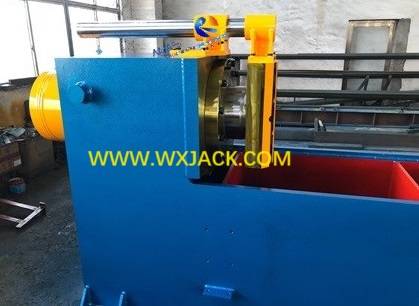

Масляный цилиндр в Wuxi Jack HJ Models Горизонтальная машина выпрямленная машина: ( Рис.10 )
4. Регулировка уровня: перед работой отрегулируйте высоту поддерживающих роликов мэйнфрейма, следя за тем, чтобы H Beam Web на том же уровне, что и выпрямляющие цилиндры машины машины.
D. пробный запуск на металлической конструкции H Beam Beam Dulways Выпрямленная машина:
1. Перед испытанием запускается на коробке H луче продольной выпрямленной машины:
1) Проверка состояния: выполните пробную и холостое время на машине, убедившись, что нормальное состояние всех компонентов и деталей, и все блоки передачи применяются с помощью смазочного масла или жира;
2) запустите двигатель конвейера как в направлении вперед , так и в обратном направлениях трижды неоднократно, убедившись, что ее нормальный работа машины;
3) В режиме «Ведь» проверьте и убедитесь, что направление восстания двигателя масляного насоса идентично знаку, указанному на вентиляторе. Затем начните с двигателя и регулируйте гидравлическое давление до 10 МПа. Через четыре минуты простоя запустите все цилиндры в режиме «Ведь» пять раз неоднократно, чтобы проверить, что они находятся в нормальном состоянии;
4) Значение: пробное производство машины может начаться после подтверждения, что все находятся в нормальном состоянии;
2. В пробном запуска ящика h лучевой горизонтальный нажатие.
1) Вручную регулируйте расстояние между двумя движущимися каретами вдоль поперечного луча и закрепите его болтами вручную при завершении регулировки:
Регулировка длины выпрямления сегмента: ( рис.11 )
2) BEAST H BEAM или другие виды заготовки (Beam Beam, элемент стальной конструкции, сечение стали) на входной конвейер с движущим

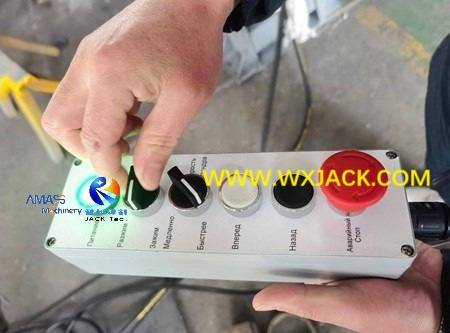

Операционный кулон Wuxi Jack, экспортированный в Model Machine Russia HJ20 : ( Рис.12 )
3) Нажмите ' Нажмите и выпрямляет ' , приводя к нажатию нажатию с помощью масляного цилиндра, чтобы выпрямить заготовку в машине;
4) При завершении выпрямления нажмите кнопку « Выпуск » », снова нажимающая головка, приводимая в движение с масляным цилиндром;
5) Нажмите ' Вспомогательный расширение ', отталкивая заготовку от выпрямления вспомогательного блока (два эжектора); Затем нажмите кнопку «вспомогательная сжинк » и втягивайте цилиндры;
6) Нажмите кнопку ' Advance ', заготовка движется вперед на определенном расстоянии в коробке H луче продольной выпрямленной машины;
7) Повторите вышеупомянутые шаги, до выполнения задачи выпрямления по всей длине заготовки.
E. Основные технические параметры металлической стальной конструкционной коробки h Лучайная машина для выпрямления:
Технические характеристики рабочих частей HEAM HEAM Горизонтальный пресс. Выпрямленная машина:
Принимая H Beam в качестве примера:

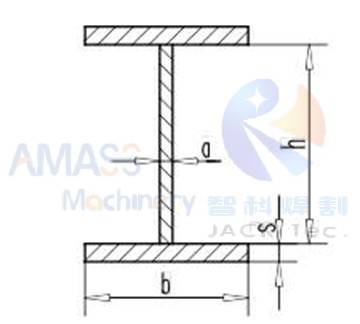

Подходящие размеры луча для Wuxi Jack HJ20 ~ HJ300 Модельная машина: ( Рис.13 )
1) Ширина фланца B : от (100 ~ 200 мм) для HJ20 до (200 ~ 800 мм) для HJ300
2) Толщина фланца S : от (6 - 15 мм) для HJ20 до (6 - 40 мм) для HJ300
3) Высота веб -сайта H : от (100 - 400 мм) для HJ20 до (200 - 600 мм) для HJ300
4) Толщина веб -сайта a : от (5 - 7 мм) для HJ20 до (6 - 30 мм) для HJ300
5) H Длина луча: 3000 - 12 000 мм
