Станок для правки фланцев двутавровой балки серии HYJ и YTJ

1.     Общие черты автоматических станков для правки двутавровых балок серии HYJ и YTJ:

Подводя итог, можно сказать, что это категория продуктов, охватывающая все представленные ранее автоматические станки для правки фланцев двутавровых балок.Эти продукты имеют общие основания:

1)      Назначение оборудования для правки двутавровых балок:

В качестве последнего шага машины для производства двутавровых балок, чтобы выпрямить деформацию полки двутавровой балки после установки для дуговой сварки двутавровой балки под флюсом;

2)      Положение двутавровой балки во время процесса правки на машине для правки двутавровой балки:

Полка двутавровой балки находится в направлении 'Вертикальной стоянки': (Рисунок 1)

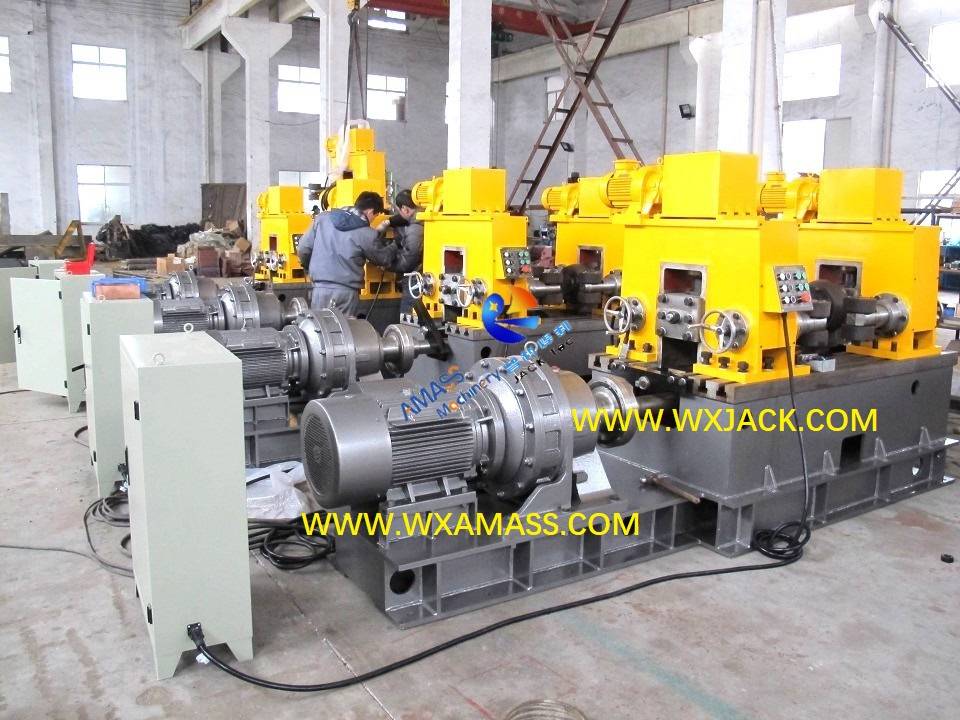

3)      Правильный блок в машине для правки двутавровых балок: (Рис.2)

Все эти автоматические машины для правки двутавровых балок (то же значение, что и для двутавровых балок) выпрямляют фланец с помощью Т-образной полости, которая образована двумя частями верхних правильных роликов и одной частью нижнего правильного ролика.

2.     Различия в технических аспектах автоматической машины для правки фланцев двутавровой балки серии HYJ и YTJ:

Для достижения этой цели по выпрямлению фланцев на различной толщине и материале (Q235, Q345, 16Mn и т. д.) сварных двутавровых балок существует несколько вариантов машины для производства двутавровых балок этой машины для правки двутавровых балок с точки зрения:

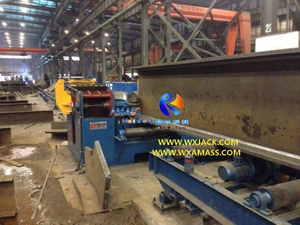

1)     Движение правильных роликов и стиль вождения на машине для правки двутавровых балок: (Рис.3)

а)       Будь то верхние или нижние правильные ролики для выполнения работы;

б)      Независимо от того, приводится ли он в движение с помощью механического мотор-редуктора или гидравлической станции;

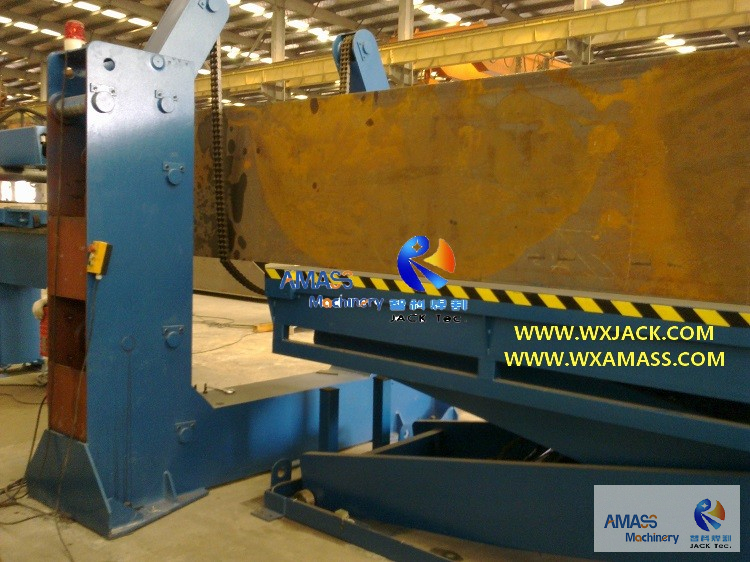

2)     Управление пролетом верхних правильных роликов (с учетом изменения ширины полки) и блок натяжения полотна в машине для правки двутавровых балок: (Рис.4,5)

Как и в предыдущих продуктах, для этих важных узлов, влияющих на результат правки, оборудования для правки двутавровых балок, независимо от того, изготовлено ли оно с ручными маховиками через ходовой винт или с гидравлическим масляным цилиндром;

3)    Мощность главного двигателя и гидравлического масляного насоса и, следовательно, их давление и выходной крутящий момент в машине для правки двутавровых балок:

Они определяются конкретным размером заготовки и толщиной полки;

4)    Исполнительный блок в машине для правки двутавровых балок:

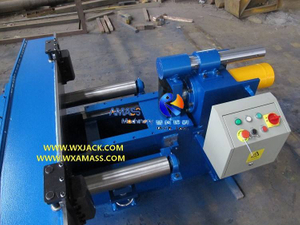

а)       Правильные ролики этих автоматических станков для правки двутавровых балок имеют разный размер (диаметр) в зависимости от высоты и толщины полотна: (Рис.6)

б)      Это означает, что, как правило, правильные ролики гидравлической машины для правки фланцев двутавровой балки больше, чем ролики механического типа;

в)       В группе механических автоматических станков для правки двутавровых балок серии HYJ правильные ролики HYJ-800 больше, чем ролики HYJ-40;

г)      То же самое относится и к гидравлической машине для правки двутавровых балок: убывающая последовательность с точки зрения размера правильного ролика: YTJ80/60/50/40;

5)    Расходные материалы для оборудования для правки двутавровых балок

а)       В отличие от других машин для производства двутавровых балок, в автоматической машине для правки двутавровых балок.есть отсутствие расходных материалов для его повседневной эксплуатации;

б)      Детали с максимальным износом – это верхние и нижние правильные ролики.Они цельнокованы из материала 35CrMo и имеют твердость HRC50-55, что гарантирует долгий срок службы без таких дефектов, как растрескивание.Эти правильные ролики имеют такой же срок службы, как и сама машина для правки двутавровых балок;

6)    Скорость правки на машине для правки двутавровых балок

а)       Механические и гидравлические автоматические машины для правки двутавровых балок серий HYJ и YTJ имеют разную скорость правки, как показано ниже:

        я.           HYJ-800 механический:                   17м/мин.;

       II.           HYJ-40 механический, YTJ-40/50 гидравлический:  9м/мин.;

      III.           YTJ-60/80 гидравлический:                    6,3 м/мин.

б)      В технологическом процессе машины для производства двутавровых балок машина для правки двутавровых балок имеет самую высокую скорость обработки, по сравнению с предыдущими этапами Машина для сборки двутавровых балок и Машина для дуговой сварки под флюсом двутавровой балки, который собирает и сваривает двутавровые балки с рабочей скоростью около 200 ~ 2000 мм/мин.;

в)       В этом смысле механическая автоматическая машина для правки двутавровых балок HYJ-40 больше подходит для использования в автоматической линии по производству двутавровых балок:

я.           Обычно для Автоматическая линия производства двутавровых балокузким местом является сварка под флюсом со средней скоростью сварки 2000 мм/мин;

II.           С четырьмя комплектами станков для пилы с двутавровой балкой LHC в линии скорость сварки под флюсом соответствует скорости 9 м/мин.скорость правки автоматической машины для правки двутавровых балок HYJ-40 лучше 17 м/мин.автоматической машины для правки двутавровых балок HYJ-800;

III.           В автоматической линии оператору HYJ-800 необходимо дождаться начала процесса SAW, который ухудшает коэффициент балансировки линии всей линии по производству двутавровых балок.

3.     Технические параметры автоматических станков для правки двутавровых балок серии HYJ и YTJ:

Ниже приведены технические характеристики этого семейства механических и гидравлических устройств для правки двутавровых балок серии HYJ и YTJ (машина для производства двутавровых балок):
