1) Задача: опрокидывание луча/ луча H в диапазоне 0 ~ 90 °;
2) Где используется: в процессе процесса автоматической производственной линии H Beam оборудование для оборудования для оборота на 90 ° расположено рядом с выходными таблицами роликовых таблиц H луча в сборе и сваркой. Он предназначен для переворачивания луча/ H BEAM на другую сторону, чтобы приспособиться к сварке и сварки на противоположной стороне луча T/ H;

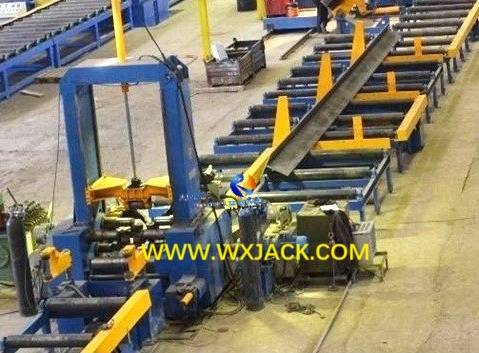

3) При автоматической линии производства HEAM HEAM: 90° Tiping Riching Machine переворачивает Heam Heam на выходном конвейере HEAM MACHNEAR: ( Рис.1 )
1) Рабочая станция: оборудование для оборота 180 ° установлено на машине выпрямляющего фланца H , после сварки HEAM и сварки HAC ( переворачивается 90 ° ) и погруженную дуговую машину ( 60 ° переворачивается ):
2) 180° Переворачивание оборудования на стойку в таблицах роликовых конвейеров в входном конвейере машины для выпрямления фланца Hyj800 H, EOL ( конец линии ) станции автоматической линии производства HEAM: ( Рис.2 )
3) Помощник рабочего блока: для стационарной 180 -й коробки h для переворачивающейся телеги с пучком необходимо оборудовать для передачи луча H:
4) Машина для подъема и перемещения Wuxi, работая вместе со стационарной коробкой 180 ° H Beam Cart: ( Рис.3 )
1) 4 раза операция сварки: в процессе производства балки коробки в одном заготовке в одном заготовке насчитывается 4 куска сварочных швов, которые будут изготовлены с 4 наборами модельной пилы LHC Model H, соответственно: один набор LHC завершает один кусок сварочного шва;
2) Передача среди LHC: при завершении каждой пилы сварки Beak H Beam будет перевернут на 90 ° или 180 ° и отправляется на следующий набор LHC. Эта задача выполнена с помощью 180 ° коробки H Beam Movable Turnover Machine:

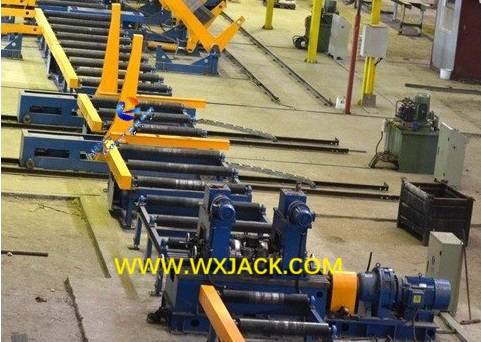

3) Большой размер сварной H Луч переворачивается и передается с 180 ° Hem Head Cart: ( Рис.4 )
Здесь мы берем 180° Box H Beam Beam, переворачивающая тележку в качестве примера :

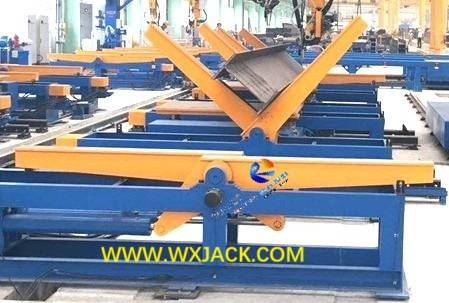

1. Количество манипулятора: в одном наборе телеги с пучком есть 2 куска L -of -формы, чтобы удерживать длинную длину балки H и заготовку на 90 ° / 180 °, опрокидывая при завершении операции сварки пилы:
Законченная сварная H Луч, перевернутая 180° Movable Turnover Machine в автоматической линии производства H Beam: ( Рис.5 )
Это оборудование размещено по адресу:
1) в зоне пила сварки автоматической производственной линии HEAM, между 4 наборами LHC H Beam Saw Weling Machine, прилегающей к 60 ° стационарных групп стоек оборота;
2) в зоне выпрямления луча -фланца H , вдоль машины выпрямляющего фланца H, для переворачивания H Beam 180 ° на другую сторону, для выпрямления на другой стороне фланца;
3) В зоне пила сварки , между 4 наборами конструкции колонны или движущейся каркасной каркасной структурой каркаса

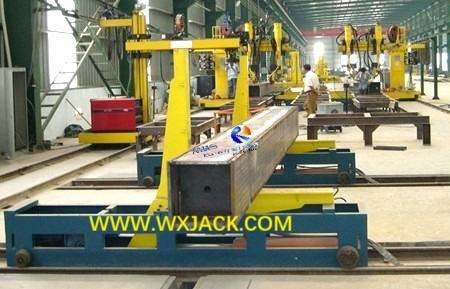

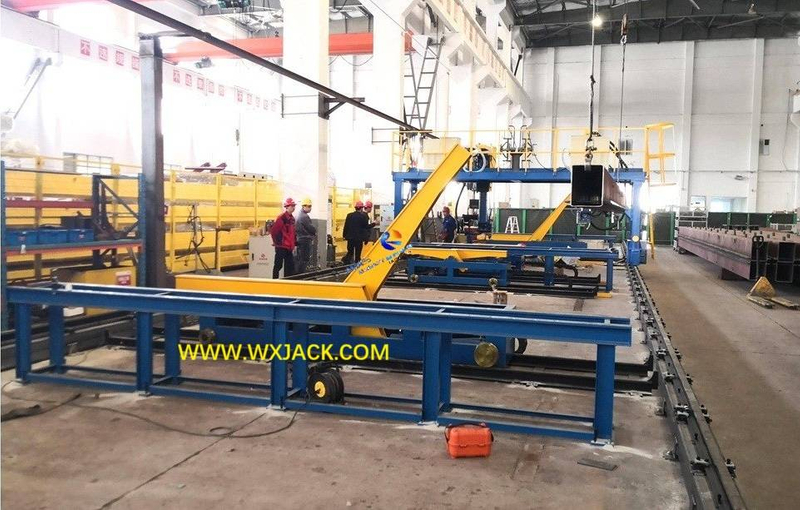

4) 180° Стальная конструкционная коробка H Пучок перемещающейся переворачиваемой машины, держащая на балке , на пилах из производственной линии луча коробки: ( Рис.6 )
1) Гидравлический привод: приводимый из 2 кусков гидравлических масляных цилиндров, 2 куска каменных валов одновременно вращаются в фазе, переворачивая и переносив коробку H на конверсии на стойку для пилых машины;
2) передача H Beam: путем подъема движущейся машины Box H Луч отправляется на следующий набор пилиных сварочных машин;
3) Движение этой подвижной машины с оборотом на 180 ° и коробки H, приводится в движение моторным редуктором и руководствуется движущимися колесами в механическом корпусе. Его движение вдоль параллельных рельсов:

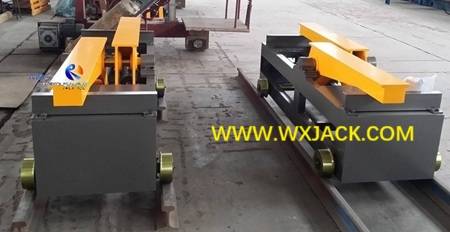

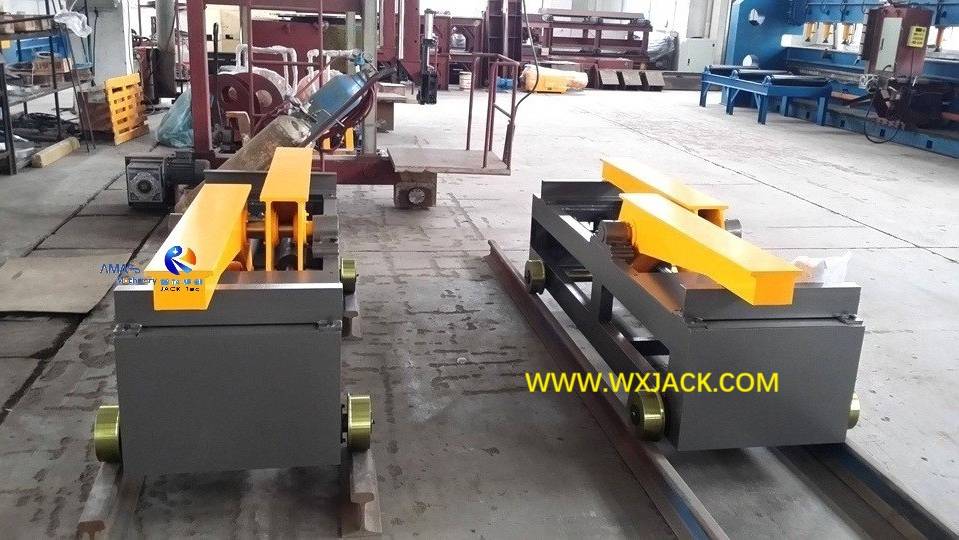

4) Параллельные рельсы и колеса 180° Box H Beam Первопроводной машины на мастерской Wuxi Jack: ( Рис.7 )
1) Механическое базовое кровать, структура коробки, стационарная, в нижней части машины, закрепленная в мастерскую на семинаре клиентов;
2) Отправляя L Рукопиев, его вращение приводится в движение гидравлическими цилиндрами. Собирать на механическое основание;
3) вращающийся вал трансмиссии, собранная внутри механического базового слоя;
4) гидравлический масляный цилиндр , также собираемый внутри механического базового слоя;
5) Гидравлическая насосная станция, которая поставляется индивидуально рядом с переворотом в коробке H, подключенной к масляному цилиндру с помощью шлангов. Вращение L Arm приводится в движение гидравлическим цилиндром;
6) Электрическая плата управления/ эксплуатационные панели;

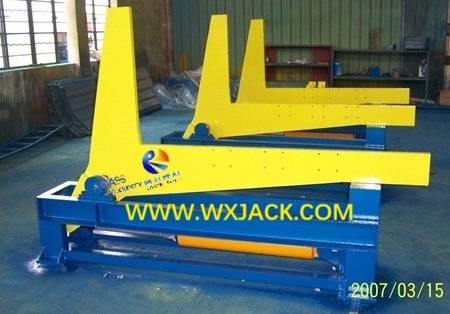

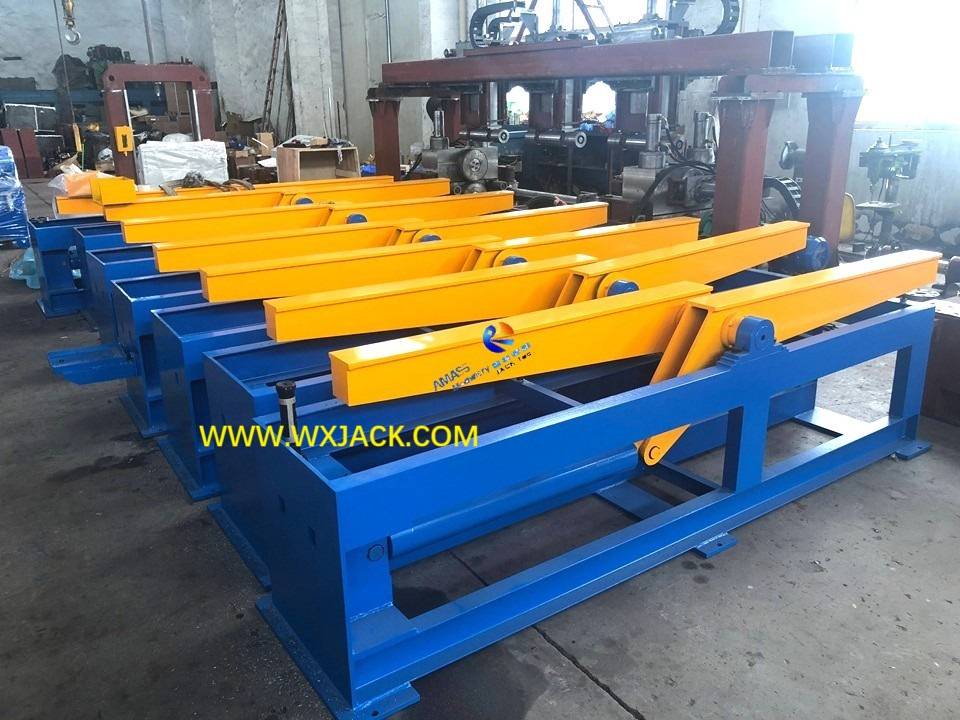

а) Набор собранных, протестированных, окрашенных гидравлических пучков wuxi -hack 90° h -beam h beam cart: ( Рис.8 )

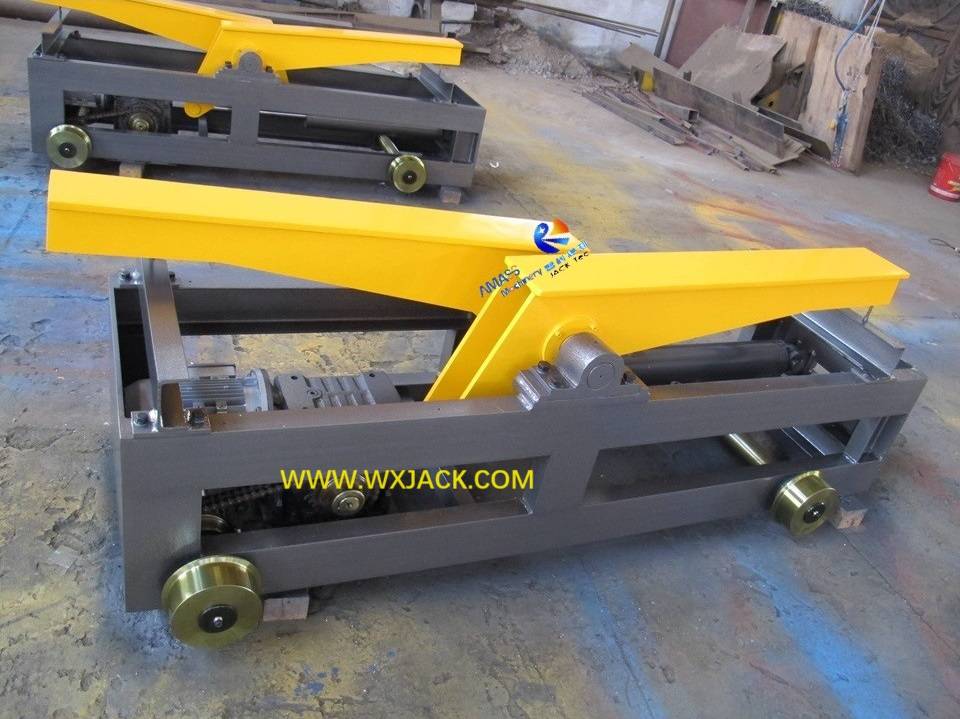

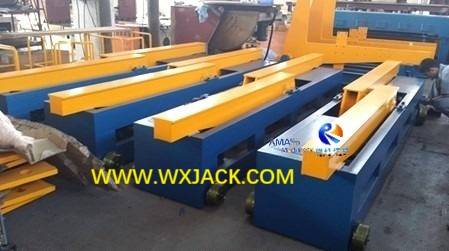

б) Партия 180° ° Подвижной оборот. Законченная производство, готовая к отправке на мастерской Wuxi Jack: ( Рис.9 )
Здесь мы также принимаем подвижную оборотную машину на 180 °:

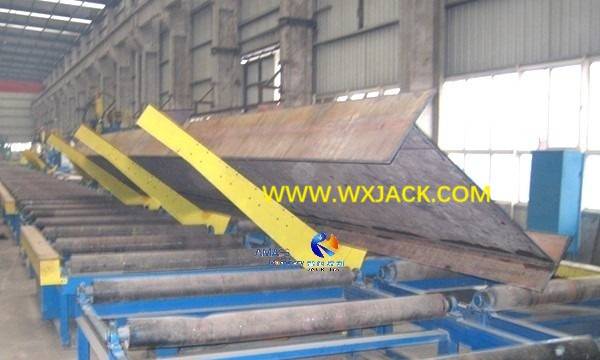

1) во время работы луча H -Beam поднимается с 60 ° перевернутых стоек пила -сварочной машины;
2) затем, приводимый в движение масляным цилиндром, каменные каменные стойки L в форме стеклянную стойку машины переворачивают коробку H Луч 90 ° или 180 °;
3) После этого луча H Box H будет отправлен на подъемную машину и будет транспортироваться в следующий набор HEAM SAW SAW -машины или машины для выпрямления HEM HEAM;
1. Кабели и масляные трубы этой машины расположены через цепь сопротивления, применимые для сложной работы вращения и передачи заготовки. Он имеет безопасную работу, хорошую внешность и надежную производительность:

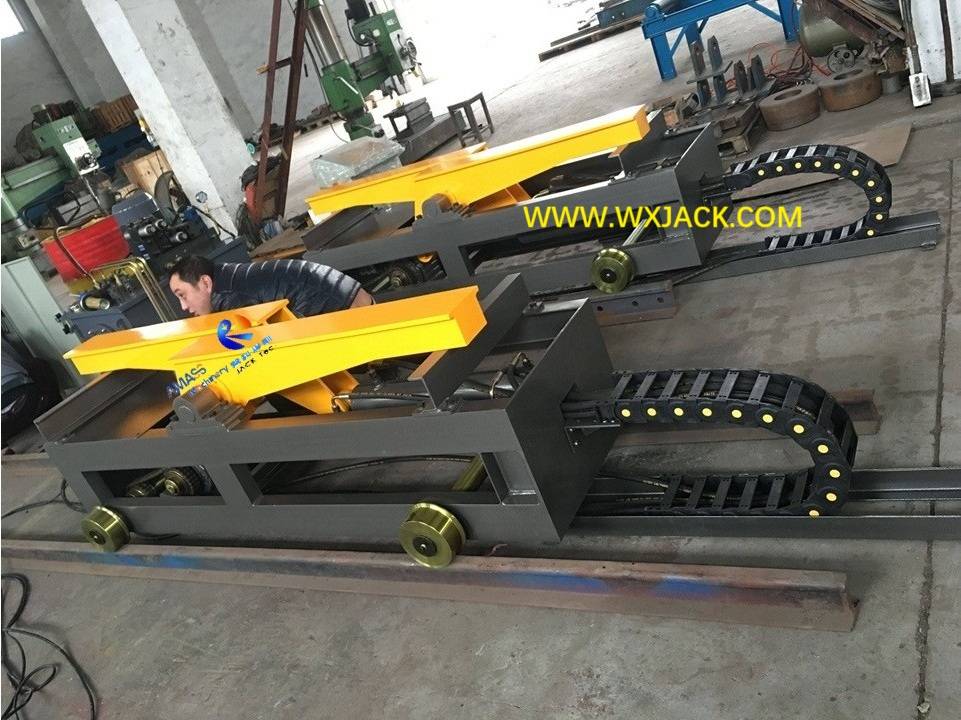

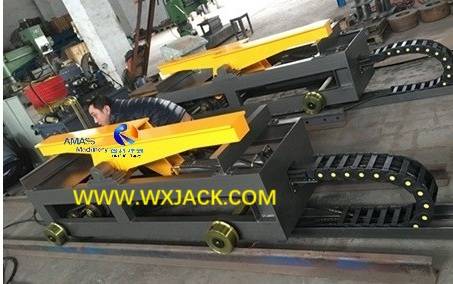

Маршрутизация кабеля с цепочкой перетаскивания в машине 180 °: ( рис.10 )
2. Весь набор корзины оборота Box H имеет компактную структуру и простую работу , применимый для применения в различной производственной линии автоматической стальной конструкции;
3. Гибкая операция: боковые 2 набора стальной конструкции перевернуты, вращаются индивидуально, служат помощником вспомогательного блока во время сварки;
4. Контроль точного угла переворачивания: энкодер вводится в разъеме wuxi, создаваемого 60 ° / 90 ° / 180 ° коробки H, двигатель BEAR Первичный оборот, для обнаружения и идентификации его угла переворачивания рук;
Предотвратите падение HEM HEAM: на каждой из L Arm есть небольшая стойка. Его использование состоит в том, чтобы надежно удерживать луча '' на стойку оборота и предотвращение неожиданного падения луча H, во время наклоны на пленку с формой L:

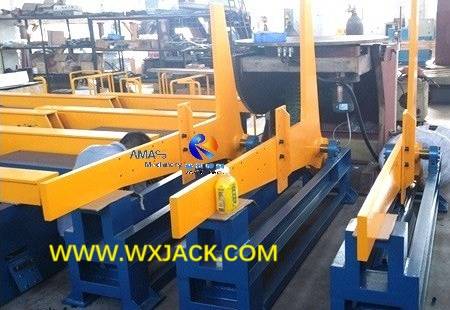

1) Небольшие защитные кронштейны , собравшиеся на чаевой стойке с wuxi -разъемом 90° Box H Beam Cart: ( Рис.11 )
2) Гибкое положение положения изменение вдоль оборотной стойки: на основе размера '┷ ' , , есть три сдвига монтажных позиций для небольшой стойки на стойке с затяжкой на L, в виде 3 групп отверстий.
1. Установка: Во время установки автоматической производственной линии H Beam механическая база с движенной оборотной машиной для коробки H закреплена в пол мастерской с якорными болтами;
2. Форма применения: такая же, как и 60 °, блок 90 ° также работает в 3 подходах на группу:

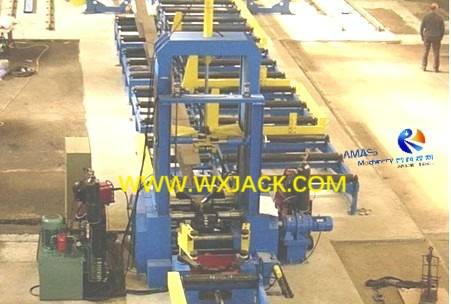

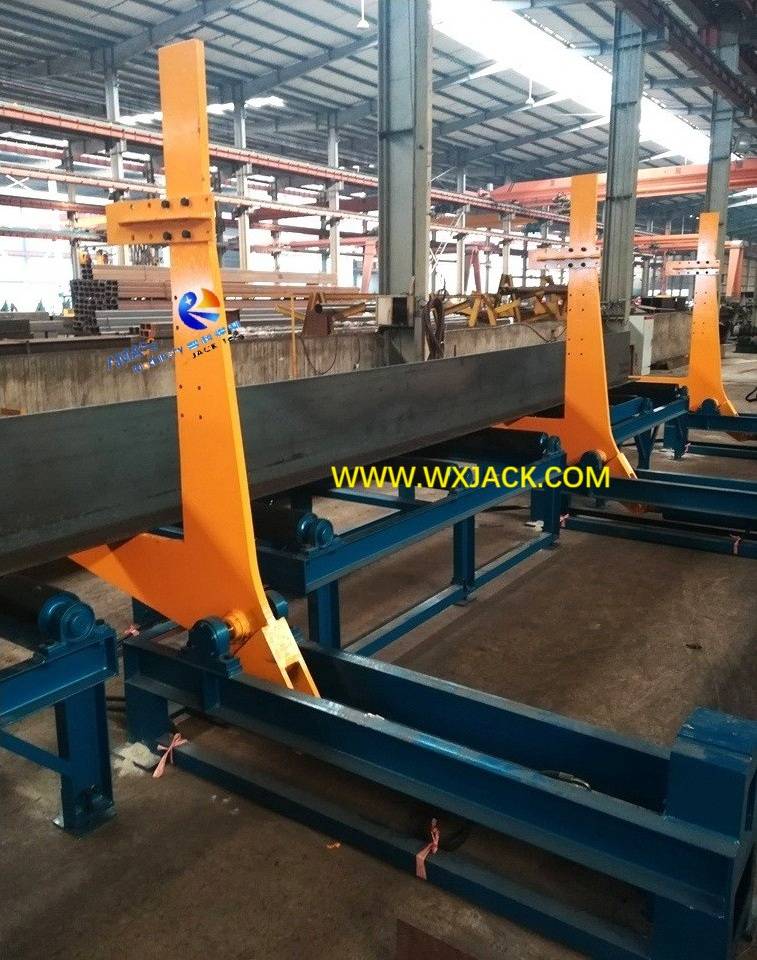

Вертикальный вид на группу ( 3 набора в группе ) 90° Гидравлическая коробка H Переключение луча на таблице выходного конвейера на таблице HEAM HEAM Сборка: ( Рис.12 )

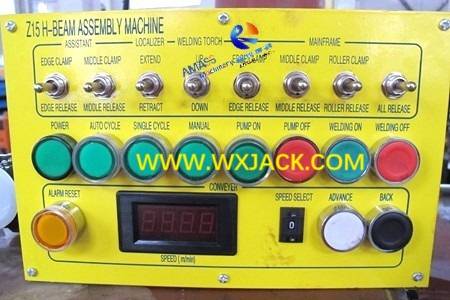

3. Форма работы: в условиях большинства рабочих кнопок 90 °/ 180 ° Movable Flipping Machine интегрируется в рабочую панель Heam Production Line Machine. И его также можно использовать в качестве отдельного подвеска, в зависимости от практических требований клиентов:
Операционная панель Wuxi Jack H Beam Machine, интегрированная с 90 ° коробкой H BEANVERVING CART : ( Рис.13 )
Коробка H диапазон угла поворота луча | 0 ° ~ 90 °/ 180 ° |
Применимо | 200 ~ 800 мм |
Применимо | 200 ~ 1500 мм |
Длина HEM для переворачивания | 3 ~ 12 м |
Вес балки коробки H | ≤20 тонн |
Мощность редуктора движущегося привода | 1,5 кВт |
Скорость перемещения коробки H | 5000 мм/мин. |
Максимум Давление гидравлической системы | 16 МПа |
Центральное расстояние от движущейся железной дороги | 700 мм (расстояние на заготовке L) |
