А. Использование и применение кромкофрезерного станка для листового металла:
1. Функция: Кромкофрезерный станок серии XBJ 1ул. работа на механообрабатывающем оборудовании общего назначения, вырезающая высокоточные глянцевые сварочные канавки на кромках заготовок, путем высокоскоростного вращения лезвия торцевой фрезерной головки вдоль рабочего стола станка;
2. Типы сварочных канавок, вырезанных на станке для снятия фаски:
Это может быть:
1) Прямая кромка в качестве базовой обработки листового металла;
2) 0° ~ 45° или более широкий угол обзора (60°/ 85°) скоса верхней кромки;
3) -45° ~ 0° при скосе нижней кромки:
а) Канавки V/X/K, фрезерованные на станке для снятия фаски Wuxi JACK: (Рис.1)
б) 6 распространенных типов сварочных канавок, обработанных на кромкофрезерном станкее: (Рис.2)
в) Кромкофрезерный станок, оснащенный специальной дисковой фрезой, также может нарезать U-образную сварочную канавку: (Рис.3)
3. Материал заготовок в станке для снятия фаски кромок: углеродистая сталь / нержавеющая сталь / бронза... Чаще всего в практическом применении используются пластины из углеродистой стали;
4. Использование: Кромкофрезерный станок выполняет фаску или фаску на краях листового металла, до окончательной фаски U/V/X или прямых кромок, так что последующая сварочная операция на листовом металле может изготовить сварные швы подходящего сварочного сплавления и закрывающей поверхности, достижение идеальных сварочных характеристик;
5. Готовые сварные фаски, вырезанные на станке для снятия фасок Wuxi JACK:
1) Прямая кромка как основная необходимость и первый этап фрезерования: (Рис.4)
2) Фаска верхней кромки под углом 40° от кромкофрезерного станка с одной головкой: (Рис.5)
3) Скос прямой/верхней/нижней кромки (паз в половину X), обработанный двойными головками. Кромкофрезерный станок: (Рис.6)
6. Широкое применение кромкофрезерного станка для листовой стали:
1) В отрасли: Практически во всех отраслях обрабатывающей промышленности, где листы листового металла используются в качестве сырья для производства, особенно на технологическом этапе сварки стальных листов, есть спрос на кромкофрезерный станок, охватывающий такие отрасли, как: транспортные средства, мосты, строительная техника, нефтехимия, сосуды под давлением. / Стальная конструкция и т. д.;
2) Форма операции: Станок для снятия фаски кромок может использоваться в виде отдельного обрабатывающего оборудования или работать вместе с другими станками, образуя различные производственные линии; Или работать как рабочая группа по двойным тандемам;
3) Например, служил оборудованием для обработки сварочных канавок, предшествовавшим сварочному манипулятору или машине для стыковой сварки пластин.
Б. Основные характеристики станка для снятия фаски с кромок листового металла Wuxi JACK:
1. Макс. Толщина пластины: Традиционный применимый диапазон толщины листового металла составляет 6~ 50 мм; В особых случаях по требованию заказчика макс. Толщина листового листа может достигать 100 мм или даже 160 мм;
2. Макс. Длина пластины: Обычно диапазон длины стальной пластины составляет от от 3000 мм до 18 000 мм для стандартных моделей станков для снятия фасок с расширением до 20 000 мм или даже 23 000 мм для специальных моделей с четырьмя/пятью фрезерными головками;
3. Макс. Ширина пластины: Макс. ширина обычно 3500 мм ~ 4000 мм;
4. Разработка Wuxi JACK, ведущего китайского поставщика кромкофрезерных станков:
1) Идея дизайна: Этот станок серии XBJ был разработан на основе идеологии «Фрезерный станок для кромок пластин» занимает позицию плоского станка: поддержание того же уровня превосходной производительности фрезерования сварочных канавок при значительном снижении производственных затрат и бюджета на покупку станка;
2) Преимущества станка для снятия фаски по сравнению с плоскостным станком:
а) Более высокая эффективность при снятии фаски;
б) Более меньшее потребление энергии при работе со скосом;
в) Гораздо более низкая цена и эксплуатационные расходы на машину;
Таким образом, сохраняются первоначальные преимущества Planar Machine: высокое качество и точность.
С. Принцип работы и основные узлы станка для снятия фасок с листовой стали Wuxi JACK:
1. Введено в эксплуатацию на кромкофрезерном станке:
1) Путь операции: Используя фрезерную головку и торцевые лезвия, фрезерная каретка с электроприводом перемещается с регулируемой рабочей скоростью вдоль кромки листового металла, выполняя задачу высокоскоростного высокоточного фрезерования кромок:

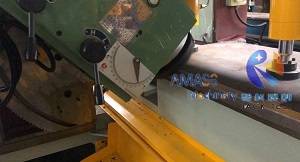

Станок для снятия кромок модели Wuxi JACK XBJ-6 фрезерует канавки кромок под углом 45° вверх: (Рис.7)
2) Рабочая скорость Скорость фрезерования кромок можно плавно регулировать в диапазоне 100~1000 мм/мин, что контролируется с помощью инвертора переменного тока и отображается в режиме реального времени на пульте управления:
Показания скорости рабочего подвеса и кромочного фрезерования во время операции снятия фаски на фрезерном станке для кромок пластин в Уси, экспортированном в Юго-Восточную Азию: (Рис.8)
2. Центральные функциональные блоки станка для снятия фасок с кромок пластин Wuxi JACK:
1) Фрезерная головка: Являясь ведущим китайским производителем кромкофрезерных станков, компания Wuxi JACK выбирает фрезерную головку 7,5 кВт в обычных моделях и 9 кВт или 11 кВт в моделях для тяжелых условий эксплуатации:
Фрезерная головка мощностью 7,5 кВт в работе: (Рис.9)
2) Механическая основная рама: Включая продольное механическое основание/рабочий стол (обработанный и термообработанный)/портальную раму;
Собранная механическая рама Wuxi JACK экспортируется в Европу. Кромкофрезерный станок большой модели SXBJ-125: (Рис.10)
3) Гидравлическая система: Его роль заключается в обеспечении движущей силы для надежного закрепления заготовки (стальной пластины) на рабочем столе станка для обеспечения работы на высоком уровне; При оснащении роликовыми столами, выступающими в качестве источника привода при толкании и вытягивании стальной пластины на рабочий стол кромкофрезерного станка и обратно и т. д.;
4) Роликовые столы для загрузки стальных пластин: Это могут быть как обычные кронштейны для ручного толкания и вытягивания пластины, так и Эксклюзивные группы автоматического погрузочно-разгрузочного оборудования с гидравлическим приводом, принадлежащие компании Wuxi JACK.:
Wuxi JACK является уникальной поставкой роликовых столов для обработки стальных листов с гидравлическим приводом для фрезерных станков с кромками листов: (Рис.11)
5) Электрический шкаф управления и операционная система машины, и каждый комплект фрезерной головки оснащен моторизованной движущейся кареткой.
Д. Типы моделей от Wuxi JACK, ведущего китайского поставщика кромкофрезерных станков:
Есть много точек зрения, разделяющихся на машину.
1. В зависимости от количества фрезерных головок в станке для снятия фасок с кромок пластины:
1) Конфигурация с одной головкой серии XBJ;
2) Фрезерный станок с двойной головкой серии SXBJ;
3) Серии FXBJ и GFXBJ с конфигурацией от четырех до пяти головок для тяжелых условий эксплуатации;
Эта группа станков оснащена одним или двумя комплектами фрезерных головок мощностью 7,5 кВт с длиной фрезерования в диапазоне 3000–18 000 мм (модели: XBJ/SXBJ-3 ~ XBJ/SXBJ-18);
На основе общих видимых функций и конфигурации, наша сильная сила заключается в разработке и внедрении специальной структуры/функций и характеристик машины, отвечающей конкретным потребностям клиентов. Например:
1) Конфигурация с четырьмя-пятью фрезерными головками для тяжелых условий эксплуатации;
2) Обе стороны рабочего стола одновременно фрезеруют кромки;
3) Механическая рама с расщепляющейся структурой для обработки сверхбольших тяжелых стальных листов 70+ тоннажный вес;
4) Оснащен суперсилой 11кВт/ 18,5 кВт /55кВт фрезерная головка;
5) HMI (человеко-машинный интерфейс) для точного управления углом фрезерования кромки;
6) Оснащен роликовым столом с гидравлическим приводом уникальной конфигурации Wuxi JACK;
7) Моторный привод и энкодер управляют наклоном и подачей фрезерной головки;
8) Амперметр фрезерной головки для контроля глубины фрезерования и т. д.
а) HMI в расширенной конфигурации Wuxi JACK. Кромкофрезерный станок:(Рис.12)
б) Амперметр на Тайване. Фрезерная головка E-LONG мощностью 9 кВт, оснащенная пластиной расширенной конфигурации Wuxi JACK. Станок для снятия фаски кромок:(Рис.13)
Э. Мощные функции и передовые возможности Wuxi JACK, китайского производителя кромкофрезерных станков высшего класса:
1. Функциональные блоки высшего качества станка для снятия фаски кромок Wuxi JACK:
Проектирование и производство функциональных блоков машины для снятия фасок с пластин Wuxi JACK, такой как: Встроенное крыло для мелких деталей, подвижное крыло, ограждение на верхней и нижней направляющих, гидравлический цилиндр, приводящий в движение заготовку... Все они занимают лидирующие позиции в отрасли. некоторые из этих компонентов являются уникальными функциональными блоками Wuxi JACK. Фрезерный станок для кромки пластины:
1) Высококачественная фрезерная головка, произведенная профессиональным поставщиком, установленная во фрезерной каретке фрезерного станка для кромки листового металла Wuxi JACK: (Рис.14)
2) Электрический шкаф управления моторизованной кареткой фрезерной головки, установленный с сенсорным экраном HMI в двери электрического шкафа: (Рис.15)
3) Фрезерная головка с превосходным торцевым лезвием на станке для снятия фасок с кромок листового металла Wuxi JACK: (Рис.16)
4) Высокоточная направляющая гильзы кромкофрезерного станка Wuxi JACK: (Рис.17)
2. Ведущая доля рынка: Эта машина является одним из самых продаваемых продуктов нашей компании. Уси JACK является ведущим китайским поставщиком кромкофрезерных станков на рынке уже более 2 десятилетий.. У нас много клиентов в Китае и за рубежом, и за последние два десятилетия мы получили высокое признание со стороны клиентов;
3. Прочность конструкции: Мы очень хороши в проектировании и производстве любых специальных моделей машин по требованию заказчика.Многие основные функции кромкофрезерного станка Wuxi JACK занимают лидирующие позиции на рынке.. В этом заключается техническая мощь Wuxi JACK.
