1. Фон: этот набор машины большого размера на фрезере листового металла был разработан специально Wuxi Jack для большой строительной площадки в мостовой промышленности;
2. Значение: Кроме того, эта тяжелая машина также является одним из основных оборудования для строительства на всемирно известном зарубежном заливе, заключенном в известной китайской портовой машине;
3. Цель: эта специальная машина для большого размера предназначена для изготовления сварочной канавки на супер больших стальных пластинах, на прямых и нижних краях заготовки;
4. Типы сварки канавки, изготовленные из фрезерной машины с большим краем GFXBJ-23 : ( Рис.1 )
1) Длина стальной пластины до 23 000 мм;
2) Ширина стальной пластины до 4000 мм;
3) Толщина стальной пластины до 100 мм;
4) Вес стальной пластины до 72,22 тонны;
6. Подводя итог, это набор супер большой машины на краю пластины, который обладает возможностью за пределами обычного размера и структурных машин из фрезерного фрезерования пластины.
1. Эта тяжелая машина для модели GFXBJ-23 для фрезерования Edge является одним из самых крупных и самых сложных продуктов в семействе фрезерной машины серии XBJ , которую мы составляем до сих пор; Принимая на него вид панорамы, как показано на прикрепленных первых картинках, эта большая машина из края выглядит как дракон, сидящий на полу;

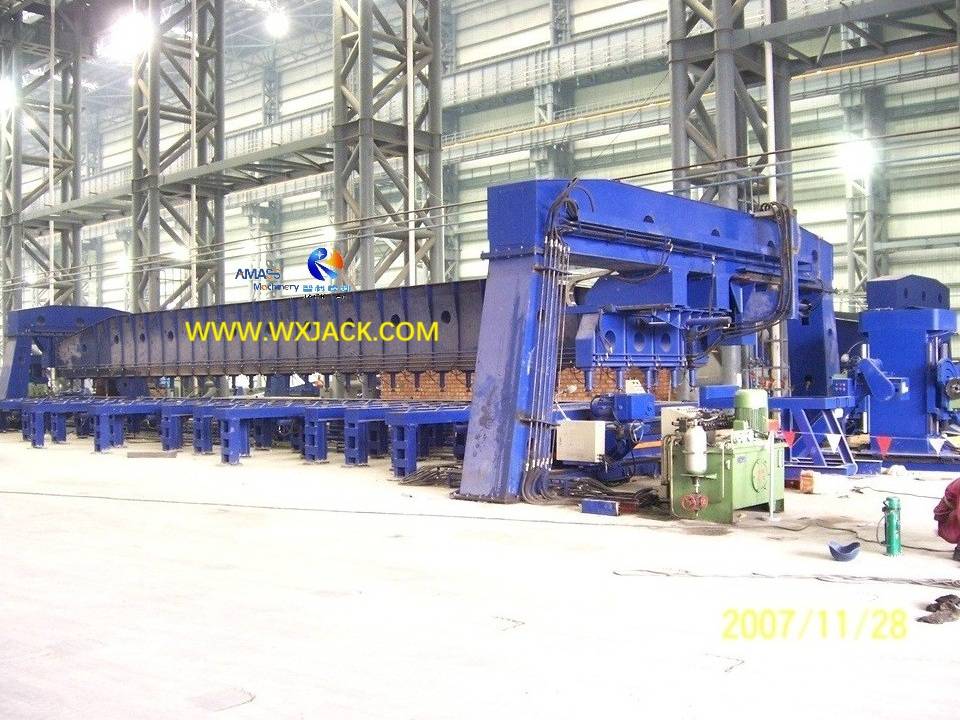

2. Установка на участке Wuxi Jack GFXBJ - 23 .
По сравнению с обычными структурными машинами для фрезерного фрезерования пластины,
1) Количество фрезерной головки : в одном наборе машины большого размера GFXBJ-23 имеется 5 штук .
2) Мощность фрезерования : 4 комплекта фрезерующей головки в этой модельной машине GFXBJ-23 для края фрезерования на большой тарелке составляет 11 кВт по сравнению с 7,5 кВт в обычной технической технической технике машины из фрезерного фрезерования;
3) Угол измельчения фрезерующей головки : угол фрезерования каждой измельчительной головки в модели GFXBJ-23 Большой фрезерная машина стальной пластины составляет 0 ° ~ 85 ° по сравнению с 0 ° ~ 45 ° в обычных технических характеристиках машины из фрезерного фрезерования;
4) Общая структура : структура GFXBJ-23 Модели тяжелой большой машины на краевой фрезере полностью отличается от обычной структурированной машины, как вы можете найти на прикрепленной фотографии и ниже дизайна STECH :

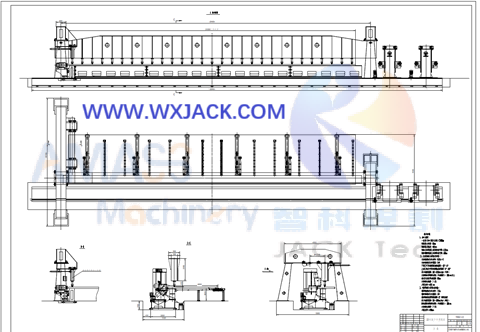

Дизайн эскиза Wuxi Jack GFXBJ-23 Super Laze Heavy Duty Special Edge Mearing Machine: ( Рис.3 )
5) Общее измерение : общее измерение этой крупномасштабной машины GFXBJ-23 примерно в 2 раза больше, чем у обычного структурированного SXBJ-18 модели M Ахин ахин листового металла..
1. Это то, что отличает эту машину GFXBJ-23 Большой размер от обычной машины для края:
2. Постоянные гантрии Wuxi Jack GFXBJ-23 Модель тяжелая пособия с большим краем машины: ( Рис.4 )
3. Как можно найти на приведенной выше фотографии, на обоих концах этого большого размера есть два набора продольных стационарных портажей, которые служат подвесными стойками для длинных проливных пучков;

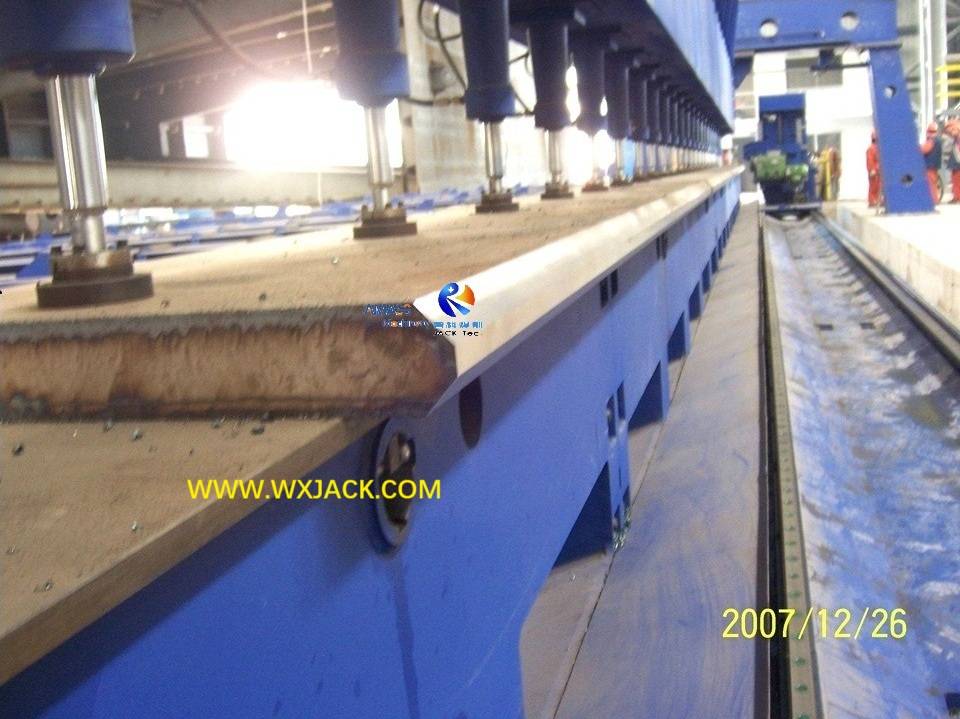

4. Перед эксплуатацией края из фрезерования с краем большой пластины прижимающий балок, ответственный за фрезерование с большими пластинами, подвешена на крупных механических гантриях, которая может быть перемещена назад под приводом гидравлических цилиндров, оставляя пространство для нагрузки на заготовку в большую машину, для выполнения операции по кражу;
5. Заготовка поднимается на загрузочную стойку и рабочую столу большой машины посредством накладного кран;
6. Затем нажимающий луч можно перемещать обратно в свое исходное место чуть выше широкомасштабного рабочего стола для машины для краевого фрезерного работы, для выполнения скостной тарелки.
Состоит из:

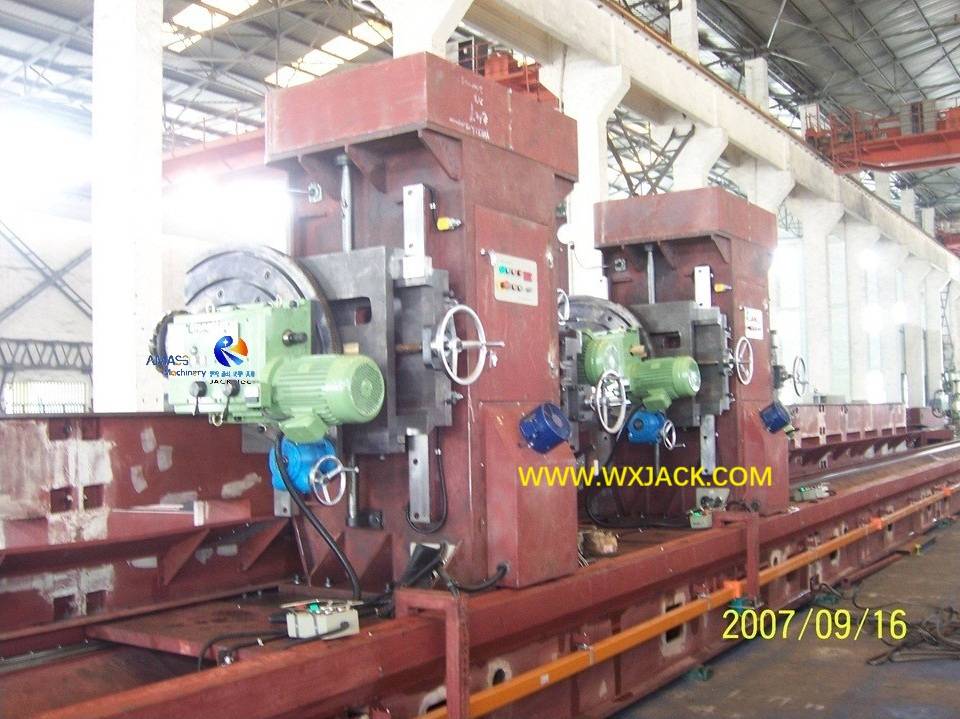

1) 4 группы измельчающих голов и его движущихся вагонов;

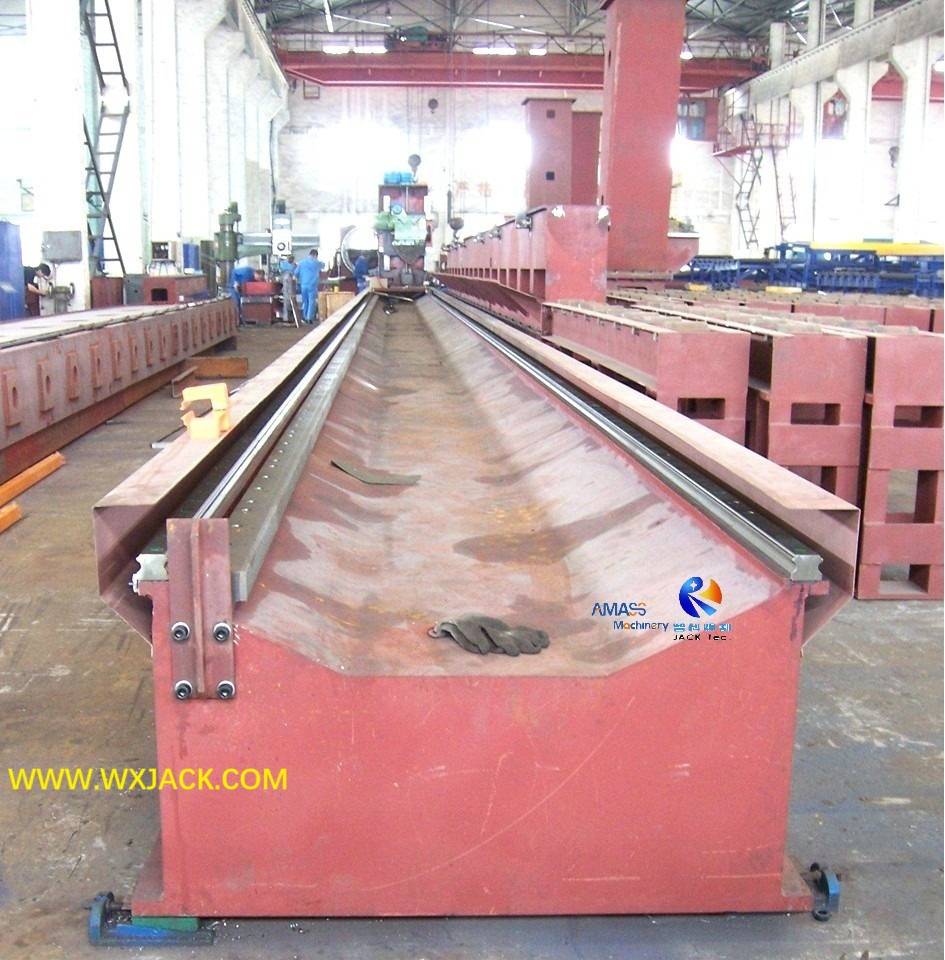

2) Guiderails и его защитный блок;
3) Система механического кормления крупномасштабной машины для задачи кража стальной пластины;
4) гидравлическая система, гидравлическая подъема нагрузки и разгрузки в и из нее из тяжелой машины;
5) автоматическое утилизацию лома во время запуска крупного края пластины;
6) конвейер и его стойка;
7) Система электрического управления;
2. Переводы представляют собой линейные пластинки с тяжелой нагрузкой, с большой грузоподъемностью и высокой точностью направляющих, подходящих для этой модели GFXBJ-23 с большой краской плиты;

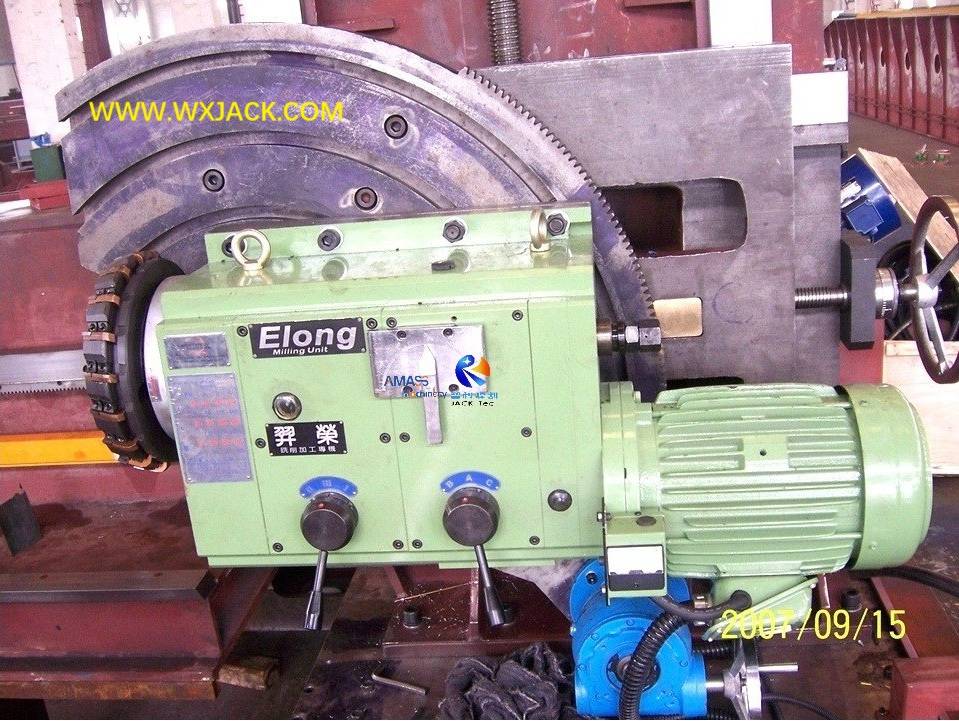

1) модель 11 кВт MU-9S, произведенная на Тайване;
2) передается с точной передачей, с прочными точками разумной структуры, надежной производительности, широким диапазоном скорости, высокой жесткостью, низким шумом, высокой эффективностью и удобной работой, особенно подходящими для этой тяжелой большой машины;
3) Его революция веретена регулируется в рамках 9 классов среди 65 ~ 715 об / мин , обслуживая работу тяжелой машины для выполнения задачи с фрезом на высоком уровне.
Модель Технический параметр | Строительство моста Используйте GFXBJ-23 Пять голов Большая тяжелая краевая фрезеровая машина |
Максимум Крайная пленка | 23 000 мм |
Максимум Ширина тарелки | 4000 мм |
Сила и оборотная головка измельчения | 11 кВт, 715 об / мин |
Шпинделе RPM из края головы | 65 ~ 715 r/мин., 9 сортов |
Перемещение удара нажапиющего луча | 1200 мм |
Гидравлический мощный двигатель | 7,5 кВт |
Конусное отверстие конец шпинделя | ISO50 (7:24) |
Шпиндельный удар | 100 мм |
Количество головы фрезерования | 4 комплекта |
Толщина тарелки для съемки листового металла | 6 ∼ 100 мм |
Угол фрезерования верхнего фрезерования | 0 ° до +85 ° |
Угол измельчения измельчения вниз | -45 ° до 0 ° |
Крайная скорость измельчения | 300 ∼ 3000 мм/мин. Бесплатный контролируется с инвертором |
Высокая скорость холостого хода | 4000 мм/мин. |
Применимый диаметр лицевой пластины | D = Ø125 ~ Ø320 мм (Ø315 мм для доставки) |
Количество гидравлических домкратов | 42 штуки |
