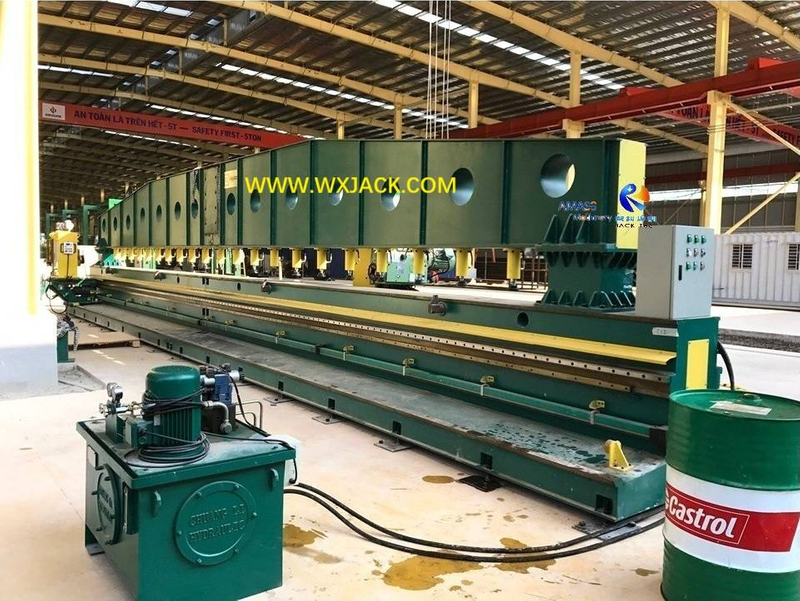

Обе стороны работают с большим краем плиты SXBJ-12

A. Уникальная функция и конфигурация SXBJ-12:
B. Цель машины серии XBJ и SXBJ:
C. Структура и основные единицы серии XBJ:
D. Контроль качества в серии XBJ:
E. Технические параметры двойной стороны Grooving SXBJ-12:
штат:
Количество:

A. Уникальная функция и конфигурация машины с большой краем края SXBJ-12 :

1. превышает, чем обычная машина для скостной машины SXBJ-12 пластины:

1) Уникальность:  в отличие от обычной машины моделей, этот набор машины производит канавку с обеих сторон металлической пластины одновременно, именно это отличает эту модель фрезерного машины из листового металла от других:

2) Структура: Соответственно, два набора из фрезерной головки 7,5 кВт установлены на обеих сторонах механической рабочей таблицы, как показано на рисунке ниже:

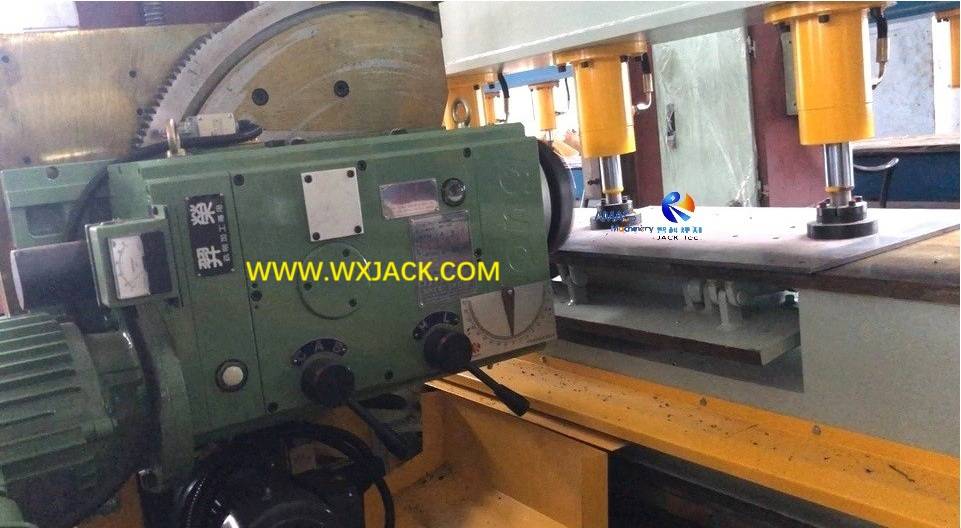

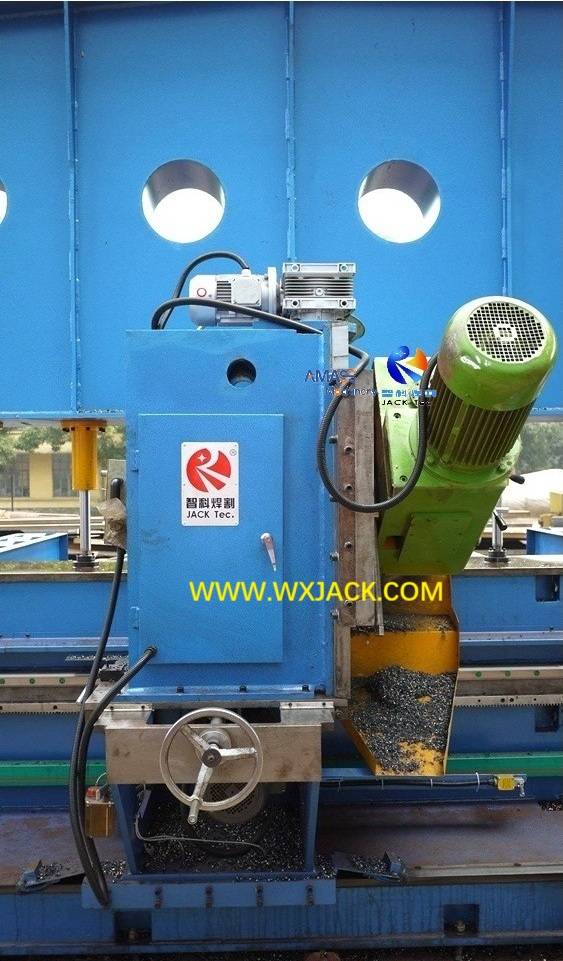

3) Установленные и работающие 2 набора головки фрезерования с обеих сторон SXBJ-12 : ( Рис.1 )

Рис.

2. Заготовки, применимые к машине с двойным действием листового металла с двойным действием:

1) Помимо обычной рабочей манеры отдельной части стальной пластины, скошенной в машине,

2) Уникальные заготовки , которые доступны, представляют собой узкую длинную стальную пластину для срезы с краем с обеих сторон:

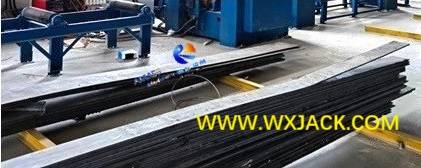

Типичные заготовки Длинные узкие пластины от этой машины модели SXBJ-12 SXBJ-12 : ( Рис.2 )

Рис.

3) или 2 части полосы с покрытием, складываемыми в одновременно, показано ниже:

4) Стальная пластина, скопленная в этой специальной конструкции, двойной действия SXBJ - 12 Листовой металлический

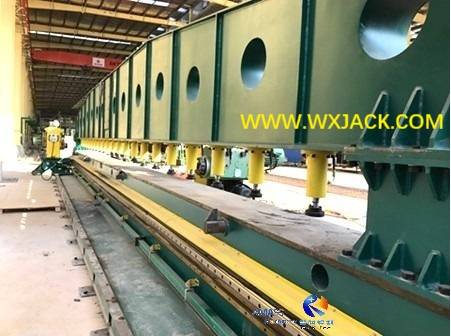

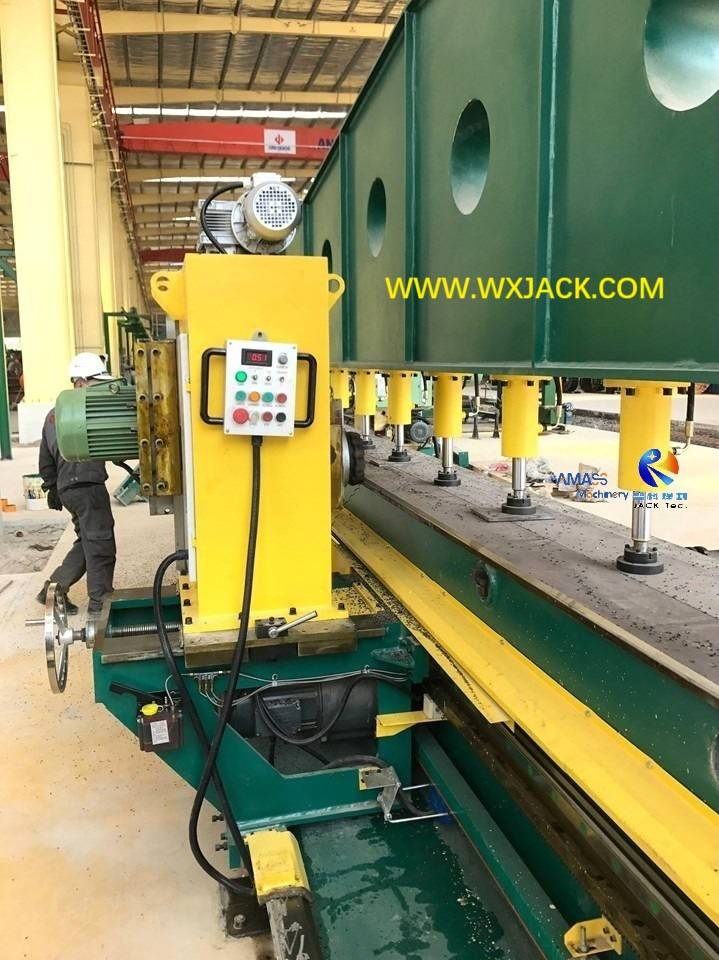

Рис. 3 Двойной головы краевой фрезерной машины 28

5) Диапазон размеров заготовки: при изготовлении края боковых сторон ширина стальной пластины закреплена в машине от 300 мм до 1000 мм;

3. Конфигурация двойных сторон SXBJ-12 Работаю большие края пластины:

1) Другие основные единицы этого специального машины - это то же самое, что и обычные модели;

2) Механическая структура :

Различие этой крупной модели с двойным действием лежит на ее механической структуре. Пожалуйста, сравните ниже 2 фотографии:

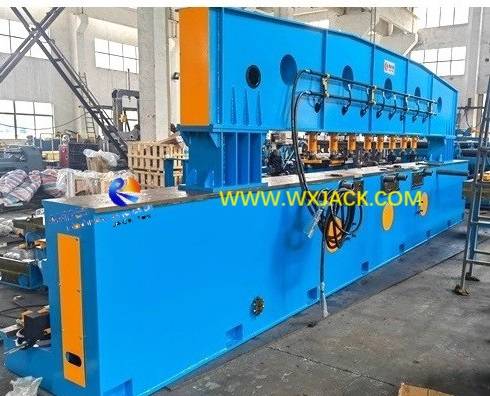

а) Механическое машинное ложе обычного фрезерного машины модели SXBJ-4 : ( Рис.4 )

Рис.

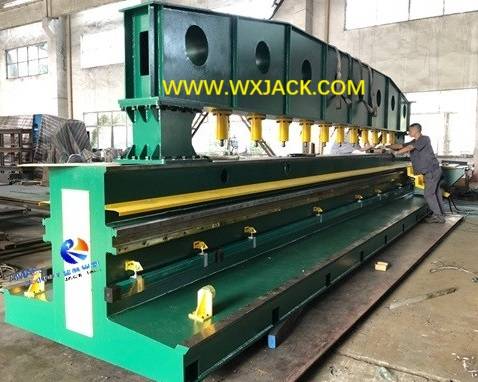

б) Механическое машинное ложе SXBJ-12 модели с двойной боковой листовой металлической машиной: ( Рис.5 )

Рис.

3) Это связано с тем, что в этом двойной боковой машине обе стороны механической машины должны быть установлены с фрезелью и его движущейся каретой.




B. Цель фрезерной машины для фруктовой машины серии XBJ и SXBJ :

1. Это своего рода преобладающий и популярный станок, для выполнения фрезерования при подготовке сварки на металлических пластинах перед сваркой;

2. Сварные канавки вырезаны с  фруктовой машины с краем пластины:

Есть серия различных канавок, которые могут быть скошены на этой машине, показанную ниже:

1) Типичные скос, которые можно риповать в машине серии XBJ: ( Рис.6 )

Рис.

2) Готовая стальная пластина, произведенная из машины для скоса с краем wuxi grate

Рис.

3.  Mearting Metal Matcher серии XBJ - это основной поток машин для вырезания сварочных канавок на листовом металле с высокой эффективностью и производительностью. Другие 2 вида оборудования, которые имеют аналогичные функции:  машина для резки тройной пластины серии CG и серия GD Series Shearing Machine.



C. Структура и основные единицы измельчения из листового металла серии XBJ :

1. Структура и подгруппа группы скостной машины с краем пластины:

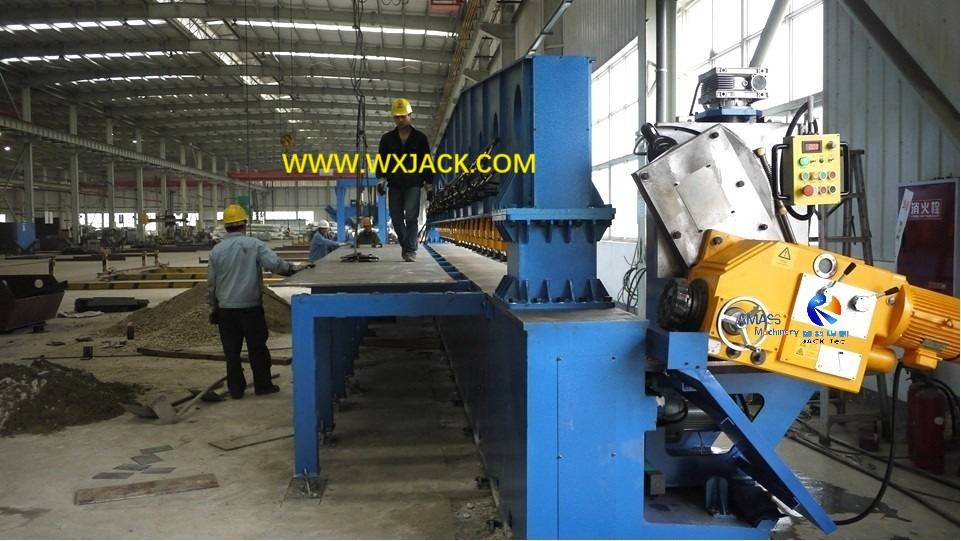

1) Как можно наблюдать из прикрепленного изображения, конфигурация отдельной головки и двойной головки серии XBJ и SXBJ имеет структуру корпуса глины;

2) Длина работающего фрезерного машины из листового металла. Рабочая таблица:

 Определяется ниже факторами:

а) Требуемая допустимая длина металлической пластины, которая нахожилась и сокроется в машине;

б) , а также количество измельченной головки, обозначенное в одном наборе машины: обычно 1 набор, 2 набора, 4 набора;

c) Соответственно, модели машины являются XBJ, SXBJ и FXBJ соответственно;

2. Основные единицы измельчения края пластины:

Основные единицы обложки машины серии XBJ:

1) механическая система, включая механическую основную раму, заготовку, поддерживающую и загруженную стойку;

2) система гидравлической энергии, включая насосную станцию, электромагнитный клапан, масляный трубопровод;

3) Система электрического управления электрическими компонентами, кабелей;

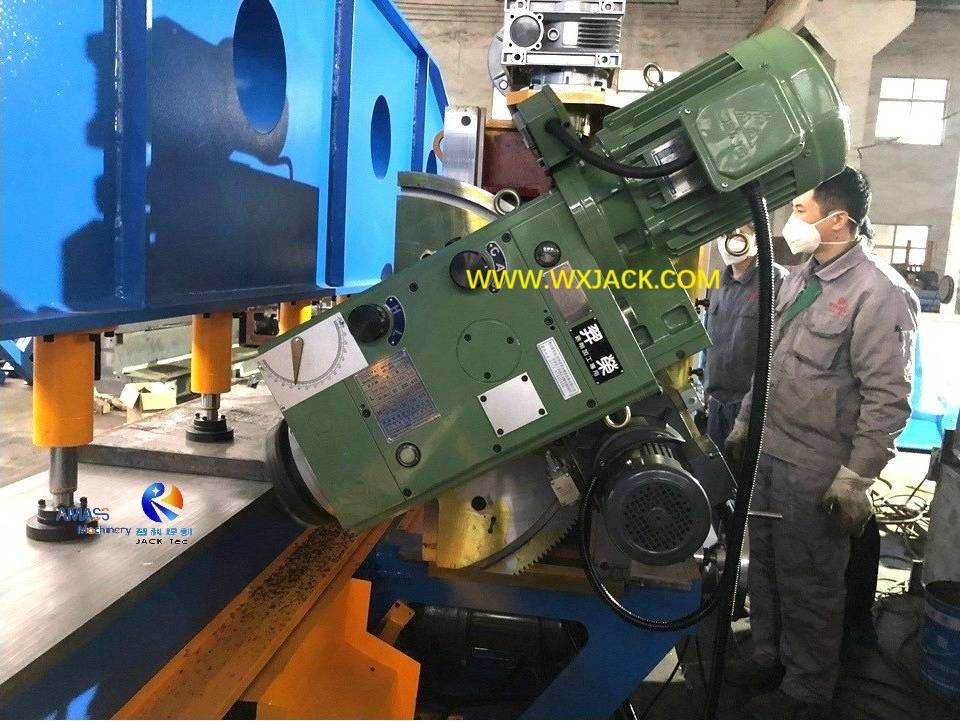

4) станок фрезерной головки и его путешествующая перевозка;

3. Эта двойная сторона SXBJ-12, действующая на машине, имеет ту же структуру, что и у оставшихся моделей и проектирования ее группы продуктов. Основное различие заключается в макс. Допустимая длина края пластины 12 м.



D. Контроль качества в Wuxi Jack XBJ серии

1. Как ведущая компания в области сварочной машины и индустрии режущей машины, Wuxi Jack имеет строгую и всестороннюю систему управления производством и качеством по всей цепочке создания стоимости в течение порядок для доставки машины серии XBJ и SXBJ;

2.  Критические шаги во время разработки и изготовления скостной машины с краем пластины:


Это включает в себя действия ниже:

1) IQA (входящее обеспечение качества) , на всех аутсорсинговых компонентах машины, включая головку измельчения, гидравлический насос, элементы управления и т. Д. - все это известные бренды наилучшего качества в промышленности;

2) Внутреннее качество процесса и обслуживание клиентов , обеспечивающие убедительные машины всех технических характеристик, предоставленных клиентам в преданный момент выполнения.



E. Технические параметры двойной стороны Grooving SXBJ-12 Большой края пластины :

Модель

Технический параметр

SXBJ-12 двойные фрезевые головки двойные стороны

Максимум Скос

12 000 мм

Сила фрезерования

7,5 кВт

Гидравлический мощный двигатель

5,5 кВт

Количество головы фрезерования

2 комплекта

Толщина тарелки для   съемки листового металла

6 ∼ 50 мм

Ширина заготовки для обеих сторон Grooving

300 ~ 1000 мм

Количество гидравлических домкратов

20 штук

Крайная скорость измельчения

130 ∼ 1000 мм/мин.

(Частотный привод с переменной, управление инвертором переменного тока)

Высокая скорость холостого хода

4000 мм/мин.

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Гидравлическая система потока

47 л/мин.

Ширина рабочего стола

550 мм

Высота рабочего стола

1050 мм
