Крайная фрезеровая машина
Дом » Товары » Крайная фрезеровая машина

А. Использование и нанесение фрезерной машины из листового металла:

1 Функция: Xbj серия Edge Mearing Machine Общая цель 1ул Оборудование для оперативного обработки, для вырезания высокой точной глянцевой канавки сварки на краях заготовки, посредством высокоскоростной революции лопасти для фрезерования головки вдоль заготовки и рабочего стола для машины;

2 Типы сварки канавки вырезаны с края скостной машины:

Это может быть:

1) Прямой край как базовая обработка на листовом металле;

2) 0° ~ 45 ° или более широкий угол (60°/ 85°) с краем скоси;

3) -45° ~ 0 ° На нижнем крае скоси:

а) V/ x/ k Grooves, вырубленные от скостной машины Wuxi Gack Plate: (Рис.1)

Рис.

б) 6 общих видов типов сварки, обработанных из краевой фрезерной машиныE: (Рис.2)

Рис.

в) Оборудован специальным круговым резаком, краевая фрезерная машина также может разрезать нашу сварку u -сварки: (Рис.3)

Рис.

3 Материал изготовлений: Углеродная сталь / нержавеющая сталь / бронза ... наиболее большинство в практическом применении - пластина из углеродистой стали;

4 Использование: Крайняя фрезерная машина выполняет скоскую или расчивания по краям листовой пластины, в конечную фаску U / V / x или прямые края, так что последующая операция сварки на листовом металле может изготовить сварки сварки сварки сварки и покрытия, получая идеальные характеристики сварки;

5 Готовые сварочные фаски вырезаны из машины Wuxi Gack Plate Plate:

1) Прямой край как основной необходимый и первый шаг фрезерования: (Рис.4)

Рис.

2) 40 ° Скинга с верхним краем от фрезерной машины с одной головкой Wuxi Jack: (Рис.5)

Рис.

3) Прямой/ верхний/ нижний края скос (половина х канавки), обработанная из фруктовой машины Wuxi Jack Double Heads: (Рис.6)

Рис.

6 Обширное применение измельчаемого фрезерного машины из листового металла:

1) По всей промышленности: Nealy All Manufacturing Industries, везде, что используются в качестве сырья для производства, особенно с помощью технологической технологии стальной сварки стальной пластины, предъявляют спрос на эту машину, покрывающую отрасли: транспортные средства/ мост/ строительный механизм/ нефтехимические/ сосуды под давлением/ стальную конструкцию и т. Д.;

2) Форма операции: Эта машина может быть использована в виде отдельного обработчивого оборудования или работает вместе с другими машинами, которая должна быть составлена ​​в различных производственных линии; Или работа в качестве двойного тандема устанавливает рабочую группу;

3) Например, Подается в качестве оборудования для обработки сварки, предшествующего сварочного манипулятора или сварки сварки пластинки.


B. Основные спецификации машины для скостной машины края листового металла Wuxi.

1 Максимум Толщина тарелки: Обычный применимый диапазон листового металла. 6 ~ 50 мм; В соответствии с особыми случаями для потребления клиентов, макс. Толщина емкость листовой пластины может быть до 100 мм или даже 160 мм;

2 Максимум Длина тарелки: Обычно диапазон длины стальной пластины от 3000 мм к 18 000 мм Для стандартных моделей пластинговой машины и расширения до 20 000 мм или даже 23 000 мм для специальных изготовленных четыре/ Пять измельчающих голов модели;

3 Максимум Ширина тарелки: Макс. Ширина обычно 3500 мм ~ 4000 мм;

4 Разработка Wuxi Jack, ведущего китайского поставщика на краевой фрезерной машине:

1) Идея дизайна: Эта машина серии XBJ была разработана на заднем плане, и идеология фрезерного фрезерного машины 'занимает положение планарного ': поддержание того же уровня превосходной производительности сварки сварки, в то же время значительно снижая стоимость производства и бюджет на покупку машины;

2) Преимущества скостной машины Edge по сравнению с плоской машиной:

а) Более высокая эффективность на скос;

б) Более меньшее потребление энергии во время операции на скос;

в) Гораздо более низкая кавычка и затраты на работу машины;

Таким образом, поддержание оригинальной хорошей точки плоской машины: высокое качество и точность.



C. Принцип работы и основные единицы машины для скостной пластины Wuxi Hack Metal Steel Plate:

1 Вставьте в эксплуатацию на краевой фрезерной машине:

1) Путь операции: Используя фрезелью головки и лопасти лицевых лопастей, моторный приводной перевозка перемещается при регулируемой рабочей скорости вдоль края пластины из листового металла, выполняя задачу высокоскоростной высокоскоростной фреки с краем:

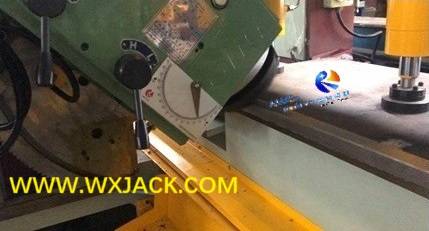

Вуси Джек XBJ-6 модель края скостной машины на мельницах 45 ° вверх канавка: (Рис.7)

Рис.

2) Рабочая скорость краевого фрезерования может непрерывно регулировать в диапазоне 100 ~ 1000 мм/мин., Который контролируется с помощью инвертора переменного тока, и в режиме реального времени, отображаемого на эксплуатационном подвеске:

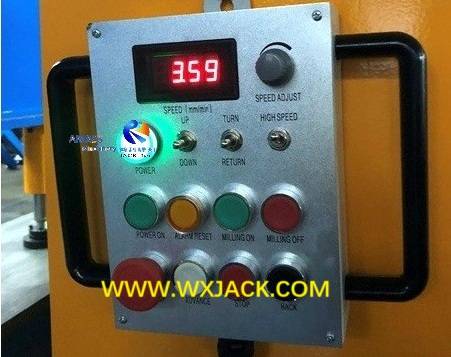

Операционная подвесная и краевая скорость измельчения во время операции на скоском (Рис.8)

Рис.

2 Центральные функциональные единицы измельчения фрезерной машины Wuxi Plate Plate:

1) Фрезеровая голова: В качестве китайского продюсера высшего класса на краевой фрезерной машине, Wuxi Jack выбирает Melling Head of the 7,5 кВт в обычных моделях и 9 кВт или 11 кВт В моделях с тяжелыми условиями:

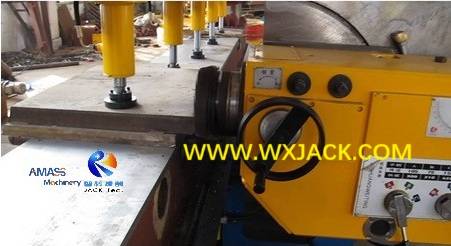

7,5 кВт фрезеровая головка на прямой краю толщиной 50 мм: (Рис.9)

Рис.

2) Механическая основная рама: В том числе механический базовый слой/ рабочий стол (обработанный и тепловой)/ рама Gantry;

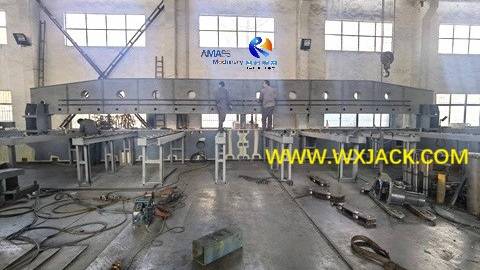

Собранная механическая рама Wuxi Jack, экспортированная в Европу SXBJ-125 Большая модель края фрезеровая машина: (Рис.10)

Фиг.10 Меточный металлический фрезерный аппарат 86 IMG_20211222_145612

3) Гидравлическая система: Его роль состоит в том, чтобы обеспечить движущую силу для твердого заполнения на заготовке (стальной пластины) на рабочем столе машины, чтобы гарантировать на высоком уровне работы; При оснащении роликовых столов, выступая в качестве источника привода при толчке и вытягивании стальной пластины в рабочие столы машины и за его пределами и т. Д.;

4) Стальные таблички с нагрузкой на роликовые таблицы: Это может быть либо обычные кронштейны для ручного толкания и тяги, либо Wuxi Jack исключительно принадлежащий гидравлическому приводам.:

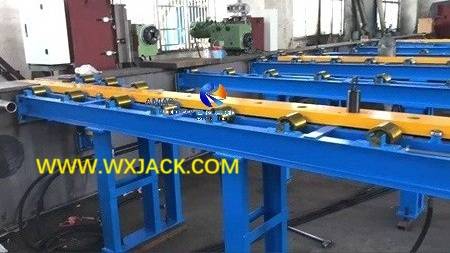

Вуси Джек уникально поставляется Гидравлические приводные стальные пластинчатые таблицы, очень полезные в фруктовой машине с большой пластиной: (Рис.11)

Рис11 Крайная фрезевая машина 163

5) Электрический шкаф и операционная система машины, и каждый набор фрезерованной головки моторизованного движущегося перемещения.



Д. Типы моделей от Wuxi Jack, лучшего китайского поставщика на краевой фрезерной машине:

На машине есть много перспектив.

1 Основываясь на количестве фрезерной головки в скостной машине с краем пластины:

1) XBJ серия конфигурация одиночной головки;

2) SXBJ серия двойных головных фрезерных фрезовых машин;

3) Модели FXBJ и GFXBJ четыре к Пять измельчающих голов конфигурация тяжелая;

2 Обычная фрезеровая машина для плиты общего назначения:

Эта группа машины оснащена одним или двумя наборами из фрезерной головки 7,5 кВт, с длиной фрезерования в диапазоне 3000 мм ~ 18 000 мм (модели: xbj/ sxbj-3 ~ xbj/ sxbj-18);

3 Специальное сделано Усовершенствованная фрезеровая машина конфигурации:

На основе общих видов функций и конфигурации, наша сильная сила это проектирование и введение специальной структуры/ функций и спецификаций машины, удовлетворяющих потребностям, конкретным клиентам. Например:

1) Сверхмощная конфигурация от четырех до пяти головок измельчения;

2) Обе стороны рабочего стола одновременно края фрезерования;

3) Разделительная структура механическая рама для обработки на сверх больших тяжелых стальных пластинках 70S+ Тоннаж вес;

4) Оснащен супер силой 11 кВт/ 18,5 кВт /55 кВт фрезеровая голова;

5) HMI (график человеческой машины) для точности контроля на угле края фрезерования;

6) Оснащен Wuxi Jack уникально настроенным гидравлическим роликовым столом;

7) Моторный привод и управление энкодером наклонение и кормление фрезерной головки;

8) Аммиметр измельчения головы, чтобы справиться с глубиной среза и т. Д.

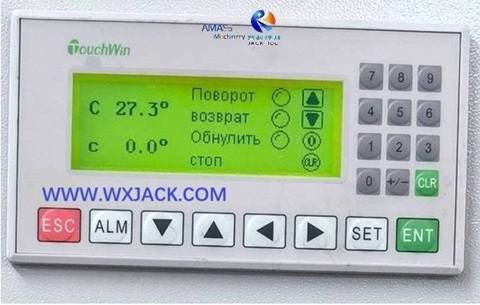

а) HMI в фрезерной машине Wuxi Jack Advanced Configuration, точно и удобно манипулирование на краевом угле фрезерования:(Рис.12)

Рис .12 Усовершенствованная фрезеровая машина функциональная пластина 254

б) Аммиметр на Тайвань E-Long 9 кВт Высекающая головка, оснащенная в Wuxi Jack Advanced Configuration Plate Edge Edge Seveling Machine :(Рис.13)

Фиг.13 Усовершенствованная фрезеровая машина для фруктовой пластины 146


E. Мощная функция и передний край Wuxi Jack, китайский продюсер Top Grade On Edge Melling Machine:

1 Университетские единицы функции качества Wuxi Gack Plate Edge Machine:

Проектирование и производство на функциональных единицах машины Wuxi Jack, такой как: Интегральное крыло для небольшой части, подвижное крыло, охрану на верхнем и нижнем направляющем, гидравлическое нефтяное движение заготовки ... все занимают позицию свинца в отрасли, и Некоторые из этих компонентов являются уникальными функциями единиц Wuxi Jack машина:

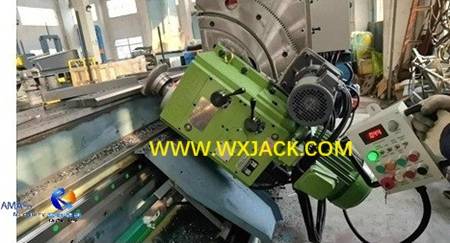

1) Высококачественная фрезеровая головка, производимая профессиональным поставщиком, установлена ​​в фрезерном перевозке из фрезерной машины с фруктом на листовой пластине Wuxi: (Рис.14)

Рис.

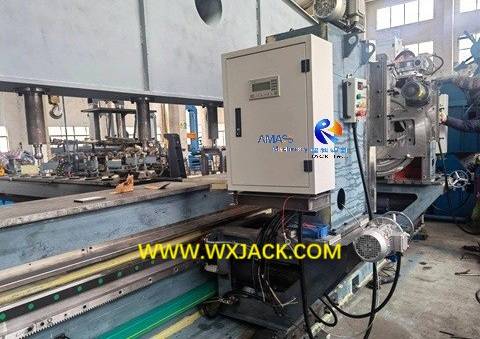

2) Электрический шкаф моторизованного фрезерного головки, установленного с HMI сенсорный экран в дверях электрического шкафа: (Рис.15)

Рис.

3) Верхняя лицевая лопатка установлена ​​фрезеровая головка, из скостной машины с краем пластины Wuxi. (Рис.16)

Рис.

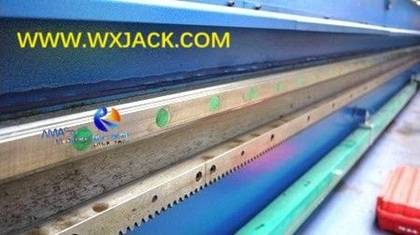

4) Высокая точная лайнер Guiderail для руководства движением головки фрезерования, в фрезерной машине Wuxi Jack Edge: (Рис.17)

Рис .17 Листовой металлический края фрезеровая машина 26

2 Ведущая доля рынка: Эта машина является одним из лучших продуктов нашей компании. Вуси Джек является ведущим китайским поставщиком на различных моделях с фрезерованием на рынке более 2 десятилетийПолем У нас есть много клиентов в Китае и за рубежом, и мы получили высокое признание со стороны клиентов за последние 2 десятилетия;

3 Сила дизайна: Мы очень хороши в проектировании и производим любые специальные модели машины на основе спроса клиентов. Многие основные функции фрезерной машины Wuxi Jack Edge выводят лидерство на рынке. Это лежит на технической силе Wuxi Jack.
