Сварочный вращатель серии HLK средней грузоподъемности, регулируемый с помощью болта

1.     Критерии и применение стандартного сварочного вращателя с болтовой регулировкой HLK для средних режимов работы:

1)      Грузоподъемность от 40 до 100 тонн сгруппирована в стандартную грузоподъемность средней грузоподъемности. Регулировка болтов, сварка, поворотный ролик;

2)      Путь регулировки сварочного ролика HLK:

а)       Регулировка межцентрового расстояния сварочного токарного ролика, которая, по сути, предназначена для размещения различных диаметров заготовок, подлежащих обработке в этом сварочном вращателе, осуществляется посредством изменения монтажных положений монтажных болтов.Это похоже на настройку пути в 'Ручной вертикальный подъемный сварочный позиционер с одной столешницей': (Рисунок 1)

б)      Путем надлежащей регулировки на сварочном вращающемся станине сварочные швы на заготовке можно контролировать до оптимального положения, выполняя задачу снижения трудоемкости, поддержания необходимой скорости сварки и гарантии наилучшего качества сварки, обеспечиваемой сварочным вращателем;

3)      Применение сварочного токарного ролика HLK:

а)       По сути, это многофункциональная сварочная прокатная платформа, которую можно использовать не только для сварки, но и для сборки, покраски, пескоструйной обработки, контроля и т. д.;Сварочный вращатель может выполнять технологические операции по изготовлению, полировке, подгонке, резиновой футеровке и т. д., что является своего рода действительно мощным токарным роликом с регулировкой болтов;

б)      Кроме того, этот диапазон сварочных роликов с регулировкой болтов можно превратить в серию Гидравлический домкратный сварной токарный ролик, или Сварочный вращатель с защитой от дрейфа, или передвижной сварочный вращатель, чтобы удовлетворить спрос на более высокие стандарты методов сварки.

2.     Эксплуатация сварочной прокатной платформы HLK Bolt Adjust для средних условий эксплуатации:

1)      Примечания, требующие внимания к сварочной платформе HLK:

а)       Посредством манипулирования межосевым расстоянием сварочной роликовой платформы, как и в случае сварочного вращателя HLK Bolt Adjust, для изменения степени крепления болтов, в этом сварочном вращателе можно работать с заготовками различных размеров;

б)      Во время работы сварочной подвижной платформы центр окружности сварочного поворотного ролика регулировочного сварочного вращателя с помощью болта всегда должен находиться на одной и той же горизонтальной линии, что может предотвратить деформацию и/или проскальзывание заготовки: (Рис.2)

2)      Более широкий ассортимент подгонки заготовок для сварочной роликовой платформы HLK:

а)       Для некоторых заготовок специальной формы, что означает, что их внешняя форма отличается от типичной цилиндрической детали, применяемой в сварочном вращателе, просто поместите ее в зажим цилиндрической формы, заготовку также можно использовать в этом многофункциональном регулируемом сварочном вращателе с болтом;

б)      Благодаря определенной регулировке высоты приводной секции и натяжной секции сварочного ролика соответственно, эти сварочные токарные ролики средней мощности серии HLK также могут выполнять сварку и сборку на заготовке пирамидальной формы (что означает, что размер заготовки сварочного вращателя поперечное сечение изменяется постепенно по его длине), или способом сегментной обработки цилиндрических деталей разного диаметра на сварочном станке.

3.     Технические примечания к серии HLK Регулировка болтов для средних нагрузок Сварной токарный ролик:

1)      Сильные стороны сварочной роликовой платформы HLK:

Эта серия токарных роликов для сварки с регулировкой болтов средней мощности имеет компактный размер, разумную конструкцию и простоту в эксплуатации, что является идеальным вспомогательным оборудованием для выполнения автоматической сварки на различных рабочих площадках;

2)      Материалы сварочного вращателя HLK для средней нагрузки с болтовой регулировкой:

а)       Большинство этих сварочных вращателей средней мощности оснащены комбинированным сварочным валом из резины и металлического материала;

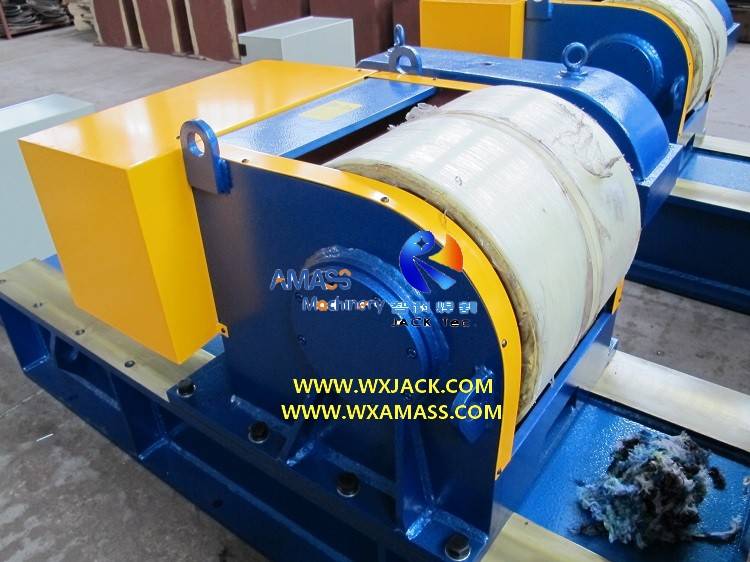

б)      Каждая часть ролика для точения сварных швов представляет собой комбинацию одного ролика для точения сварных швов из резинового материала и двух металлических роликов для точения сварных швов: (Рис.3)

в)       Резиновый валок для токарной обработки увеличивает силу трения, в то время как валок для токарной обработки из металлического материала обладает хорошей твердостью, стойкостью к истиранию, стойкостью к давлению и долгим сроком службы;

г)      Сердцевина токарного ролика изготовлена ​​из чугуна и покрыта резиновым материалом, что обеспечивает хорошую устойчивость к истиранию;

4.     Технические параметры сварочного вращателя с регулировкой болтов серии HLK:

Ниже приведены технические характеристики стандартной серии HLK для средних условий эксплуатации с автоматической регулировкой болтов для сварки на роликах.

(сварной токарный ролик):
