Регулируемый сварочный вращатель от Leadscrew — это усовершенствованная версия в семействе продуктов Welding Roller Bed с учетом:
Размах сварочного поворотного ролика (или расстояние между центрами сварочного поворотного ролика, которое соответствует используемому диаметру цилиндрической заготовки) контролируется с помощью ручного поворотного ходового винта: (Рисунок 1)
а) Вес нагрузки регулируемой сварочной роликовой платформы с помощью ходового винта ограничивается 60 тонн в обычной стандартной модели;
б) Это относится к сварочной роликовой кровати средней мощности.В этом отношении мы можем сказать, что в подгруппе серии HGK регулируемых сварочных токарных роликов с ходовым винтом нет версии для тяжелых условий эксплуатации.
Из названия продукта мы можем узнать, что он сделан с помощью ручного вращения ходового винта сварочной роликовой платформы;
То же, что Саморегулирующийся сварочный вращатель серии HGZУниверсальный регулируемый сварочный вращающийся ролик HGK с помощью ходового винта также состоит из одного комплекта приводного сварочного ролика (двигатель установлен для вращения приводного ролика) и одного комплекта холостого хода (или ведомого) сварочного ролика.
В регулируемом сварочном вращателе серии HGK с помощью ходового винта есть определенные очевидные изменения, касающиеся конструкции и режима работы.См. ниже: (Рис.2)
а) Для комплекта регулировочного сварочного поворотного ролика HGK с помощью ходового винта ходовой винт устанавливается внутри полости станины сварочного ролика с соединенным с ним маховиком и устанавливается на боковой внешней стороне сварочного вращателя;
б) Другим очевидным отличием по сравнению с саморегулирующимся сварочно-поворотным роликом HGZ является количество роликов: пожалуйста, проверьте прилагаемое изображение.В двух комплектах сварочных роликов имеется только одна часть сварочного поворотного ролика, по сравнению с четырьмя частями сварочного поворотного ролика в одном наборе сварочных роликов, как в случае с саморегулирующимся сварочным вращателем.Пожалуйста, проверьте иллюстрацию в разделе продукта 'Сварочный вращатель средней грузоподъемности серии HGZ';
в) По этой причине в регулируемом сварочном вращателе HGK с ходовым винтом для легких и средних режимов работы материал роликов может быть либо комбинированным полиуретаном и металлическими роликами, либо цельнометаллическими роликами: (Рис.3,4)

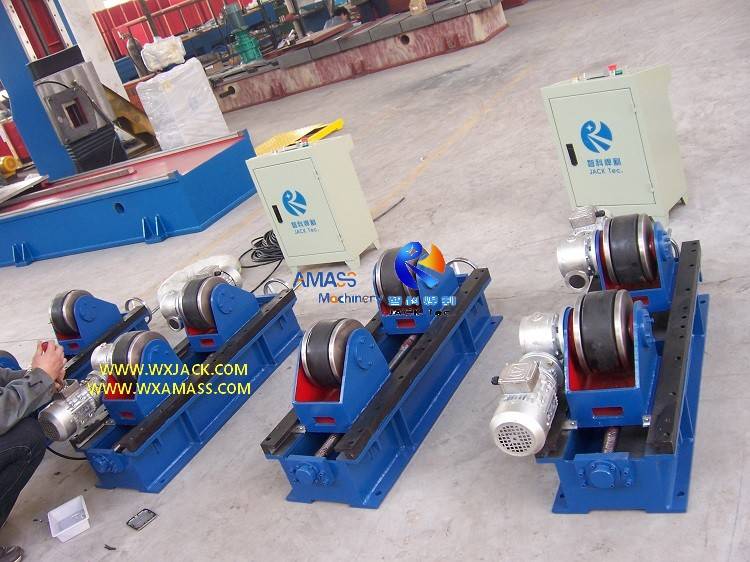

Резиновый роликовый сварочный вращатель Металлический роликовый сварочный вращатель
а) Для управления этой серией регулировочных сварочных поворотных роликов HGK с помощью ходового винта сначала установите целевое значение движения ходового винта.Например, 1500мм;
б) Затем поверните маховик ходового винта, пока он не достигнет целевого значения;
в) Подтвердите ход ходового винта с помощью таких инструментов, как рулетка;
г) Для сварочного вращателя малого типа или сварочного вращателя с малой нагрузкой, регулируемого с помощью ходового винта, иногда мы наклеиваем индикаторную метку и линейку на опору сварочного ролика сварочного вращателя.
1) Так же, как и сварочный вращатель с саморегулирующимся типом, этот сварочный вращатель серии HGK также имеет базовую стандартную структуру стационарной версии сварочного ролика;
2) Кроме того, существует несколько вариантов этих универсальных сварочных поворотных роликов: например, моторный привод, сварочный вращатель с ходовым винтом, ручной или моторный привод, сварочный вращатель с ходовым винтом, Сварочный вращатель прижимного типа…, и т. д.;
3) Для этих специальных регулируемых сварочных роликов серии HLK от Leadscrew у нас будет презентация в последующих разделах продуктов для описания.
Ниже приведены технические параметры стандартных моделей серии HLK. Регулировка сварочного ролика с помощью ходового винта (сварочный поворотный ролик):
Стандартные модели регулируемого сварочного вращателя HLK с ходовым винтом (Сварочный поворотный ролик, сварочный ролик) | ||||||||
Модель | HGK2 | HGK5 | HGK10 | HGK20 | HGK40 | HGK60 | ||
Макс.погрузка (тонн) | 2 | 5 | 10 | 20 | 40 | 60 | ||
Заготовка (мм) | D | ø250~1800 | ø 250~2300 | ø 320~2800 | ø 500~3000 | ø 600~4200 | ø 700~5000 | |
Диаметр и ширина ролика (мм) | ПУ ролик | Д1 | 200 | 250 | 300 | 350 | 400 | 450 |
П1 | 80 | 100 | 120 | 120 | 120 | 120 | ||
Металлический ролик | Д2 | 190 | 240 | 290 | 340 | 392 | 444 | |
П2 | 16 | 20 | 38 | 45 | 50 | 70 | ||
Линейная скорость (мм/мин.) | 100-1000 ЧРП | |||||||
Мощность двигателя (кВт) | 2×0,18 | 2×0,37 | 2×0,55 | 2×1,1 | 2×1,5 | 2×1,5 | ||
Расстояние между роликами (мм) | A | 300~950 | 400~1300 | 480~1400 | 600~1800 | 800~2000 | 880~2200 | |
Выше приведены стандартные параметры стандартных моделей регулируемого сварочного вращателя с помощью ходового винта, также мы можем разработать специальную модель на основе требований заказчика. |
