1) Регулируемая сварочная роликовая станина с ходовым винтом серии HGK, представленная в этом разделе продукции, относится к категории Сварочный вращатель на заказ. Пожалуйста, проверьте прилагаемые фотографии;
2) Что касается принципа конструкции, этот сварочный поворотный ролик, изготовленный по индивидуальному заказу, имеет специальное приспособление в виде движущейся тележки для выполнения стыкового соединения двух труб разного диаметра. Пожалуйста, ознакомьтесь с эскизом идеи дизайна ниже:
Эскиз дизайна информацию об этом сварочном вращающемся оборудовании, изготовленном по индивидуальному заказу, см. ниже: (Рис.1)
Эскиз присоединения из 2-х штук заготовок разного диаметра в этом Портном
Сделанная сварочная роликовая кровать, пожалуйста, проверьте ниже: (Рис.2)
3) Из двух приведенных выше иллюстраций видно, что этот сварочный аппарат, изготовленный по индивидуальному заказу, представляет собой своего рода подвижный тип, что является предварительным условием для выполнения задачи стыкового соединения заготовок.
а) Заготовка большего диаметра ставится на Tailor Made. Сварочная роликовая кровать;
б) Заготовку меньшего диаметра укладывают на приспособление тележного типа оборудования;
а) На подвижном приспособлении тележки установлены 2 пары нижних поворотных роликов, по 2 штуки в каждой паре, всего 4 штуки нижних поворотных роликов, для надежного удержания меньшей заготовки во время сварочных работ. Пожалуйста, проверьте фото ниже в желтой рамке:

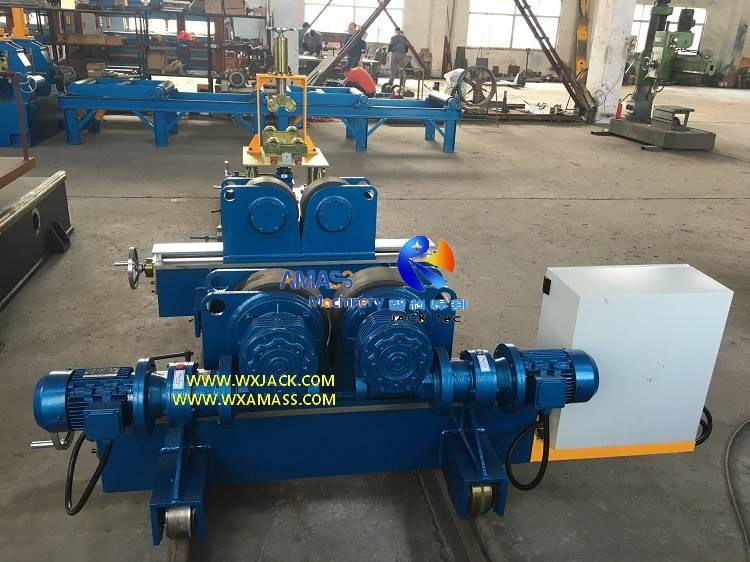

Приспособление для плотного зажима заготовки: (Рис.3)
б) На подвижном приспособлении тележки имеется 1 группа верхних поворотных роликов, 2 шт., для прижатия меньшей заготовки во время сварки. Пожалуйста, проверьте фотографию выше в красной рамке;
в) Как видно из прикрепленного изображения и изображения выше, в верхней части приспособления тележки имеется маховик. Пожалуйста, проверьте фотографию выше в фиолетовой рамке, чтобы отрегулировать вертикальное движение прижимного поворотного ролика с учетом различных диаметров заготовок меньшего размера. в этой сварочной роликовой кровати по индивидуальному заказу;
3) Материал поворотного ролика: Все сделано из стали;
Чтобы 2 заготовки разного диаметра соединялись вместе с идеальным выравниванием центра круга в этой сварочной роликовой станине, изготовленной по индивидуальному заказу, рабочий стол приспособления тележки, который представляет собой механизм, устанавливающий вышеупомянутый поворотный ролик, можно регулировать вверх и вниз. с помощью ручных переходников подгоняется под него. Пожалуйста, проверьте прикрепленное изображение и изображение ниже. Это дает сварочному ротатору Tailor Made дополнительную степень свободы:
Механизм подъема рабочего стола: (Рис.4)
1) Чтобы адаптироваться к заготовкам меньшего размера и различной длины, расстояние между двумя парами нижних поворотных роликов на приспособлении тележки можно изменять вперед и назад вдоль точной линейной направляющей, пожалуйста, проверьте прилагаемое изображение и рисунок ниже:
Точные линейные направляющие для адаптации к заготовкам разной длины: (Рис.5)
2) Мы видим, что, несмотря на компактные размеры и небольшой вес, весь комплект такого сварочного вращателя Tailor Made представляет собой в подлинном смысле профессиональный станок, который может выполнять сложную задачу по стыковому соединению больших и малых труб;
3) То же, что Антидрейфовый сварочный вращатель которые мы представим в группе продуктов Регулировка сварочной роликовой платформы с помощью болтаТакие модели регулируемых ходовых винтов HGK изготавливаются по индивидуальному заказу и могут удовлетворить особые требования конкретных клиентов.
1) Грузоподъемность данного сварочного оборудования также может быть указана заказчиком. Прикрепленная здесь картинка 2 тонны;
2) Чтобы узнать о других видах сварочных вращателей HGK специальной конструкции, посетите раздел «Продукты».HGK Высокоточный специальный ходовой винт регулируемого типа'.
