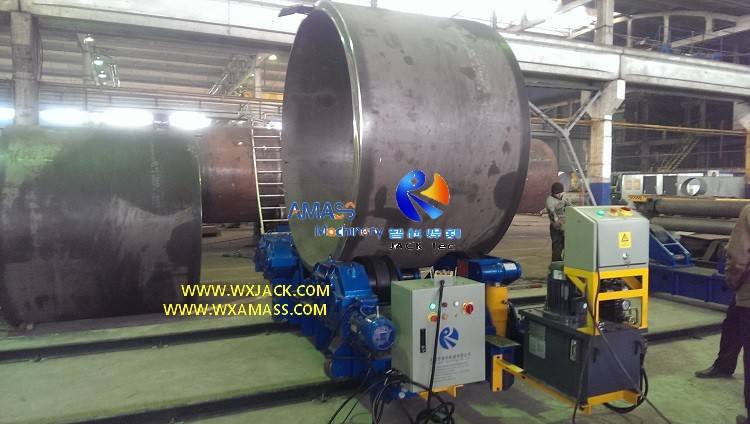

HLK Anti-Drifting and Traveling Регулируемый сварочный вращатель с помощью болта

1. Технические характеристики подвижного и противодрейфового сварочного вращателя серии HLK:

Серия HLK «Путешествия и Противодрейфовая сварочная роликовая платформа представленный в этом разделе продуктов, является комплексом семейства продуктов с учетом:

1) Он имеет функцию перемещения вручную или с помощью двигателя --- Так что можно получить большую степень свободы и более широкий рабочий диапазон на заготовке;

2) Подъем заготовки осуществляется с помощью гидравлического привода. Более высокая мощность действия сварочного ротатора и, следовательно, допустимые большие характеристики заготовки;

3) Это вращающийся сварочный валик с возможностью перемещения и предотвращения смещения. Обеспечивает хорошее качество сварочного процесса на различных заготовках.

2. Возможности подвижной и противосносной сварочной роликовой платформы серии HLK:

Благодаря такому множеству функций, интегрированных в один комплект сварочного оборудования, этот Специально изготовленный сложный токарный валик для сварки может качественно выполнить ряд сложных работ, таких как:

1) Сварка стыковых соединений цилиндрических деталей, например, труб, резервуаров, трубок и т. д.;

2) Совместная работа с другим сварочным оборудованием, например Сварочный манипулятор, Сварочный позиционер, которые будут составлены в различные виды индивидуального изготовления Сварочный центр;

3) Доступен для выполнения сварки под флюсом продольных и/или кольцевых швов большого диаметра как на внутренней, так и на внешней поверхности, что широко применяется в крупномасштабных проектах, таких как нефтяные резервуары, нефтехимическая промышленность и т. д.

3. Технические характеристики подвижных и противосносных поворотных валков серии HLK:

1) Характеристики компонента противодрейфовой сварочной роликовой станины серии HLK:

а) Чтобы манипулировать заготовкой в ​​вышеупомянутом рабочем процессе, натяжная секция Сварочная подвижная кровать является подъемным типом с гидроприводом;

б) Отдельный блок обнаружения вращающегося валка для сварки с защитой от смещения является подвижным и прилегает к концу заготовки все время во время работы;

в) Электрическая система управления этого набора подвижных и противосдвигающих сварочных роликовых станин имеет ПЛК (программируемый логический контроллер) в качестве основного блока управления и фотоэлектрический датчик в качестве элемента отрицательной обратной связи, образующего замкнутую схему управления для управления процессом предотвращения сноса;

2) Рабочий этап сварочного ротатора с защитой от дрифта Wuxi JACK:

а) Во время работы вращающегося сварочного ролика с защитой от смещения фотоэлектрический датчик передает информацию о смещении заготовки в виде сигнала аналогового значения (направление вращения и ход заготовки) в ПЛК;

б) ПЛК выполняет анализ на основе этой информации и сравнивает ее с заданным допуском станка сварочного оборудования;

в) На основе этого анализа ПЛК отправляет команду действующему блоку противосносного сварочного вращателя — гидравлическому масляному цилиндру — для подъема или опускания натяжной секции сварочной рольганга с точки зрения направления подъема, хода и скорости. снова;

г) Вращение заготовки регулируется соответствующим образом в соответствии с управлением натяжной частью сварочного поворотного ролика;

д) Таким образом, на протяжении всей рабочей стадии сварочного вращателя с противоскользящим покрытием вращение заготовки ограничивается пределами допуска заданного значения, что гарантирует превосходное качество сварки и эффективность оборудования сварочного аппарата;

3) Работа на токарном валке для противодрейфовой сварки серии HLK:

а) Одним из дополнений вышеупомянутого рабочего процесса сварочного оборудования с защитой от смещения является концевая поверхность заготовки, которую лучше обработать заранее, чтобы датчик обнаружения давал быстрый эффект обнаружения;

б) Управление, включая сам сварочный вращатель, блок детектирования и гидравлическую систему, интегрировано в один пульт управления сварочного вращателя с защитой от смещения;

в) Такой высококачественный сварочный аппарат с защитой от смещения обычно используется для заготовок большой толщины, что требует нескольких проходов сварочного шва, например, в процессе производства котлов.

4. Технические параметры сварочного ротатора с передвижным и противодрейфовым механизмом серии HLK:
