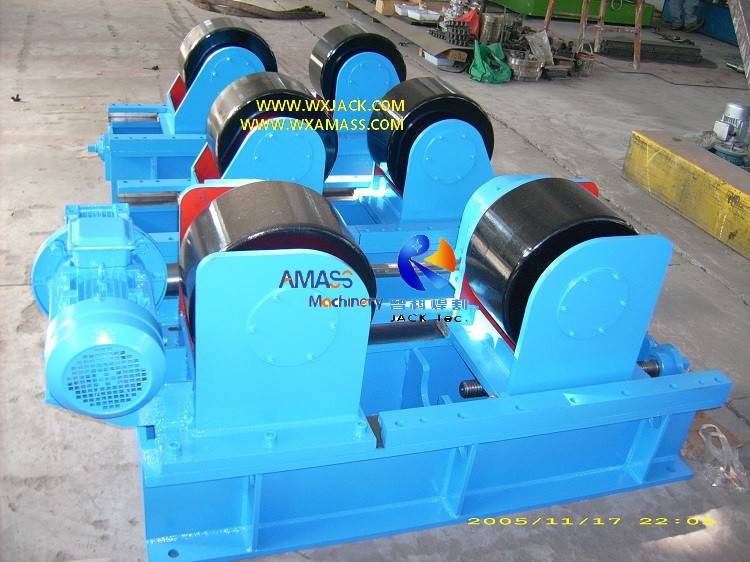

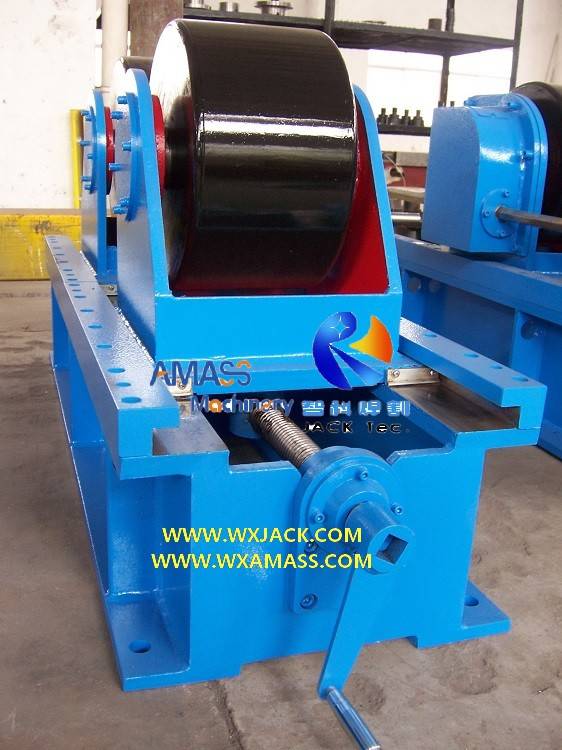

Чтобы начать этот раздел о продукции, посвященной регулируемому ходовому винту высокой точности. Сварочная роликовая платформа. Ниже представлены две фотографии приводного сварочного поворотного ролика, сделанные под разными углами обзора:
Подробный обзор высокоточной шестиугольной конструкции специальной конструкции Wuxi JACK: (Рис.1,2)
На двух приведенных выше фотографиях специального сварочного вращателя на первый взгляд можно увидеть следующее:
1) Есть только один комплект мотор-редуктора, в секции привода сварочных роликовых опор этого продукта вместо двух комплектов, как в случае с ходовым винтом HGK традиционной конструкции. Регулируемый тип, как мы представили в предыдущем разделе о продуктах;
2) Соединение двух частей кареток поворотных роликов осуществляется с помощью одной части. 6-гранный стержень(Отмечено красной квадратной рамкой на рисунках выше);
3) Ручка (отмечена желтой квадратной рамкой на рисунках выше) используется для замены маховика для поворота ходового винта в конструкции 'Стандартный регулируемый сварочный поворотный ролик HGK с помощью ходового винта'.
Отсюда давайте рассмотрим особенности этой серии, изготовленной по индивидуальному заказу с высокой точностью:
1) Шестигранный стержень в специализированном токарном валке для высокоточной сварки HGK: (Рис.3)
а) Шестигранный стержень этой профессиональной сварочной роликовой станины служит соединением между двумя каретками сварочных поворотных роликов, обеспечивая не только физическую передачу энергии, но и передачу энергии для работы;
б) В этом отношении, гарантирует идеальную синхронную работу двух комплектов приводной секции. Сварочная роликовая платформа.. Для сравнения, конструкция двух мотор-редукторов аналогична стандартному регулируемому сварочному вращателю HGK с ходовым винтом, который иногда приводит к небольшому отклонению фазы 2 сварочных вращающихся валков и, в свою очередь, вызывает такие проблемы, как проскальзывание и т. д.
в) Кроме того, форма поперечного сечения стержня с 6 краями позволяет стержню не только вращаться (для передачи мощности сварочной роликовой станины), но и скользить (для движения каретки поворотных валков). Простая конструкция делает сварочный ротатор моделей HGK многофункциональным;
г) Эта важная часть стержня с 6 краями изготовлена из легированной стали или нержавеющей стали, которая долговечный в использовании;
Или контролируйте межосевое расстояние двух поворотных сварочных валков в этом изделии. имеет форму: Одна каретка неподвижная, другая подвижная.. Это также отличается от стандартной конструкции регулируемого сварочного поворотного ролика HGK от ходового винта, которую мы представили в предыдущем разделе о продукции;
а) Теоретически весь тоннаж серии HGK Регулируемая сварочная роликовая станина с ходовым винтом может быть спроектирована и изготовлена в виде высокоточного шестигранного стержня такого типа;
б) С другой стороны, из-за строгих требований к точности вращения сварочного поворотного ролика такая конструкция чаще встречается в моделях малой мощности для обработки заготовок (цилиндрических деталей) диаметром менее 1000–1500 мм;
а) Существует еще одна модель сварочного вращателя HGK, изготовленная по индивидуальному заказу, которая предназначена для решения различных задач клиента. Для получения более подробной информации, пожалуйста, проверьте раздел продуктов 'HGK Профессиональный индивидуальный заказ Ходовой винт Adjustable';
б) Аналогичным высокоточным изделием является сварочная роликовая платформа с регулировкой болтов серии HLK. Для получения более подробной информации, пожалуйста, проверьте раздел продуктов 'Регулируемый сварочный вращатель HLK с защитой от сноса и перемещения с помощью болта'.
Высокоточный регулируемый сварочный вращатель HGK с помощью ходового винта | |||||
Модель | ХГК2 | ХГК5 | ХГК10 | ||
Макс. загрузка (тонна) | 2 | 5 | 10 | ||
Заготовка (мм) | D | ø250~1800 | ø 250~2300 | ø 320~2800 | |
Диаметр и ширина ролика (мм) | ПУ ролик | Д1 | 200 | 250 | 300 |
П1 | 80 | 100 | 120 | ||
Металлический валик | Д2 | 190 | 240 | 290 | |
П2 | 16 | 20 | 38 | ||
Линейная скорость вращения (мм/мин.) | 100 ~ 1000 | ||||
Мощность двигателя (кВт) | 2×0,18 | 2×0,37 | 2×0,55 | ||
Расстояние между роликами (мм) | A | 300~950 | 400~1300 | 480~1400 |
