PHJ20 Общее назначение три в одном I Beam Machine

Прикрепленный - набор машины Wuxi Jack PHJ20, работающий на сайте

A. Использование и вставьте работу Model IH Model IH Machine на месте:

1.  Заготовка из PHJ Series 3 в 1 IH BEAR SWIND MACHINE:

1) Выход:  PHJ20 Модель 3 в 1  I H HEAM Узел сварной сварной сварной сварной формы. Выпрямленная интегральная машина создает сварную H Beam/ I Beam/ T Beam симметричной и асимметричной формы сечения элементы стальной конструкции с максимумом. высота до 2000 мм;

2) На рисунке ниже показан иллюстрация заготовки, сделанную с помощью машины модели PHJ;

3) Режим сварки: он принимает сварку сварки пилы --- Погруженная дуговая сварка. Он широко используется в стальных конструктивных сооружениях из -за его широкой универсальности:

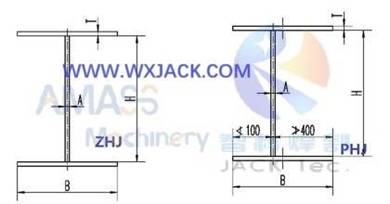

2 типа поперечного сечения готового H (i) BEAM от машины серии PHJ  ( рис.1 )

2. Работа на модели PHJ20 3 в 1 Saw IH Beam Сварочное оборудование:

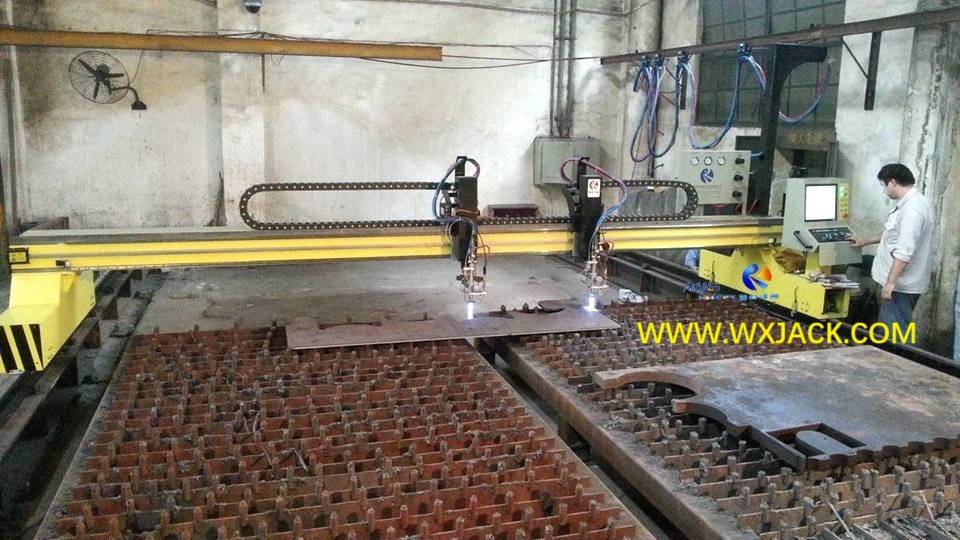

1) Сырье: Как видно из 1 ^-й фотографии, есть куча сырья (длинные стальные стальные пластины, вырезанные с машины с резкой полосовой пластины с ЧПУ ), совокупную рядом с входным конвейером этой машины автоматического изготовления луча. И на входном конвейере был помещен кусок стрип -пластины, который будет восприниматься как фланцевой заготовки;

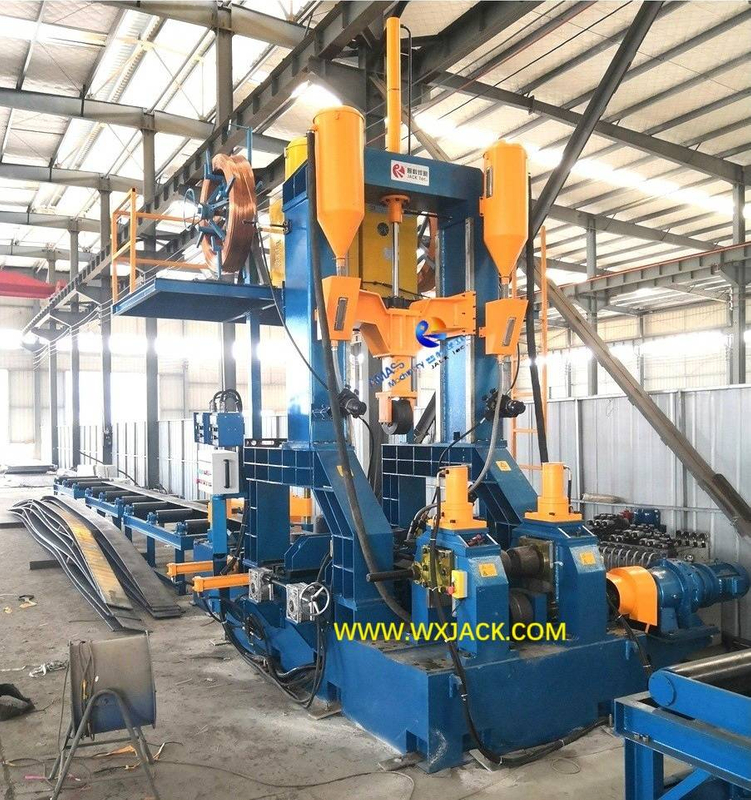

2) Операционная станция оборудования находится в правой руке его основного тела, пожалуйста, проверьте 2 ^-й фото;

 3) он состоит из рабочей панели самой машины и 2 контрольных консолей источника питания;

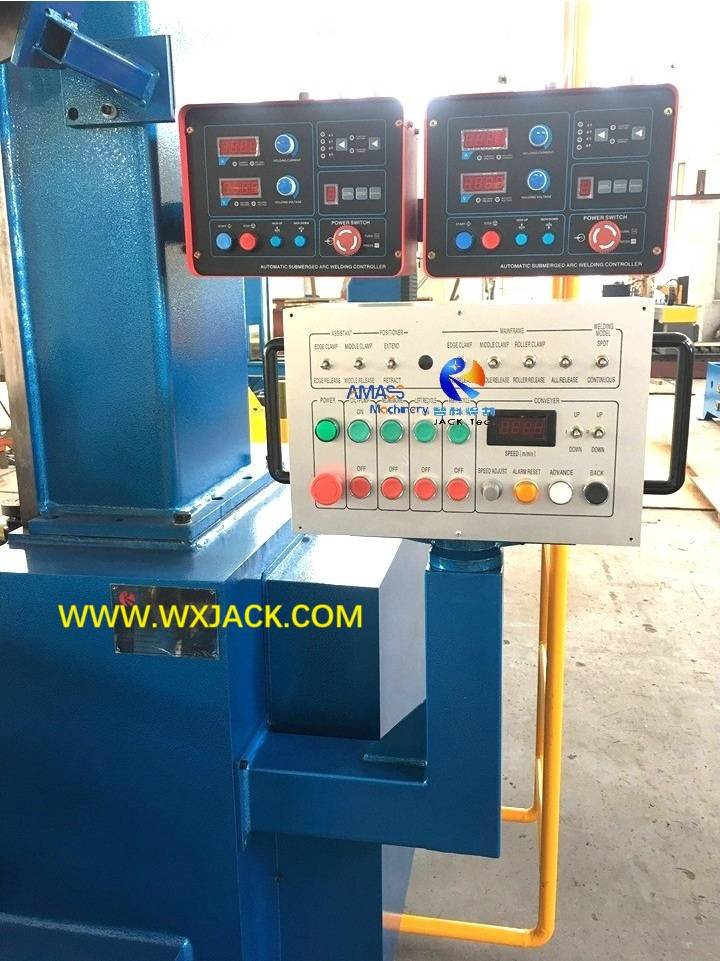

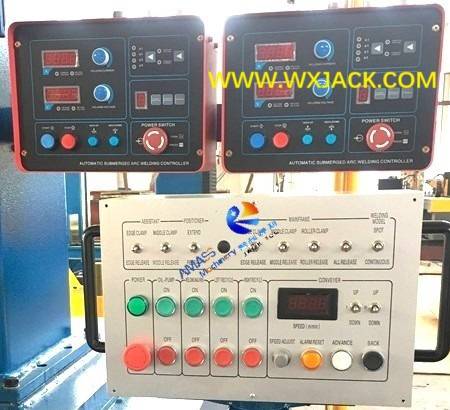

Операционная станция Wuxi Jack PHJ Model 3 в 1 IH Mazencation Machine: ( Рис.2 )

4) Рабочий путь: на консоли управления, сварки тока/ напряжения/ скорости подачи провода машины можно отрегулировать перед работой и наблюдаться во время работы;

3. Дополнительные сварочные единицы 3 в 1 IH Maficaition Machine:

Блок поддержки сварки машины включает в себя:

1) фигнированная пиланая сварка для восстановления потока;

2) пил сварки потока бункера;

3) диаметром от 3,2 мм до 4,0 мм пилота -сварочный проводчик;

4) Пила сварка проводной катушки; ...

 Установлены на механическом основном корпусе 3  в 1 IH MACHING;

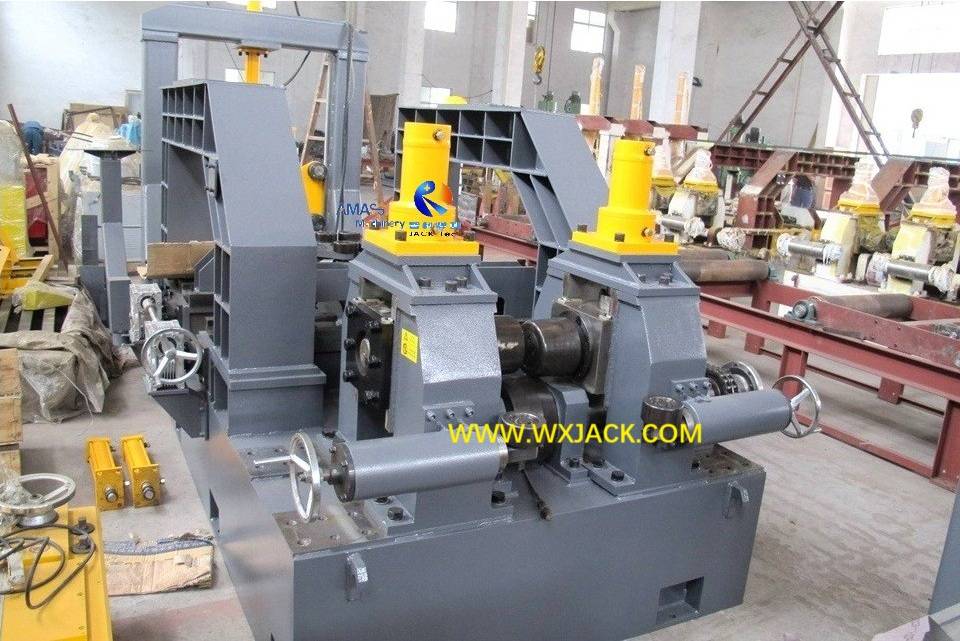

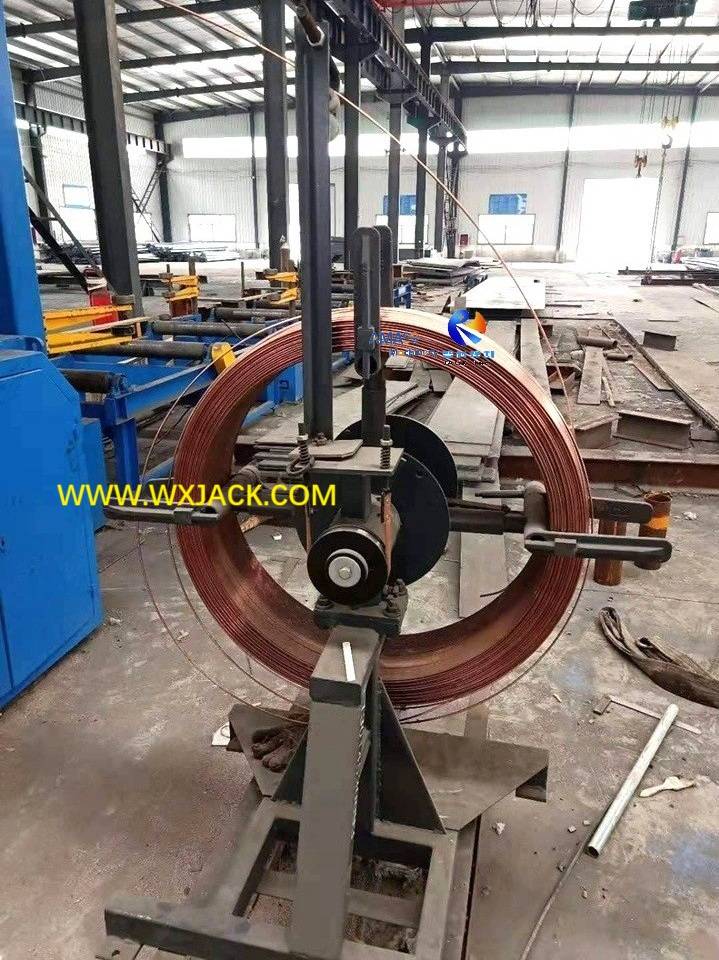

Иногда клиент имеет свой сварная проволочная катушка на землю, как показано на 3 ^-й фотографии. Функциональные единицы автоматической сварочной машины для автоматической пилы H , включая плату управления/ насосной станции/ пилируемые сварки питания, помещаются на землю на землю рядом с основным корпусом машины. Как показано на 1 ^-й фото.

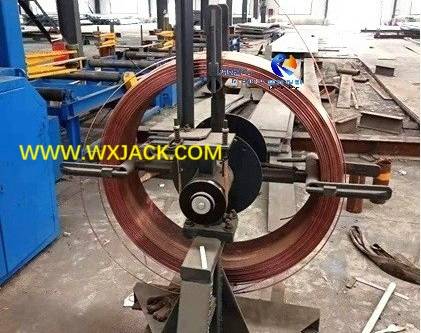

Пила сварка проводной катушки, заложенная на полу мастерской Wuxi Jack  Models Machine: ( Рис.3 )

B. Технический вид на модель PHJ20 Автоматическая сварка

1.    Центральная рабочая зона 3 в 1 IH Makeancation Machine:

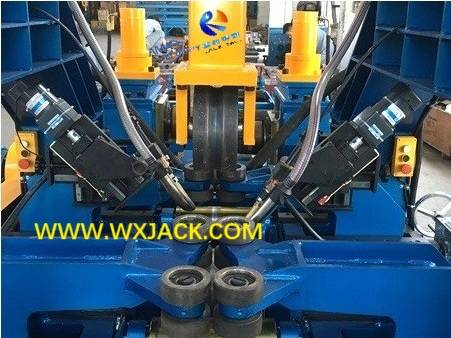

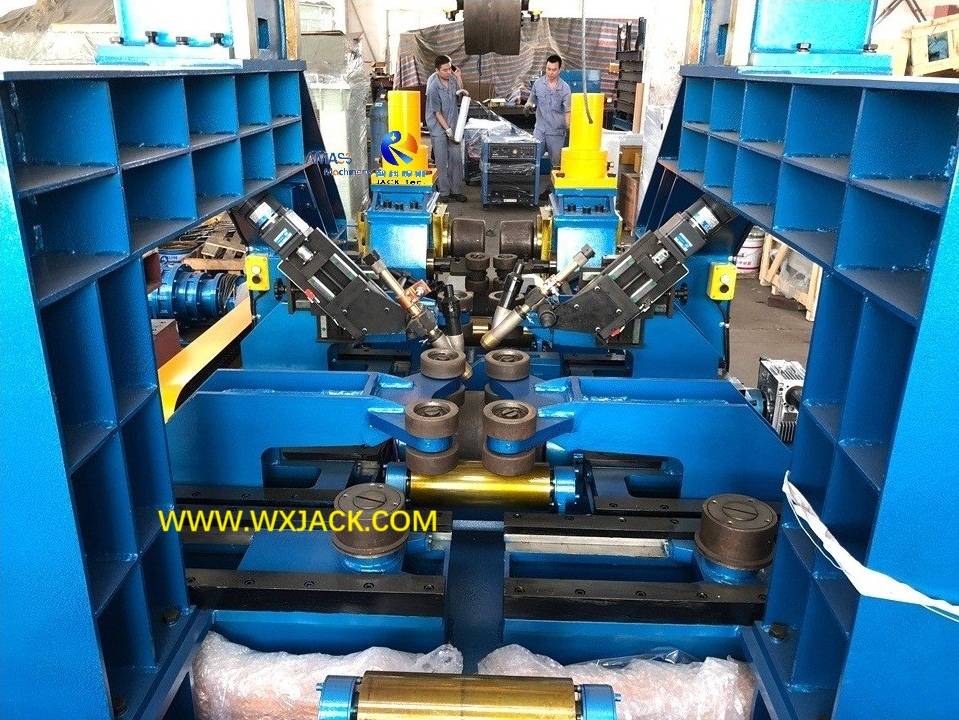

 1) Прикрепленная 4 ^-я фото показывает центральную рабочую область машины;

2) он был взят на стороне HEAM HEAM (заготовка, текущая в сторону);

3) в порядке установки находятся сборка блок/ блок сварки/ выпрямление машины;

Центральная рабочая зона моделей PHJ: ( Рис.4 )

2. Устройство модели PHJ20 Модели 3 в 1 IH Сборка сварки сварки сварки .

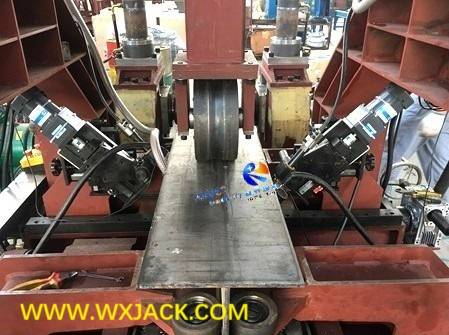

1) Блок сбора луча H предназначен для подгонки фланца и паутины в форму '┷ ' (при изготовлении TEAM) или '工 ' (при изготовлении сварного HEM/ I BEAM);

2) Подходящие фланцы и сеть реализуются с помощью полностью 6 пар роликов:

--- 3 пары для зажима Web (High Up);

--- и 3 пары для зажима фланца (низкое положение);

3) Вождение этих роликов в машине, как видно на прикрепленной 4 ^-й фотографии, сделано из руководящих кронштейнов и втулок, которые, для роликов выравнивания фланца, левая сторона управляется ручным видовым видом, а правая сторона управляется гидравлическими цилиндрами;

4) Путь для валиков с выравниванием веб -выравнивания перевернута с помощью роликов выравнивания фланца;

H Лучаный сборник моделей Wuxi Jack PHJ Машина: ( Рис.5 )

3 .

1) 2 набора пилиных сварных факелов являются механизмом выполнения для операции сварки на машине, которые контролируются с помощью источников пилы для его критических параметров сварочного тока и напряжения;

2) его работ помогает вспомогательно единицы блока восстановления потока и подачи проволоки;

3) Положение сварочного факела может быть точно управляется с помощью поперечных слайдов и скользящего кронштейна на 45 °, чтобы все время стремиться к сварке шва;

Свидела сварочные факелы в моделях Wuxi Jack PHJ: ( Рис.6 )

4. Устройство по выпрямлению 3 в 1 IH изготовление луча:

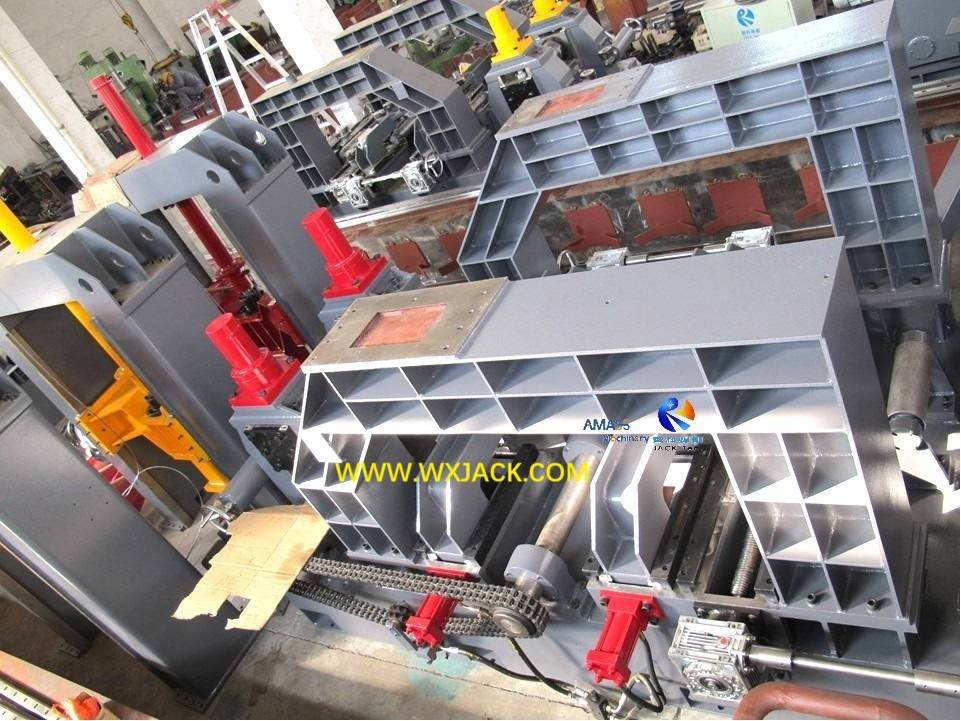

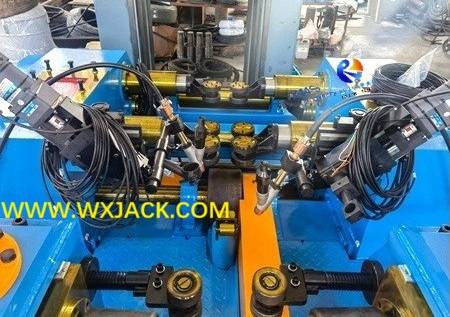

1) Блок выпрямления может быть проверен на прикрепленной 5 ^-й фотографии;

2) он использует принцип из трех точек сжимания, который во время прохождения через лучевой луча H -луча через машину придает силу на фланец с помощью двух кусочков выпрямляющих роликов вниз (приводимых в гидравлический цилиндр), что делает заготовку, отправленную из машины на прямой поверхности;

3) Чтобы адаптироваться к различной ширине фланца заготовки, которая будет изготовлена ​​в машине, пролет двух выпрямляющих роликов может быть отрегулирован с помощью рук, который показан на прикрепленной 5 ^-й фотографии;

Выпрямление роликов Wuxi Jack Models Machine: ( Рис.7 )

5. Wuxi Jack Pactor Production на 3 в 1 IH Beam Сварочной машине:

1) Прикрепленная 6 ^-й фото показывает область WIP (работа в процессе) моделей Wuxi Jack PHJ 3 в машине;

2) Из -за его обширной применимости и большого объема продаж оборудование серии PHJ всегда производится в объеме производства.

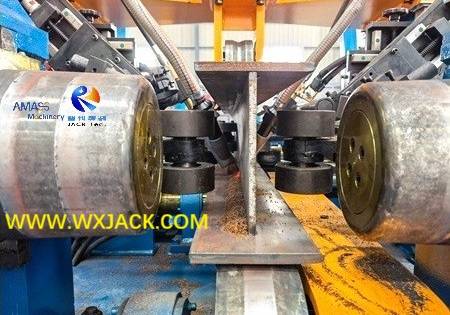

Иллюстрация на готовой сварной H Beam для получения: ( рис.8 )

C. Технические параметры модели PHJ20 модели 3 в 1 IH Mafication Machine:
