1) Этот сварочный роликовый вращатель используется для вращения труб в диапазоне от 0° до 360°.
2) И одновременное выполнение автоматической сварки на этапе изготовления рабочих деталей и компонентов труб;
1) Диаметр труб варьируется от Φ200 - Φ800 мм;
2) Длина труб до 12 000 мм;
3) Толщина стенки трубы S равна 10 мм;
3. Вертикальный планарный граф на заготовках в ХГК8 Вращатель для сварки труб: (Рис.1)
4. 3D-модель дизайна на готовых трубах, изготовленных из ХГК8 Сварочный вращающийся поворотный валок: (Рис.2)
1. Состав: Данный рабочий комплекс ХГК8 Сварочный вращатель труб состоит из 4 комплектов вращающихся роликовых станин с индивидуальным приводом;

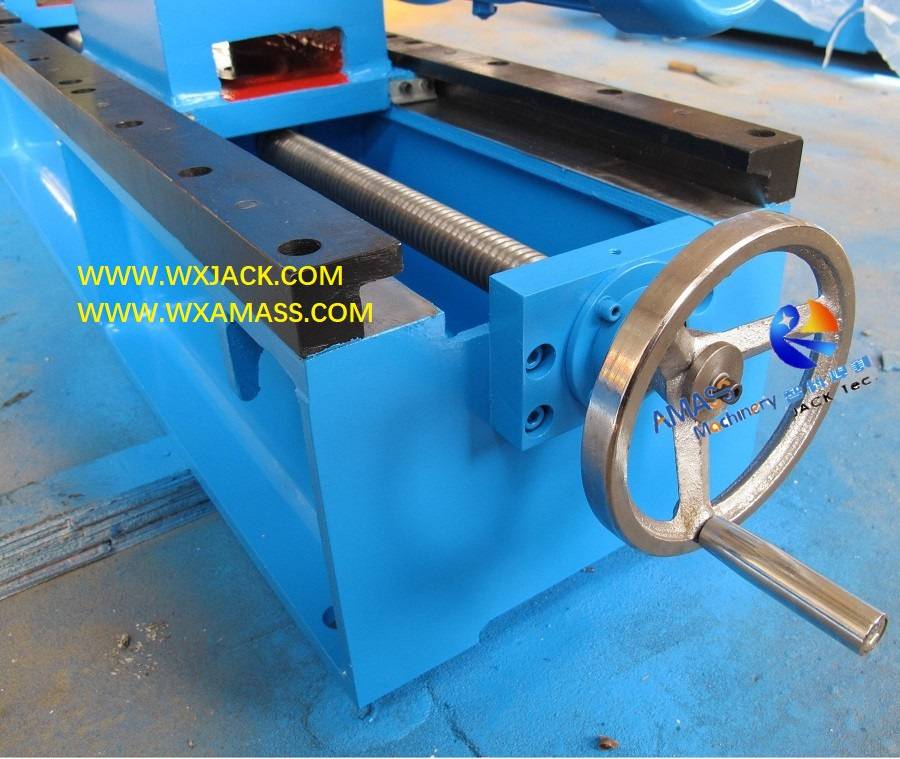

2. Рабочая природа: Каждый комплект опоры сварочного вращающегося ролика имеет конструкцию с регулировкой ходового винта в моторизованном стиле вождения;
1) Грузоподъемность каждого комплекта вращающихся вращающихся валков составляет 2000 кг, то есть 2 тонны индивидуально;
2) Таким образом, в общей сложности 4 комплекта опор сварочных вращающихся роликов увеличивают грузоподъемность до 8 тонн для рабочего комплекса ХГК8 Вращатель для сварки труб;
4. Просмотр фотографий: Расположение Wuxi JACK ХГК8 Сварка вращающихся роликовых опор подряд: (Рис.3)
1) Каждый из 4 комплектов опоры сварочных вращающихся роликов должен быть оснащен вращающимся поворотным роликом с электроприводом, чтобы обеспечить равномерное вращение заготовки (трубы) с заданной скоростью;

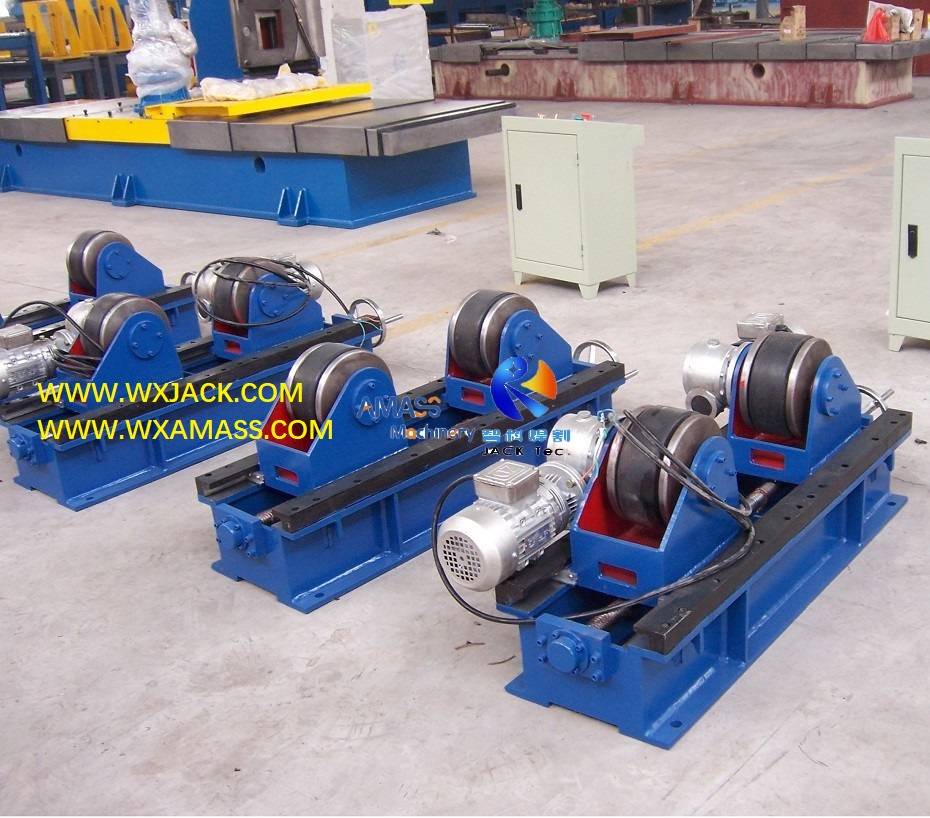

2) Каждый моторизованный вращатель сварочных роликов массой 2000 кг: (Рис.4)
3) В целом, 1 комплект вращателя сварочных труб состоит из четырех частей отдельно расположенных опор вращающихся сварочных роликов;
1) Сварочный вращающийся поворотный валок должен быть покрыт слоем полиуретана, чтобы увеличить и поддерживать достаточную силу захвата вращающегося изделия: (Рис.5)
2) Грузоподъемность каждого ходового винта управления сварочно-поворотным валком: кг - не менее 2000 кг;
1) Согласно схеме, показанной ниже, плата управления и панель управления должны быть расположены на выдвижной панели рядом с вращателем сварочных валков:
2) Общий вид 4-х групп, объединяющих ХГК8 Вращатель сварочных труб: (Рис.6)
3) Униформа вращающаяся: Радиопанель и плата управления должны обеспечивать равномерное вращение всех трубосварочных вращателей как вместе, так и по отдельности, с заданной скоростью;
4) Управление позициями: Подключение и расположение сварочной поворотной роликовой опоры производится в зависимости от длины изделия от 500 мм до 12000 мм;
5) Конвейеры Welding Roller Rotator должны быть подсоединены к стационарному агрегату и иметь независимое соединение друг с другом, т.е. к конвейеру могут быть подключены один, два, три или четыре роликовых конвейера. Вращатель для сварки труб общая плата управления одновременно.
1. Диапазон скоростей вращения: Привод вращения должен обеспечивать плавную регулировку скорости вращения труб в пределах от 100 мм/мин до 1000 мм/мин;
2. Управление и отображение: Эта скорость вращения контролируется с помощью преобразователя переменного тока, оснащенного цифровым дисплеем реального времени;
1) Эффективная сварочная рабочая скорость вращения варьируется от мин. 100 мм/мин. до макс. 500 мм/мин.;
2) Скорость вращения холостого хода варьируется от мин. 500 мм/мин. до макс. 1000 мм/мин.;
3) Эти рабочие скорости и скорости вращения холостого хода должны регулироваться в течение рабочего периода вращателя для сварки труб;
4. Панель элемента управления внутри панели управления сварочного вращателя труб Wuxi JACK: (Рис.7)
Каждая группа из контролируется с помощью
1) 1 шт. стационарная панель управления;
2) И 1 панель ручного управления в виде радиоуправления;
3) действующий Контроллер (дистанционное управление), применяемый в вращателе сварочного ролика Wuxi JACK: (Рис.8)
1) Тумблер для направления вращения сварочного вращающегося поворотного ролика по часовой стрелке или против часовой стрелки;
2) Кнопка запуска вращения;
3) Регулировка скорости вращения;
4) Аварийная остановка для защиты от непредвиденных обстоятельств;
5) Кнопка холостого хода, а значит без сварки;
6) Кнопка начала сварки, для включения и выключения сварочного процесса;
7) остановка сварочных работ;
8) Индикатор скорости сварки, равный скорости вращения вращающегося валка;
1) Сварочный центр: Этот рабочий комплекс ХГК8 Сварочный вращатель труб должен быть синхронизирован с внешним сварочным источником питания, для осуществления механизированной сварки плавящимся электродом в защитном газе (MIG, MAG). На этом настройка завершается Сварочный центр гибким способом;
2) Взаимосвязь с внешним: Такая взаимосвязанная работа с внешними агрегатами инициируется при включении кнопки «Пуск»: вращение и сварка в трубосварочном вращателе HGK8;
3) Рабочая скорость шоу: Указатель скорости должен быть на стационарной консоли и на портативной консоли в мм/мин, обеспечивающий интуитивно понятную индикацию для удобства управления операторами на мониторе рабочего состояния;
4) Предварительное условие для нормальной работы: Все оборудование вращателя сварочных труб, включая приводной двигатель/редуктор/тросы..., не должно мешать вращению изделий на опоре вращающегося сварочного ролика.
