HYJ-800 двигатель с более высокой скоростью IH

Важность: из всех типов машины для выпрямления фланца H луча , модель модельного моделя Hyj800 имеет самую длинную историю в применении, и один из крупнейших продажных объемов.

1. Функции применения машины Hyj-800 High Speed ​​H Beamer, выпрямляющую:

1) Выпрямление источника питания в модельной машине HYJ-800 :

Дизайн эскиз: ( рис.1 )

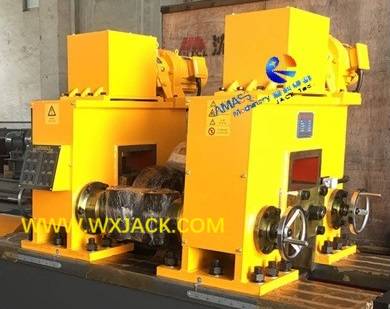

Фактическая фотография на HEAM BEAN FLANGE FLANGE Действие двигателей модели Wuxi Jack Hyj800 : ( Рис.2 )

Выпрямление источника привода: модели HYJ-800 и HYJ-40 применяют с A.C. Motor в качестве источника своей движущей силы. Это наиболее выдающаяся разница с гидравлическим приводом серии YTJ , и, следовательно, название его продукта ' Motor Drive ' Got From;

2) Выпрямление емкость:  HYJ-800 является родственным продуктом HYJ-40. С точки зрения возможности выпрямления, модель HYJ-800 имеет такой же макс. Толщина выпрямления как модель HYJ-40: до 40 мм толщины фланца:

Поперечное сечение H луча для выпрямления фланца: ( рис.3 )

3) Разница между HYJ-800 и HYJ-40 Model H BEAR MACHINE:

Разница между моделями HYJ-800 и HYJ-40 заключается в его более высокой скорости выпрямления 17 м/мин. , по сравнению с 9 м/мин. в модели HYJ-40;

4) Итак, зачем развивать машину для выпрямления луча HYJ-40 I на основе HYJ-800?

A)  Как мы уже обсуждали , HYJ-40 более применимо для использования в автоматической производственной линии HEAM, чем Hyj-800, с учетом совместимого рабочего темпа с другим оборудованием для производства HEAM HEAM, включая машину HEAM HEAM (около 1200 мм ~ 3000 мм/мин.) И HEAR SAMER MARGED MARGED (около 400 мм ~ 1000 мм/мин);

б)  По этой причине в последние годы модель HYJ-40 постепенно заменяет модель HYJ-800 в автоматической линии производства HEAM HEAM;

б) С другой стороны, в качестве самой длинной истории и самых крупного продажной объема HEME HEAM HEAM, HYJ-800 по-прежнему занимает заметное положение в применении семейства продуктов, извлекая выгоду из самой быстрой скорости выпрямления.

2. Применение технических функций Hyj-800 High Speed ​​I Machine:

1) Эмпирические данные:  один из вопросов, нуждающихся в внимании, существует правило большого количества отношений между толщиной фланца и шириной фланца, которые могут быть выпрямлены, как показано ниже:

(Для Q235, прочность на растяжение 370 ~ 510 МПа)

Таблица о взаимосвязи толщины фланта H Лучата относительно ширины для эффективного выпрямления:

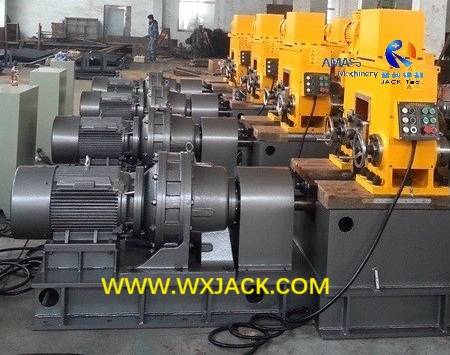

2) Блок передачи машины модели Wuxi Jack Hyj-800 : ( Рис.4 )

Основная система передачи внедрена с двигателем 22 кВт и приводится в движение с помощью циклоидного редуктора скорости передачи, которое имеет высокую эффективность передачи и быстрое выпрямление;

3) Рабочие элементы:  все выпрямленные ролики изготовлены из качественной стали и прошли через усовершенствованную термообработку, обеспечивая долгосрочную стабильность и использование без дефектов, таких как трещины и т. Д.

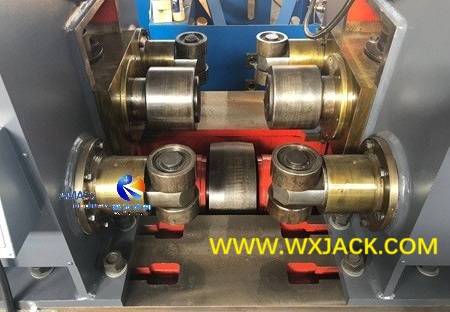

Центральная рабочая единица модели Wuxi Jack Hyj800 (и HYJ40 ) для выпрямления луча H: ( Рис.5 )

Б)  Кроме того, все детали и компоненты машины для выпрямления луча Hyj серии I  H усиливаются. Это делает машину прочной;

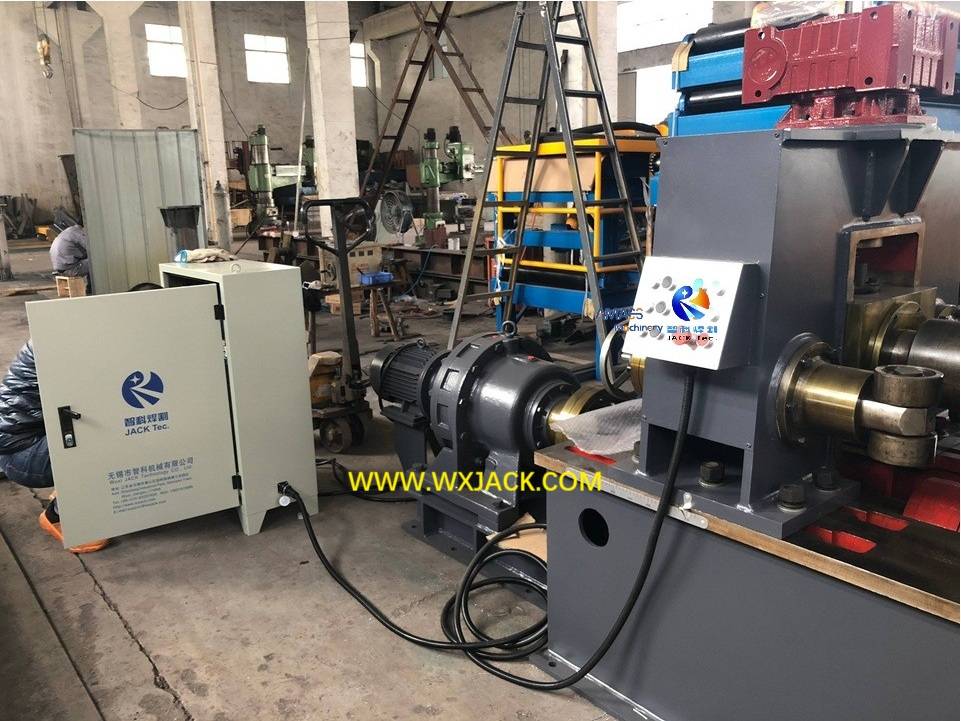

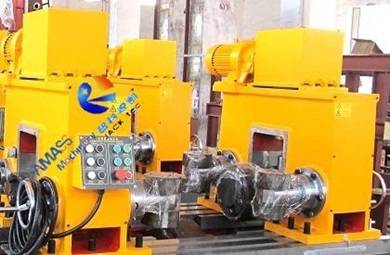

4) Легкая работа на машине выпрямления луча Wuxi H H: ( рис.6 )

Помимо операционной панели на плате управления, модельная машина Wuxi Jack Hyj-800 оснащена эксплуатационной подвеской рядом с зоной выпрямления;

5) Принцип выпрямления:  серия HYJ и машина серии YTJ имеют тот же принцип выпрямления. Пожалуйста, проверьте раздел продукта ' Вертикальная позиция YTJ40 Гидравлическая модель машина '.

3. Технические параметры машины для выпрямления фланца балка Hyj-800 H:
