LHC12 Структура Структура Структура Буловая Сварка Сварка

A.  Использование и работа LHC12 Beak Beam Saw Welding Machine:

1.  Задача: такая же, как предыдущий продукт LHE12, консервированная консервированная структура LHC12 Beam Beak Saw Sawder, также выполняет погруженную дуговую сварку на собранной, сварке и электросладной сварной коробке. В производственной линии луча коробки либо LHE12, либо здесь LHC12 установлены на готовой сварной станции;

2. Рабочий способ LHC12 Beak Beam Line:

1)  Автоматическая линия для сварки: как представлено в модельной машине LHE12, извлекая выгоду из ее полуоткрытой структуры, модель LHC12 больше применяется в автоматической линии. По этой причине мы также называем ее автоматической сваркой линии;

2) Времена пила сварки: вдоль четырех краев балки коробки есть четыре куска сварочного шва. Таким образом, для одного куска балки необходимо быть сварено два раза;

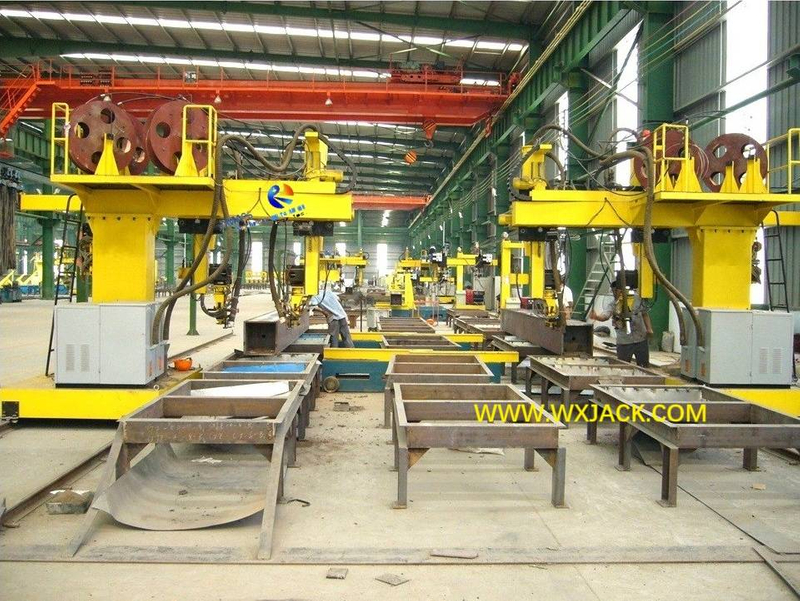

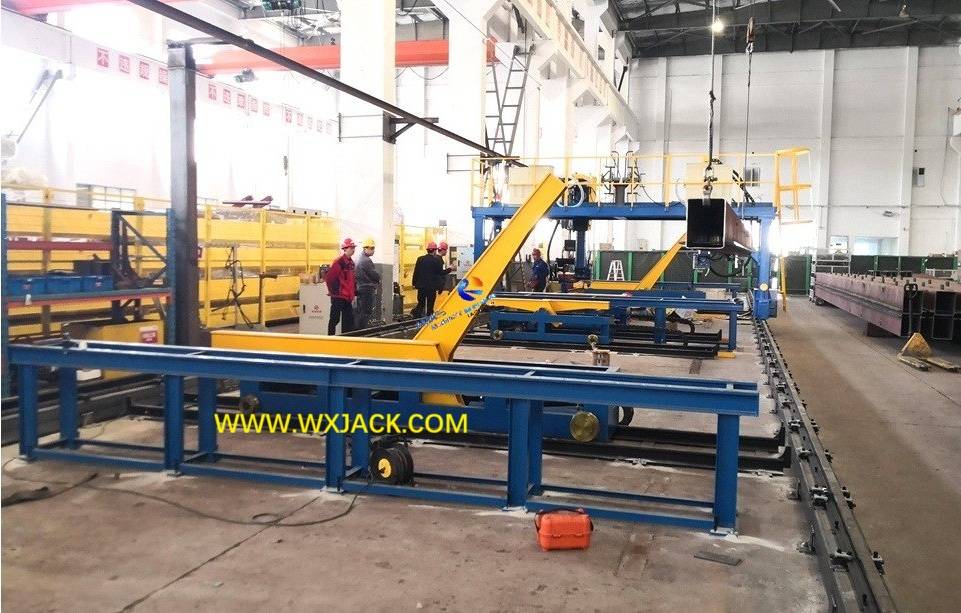

3) Как можно наблюдать на прикрепленной фотографии, после сварки двух краев, луча коробки перевернута на 180 ° и передается на следующую станцию ​​другого набора машины сварщика LHC12 коробки, для реализации на оставшихся двух швах на балке коробки.

B. Структура и основные единицы LHC12 Beak Beam Saw Saw Machine:

1. Для стабильной работы по затонувшей дуговой линии луча коробки:

1) нехватка: как упомянуто в предыдущем продукте типа GANTRY LHE12, эта консольная машина LHC12 не работает так же неуклонно, как структура GANTER, если без других дополнительных мер;

2)  По этой причине здесь представлены два действия , чтобы убедиться, что стабильный бег тележки вдоль рельса:

А)  Один из них - это двойной путь движущейся тележки. Это означает, что есть два набора двигателей переменного тока, которые используются для управления и направления тележки в движение. Эти 2 двигателя переменного тока подходят с обеих сторон движущейся тележки;

б) другое решение : есть две пары роликов по обе стороны движущейся тележки, которые плотно придерживаются обе стороны рельсов, полностью гарантируя устойчивую и надежную работу движущейся тележки;

2. Основные единицы LHC12 Beak Beam Saw Welding Machine:

Это включает в себя:

1) тележка движения двигателя;

2) столбец;

3) нависающий луч;

4) сварка и факел;

5) механический сварки сварки сварки факела;

6) Устройство переработки сварки сварки;

7) пневматическая система;

8) пила питания и его консоль;

9) сварка проволочной подачи;

10)  Система электрического управления;

Как можно найти сверху, машина для пилы LHC12 Beak Saw Saw Saw Saw Machine имеет аналогичную структуру, что и xq12 beam beam ₂ gas has rew warter back wearding machine , но с различным режимом сварки и задачей;

3. Функция сварки ​

1)  два набора сварки и его вагоны установлены на нависающем балке;

2)  Чтобы установить баланс движения троллейбуса машины вдоль рельса, два комплекта пила -источника размещаются на основе движущейся тележки, а только подразделения для восстановления сварки и подачи сварки на верхней платформе нависающего бума;

4.  Обеспечение качества сварки в LHC12 Beak Beam Saw Welding Machine:

1) Точное управление в положении сварки факела, что делает его нацеленным на сварочный шов все время, является важной точкой гарантирования качества сварки этой затопленной дуговой сварки этой коробки;

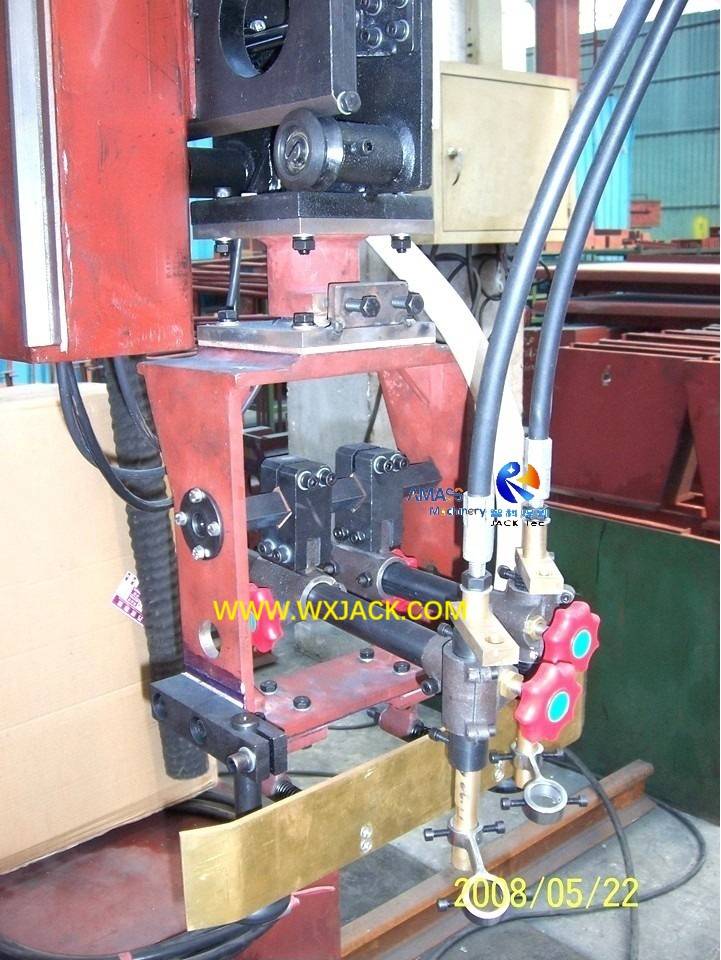

2)  Для этой цели на наконечнике сварки установлен руководящий ролик, который может регулировать сварку во всех направлениях вдоль вертикальных, горизонтальных левых и вправо, горизонтально вперед и назад. Механический сварка сварка заворачивает сварку сварной горелки в сварочном шве и на определенном расстоянии от шва, от начала до конца операции пилы сварки, что делает его стабильно выполнять его в течение всего рабочего периода LHC12;

5. Система пилы в линии сварки балки коробки:

Это основные приобретенные детали и основное рабочее устройство машины. Он включает в себя:

1) пила питания;

2) пила сварка проволоки;

3)  консоль управления сваркой и сварка;

Все эти подразделения передаются на аутсорсинг от одного и того же поставщика в полном комплекте. Мы рекомендуем китайского поставщика Huayuan, который имеет благоприятную цену и стабильную высокую производительность, экономически эффективное решение для клиентов.

C.  Диапазон питания Wuxi Jack LHC12 Beak Beam Welder Machine:

Для доставки одного набора LHC12 Консольной конструктивной коробки Beam Beak Saw Welding Machine для клиента, прицел предложения включает в себя:

1. Машиная рама: троллейбус и ее основание, вертикальная колонка, нависающий бум и его верхняя платформа, поперечная сварка;

2. Сварная механизм: сварка и его механический сварщик дуги, направляющий ролик;

3. Драйвер Блок: двигатели переменного тока и передача для движения троллейбуса; Двигатели переменного тока предназначены для движения вертикальной сварной руки вверх и вниз;

4. Двигательный подразделение для троллейбуса: рельсы троллейбуса, снаряжение и стойка для поперечного движения каретки;

5. СВЯЗАЯ СВОДИ: СВЯЗАЯ СВОБОДА: Пила, консоль управления сварочными машинами, сварка, сварка факела;

6. Система восстановления сварки потока: блок отправки и утилизации сварки, бункера сварки, бункера сварки, разделяющий ствол;

7. Электрический управление и операционная система: плата управления, операционная панель и запасные части;

8. Система кабеля и трубопроводов машины

D.  Параметры линии сварки балки LHC12 :
