Показ с сваркой сварки с варенью с диаметром и весовой оболочкой.

A. Применимая заготовка и использование модели CHB30 наклона и роторной сварки:

1. Функция модели CHB30 Возобновляется и наклоняя сварку:

1) Место применения:  этот позиционер сварки легкой сварки предназначен для наклонных и вращающихся продуктов заготовки с диаметром от φ600 мм до φ1700 мм в положении, что подходит для получения оптимальной сварки и или резки;

2) Соответствующая скорость сварки может быть доступна в форме автоматической, полуавтоматической и ручной дуговой сварки, внедренной в магазине и условиях установки позиционера наклона и ротажного сварки;

2. Спецификации заготовки модели CHB30 Модель световой сварки :

1)  диаметр поперечного сечения фланца заготовки, от φ600 мм до φ1700 мм;

2)  высота фланца оболочки заготовки может составлять до 1500 мм;

3)  Макс. Вес заготовки фланца оболочки может составлять до 2500 кг;

4)  Загрузка тоннажа . Соответственно, этот позиционер по поворотам должен иметь емкость загрузки 3 тонны, с определенной допусканием поля. Итак, модель CHB30;

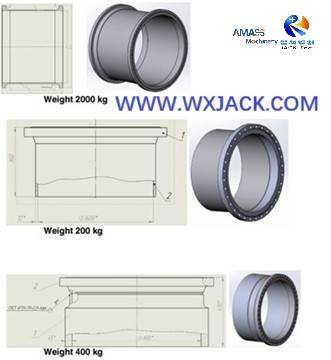

3. 3D -дизайнерская модель заготовки для CHB30 наклона и вращающегося сварки: ( Рис.1 )

B. Спрос от клиента на модель модели CHB30 Сварка по поворотам. Показатель таблицы таблицы :

1. Рабочие действия позиционера сварки сварки сварки CHB30:

1)  Ограничение : этот 2 -осевой ротационный таблицу оси должен быть в состоянии вращаться до макс. степень 360 ° и наклонить заготовку и ее приспособление до 135 °;

2)  грузоподъемность  с зажимным патроном должна обеспечить вращение; И вращение с наклоном 45 ° степени и горизонтальным положением весом заготовки можно сохранить на мине. 3000 кг;

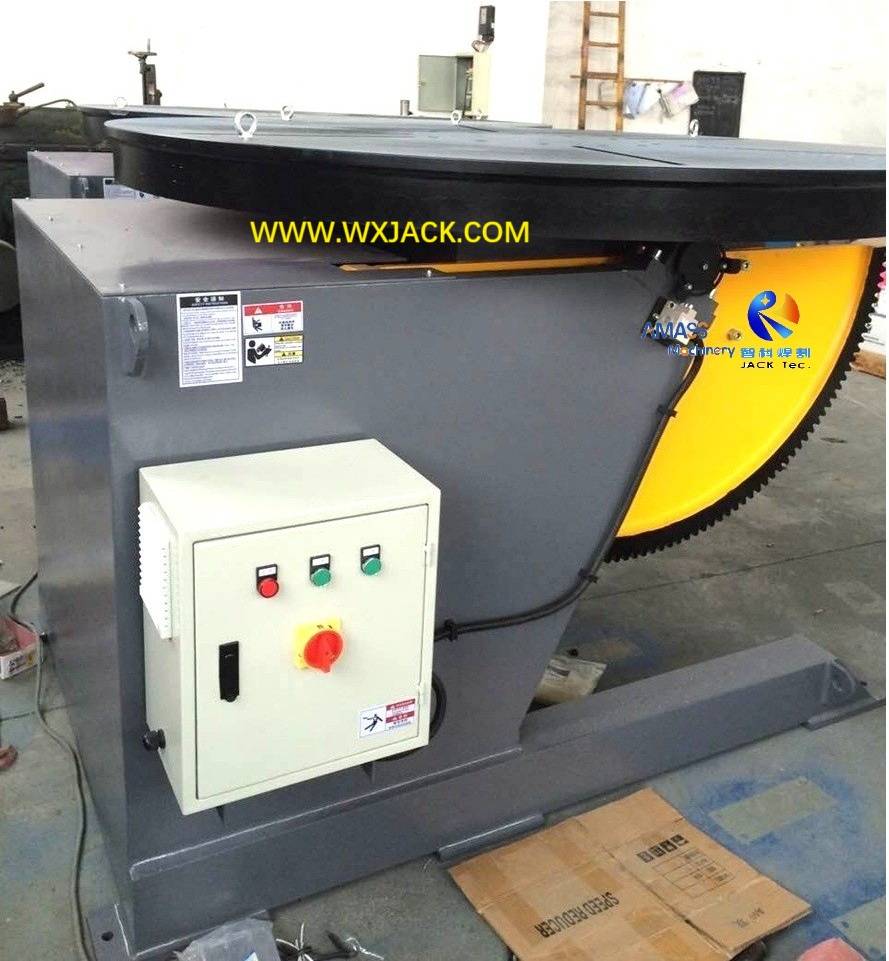

3) Рабочая этап сварки сварки сварки сварки Wuxi Jack CHB30 на сайте клиента: ( Рис.2 )

2. Рабочая скорость вращения и наклона в  CHB30 наклона и вращающегося сварки :

1)  Возобновление : привод вращения заготовки должен быть в состоянии обеспечить плавную регулировку на скорости вращения фланца оболочки заготовки, в диапазоне от 100 мм/мин. до 2000 мм/мин.;

2)  Сварка : скорость сварки вращения составляет от мин. 100 мм/мин. до Макса. 1500 мм/мин., Который прекрасно марширует с масштабами: из мин. 1000 мм/мин., До максимума 2000 мм/мин.;

3)  Управление  скоростью : скорость сварки заготовки должна быть регулируемой;

4)  Модуляция и отображение : кроме того, эта вращающаяся и работающая скорость заготовки в легком сварке должно быть в состоянии регулировать и отображаться на подвеске мгновенно;

5) Операционный кулон модели CHB30 : ( Рис.3 )

6)  Продолжительность наклона : скорость наклона сварки таблицы вращения и его заготовка до степени 90 °, которая занимает от 40 до 60 секунд;

3. Структура и размер модели CHB30 Сварка Поворота Таблица :

1) Это небольшое оборудование для позиционирования сварки имеет компактную и интегральную структуру, с основной структурой набора стационарного базового поворотного позиционера сварки;

2) Таблица сварки в ее вершине имеет возможность 2 градуса свободы: 0 ° ~ 360 ° Возобновляемость и 0 ° ~ 360 ° наклона, для управления положением и ориентацией заготовки;

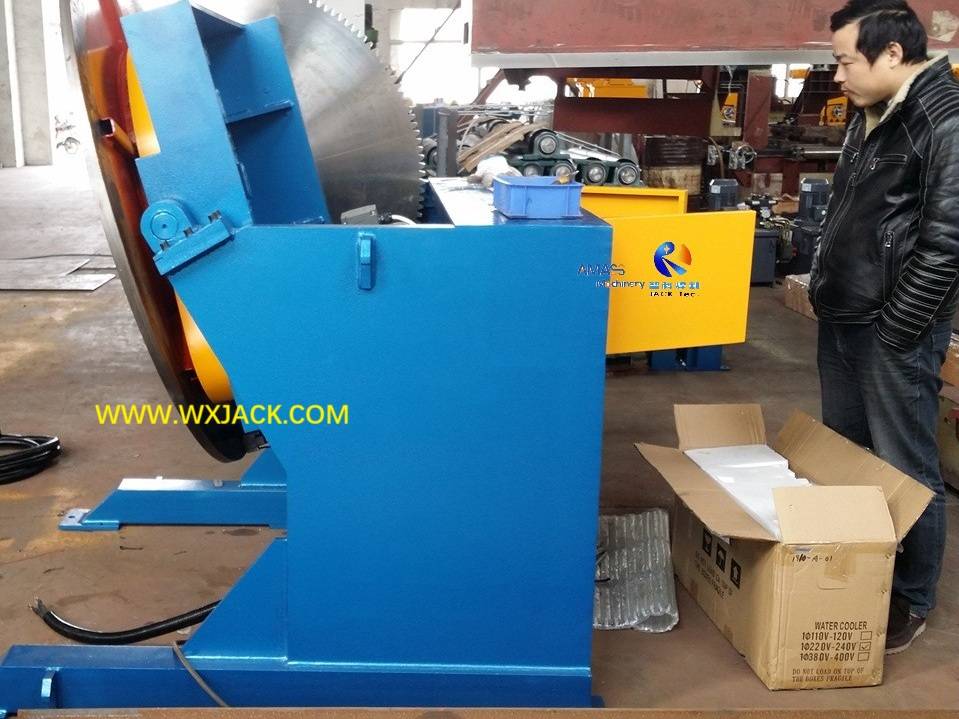

3) Ввод в эксплуатацию по модели CHB30 на объекте Wuxi Jack: ( Рис.4 )

4. Режимы эксплуатации в модели CHB30 Сварка по повороту таблицы : позиционер:

1)   Индикатор скорости вращения и наклона на оборудовании по позиционированию сварки должно находиться на стационарной консоли и на удаленной эксплуатационной ручной консоли в виде мм/мин.;

2) Индикатор наклона оборудования для оболочки заготовки должен быть на стационарной консоли, а на портативной консоли в градусах.

C.  Технические специальные специальности модели CHB30 Turting Tule Table Tobliding Позиционер :

1. Восстановление и наклонный крутящий момент, указывающий на диаграмму модели Wuxi Jack CHB30 и позиционер роторной сварки: ( Рис.5 )

2.   Конфигурации и спецификации в модели CHB30 модели сварки Таблица Позиционер :

1)   Этот ротационный сварщик оснащен куском из 6 балок стальной пластины с максимальным диаметром φ1700 мм, с отверстиями, разрезанными на ее поверхности, с целью установки устройств для патрона или зажима, для обязанности закреплять рабочие части надежно на свой сварной ротационный стол;

2)   Сварка включает в себя кусок механизированного зажима 3 или 4 челюсти, для задачи зажима рабочих частей с диаметрами от φ600 мм до φ1700 мм;

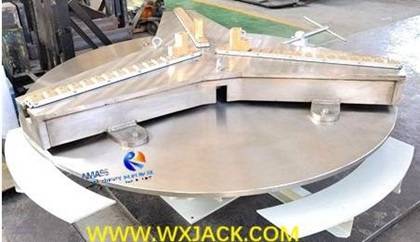

3) Приспособление для 4 челюсти, приложенное в модели Wuxi Jack CHB30 : ( Рис.6 )

3.  Структура модели модели сварки роторной таблицы CHB30 :

1) Структура поддержки этого  позиционера по поворотам сварки  должна быть стабильной и не требует дополнительного прикрепления для его удержания;

2)  высота от уровня пола мастерской до оси : вращение заготовки в горизонтальном положении заготовки продукта должно поддерживаться от 1200 мм до 1300 мм;

3) Установка и фиксация массива оборудования для сварки сварки Wuxi Jack CHB30 : ( Рис.7 )

4) легко совместим с любым источником сварки и механизацией, синхронизированной с сваркой, включив кнопку начала, с началом сварки на пульте дистанционного управления и управлением переключателем педали стопы;

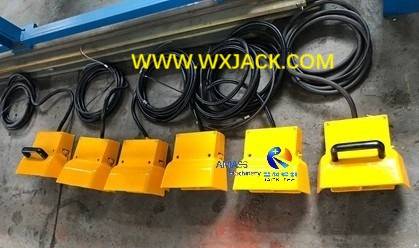

5) Переключатели педали ног, оснащенные сварщиком Wuxi Jack, сварки: ( Рис.8 )

D. Диапазон поставок на модель модели CHB30 Сварка Таблица Показателя таблицы :

1.   Механический основной корпус самой фиксированной сварной роторной таблицы;

2.   Электрическая плата управления, эксплуатационный переключатель подвески и педали;

3.   Нет никаких расходных запасных частей, необходимых для оборудования оборудованием для положения сварки, потому что все компоненты и детали являются долговечным типом;

4. Операционные подразделения в сварке сварки по поворотам :

1) педаль дистанционного управления : 1 часть с длиной кабеля 5000 мм;

2)  ручное управление (или радиоуправление) из 1 куска, с длиной кабеля по длине 5000 мм;

5. Функциональность кнопок нажатия на пульте дистанционного управления таблицей сварки ротации :

1) он должен быть в состоянии вращаться в CW по часовой стрелке по сравнению с направлением вращения CCW против часовой стрелки, выбранным с помощью переключателя переключателя;

2) управление кнопками для запуска вращения заготовки;

3) Регулировка на скорость вращения таблицы сварки.

E.  Технические параметры модели CHB30 модели сварки роторной таблицы таблицы :
