Двойная колонна HBS150 Поднятие и вращающаяся головка и сварка

1. Окружение по использованию модели HBS150 Двойной столбец Повышенной сварки сварки:

1) Рабочая функция сварки сварки сварки модели HBS150 и хвоста:

Заготовки, закрепленные на этой модели HBS150  -модели Сервовика Сервовика, можно отрегулировать в оптимальное положение для изготовления, с помощью повышения и 0 ° ~ 360 ° бесконечного вращения его таблицы сварки и заготовки;

2) Применимая заготовка модели HBS150 Повышение и вращающегося сварки сервопривода:

Эта 15 -тонная нагрузочная способность головы и хвостовой сварки подходят для изготовления на заготовках элементов с длинной длиной и тяжелым весом, которые распространены в отраслях транспортных средств и инженерных машин;

3) Сварная поворотная таблица вращается:

Чтобы убедиться, что надежное вращение длинной и тяжелой заготовки в этом сварочном оборудовании, в каждом из вертикальных колонн (уах и хвостовая леса) есть моторный редуктор для вождения заготовки в восстание;

4) Высота установленных двух столбцов в головке модели HBS150 и хвостом, а также вращающееся сварки:

а) На сайте клиента один кусок вертикального столбца зафиксирована в пол мастерской-;

б) Другая колонка может быть перемещена вдоль рельса под двигательным приводом и заблокирован в положение вручную с помощью якорных болтов-;

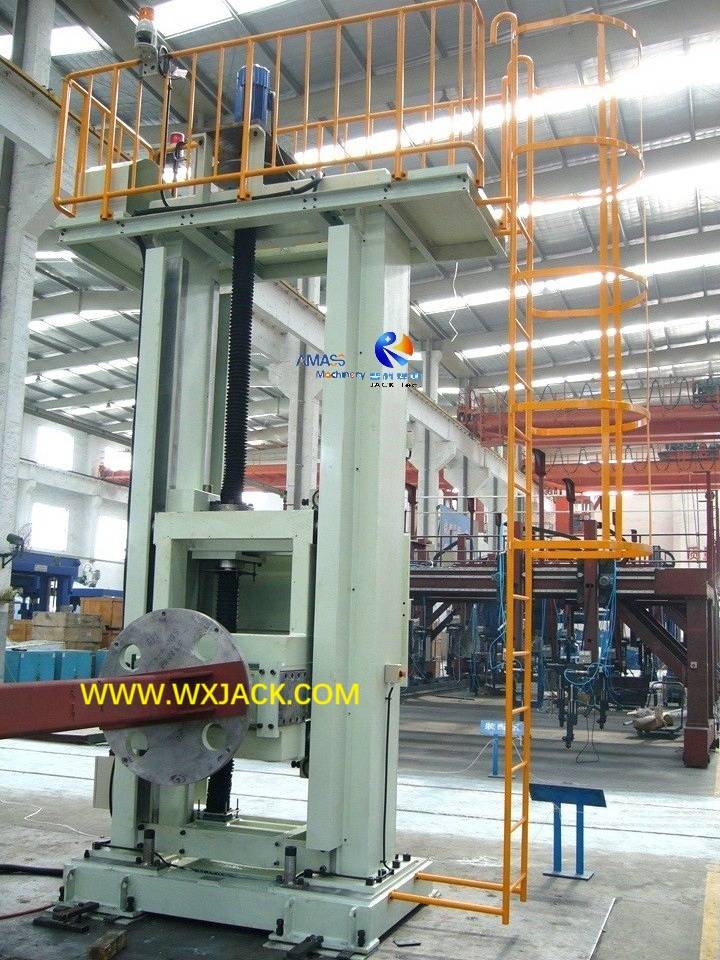

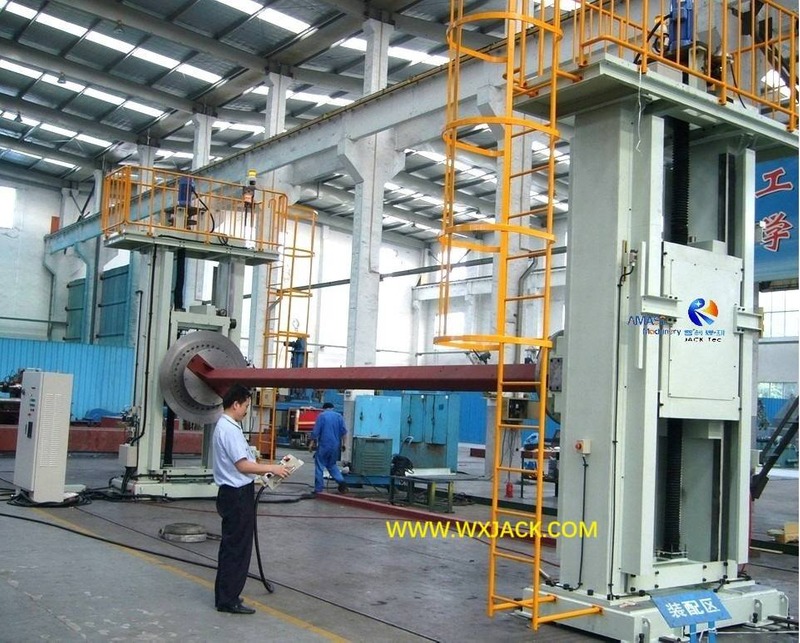

Внешний вид модели Wuxi Jack HBS150 в мастерской: ( Рис.1 )

2.  Структура HBS150 Модель головы и хвоста поднимая и вращающееся сварки сервопривода :

1) M AIN UNITS с двойным столбцом Повышение и вращающийся сварки позиционера:

а) стационарная вертикальная колонка ( бабчатая баба );

б) двигатель движущегося в вертикальном столбце ( хвостовая стук );

в) механизм повышения заготовки;

г) механизм восстановления заготовки;

д) Система электрического управления;

2) Со структурой двойных колонн эта головка и хвостовая сварка сервопривода имеет идеальное состояние напряжения. Весь набор оборудования работает безопасно, надежно и последовательно;

3) Фиксированная стационарная вертикальная колонна ( баба ) в HBS150 головы и хвоста, поднятые и вращающийся сварщик: позиционер:

а) фиксированный столбец (бабчатая баба) прочно закреплена в пол семинара посредством якорных болтов;

б) Его вертикальная средняя секция установлена ​​с механизмами поднятия и вращения заготовки, которые руководствуются вдоль вертикальной колонны со структурой 4 направляющих роликов, показанной ниже:

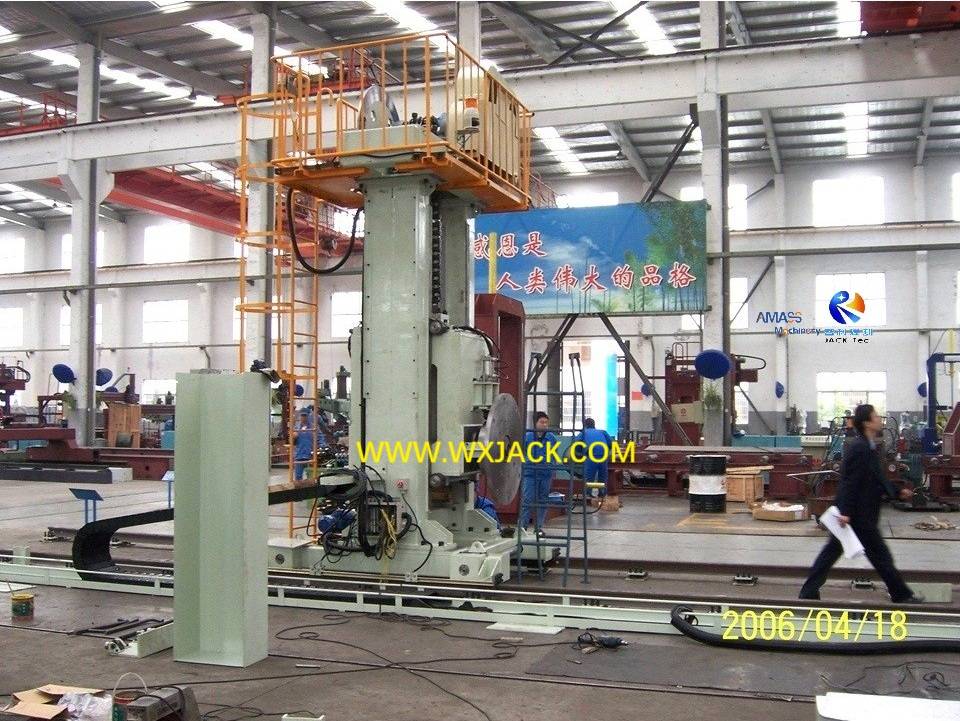

Заготовка по поднятию и вращающимся механизмам и его сварной поворотной таблице:  ( Рис.2 )

c) Верхняя часть - платформа, которая установлена ​​с помощью редуктора двигателя для управления механизмом повышения. Пожалуйста, проверьте приведенное выше фото;

г) боковая сторона установлена ​​с поднимающейся лестницей;

4) Моторизованная вертикальная колонна ( хвостовая стука ) в HBS150 головка и хвостовая сварка сварки сварки:

A) На нижней части колонны установлены движущиеся колеса и редуктор двигателя, ведущий интегральный набор из вертикального столба в движение вдоль рельса, чтобы быть адаптируемым для фиксации заготовков по -разному;

б)  Перемещающиеся рельсы имеют конструкцию поперечного сечения C (пожалуйста, проверьте фотографию, как ниже), что означает, что колеса движутся вдоль нижней части рельса C, а ее верхняя часть установлена ​​с пластинами Fender, которые предотвращают сбросы колонны:

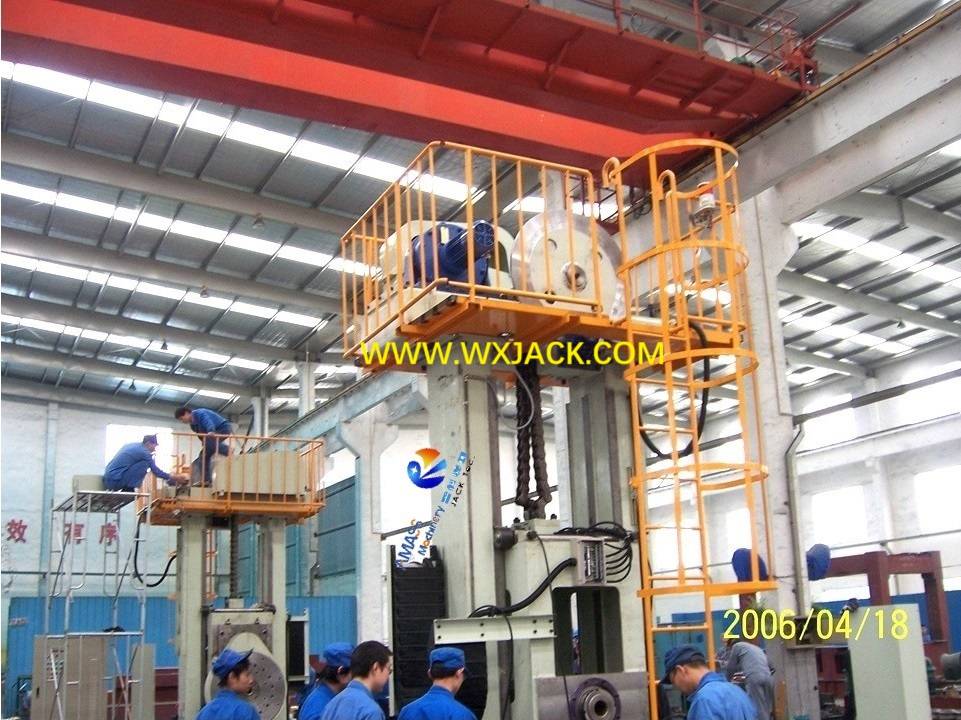

C Структурные рельсы в двойном столбце HBS150 Понятия и вращающегося сварки:  ( Рис.3 )

5) Повышение механизмов на подготовительной бабке и хвостовой баллов Сервопривод Сварки Поставщика:

а) 2 группы повышающих механизмов в обоих наборах колонн приводятся в гонку с высокой мощностью (4 кВт x 2) сервоприводами, обеспечивая идеальное по фазовой высоте на обеих сторонах заготовки;

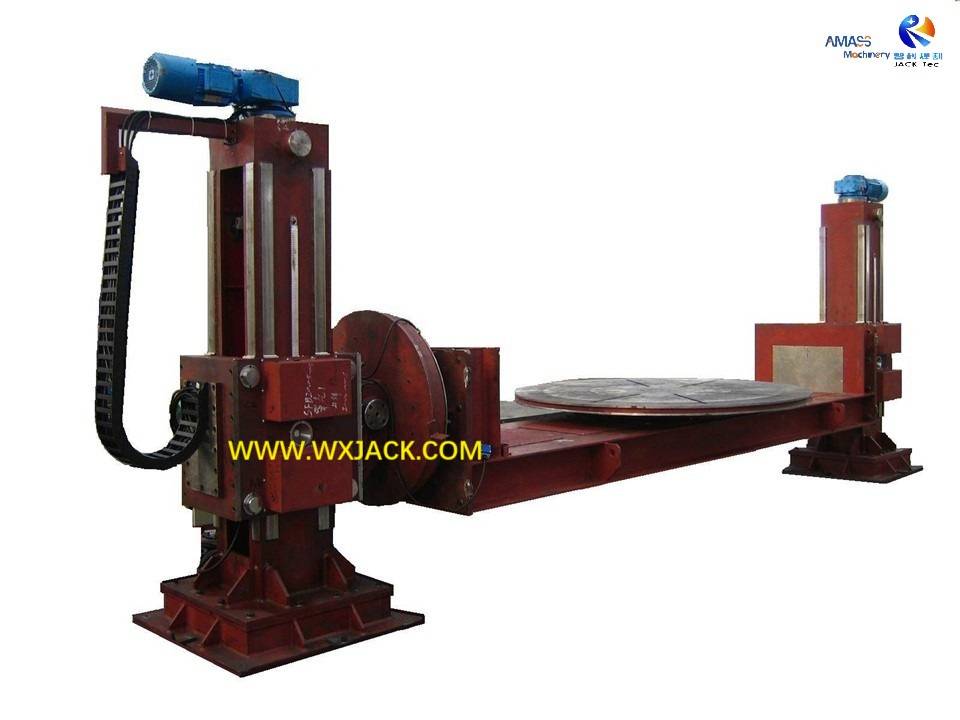

Обе стороны в фазовом вращении заготовки в HBS150 головной и хвостовой сварке:  ( Рис.4 )

b) Кроме того, сервопривод может гарантировать на остановке заготовки на том же уровне высоты идеально от 2 подходов к повышению механизмов;

c)  2 группы повышения механизмов в обоих наборах колонн передаются цепью и звездочкой . У редуктора червячного передачи функционирует функция самозаключения, избегая скрытого риска случайного падения механизма повышения, сварки поворотного стола и заготовки;

6) Восстановление передачи в HBS150 Повышение и вращающегося сварки сервопривода:

A)  Цепочка заготовки REVOLVERSMISSE IS : REVOLER ТОРМОЗНОЕ ДВИГАТЕЛЬ → Двухступенчатая редуктора → Небольшая шестерня → Поперечное рулон → Сварка поворотная таблица Revolve;

б) Функция самозаключения получена из Reducer Gear Gear. То есть, когда таблица сварки находится в вращении, а эксцентриситет нагрузки находится в пределах установленного диапазона, заготовка не будет вращаться самостоятельно. Эксцентриситет нагрузки ограничена грузоподъемностью ( 15 тонн ) позиционера сварки сервопривода;

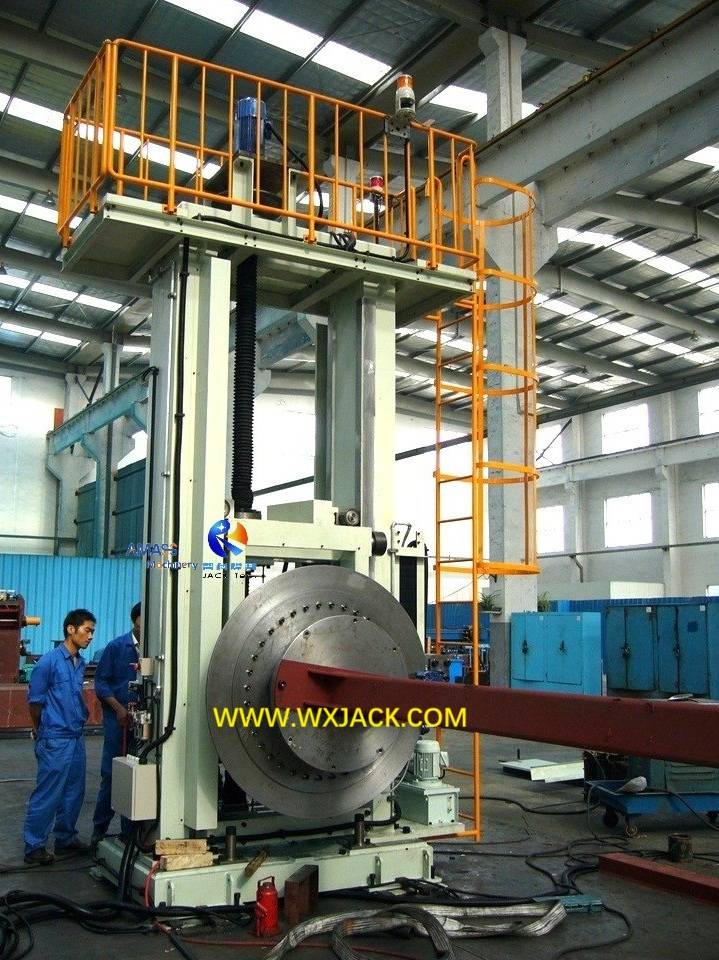

c) Взаимосвязь между эксцентриситетом и вращающейся способностью для сварки сварки HBS150 и хвоста показана, как показано ниже: ( Рис.5 )

3. Технические  параметры модели HBS150 Повышение и вращающегося сварки сервопривода :
