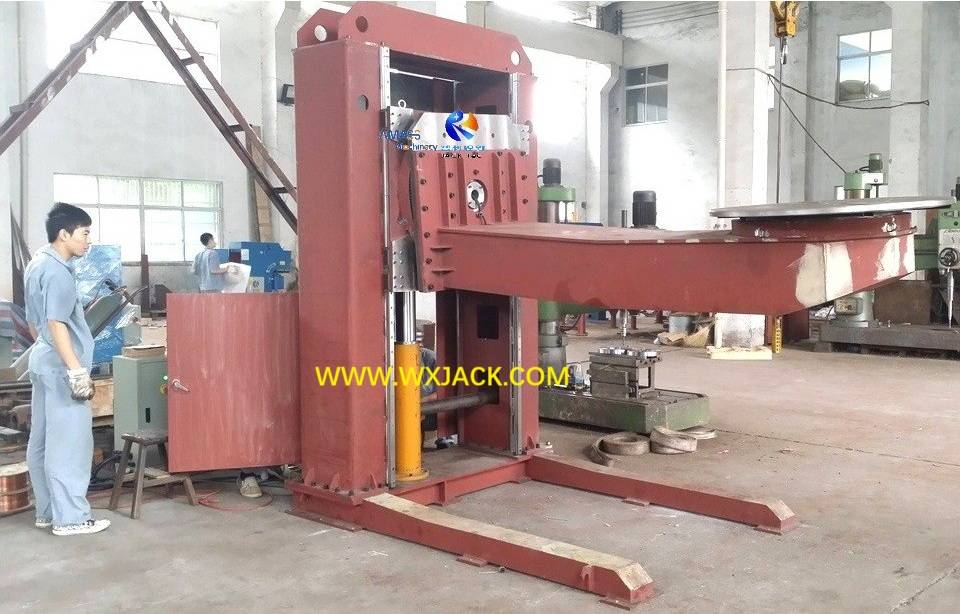

LBS20 Возобновляемый и подъем сварки типа L с приспособлением для заготовки

1.  Поле применения в типе модели LB20 Levating и Ros Rosing Welding Leficeer:

1) Тоннаж нагрузки модели LBS20 2 -тонного сварного переворота является средней моделью этой группы продуктов;

2) Эта модель имеет аналогичный принцип работы, механическую структуру, степень свободы и логику управления в качестве более легкой обязанности модели LBS10 (модель погрузки сварной таблицы 1 тонны) , модель LBS12 (1,2 тонна) и более тяжелая обязанность спецификации модели LBS30 модели 3 тонны;

3) В зависимости от размера заготовки, которые будут закреплены в таблице сварного шва, модель LBS20 Model 1,2 тонна Tonnage имеет вертикальный ход перемещения 1000 ~ 1200 мм.

2. Технические характеристики LBS Series L типа L Вращающийся и повышенный сварщик типа:

Ниже описания применимы для полного диапазона грузоподъемности таблицы сварной таблицы от 1 тонны до 3 тонн и выше (LBS10 ~ LBS30 и более крупные модели) в модели LBS Model L Вызов сварки типа :

1) Гидеристы для руководящего подъема сварного переворотного стола в сварке сварки поднятия: ( Рис.1 )

а) Как видно из приведенного выше рисунка, есть 4 части линейных направлений с шариковым подшипником (лучшие в своем роде) в одном наборе LBS L Type Type, а также вращающегося сварки, поместимся на 4 края внутренней поверхности механической основной рамы или называемого левым и правым 2 частями колонн (отмечены желтым цветным квадратом на рисунке);

б) Это похоже на продукт HEAM HEAM СВОДА СВОДА . Это с целью руководства гладким и стабильным движением полосатого стола A Arm и Weld вдоль вертикального направления;

2) Гидравлическая система в L Появляющую и вращающуюся сварку позиционера:

А) Гидравлический цилиндр находится в егонизу, чтобы придать силе на подключаемом столе с подвесной и сварной платой;

б) гидравлическая насосная станция помещается вдоль рамы оборудования сварки сварки типа LB20;

c)  Из -за большего размера насосной станции для модели LBS20 2 -тонной нагрузки, она не может быть помещена в полость корпуса машины, как в случае модели LBS10: ( Рис.2 )

3) монтажная перевозка для таблицы L Arm and Whald:  ( Рис.3 )

а) В подъеме и вращающемся сварке -позиционере серии L LBS с увеличением нагрузки тоннаж с 2 тонн монтажная перевозка для удержания рычага L также укрепляется, отмечается в квадрате желтого цвета на приведенной выше картинке;

б) есть несколько кусков жесткости, приваренных на монтажную карету;

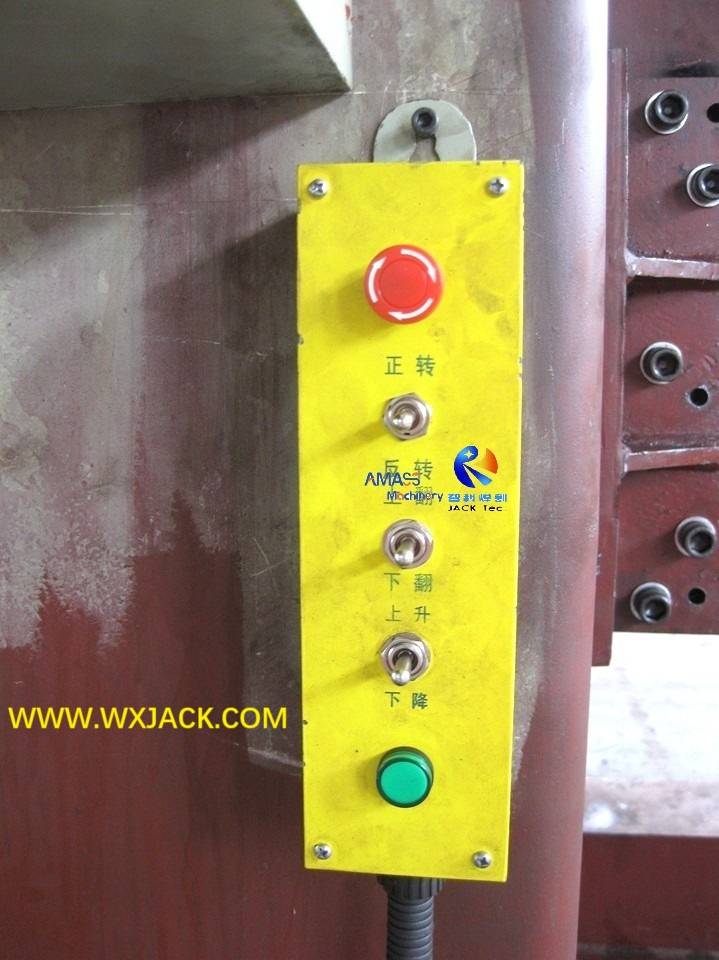

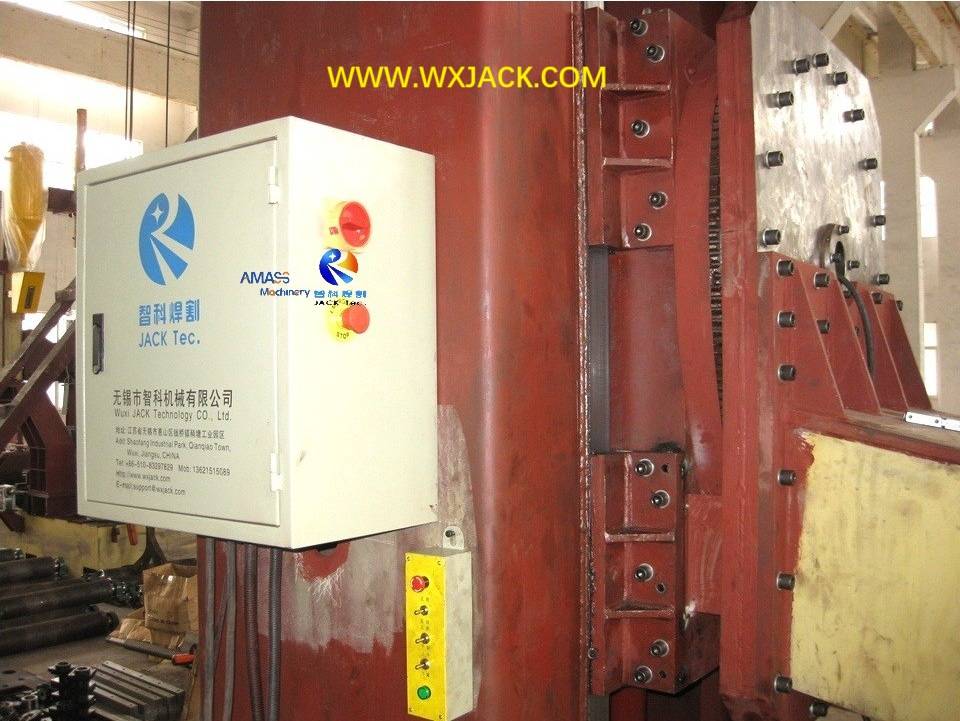

4) Единицы безопасности в LBS20 Model L Повышение и вращающегося сварки:

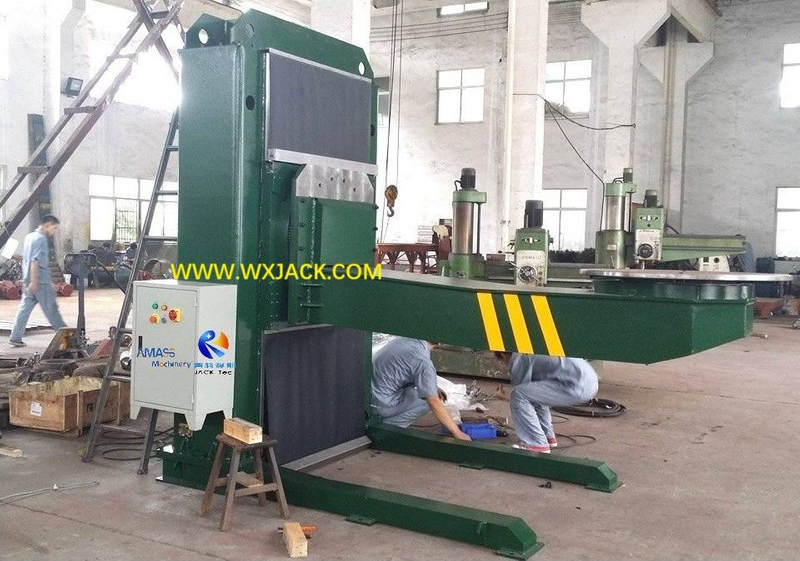

а) Кроме того, из -за более тяжелой заготовки, приложенной в модели LBS20 и более тяжелой грузоподъемности в сварке L -типа L, безопасность является основным рассматриваемым фактором: ( Рис.4 )

б) , как видно из приведенного выше картинки, на прицельные знаки предупреждающих знаков ярко -желтых полос и огни сигнализации наносятся на единицы движения L Arm и Turtd Turning Ture. Пожалуйста, проверьте картинку выше, помеченную на квадрате желтого цвета на картинке;

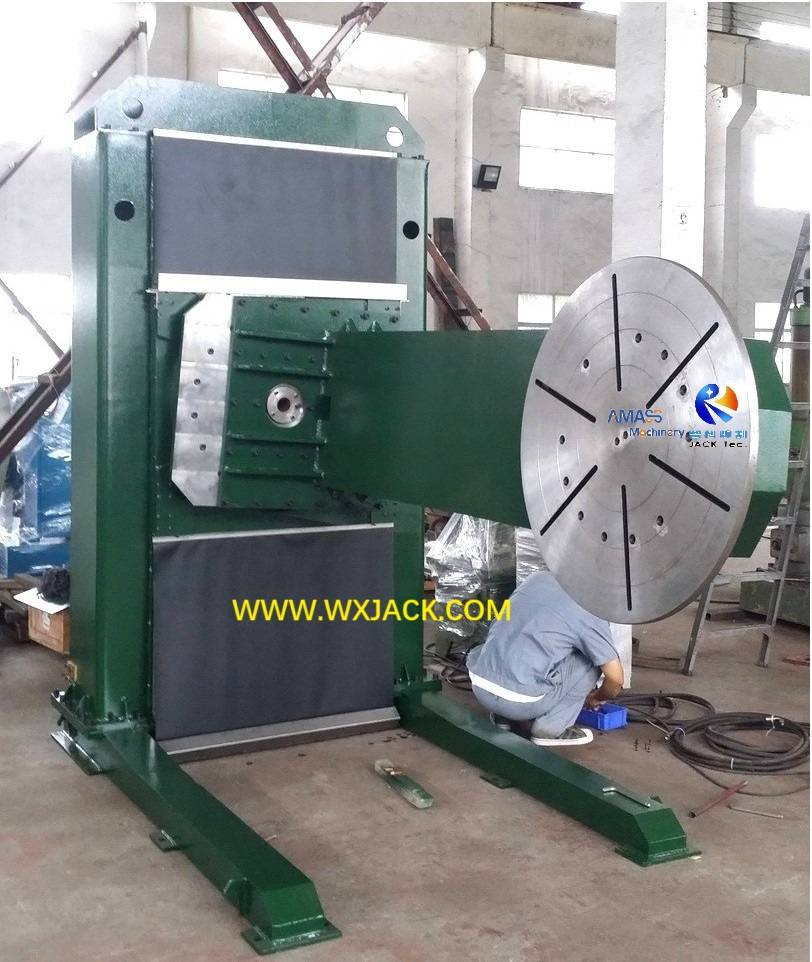

5) Защита от контроля загрязнения в моделях LBS L тип типа типа сварки типа:

а) Из приведенного выше картинки мы можем заметить, что на картинке на рисунке и сварной сварной панели применяется чехол из черного цвета пыли, в моделях пропускания, отмеченной в квадрате желтого цвета на рисунке:  ( Рис.5 )

б) Это дает защиту от контроля загрязнения на этом сварке -позиционере с высоким типом, работающим в строгой сварке.

3.  Технические параметры LBS20 Model L Type R Огромный и подъемный сварщик типа:
