Наклонение и вращение рабочего стола PR24 Сварка

A. Схема использования, основное действие и преимущество автоматического повернутого сварки PR24 .

1.   Использование модели PR24 модели наклона к наклонам ротатора труб:

1) Это своего рода специальный дизайнерский сварщик, разработанный нашей компанией на основе передовой техники в Китае и за рубежом;

2) этот ротатор сварки сварки наклона используется для изготовления на трубе, фланце труб, локоть трубы автоматически;

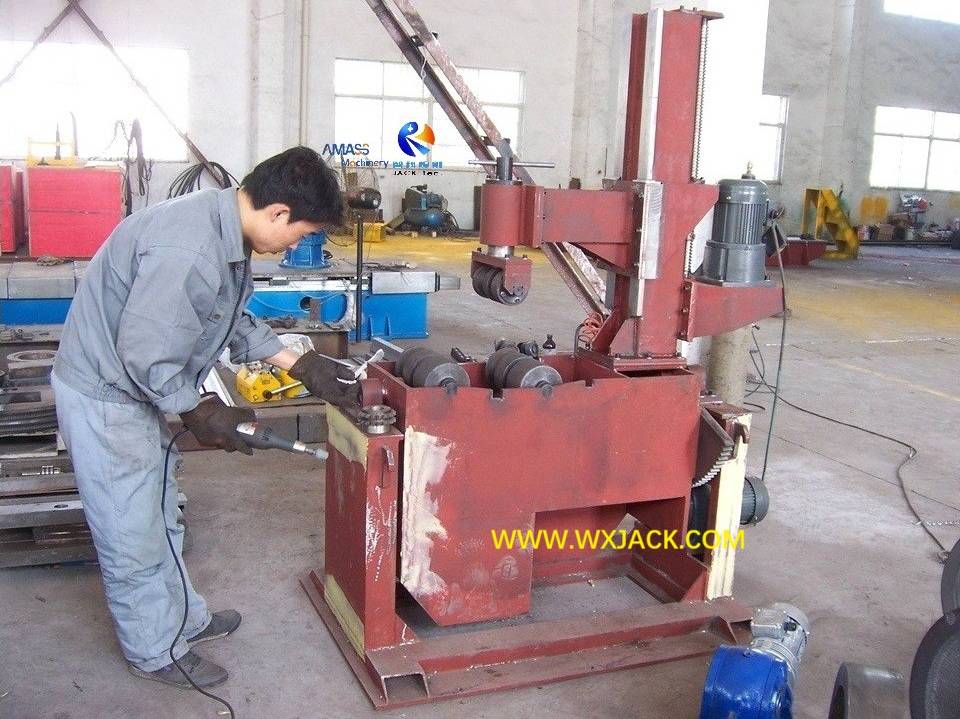

2. Действие Степени свободы при наклонном сварке труб: ( Рис.1 )

Как указано на фото выше:

1) наклонить закрепленные заготовки (труба, трубопровод, локоть трубы) вперед и назад в определенных угловых прицелах;

2) Возвращайте защищенные заготовки в соответствии с необходимой скоростью сварки путем вращения группы сварки поворотного ролика на своем рабочем столе;

4. Преимущества модели PR24 модели наклона к наклонной трубке ротатор:

1) Работа механизма нажатия вниз для твердого удержания заготовки - это комбинация электродвигательного привода и ручной регулировки, что делает стабильную и регулярную вращающуюся скорость заготовки;

2) Таким образом, превосходное качество сварочного шва может быть полностью гарантировано, а интенсивность рабочей силы сварщика облегчается, повышая общую производительность.

B. Структура и технические характеристики модели PR24 наклоняющихся на наклона труб.

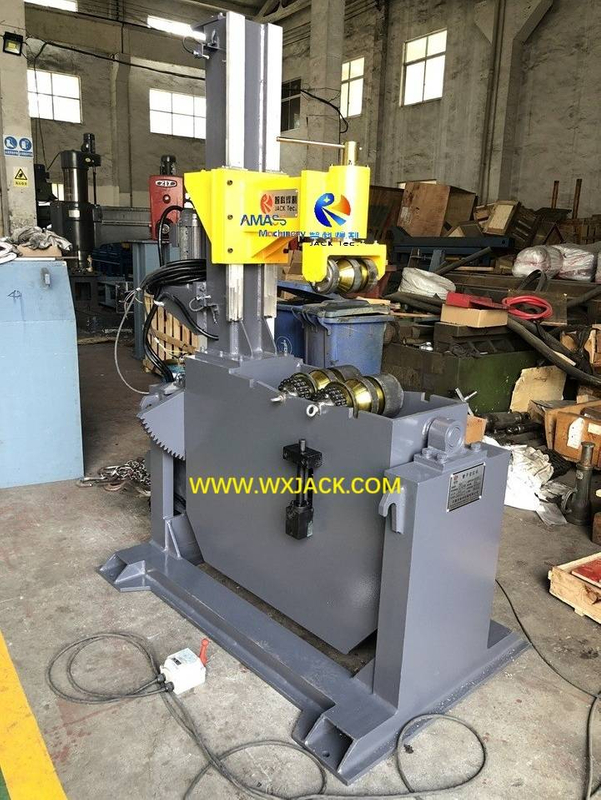

Дизайн эскиза модельной машины PR24: ( Рис.2 )

1. Основные единицы модельного сварки модели PR24 :

Показано в приведенном выше эскизе дизайна, один набор оборудования в основном состоит из:

1) механическая основная рама;

2) механизм заготовки ;

3) механизм вращения заготовки;

4) механизм нажатия вниз;

5) проводящее устройство;

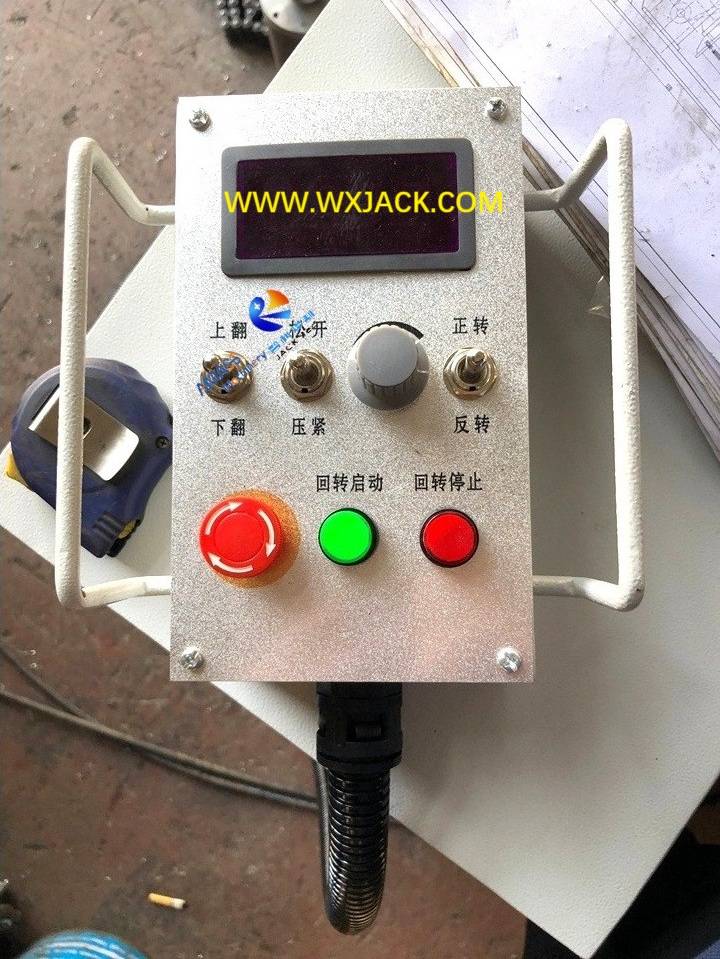

6) Система электрического управления;

2. Механическая рамка модели PR24 наклона сварки сварки:

1) Эта единица предназначена для того, чтобы удерживать механизм наклона, механизм вращения и механизм нажатия вниз;

2) Это член сварной структуры, который обрабатывается точно после сварки и отжига, с высокой прочностью и анти-эффектом;

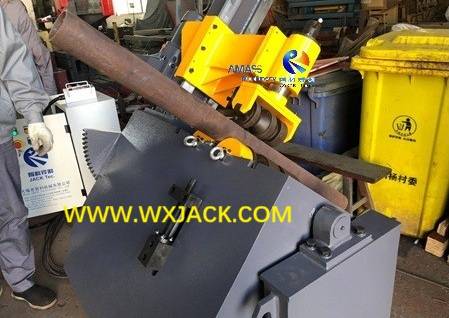

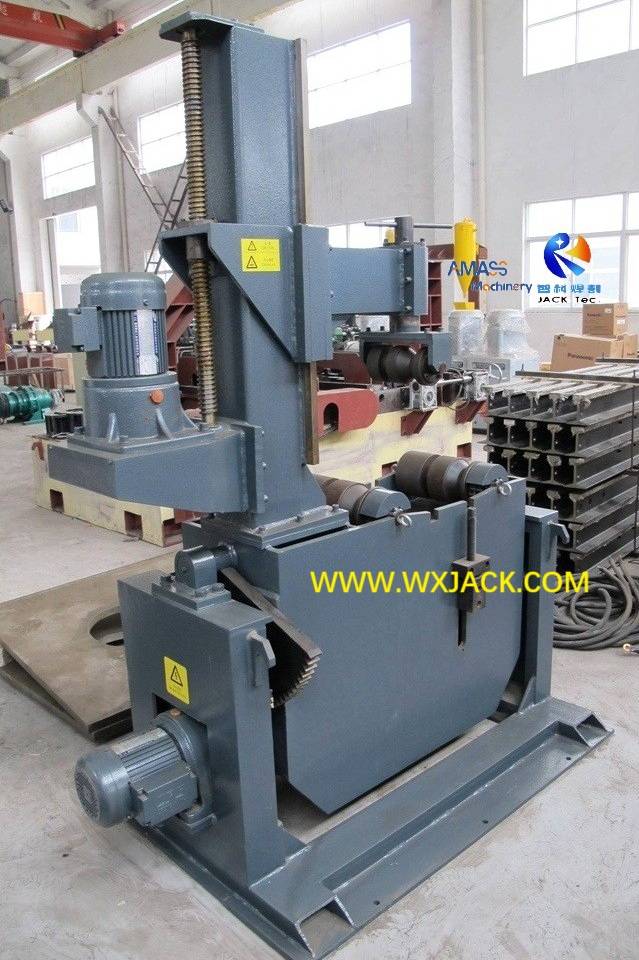

3. Наклонный механизм модельного сварки труб PR24 : ( Рис.3 )

1) Этот блок для наклона закупленной заготовки в диапазоне ± 45 °;

2) Его вождение принято с помощью редуктора с функцией торможения. Таким образом, заготовка может быть наклонен и остановлен в любом угловом положении в рамках ± 45 °;

3) Чрезвычайное угловое положение наклона контролируется ограниченными переключателями;

4)  В модельном ротаторе модельной трубы сварка труб , цепь передачи механизма наклона : наклонение двигателя → редуктора → небольшая передача → секторная передача → наклона заготовки;

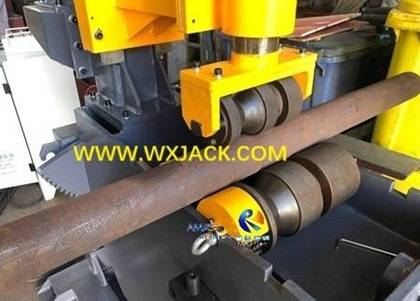

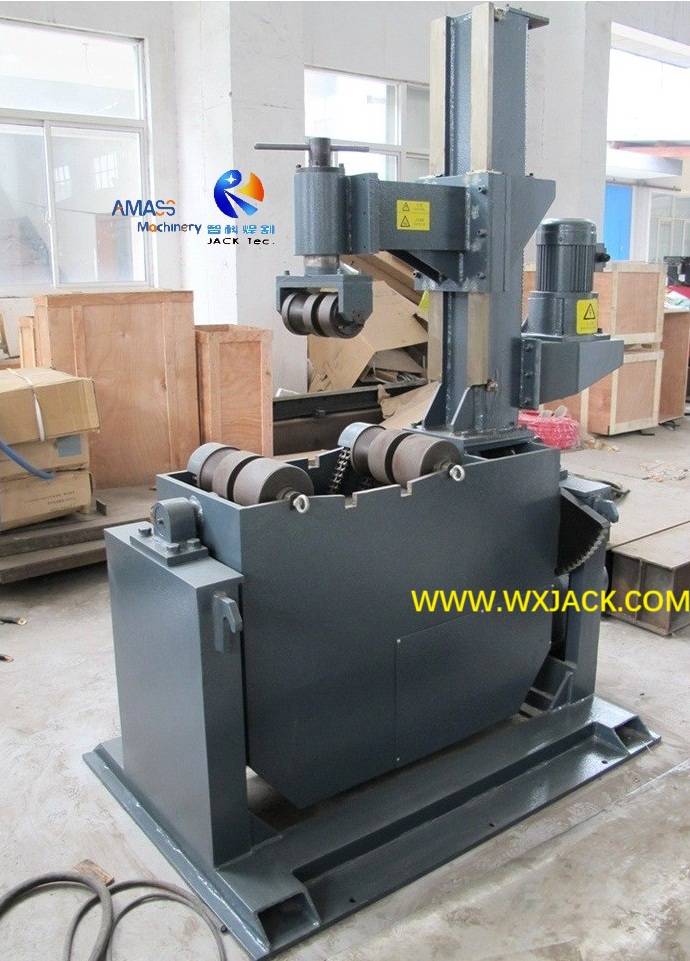

4. вращающийся механизм модели модели, вращающегося сварки, сварки: ( Рис.4 )

1) Возобновляемая линейная скорость заготовки на ротаторе сварочной трубы контролируется с китайским брендом Tanwan Taian AC Inverter, что делает скорость управляемой постоянной и беспроблемной;

2)  Цепочка передачи механизма оборотного механизма : Возобновляемый двигатель приводящего → Редактор передачи червя → цепь и звездочка → Ролики → Заготовка Возобновляется;

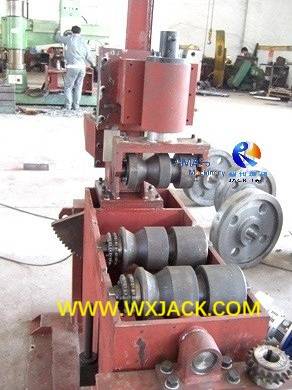

5. Вниз механизм прессования в  модели PR24 .

Работа этого блока реализована с 2 этапами действия:

1) Во -первых, свинцовый винд движется вверх и вниз, приводящим в движение редуктором;

2) затем, с помощью ручного поворотного ручного и соответствующего свинцового гайки и руководствуясь с раздвижным валом и втулками;

Заставляя нажимающий ролик двигаться вверх и вниз, что, в свою очередь, нажимает плотно разные заготовки диаметра;

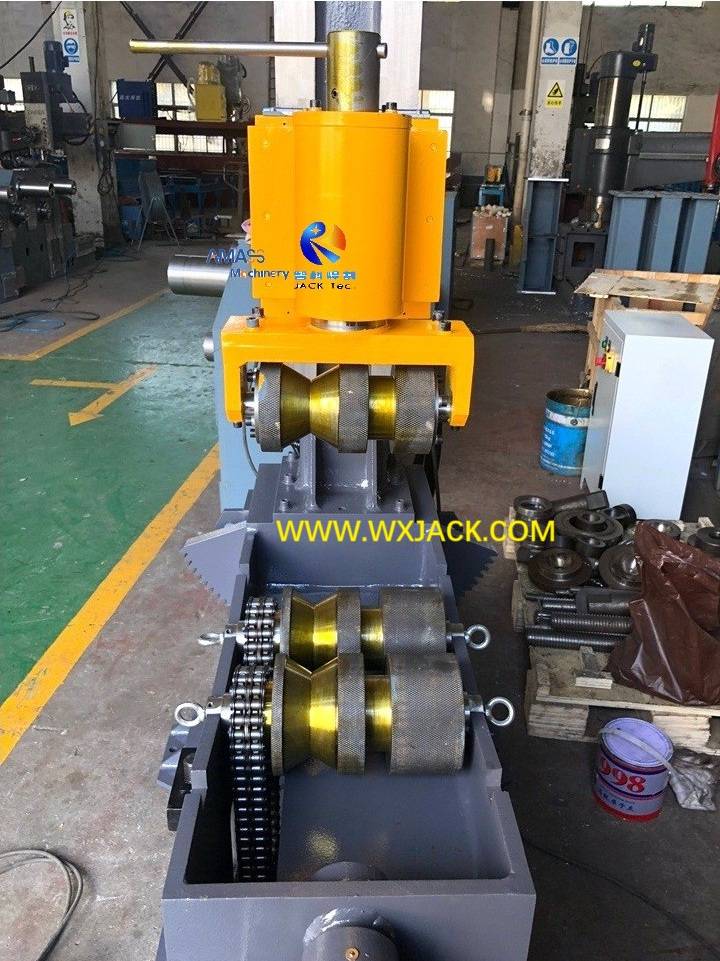

6. Нажатие ролика PR24 модельной сварки труб:

1) Эти поворотные ролики изготовлены из высокопрочной углеродистой стали;

2) Существует 2 типа поворотных роликов: v -секция и U -секция, которые могут использоваться не только для твердого удержания вращения трубы, но и вращения фланца труб. Таким образом, он очень широко используется;

7. Проводящее устройство:

1) установлено проводящее устройство на вращающемся рабочем столе машины, создавая тем самым проводящую цепь для работы сварки;

2) Проводящая емкость составляет 1000а.

C. Диапазон питания модели PR24 наклона сварки ротатором трубы:

1)  Основное тело : включая механическую раму, механизм наклона, механизм вращения, механизм нажатия вниз;

2)  Система электрического управления : 1 набор;

3)  Технические документы : Сертификат качества, упаковочный список, ручная книга, электрическая схема, основание -чертеж позиционера сварки труб.

D. Технические параметры PR24 модели вращающейся сварки сварки:
