Xq12 Газовая экранированная коробка CO2 Beam Beam Back Welding Machine

A. Применение машины Beak Beak Beam Beak Beak Beak:

1. Положение Co ₂ Back Welder Machine в производстве балки коробки :

В производственной линии Beak Beam , следующие за станциями:

1)   GZ12/GZ15 Внутренняя перегородка Узел;

2)  UBZ12 U BEAM BEAM BEAM Узел и сварка газированной сварки;

Заготовка собирается и приварена в собранную коробку. Следуйте этому, заготовка должна быть выполнена ₂ для экранированной сварки CO с помощью этой машины XQ12;

2.  Структура xq12 Beak Beam Back Welding Machine:

1) эта машина XQ2 предназначена для выполнения закупорочной ₂ сварки CO на консервированной коробке;

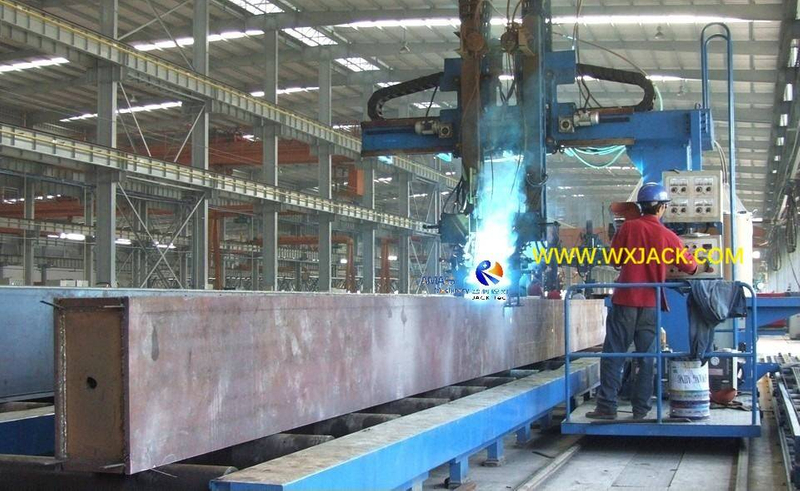

2) Как видно из прикрепленной фотографии и ниже, эта машина имеет механическую структуру типа кантилевера или тип бума из колонны, что означает тип нависания над бумом, в зависимости от конкретной привычки выдвижения различных мест:

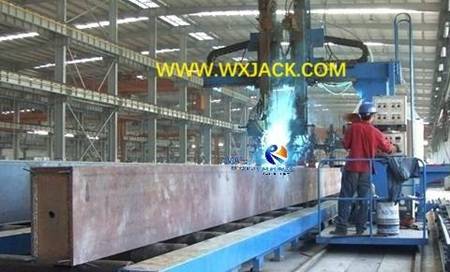

3) Рабочая сторона машины Wuxi Jack XQ12 , для реализации на ₂ обратной сварке CO на луче, собранной длинной длине: ( Рис.1 )

B. Работа на xq12 beam beam co ₂ обратная сварная машина:

1. Beak Beam Отправка: Во время работы собранный и сварная коробка пучка отправляется на эту машину с помощью стального конвейера:

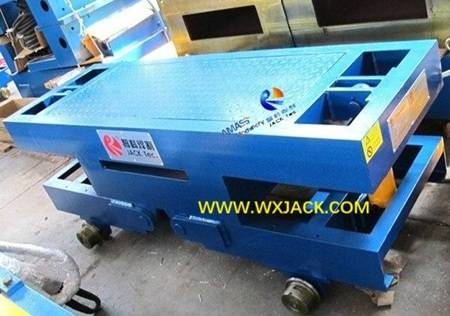

Стальной конвейер для подъема и отправки балки коробки на ₂ станцию ​​сварки обратно: ( Рис.2 )

2. Две градуса свободы в Box Beam Co ₂ Back Welding Machine:

Чтобы точно отрегулировать точку сварки, сварная рука, подходящая с механизмом сварки факелов, может перемещать два направления :

1) горизонтально вдоль направления длины луча коробки с движущейся тележкой;

2)  по вертикали с помощью моторного привода, которая находится нависающего бума;

Убедиться, что сварка ₂ сварка, точно нацеленная на сварочный шв, все время;

Во время работы оператор стоит на движущейся тележке задней сварочной машины, мониторинг и манипулирования на ₂ газовой операции CO;

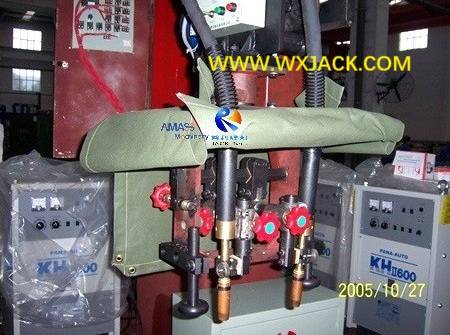

3. Блок трекера сварки сварки: есть пневматический привод упругое механическое сварное блок сварки, которая оборудована на сварке, что делает его автоматическое отслеживание дуги во время работы:

Пневматический  привод эластичный механический сварка .

4.  Скорость сварки со стороны ₂ сварки : с движением троллейбуса вдоль его рельса автоматическая задняя сварка выполняется в стиле плоской сварки на балке коробки, в этой ₂ машине сварщика Beam Co Box. Таким образом, скорость движения троллейбуса также является рабочей скоростью задней сварки. Он регулируется и контролируется инвертором переменного тока.

C. Основные единицы xq12 beam beam co ₂ обратной сварочной машины:

1. XQ12 Газовая экранированная кабранная ₂ коробка Beam Beam Back Gulder Machine:

В основном состоит из:

1) движущаяся тележка двигателя вдоль железной дороги;

2)  вертикальная колонка на движущейся тележке;

3)  горизонтальный нависающий короткий луч, который собирается на вертикальный столб;

4) механизм сварки, который устанавливается бум;

5) Блок механического отслеживания, который установлен на блок сварки;

6) Сборник питания ₂ CO , который помещается на движущуюся тележку;

7) Система управления электрическим управлением и эксплуатации;

2. Метка основных единиц в швахте для балки xq12 .

Среди перечисленных рабочих элементов:

1)  вертикальный столбец;

2)  нависающий луч;

3)  сварка и его механическое отслеживание;

4)  сварка проволока;

5) Охлаждающий бак воды,

Все развернуты на моторизованном движущемся тележке. Троллейбус управляется редуктором двигателя и контролируется инвертором переменного тока, что удовлетворяет спрос на ожидаемую регулируемую ₂ скорость сварки сварки Co;

3.  Сварочная система и ее обеспечение качества в машине xq12 beam co ₂ back warter wearder:

Это основной функциональный блок в машине. Для одного набора XQ12,

1) Существует 2 комплекта сварки и его движущуюся двигательную экипаж, которые установлены на нависающем горизонтальном коротком луче;

2) Сварные проволоки установлены на верхней части сварки;

3) МЕХАНИЧЕСКИЕ ОБРАЗОВАНИЯ УСТАНОВКА НА НИЗКОЙ СЕРЕДНЕЙ СВОБОДНЫЕ РУКОВОДСТВА;

4) С помощью упругих перевозки и направляющих колеса эти отслеживающие блоки делают сварки, направленные на сварочный шов все время, и одновременно сохраняются на определенном расстоянии от сварочного шва, гарантируя качество сварки на ₂ сварке с поддержкой газа;

4. Электрическая система управления xq12 Beak Beam Back Welding Machine:

1) Это включает в себя электрическую плату управления и ее операционную панель;

2) Плата управления установлена ​​на колонке в вертикальном положении;

3)  инвертор переменного тока находится внутри управляющей платы;

4)  Операционная станция: Проверьте прикрепленную картинку. Операционная панель и консоль CO ₂ Back Wearding Piews Pield составляются и устанавливаются на вертикальном столбце, которая находится под рукой с оператором, с целью получения удобной работы;

5. CO ₂ Back Back Welding Piews Piews of XQ12 BEAR BEAR BACK СВЕТА СВОДА:

Это основная и центральная аутсорсинга. Обычно он поставляется в виде интегрального набора и состоял из:

1) Сам блок питания с газом ₂ CO ;

2)  сварка проволочной подачи;

3) охлаждающий резервуар для воды;

4) механизм сварки факела;

5)  Консоль управления;

Контроль сварки питания и движения троллейбуса интегрируется с помощью системы управления и ее операционной панели.

D.  Основные параметры штучной сварной машины xq12
