Xd15 Нависающе для нависания.

A.  Необходимость и использование электросчетания xd12 / xd15 .

1.  Что шаг в производственную линию луча коробки : второй этап сварки после обратной сварки ₂ CO - это электросвечающая сварка на внутренних перегородках, которая реализована с помощью машины сварщика электросвечивания. Это для готовой сварки на перегородках в качестве жесткости внутри собранной коробки:

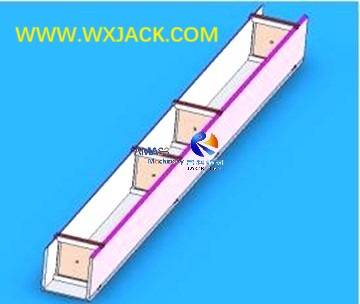

Эффект внутренних перегородок (жесткости) Внутренняя коробка Балка: ( Рис.1 )

2. Зачем нужно электросчетное сварочное оборудование для производства балки коробки:

1)  Как показано в ниже 2 эскизах, с окончательной стадией сборки крышки, сварной на балку коробки, с обычной операцией сварки, трудно или невозможно выполнить сварку на внутренних перегородках с крышкой:

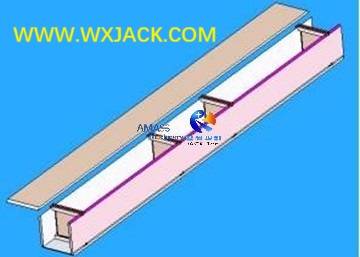

2)  Поместите крышку на собранную u -луч, с внутренними перегородами, собранными внутри: ( Рис.2 )

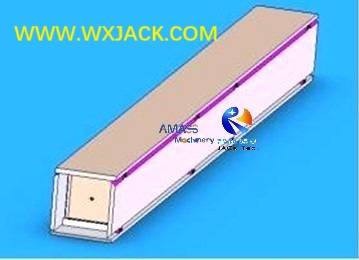

3)  Эффект крышки, полностью наложенной и приваренной, превращая пучком в луче коробки, с внутренними перегородами внутри: ( Рис.3 )

4)  суммируя, чтобы реализовать полную сварку и слияние этих перегородков с крышкой пластинкой, и, следовательно, получить идеальный эффект сборки, необходимо иметь сварку электрославительной сварки на собранной и подложке для сварной коробки;

3. Два основных типа Box Beam Electrolag Welder Machine:

В зависимости от типа сварочного материала, принятого в процессе сварки электросвечения, машина может быть классифицирована на 2 типа:

1)  Расходное электросчетное сварочное оборудование: сопла используются как часть сварочной среды, которые 'исчезают ' и платят в основной металл;

2)  Оборудование типа электрода: сварочные сопла не будут использоваться и могут быть использованы повторно после этого времени сварки.

B. Структура и производительность xd12 / xd15 Beak Beam Расходое сварщики сварщика:

1.  Механическая структура: Сварочная сварочная машина для балки серии XD служит механическим опорным механизмом питания электроспании. Он имеет корпус машины консольной структуры или также называется нависающей структурой:

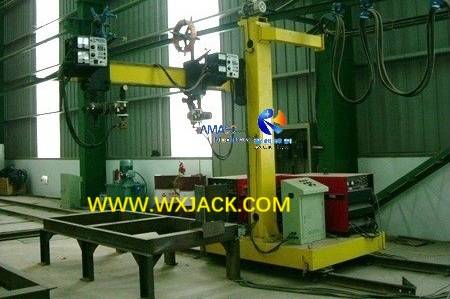

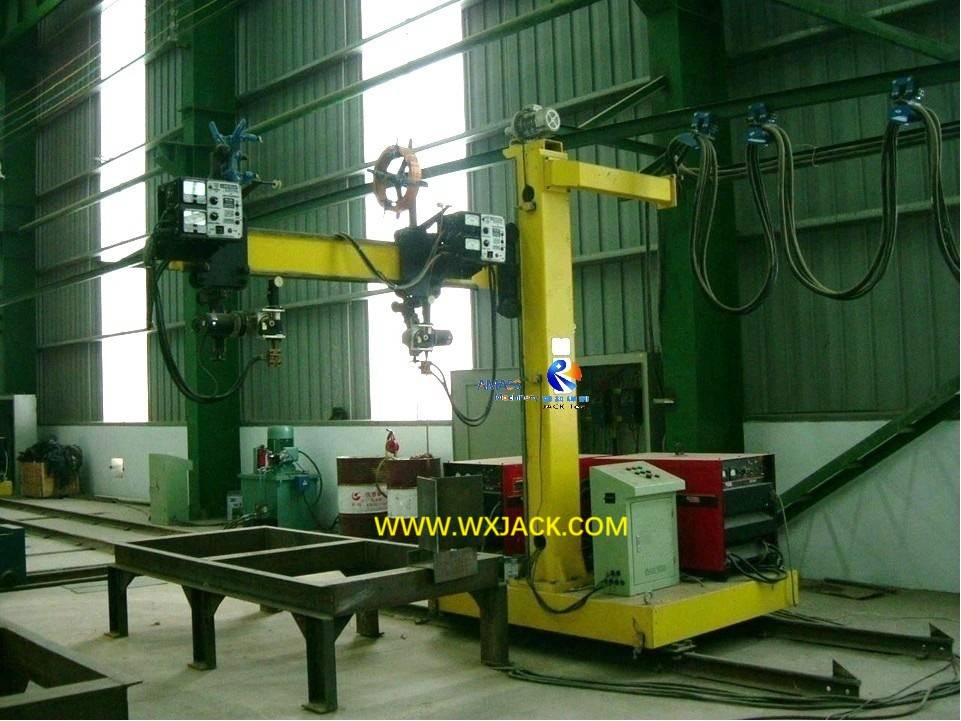

Общий вид модели Wuxi Jack XD12 : ( рис.4 )

2. Основные единицы в сварке сварки коробки электросвечения:

Эта машина в основном состоит из:

1)  тележка движения двигателя;

2)  вертикальная колонка на движущейся тележке;

3)  нависающий луч на вертикальной колонне;

4) электроснабжение электросвещения;

5) Электрическая управляющая и рабочая панель;

Из которых вертикальный столб и нависающий луч образуют основной скелет машины, с целью удержания и защиты питания электросвечения сварки, обеспечивая то, что наконечник сварки точно нацелен на сварочный шв;

3.  Работа в сварке сварки на расходную линию:

1) Движущаяся тележка играет роль 'ноги и ноги' машины, которая ведет всю машину и систему сварки, движущуюся вдоль рельса в скорости сварки во время работы или на высокой скорости в течение периода холостого хода;

2)  Управление: это движение троллейбуса управляется редуктором двигателя переменного тока и контролируется инвертором переменного тока:

3)  На семинаре Wuxi Jack: операционная панель, троллейбус и электрославие сварки находятся в пробном запусках: ( Рис.5 )

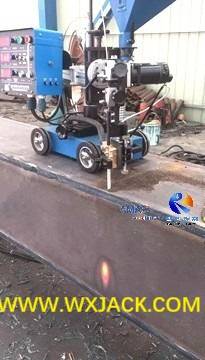

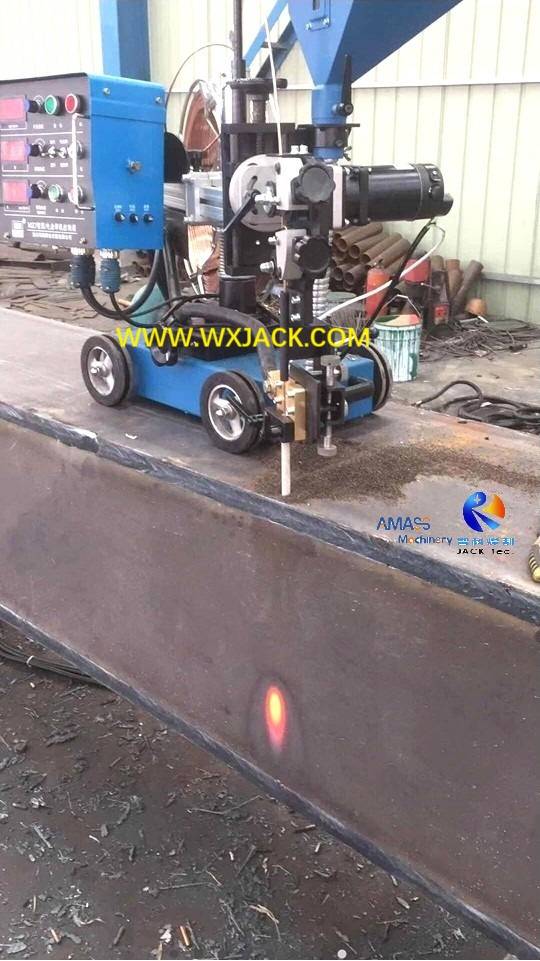

4)  На объекте клиента: тележка проводит электросветную сварку на балке коробки: ( Рис.6 )

4.  Электрославная сварка питания является основной аутсорсинговой частью, а также 'Brain and Hand ' машины сварщика электросвечения. Что касается его бренда и модели, на рынке доступно несколько вариантов, как от китайского поставщика или за рубежом;

5. Расположение расходной электросчетания сварки сварки на участке:

1) , как можно наблюдать из прикрепленной и ниже фото, электросветная сварка питания и его консоль, вместе с электрической платой управления все помещены на тележку;

2)  Такая договоренность имеет две достоинства:

а) Один из них является удобной работой;

б)  Другой - простая и краткая маршрутизация кабеля:

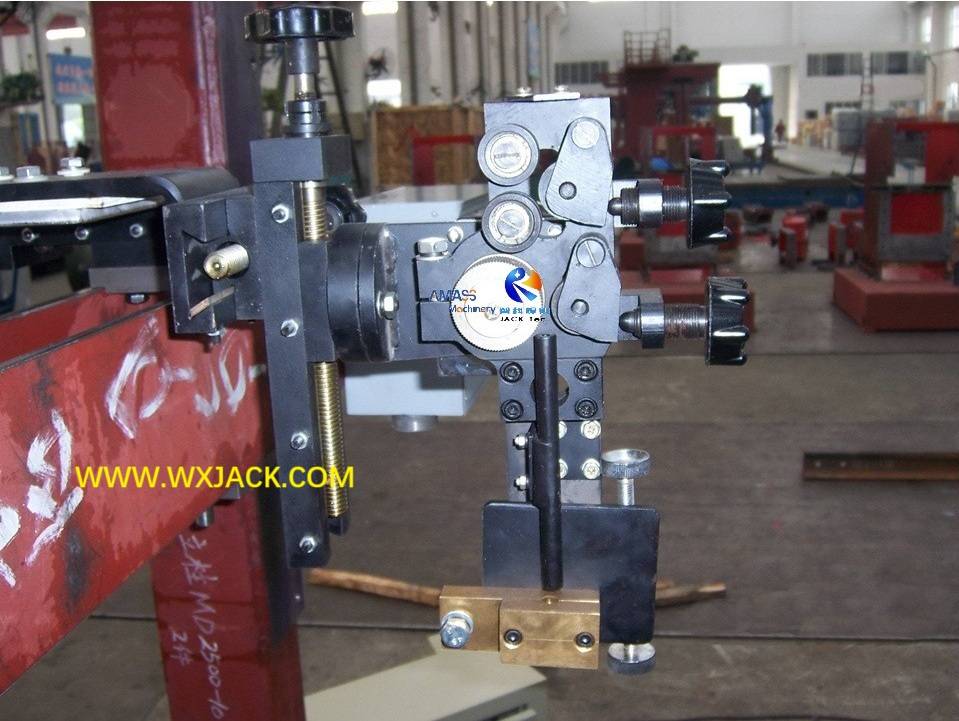

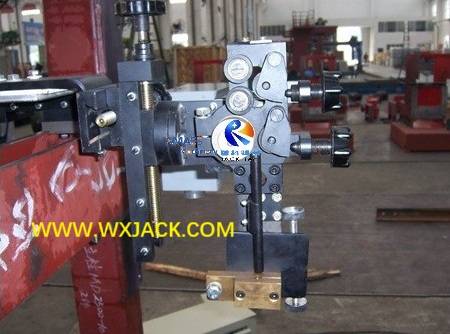

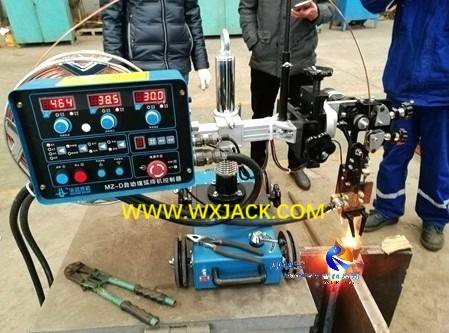

3) Механизм сварной головки Wuxi Jack XD12 / XD15 Модельная машина: ( Рис.7 )

C. Рабочая манера xd12 / xd15. Расходная сварка сварки балки коробки:

1. Предварительное условие на сварке электросвечения: в процессе сборки балки коробки зарезервинг для последующего вертикального перпендикулярного электросчетного сварки зарезервирован заранее;

2. на станцию: после сборки и обратной сварки балка коробки отправляется на рабочую станцию ​​сварки электросвечения;

3. Работа сварки электрославки: С вертикальным перпендикулярным электросчетным питанием, установленным на нависающем балке машины, вертикальная перпендикулярная электрославная сварка перпендикулярная электроспага Пожалуйста, проверьте прикрепленное фото и ниже:

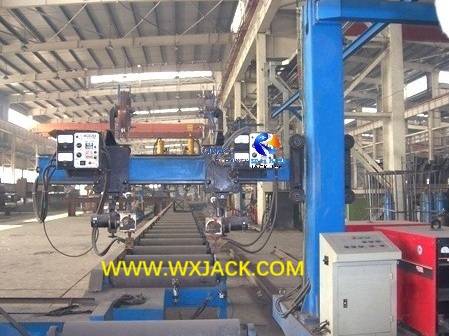

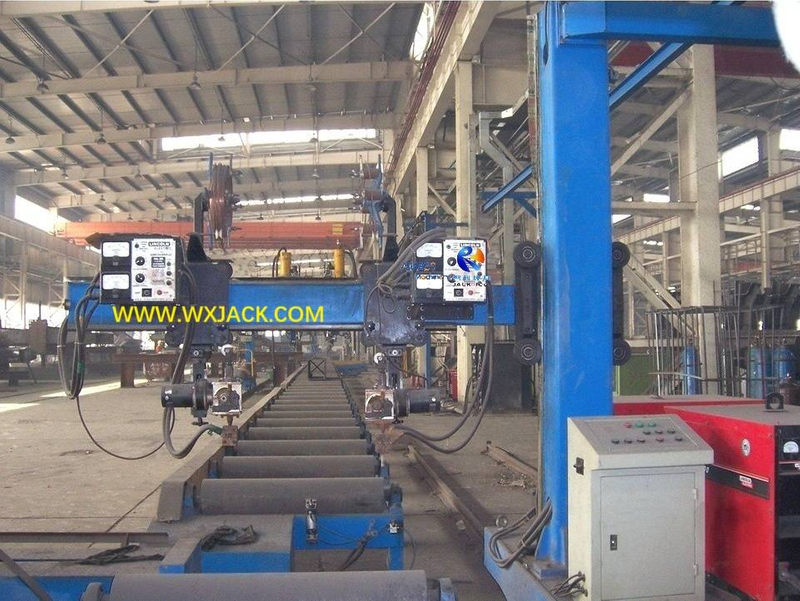

Рабочий сайт Wuxi Jack xd15 Mudel Machine на линии производства луча коробки: ( Рис.8 )

4.  Электрославная сварка на целой коробке пучка: тип кантилевера или нависающий балок перемещается вдоль его рельса, выполняя электросчетную сварку вдоль всей длины балки коробки:

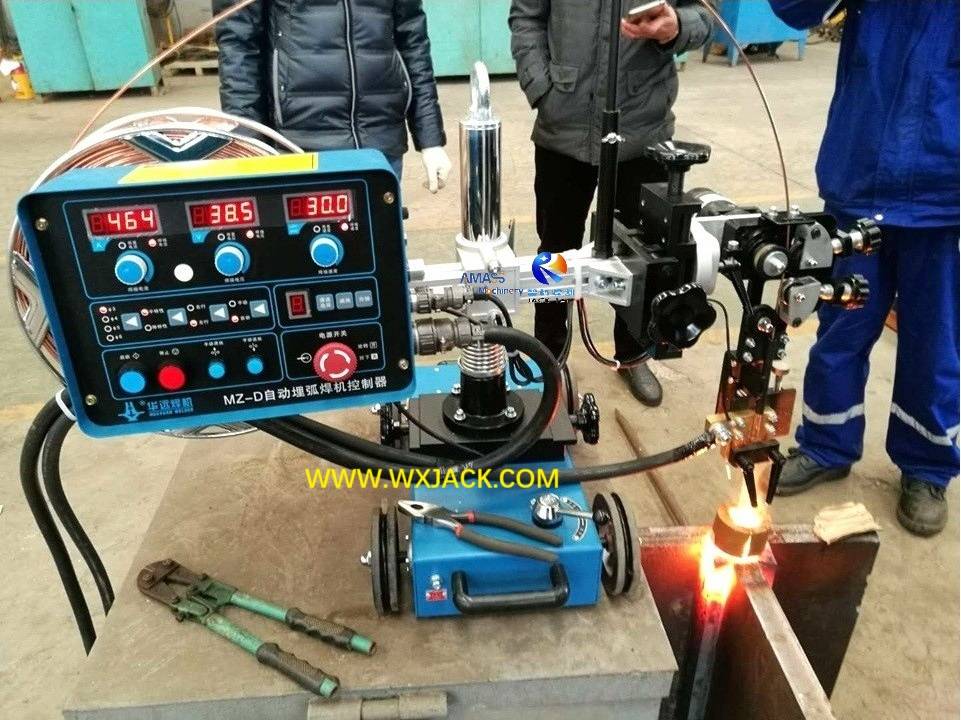

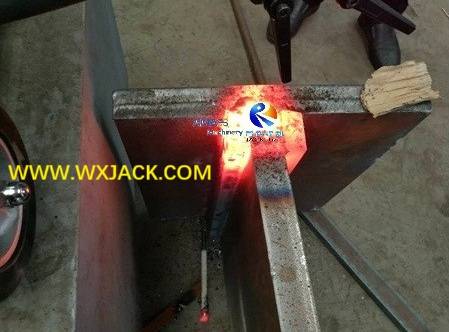

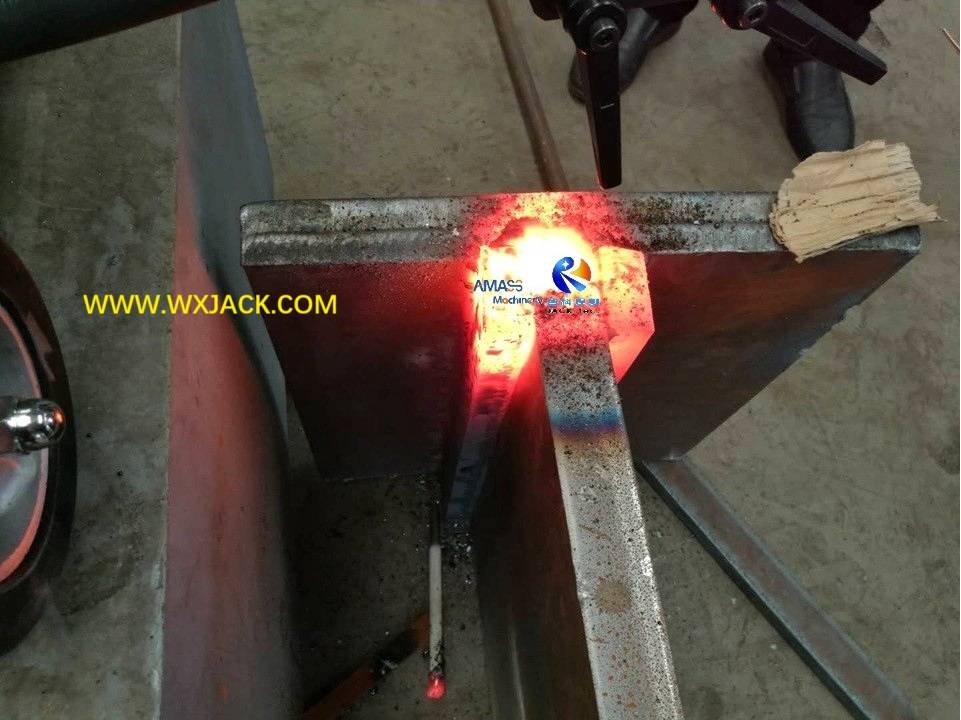

1) Момент расходной электросветной сварки: ( рис.9 )

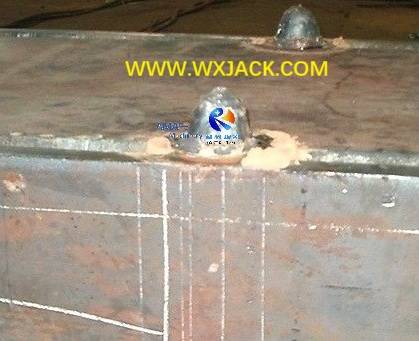

2) Заготовленная расходная сварка электросвечения на балке коробки: ( рис.10 )

D. Диапазон подачи XD12 / XD15 BEAR BEAREREBLE ELECTROLAG WELLID MACHINE:

1. аппаратное обеспечение расходной электросветной сварочной машины:

Весь набор функциональных единиц, доставленных клиенту для машины серии XD, может быть указан как:

1)  Механическая система: включая движущуюся тележку, колонку, нависающую луч, механизм сварки факела, сварка вертикальная регулировочная единица сварки, блок регулировки сварки;

2)  Система привода и передачи: двигатель переменного тока, редуктор и трансмиссия;

3) Сварная система: электросветная сварка питания, сварка проволоки, консоль управления;

4) Система управления электрическим управлением: плата управления и рабочая панель, инвертор переменного тока, элементы управления, кабели;

2.  Технические документы машины для сварщиков сварщика расходной линии:

Существует также полный набор материалов, которые будут переданы клиентам вместе с этим оборудованием:

1) Руководство по эксплуатации машины XD12/ XD15;

2)  Руководство по эксплуатации электросчетного сварного питания;

3) базовый рисунок и электрическая диаграмма;

4)  Список расходных материалов и рисунок;

5)  Сертификат качества и упаковочный список

E. Технические параметры XD12 / XD15 Beak Beam Расходная сварная машина сварщика:

Размер поперечного сечения коробки	XD12: 300ｘ300 ～ 1200ｘ1200 мм XD15: 300ｘ300 ～ 1500ｘ1500 мм
Длина луча коробки	4000 ～ 15000 мм
Троллейной железнодорожный пролет	1000 мм
Скорость перемещения сварки троллейбуса	100 ~ 1000 мм/мин. Переменный частотный диск и дисплей в реальном времени
Скорость движения на холостом ходу	6000 мм/ мин.
Движение троллейбуса мощно	0,75 кВт
