Два в одном сварочном аппарате для соединения пластин MP25 с тройной резкой

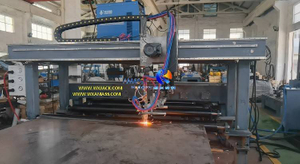

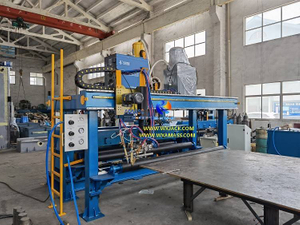

Машина для стыкового соединения пластин MP25 на первой фотографии была сделана с тройной режущей стороны в сборочном цеху Wuxi JACK.

1.     Две основные функции машины для стыковой сварки пластин серии MP:

а)       Машина для стыковой сварки пластин MP-серии выполняет две основные функции: одна из них – это основная задача сварки плавлением для соединения двух частей металлических пластин;Второй - тройная резка, как показано на первом фото, для выполнения фаски на кромках металлических пластин перед стыком, для получения идеального состояния формирования сварочного шва;

б)      Это одна из развивающихся тенденций производственного оборудования в промышленности в настоящее время, когда один комплект машины объединяет несколько функций, изначально разного оборудования, для доставки готового продукта.Еще один аналогичный продукт Сварочная машина для правки двутавровых балок PHJ/ZHJ.Такой тип конструкции имеет преимущества экономической эффективности: экономия инвестиций в оборудование / время рабочего цикла / занятие земли / удаление вспомогательного оборудования и т. д.

2.     Тройная резка в машине для стыковой сварки пластин серии MP:

1)      Рабочий путь в  Машина для стыковой сварки пластин:

а)       In Тройная машина для резки пластин, портальная балка перемещается по рельсам, а металлическая пластина неподвижно удерживается на своей режущей платформе;

б)      Здесь, в станке для стыкового соединения пластин серии MP, портальная платформа фиксированного типа, а тройной резак перемещается по направляющей с регулируемой скоростью для тройной резки.Тройная скорость резки может регулироваться поворотной ручкой и контролироваться с помощью переменного тока, инвертора в диапазоне 100~ 800 мм/мин.;

2)       Тройной контроль скорости резания в  Машина для стыковой сварки пластин:

На втором фото показана панель управления аппарата для плоскостыковой сварки серии MP.Вы можете обнаружить, что на нем есть цифровой дисплей и поворотная ручка.В машинах для стыковой сварки пластин серии MP рабочая скорость как тройной резки, так и сварки проплавлением контролируется инвертором переменного тока (два отдельных), отображается на одном цифровом дисплее и поворачивается одной и той же поворотной ручкой.Потому что в любой момент работает только одна из функций;

3)       Путь движения в  Машина для стыкового соединения пластин:

Как и горелка для стыковой сварки, в машине для стыкового соединения пластин серии MP тройная горелка имеет трехмерную степень свободы:

а)       Моторный привод вверх и вниз (постоянная скорость) плюс ручное поперечное скольжение в зависимости от толщины металлического листа;

б)      Привод двигателя влево и вправо (управление скоростью переменного тока) вдоль направляющих портальной платформы для выполнения процесса снятия фаски в этом аппарате для плоской стыковой сварки;

в)       Ручная регулировка вперед и назад, для установки тройного резака прямо на режущей кромке металлического листа;

4)       Прокладка газовой трубки в  Машина для стыковой сварки пластин:

В аппарате для стыковой сварки плоских стыков серии MP предусмотрены три варианта прокладки газовой трубки для тройной резки: голубой цвет для предварительного нагрева кислородом;Синий цвет резки кислорода;Режущий газ красного цвета: ацетилен или пропан;

5)       Тройной режущий эффект: Пожалуйста, проверьте третье фото.

3.     Сварка проплавлением на машинах для стыковой сварки пластин серии MP:

1)       В машинах для плоскостыковой сварки серии MP стыковое соединение металлических пластин выполняется с помощью сварки плавлением или сварки одной поверхности с образованием двух поверхностей.Система сварочной горелки и сварочный шов с медной прокладкой, пожалуйста, проверьте 4^й и 5^й фотографии соответственно;

2)       В станке для стыкового соединения пластин серии MP рабочий стол с V-образными пазами служит приспособлением для заготовки (металлических пластин) для плотного прижатия металлических пластин с помощью гидравлических цилиндров, которые установлены в горизонтальном положении внутри двух боковых крышек;

3)       На сварочной горелке для плавления стыковых соединений имеются опорные узлы SAW (дуговой сварки под флюсом), трубы подачи флюса/трубы рециркуляции/податчика проволоки;

4.     Технические параметры MP25  Машина для стыковой сварки пластин:

Ниже приведены технические параметры машины для стыковой сварки пластин «два в одном» MP25:
